Розпушувач грунту

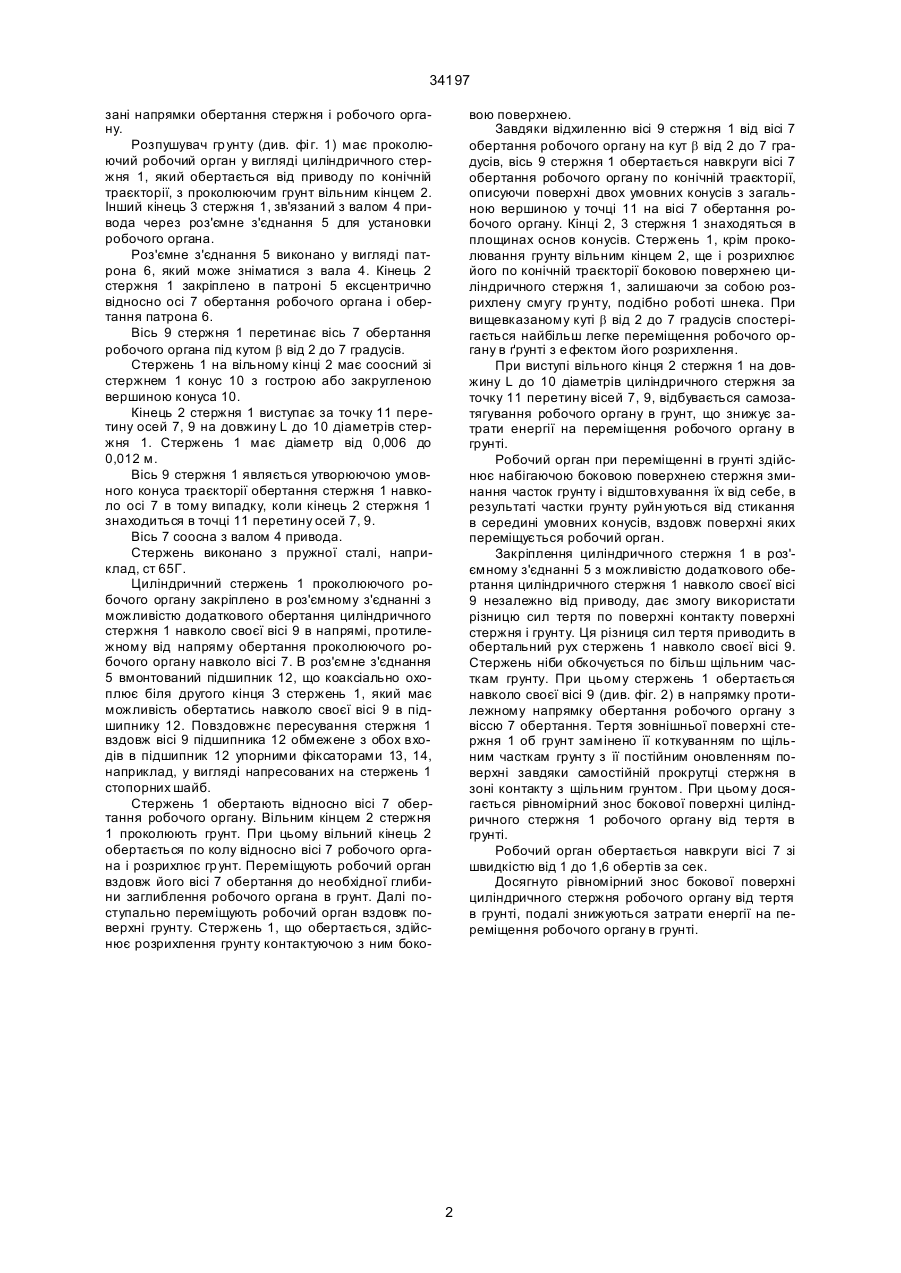

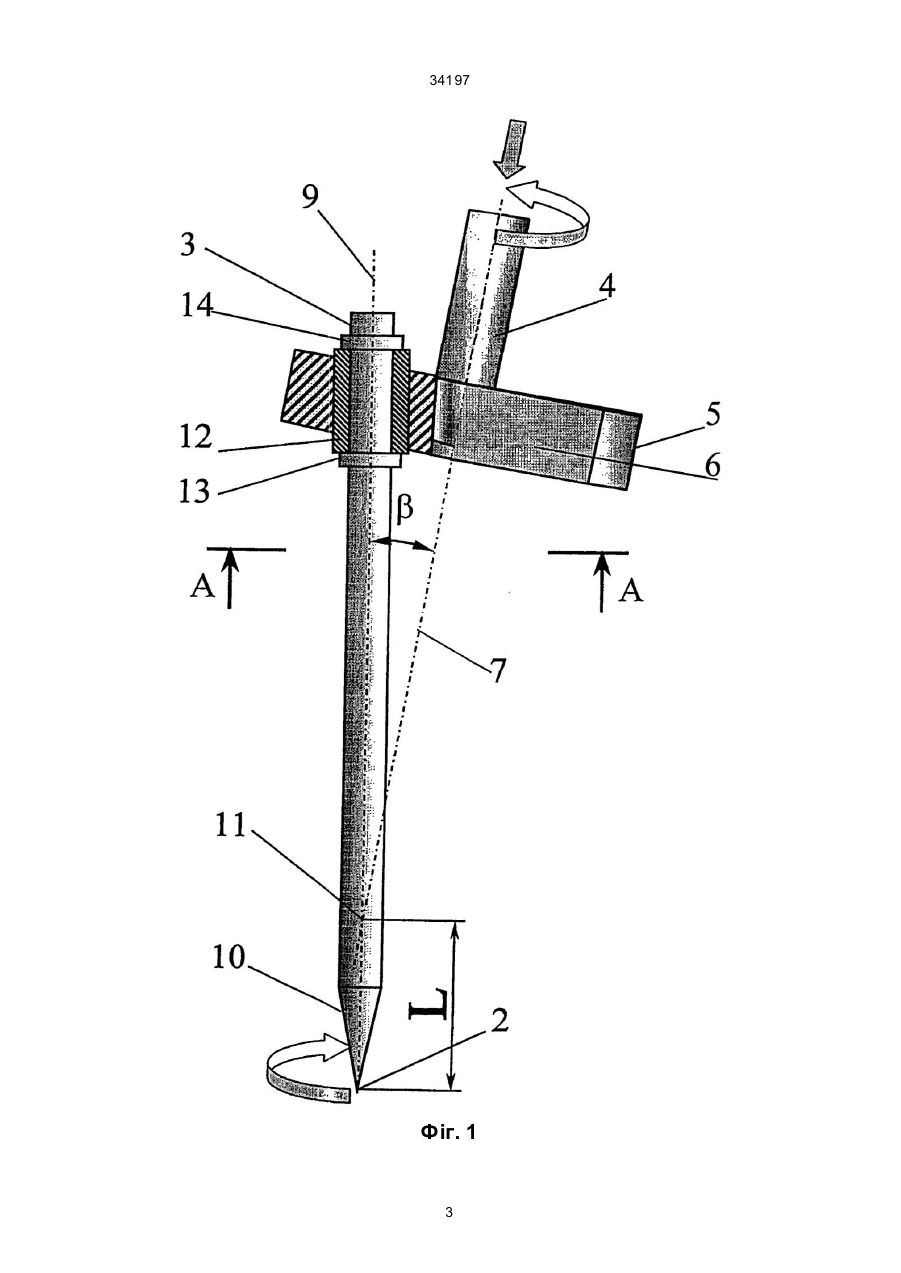

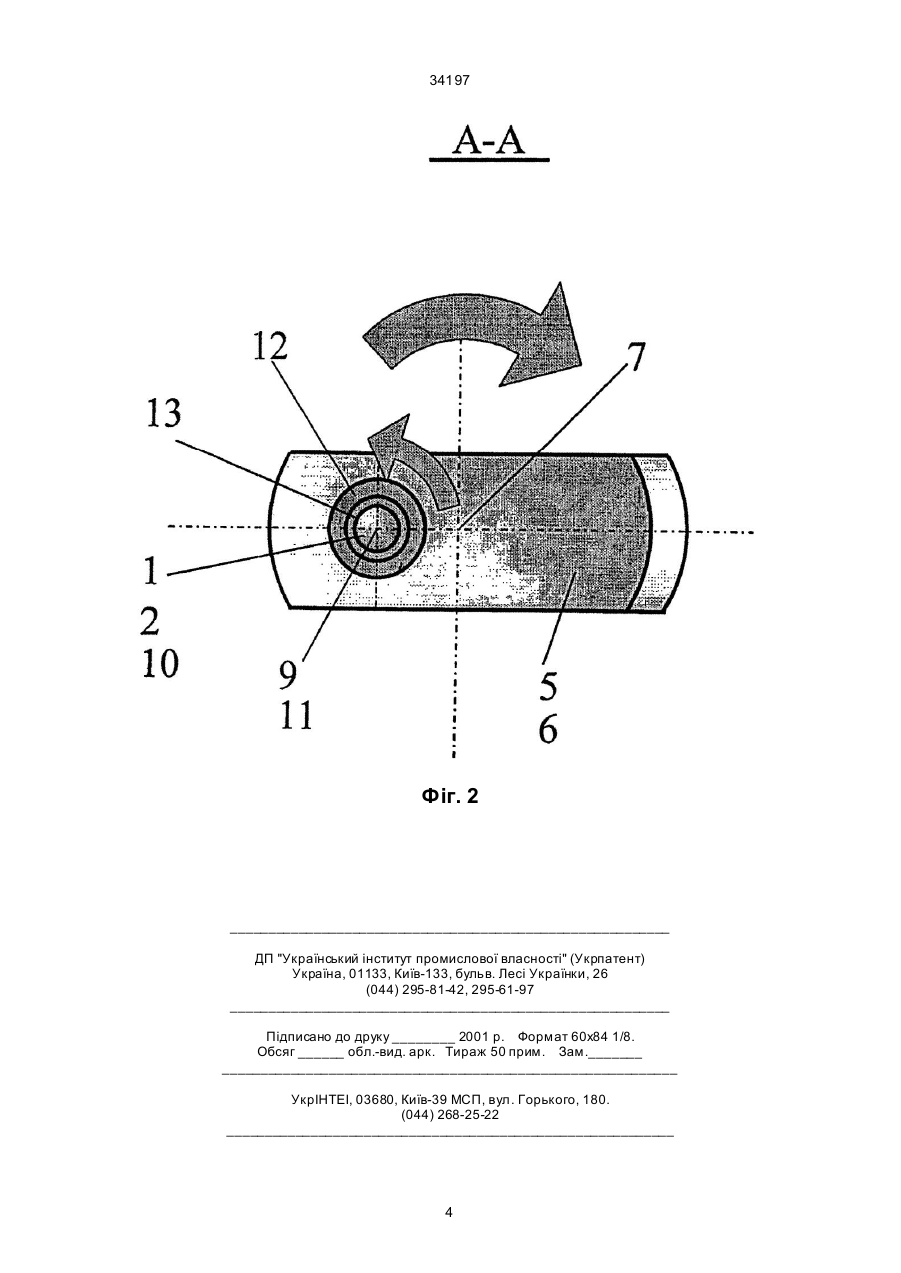

Розпушувач грун ту, що має проколюючий робочий орган, що обертається від приводу, у вигляді циліндричного стержня з проколюючим вільним кінцем, другий кінець стержня зв'язаний з валом приводу через роз'ємне з'єднання для установки 34197 зані напрямки обертання стержня і робочого органу. Розпушувач гр унту (див. фі г. 1) має проколюючий робочий орган у вигляді циліндричного стержня 1, який обертається від приводу по конічній траєкторії, з проколюючим грунт вільним кінцем 2. Інший кінець 3 стержня 1, зв'язаний з валом 4 привода через роз'ємне з'єднання 5 для установки робочого органа. Роз'ємне з'єднання 5 виконано у вигляді патрона 6, який може зніматися з вала 4. Кінець 2 стержня 1 закріплено в патроні 5 ексцентрично відносно осі 7 обертання робочого органа і обертання патрона 6. Вісь 9 стержня 1 перетинає вісь 7 обертання робочого органа під кутом b від 2 до 7 градусів. Стержень 1 на вільному кінці 2 має соосний зі стержнем 1 конус 10 з гострою або закругленою вершиною конуса 10. Кінець 2 стержня 1 виступає за точку 11 перетину осей 7, 9 на довжину L до 10 діаметрів стержня 1. Стержень 1 має діаметр від 0,006 до 0,012 м. Вісь 9 стержня 1 являється утворюючою умовного конуса траєкторії обертання стержня 1 навколо осі 7 в тому випадку, коли кінець 2 стержня 1 знаходиться в точці 11 перетину осей 7, 9. Вісь 7 соосна з валом 4 привода. Стержень виконано з пружної сталі, наприклад, ст 65Г. Циліндричний стержень 1 проколюючого робочого органу закріплено в роз'ємному з'єднанні з можливістю додаткового обертання циліндричного стержня 1 навколо своєї вісі 9 в напрямі, протилежному від напряму обертання проколюючого робочого органу навколо вісі 7. В роз'ємне з'єднання 5 вмонтований підшипник 12, що коаксіально охоплює біля другого кінця З стержень 1, який має можливість обертатись навколо своєї вісі 9 в підшипнику 12. Повздовжнє пересування стержня 1 вздовж вісі 9 підшипника 12 обмежене з обох входів в підшипник 12 упорними фіксаторами 13, 14, наприклад, у вигляді напресованих на стержень 1 стопорних шайб. Стержень 1 обертають відносно вісі 7 обертання робочого органу. Вільним кінцем 2 стержня 1 проколюють грунт. При цьому вільний кінець 2 обертається по колу відносно вісі 7 робочого органа і розрихлює гр унт. Переміщують робочий орган вздовж його вісі 7 обертання до необхідної глибини заглиблення робочого органа в грунт. Далі поступально переміщують робочий орган вздовж поверхні грунту. Стержень 1, що обертається, здійснює розрихлення грунту контактуючою з ним боко вою поверхнею. Завдяки відхиленню вісі 9 стержня 1 від вісі 7 обертання робочого органу на кут b від 2 до 7 градусів, вісь 9 стержня 1 обертається навкруги вісі 7 обертання робочого органу по конічній траєкторії, описуючи поверхні двох умовних конусів з загаль ною вершиною у точці 11 на вісі 7 обертання робочого органу. Кінці 2, 3 стержня 1 знаходяться в площинах основ конусів. Стержень 1, крім проколювання грунту вільним кінцем 2, ще і розрихлює його по конічній траєкторії боковою поверхнею циліндричного стержня 1, залишаючи за собою розрихлену смугу гр унту, подібно роботі шнека. При вищевказаному куті b від 2 до 7 градусів спостерігається найбільш легке переміщення робочого органу в ґрунті з е фектом його розрихлення. При виступі вільного кінця 2 стержня 1 на довжину L до 10 діаметрів циліндричного стержня за точку 11 перетину вісей 7, 9, відбувається самозатягування робочого органу в грунт, що знижує затрати енергії на переміщення робочого органу в грунті. Робочий орган при переміщенні в грунті здійснює набігаючою боковою поверхнею стержня зминання часток грунту і відштовхування їх від себе, в результаті частки грунту руйн уються від стикання в середині умовних конусів, вздовж поверхні яких переміщується робочий орган. Закріплення циліндричного стержня 1 в роз'ємному з'єднанні 5 з можливістю додаткового обертання циліндричного стержня 1 навколо своєї вісі 9 незалежно від приводу, дає змогу використати різницю сил тертя по поверхні контакту поверхні стержня і грунту. Ця різниця сил тертя приводить в обертальний рух стержень 1 навколо своєї вісі 9. Стержень ніби обкочується по більш щільним часткам грунту. При цьому стержень 1 обертається навколо своєї вісі 9 (див. фіг. 2) в напрямку протилежному напрямку обертання робочого органу з віссю 7 обертання. Тертя зовнішньої поверхні стержня 1 об грунт замінено її коткуванням по щільним часткам грунту з її постійним оновленням поверхні завдяки самостійній прокрутці стержня в зоні контакту з щільним грунтом. При цьому досягається рівномірний знос бокової поверхні циліндричного стержня 1 робочого органу від тертя в грунті. Робочий орган обертається навкруги вісі 7 зі швидкістю від 1 до 1,6 обертів за сек. Досягнуто рівномірний знос бокової поверхні циліндричного стержня робочого органу від тертя в грунті, подалі знижуються затрати енергії на переміщення робочого органу в грунті. 2 34197 Фіг. 1 3 34197 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
