Формула / Реферат

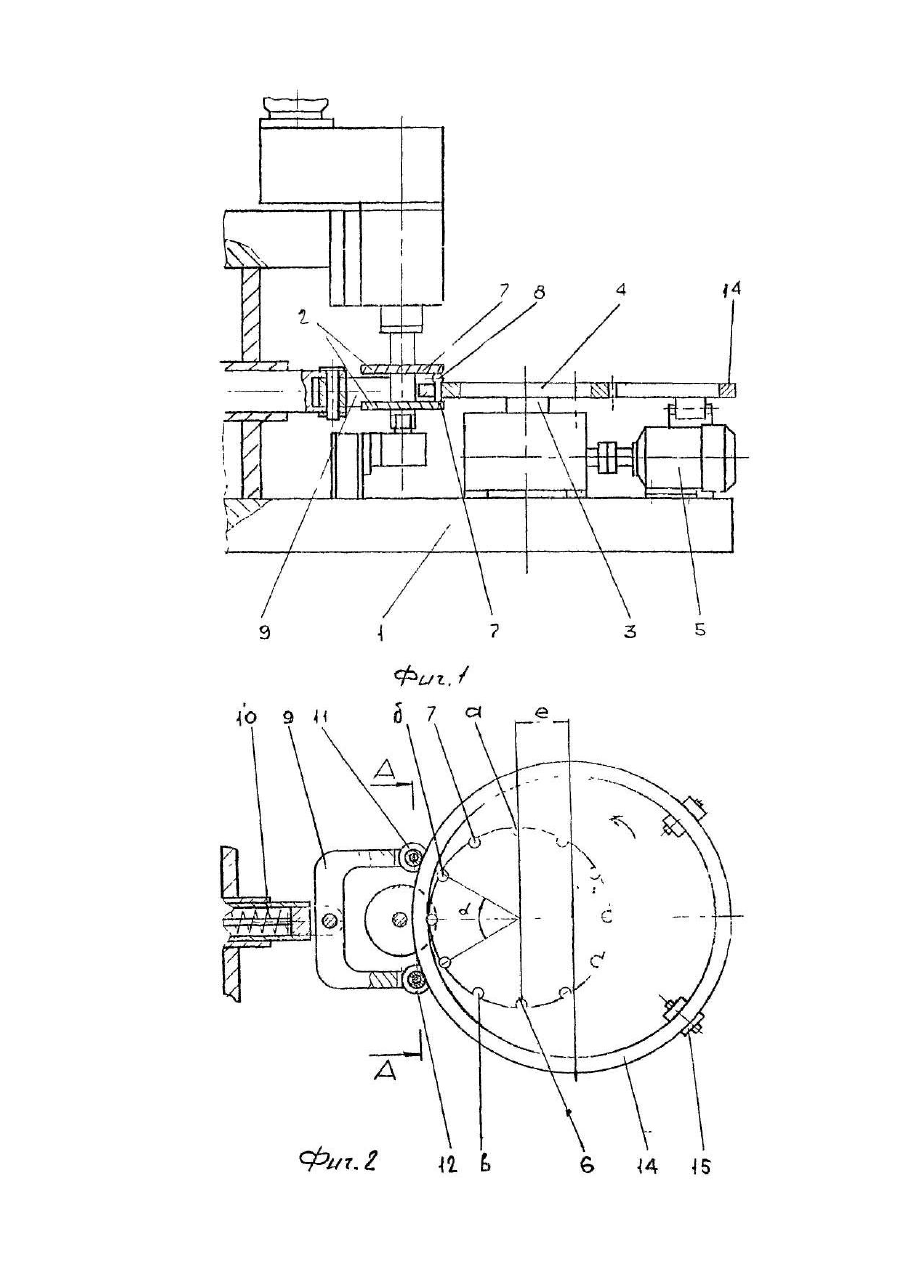

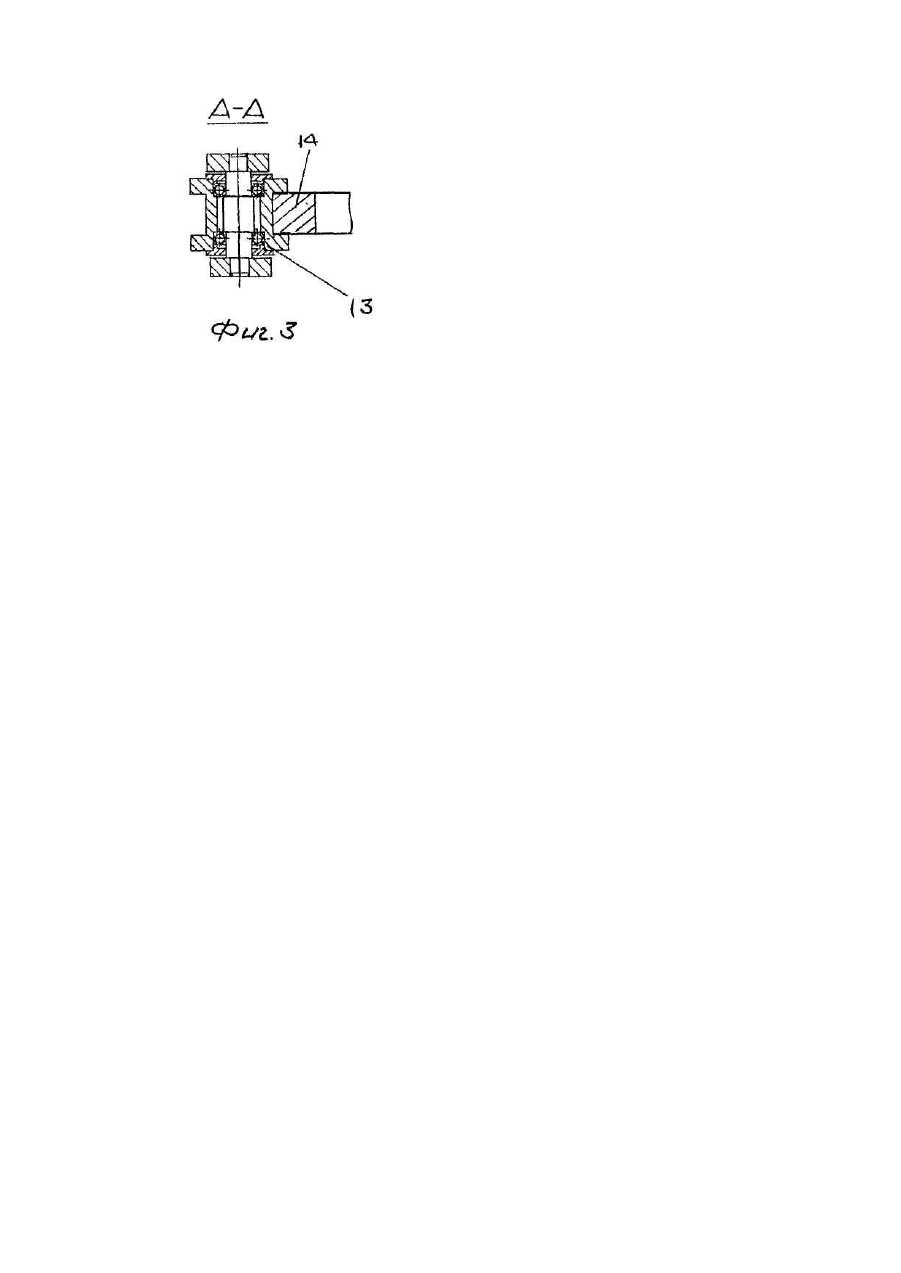

Зажимное устройство, на основании которого расположено подпружиненное коромысло с роликами и планшайба с ложементами, при этом между указанными элементами установлено кольцо, отличающееся тем, что кольцо выполнено жестким и установлено эксцентрично относительно оси планшайбы с возможностью осевого перемещения.

Текст

Изобретение относится к вспомогательному технологическому оборудованию, в частности, к устройствам для прижима деталей при их обработке на различных металлообрабатывающих станках - фрезерном, сверлильном агрегатного типа. В массовом производстве с использованием этого высокопроизводительного оборудования к зажимным устройствам для закрепления на поворотных столах агрегатных станков заготовок во время непрерывной их обработки предъявляются повышенные требования к надежности удержания заготовок в ложементах стола, особенно в условиях полностью автоматизированного процесса обработки. Известно зажимное устройство, содержащее основание, на котором расположено подпружиненное коромысло с роликами на его концах, планшайба с ложементами и прижим в виде кольца, установленного на основании в одной плоскости с планшайбой между ней и коромыслом. Кольцо установлено упруго, что создается выемками по его внутреннему диаметру [1]. Недостатком известной конструкции является то, что обеспечивается надежное зажатие заготовок лишь в случае, когда зажимаемые базовые поверхности деталей предварительно уже обработаны до строго заданных одинаковых размеров с малыми допусками (до 0,01 мм). При зажатии деталей с большими отклонениями размеров базовых поверхностей в пределах допусков на 1-2 порядка выше (2-5 мм), т.е. литья, поковок и т.п., надежного зажатия не происходит. Этот недостаток является результатом зажима детали по 3м точкам между упругим кольцом и роликами коромысла и приводит к сужению технологических возможностей, т.к. не позволяет использовать известное устройство для удержания при обработке деталей с большими отклонениями размеров базовых поверхностей. Цель изобретения - расширение технологических возможностей путем зажима деталей с большими отклонениями размеров базовых поверхностей. Поставленная цель достигается тем, что в устройстве, на основании которого расположено подпружиненное коромысло с роликами, и планшайба с ложементами, при этом между указанными элементами установлено кольцо, которое, согласно изобретению, выполнено жестким и установлено эксцентрично относительно оси планшайбы с возможностью осевого перемещения. Сущность изобретения поясняется чертежами, где на фиг. 1 изображен общий вид устройства; на фиг. 2 то же, вид сверху; на фиг. 3 - разрез А-А на фиг. 2. Зажимное устройство содержит основание 1, являющееся станиной металлорежущего станка, например, фрезерного со сдвоенными фрезами 2 для обработки двух торцев детали. На основании установлен стол 3 с планшайбой 4 и приводом 5 его поворота. По периметру планшайбы 4 выполнены ложементы 6 для укладки в них заготовки под обработку, например, шаровых пальцев 7, обрабатывающихся фрезами 2 по обоим торцам. Ложементы 6 выполнены таким образом, чтобы шаровые пальцы легко устанавливались и удерживались в них своими шаровыми частями 8. На основании .смонтированы направляющие элементы, выполненные в виде коромысла 9, подпружиненного относительно основания пружиной 10, установленной с возможностью регулирования для обеспечения заданного усилия зажатия деталей. На обоих концах коромысла установлены направляющие ролики 11 и 12, имеющие реборды 13. Между коромыслом и шайбой размещен прижим, выполненный в виде кольца 14, свободно лежащего, с одной стороны, на опорных роликах 15, закрепленных на основании 1, и, с другой стороны, в ребордах 13 роликов 11 и 12. Кольцо 14 расположено в одной плоскости с планшайбой 4 эксцентрично ей с эксцентриситетом "е". Диаметр кольца и величина "е" определяется расчетным путем, исходя из условия надежности прижима заготовки, т.е. из условия необходимости и достаточности обеспечения контакта кольца с деталями, по крайней мере, в 2-х ложементах - для зацепления и ввода в зону обработки, втором - для удержания непосредственно при обработке. Устройство работает следующим образом. На позиции "а" загрузки заготовки -шаровые пальцы 7 вручную или с помощью загрузочного устройства укладываются в ложементы 6. Включаются фрезы 2 для обработки обоих торцев, а также привод 5 поворота стола 3 и планшайбы 4 с заготовками, перемещающей последние у позиции обработки. Вместе с планшайбой поворачивается и кольцо 14 вследствие прижатия его подпружиненным коромыслом к планшайбе. При дальнейшем повороте ее возникает контакт между кольцом 14 и самой деталью, уже установленной в ложемент и перемещающейся от позиции загрузки "а" до позиции обработки, причем .взаимодействие кольца осуществляется с деталью в ложементе "б", предшествующем позиции обработки, т.е. в зоне угла а. После того, как надежно зажатая деталь входит в рабочую зону, ее торцы обрабатываются вращающимися фрезами 2, при непрерывно поворачивающемся столе с планшайбой. За время прохождения рабочей зоны деталь обрабатывается полностью и после выхода из зоны, взаимодействие ее с кольцом прекращается. На позиции "в" палец освобождается из ложемента. Одновременно на позицию обработки поступает следующая деталь, уже зажатая прижимом - кольцом 14. Надежное зажатие деталей позволяет производить непрерывную обработку в автоматическом режиме на станках агрегатного типа.

Дивитися

Додаткова інформація

Назва патенту англійською

Gripping device

Автори англійською

Kudin Petro Petrovych, Pleten Henadii Leonidovych, Lytovchenko Serhii Oleksandrovych

Назва патенту російською

Зажимное устройство

Автори російською

Кудин Петр Петрович, Плетень Геннадий Леонидович, Литовченко Сергнй Александрович

МПК / Мітки

МПК: B23Q 3/00

Мітки: пристрій, затискний
