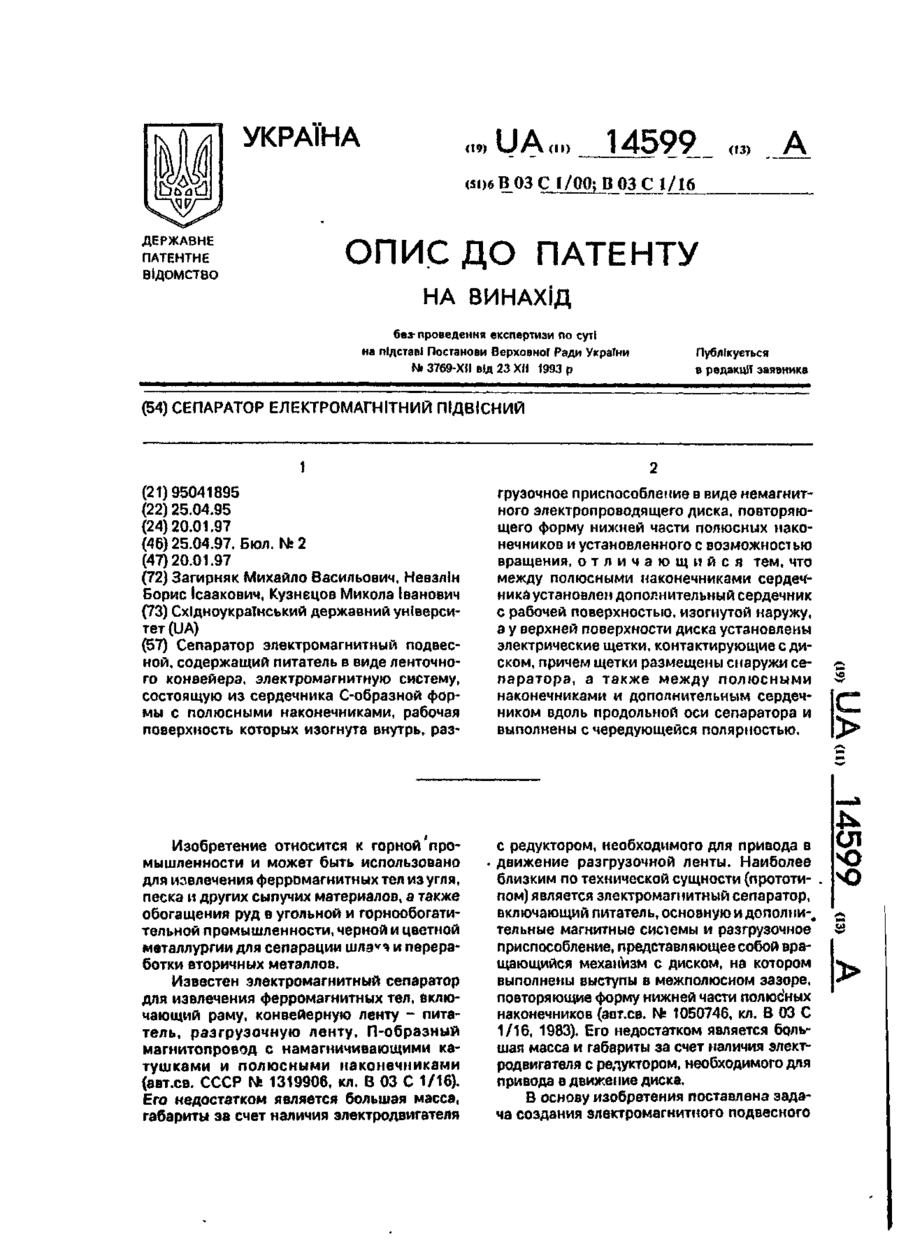

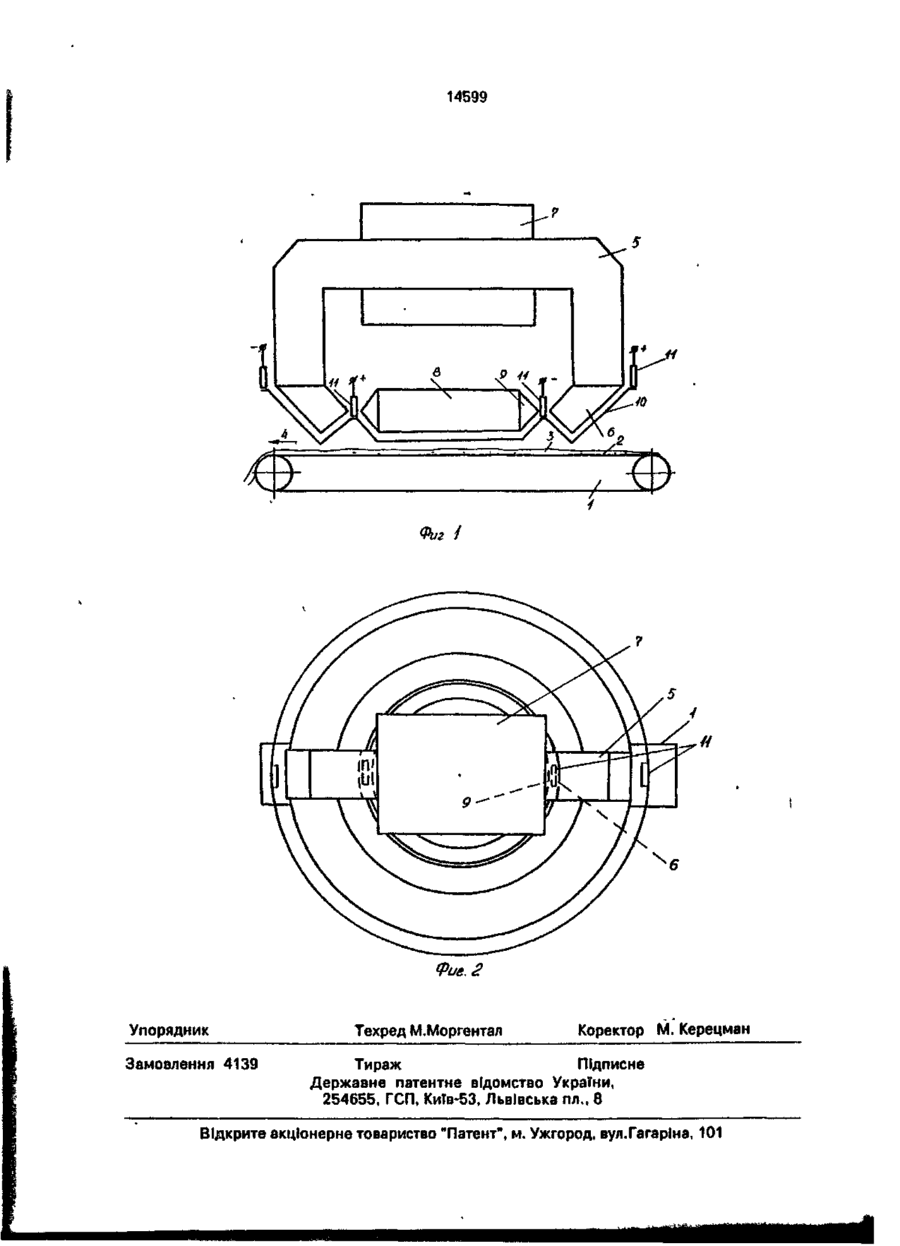

Сепаратор електромагнітний підвісний

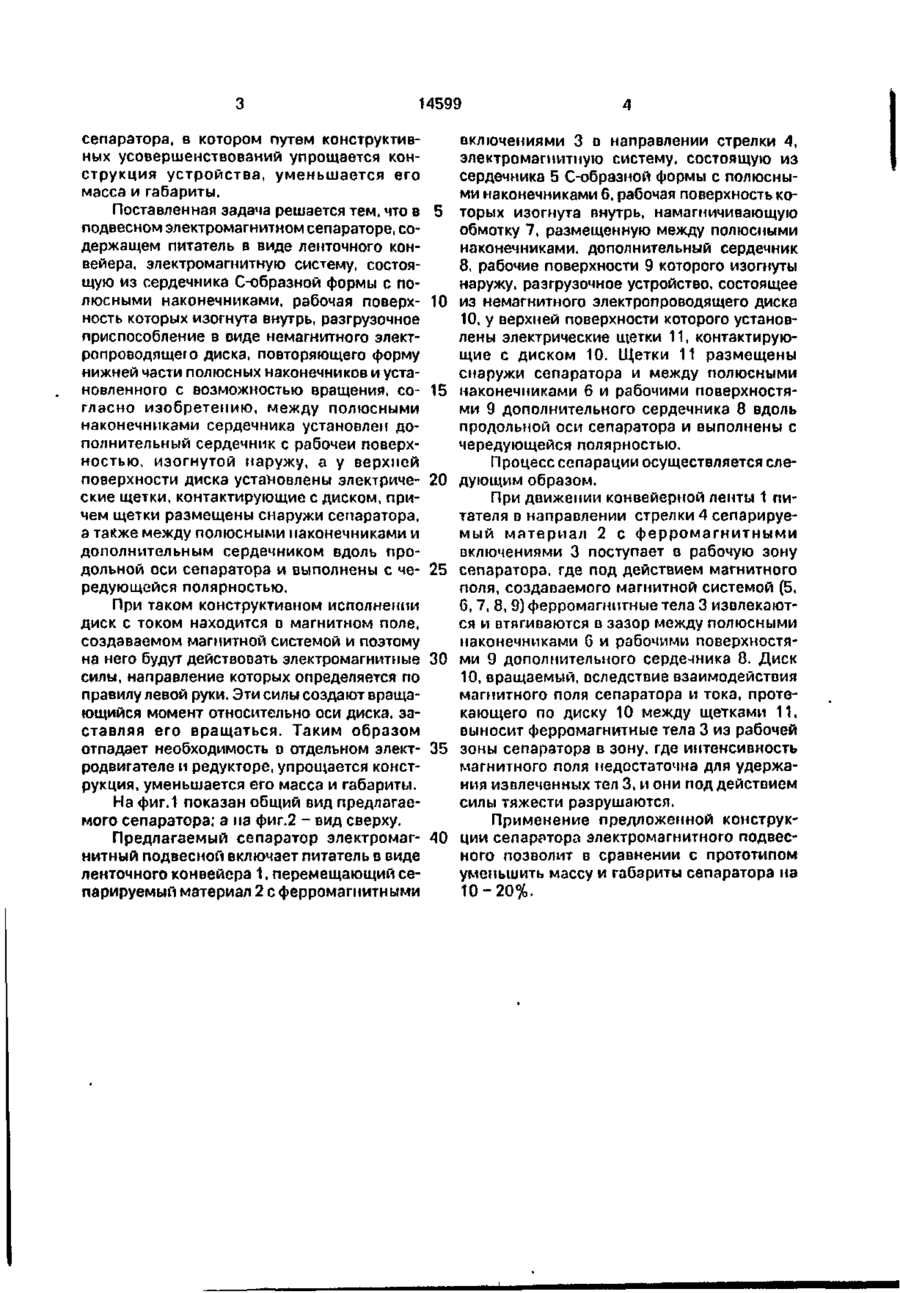

Сепаратор электромагнитный подвесной, содержащий питатель в виде ленточного конвейера, электромагнитную систему, состоящую из сердечника С-образной формы с полюсными наконечниками, рабочая поверхность которых изогнута внутрь, раз грузочное приспособление в виде немагнитного электропроводящего диска, повторяющего форму нижней части полюсных наконечников и установленного с возможностью вращения, о т л и ч а ю щ и й с я тем, что между полюсными наконечниками сердечника установлен дополнительный сердечник с рабочей поверхностью, изогнутой наружу, а у верхней поверхности диска установлены электрические щетки, контактирующие с диском, причем щетки размещены снаружи сепаратора, а также между полюсными наконечниками и дополнительным сердечником вдоль продольной оси сепаратора и выполнены с чередующейся полярностью. Изобретение относится к горной промышленности и может быть использовано для извлечения ферромагнитных тел из угля, песка и других сыпучих материалов, а также обогащения руд в угольной и горнообогатительной промышленности, черной и цветной металлургии для сепарации шпз*ъ и переработки вторичных металлов. Известен электромагнитный сепаратор для извлечения ферромагнитных тел, включающий раму, конвейерную ленту - питатель, разгрузочную ленту, П-образный магнитопровод с намагничивающими катушками и полюсными наконечниками (авт.св. СССР Ns 1319906, «ел. В 03 С 1/16). Его недостатком является большая масса, габариты за счет наличия электродвигателя с редуктором, необходимого для привода в • движение разгрузочной ленты. Наиболее близким по технической сущности (прототи- . пом) является электромагнитный сепаратор, включающий питатель, основную и дополни-^ тельные магнитные системы и разгрузочное приспособление, представляющее собой вращающийся механизм с диском, на котором выполнены выступы в межполюсном зазоре, повторяющие форму нижней части полюсных наконечников {авт.св. N? 1050746, кл. В 03. С 1/16, 1983). Его недостатком является большая масса и габариты за счет наличия электродвигателя с редуктором, необходимого для привода в движение диска. В основу изобретения поставлена задача создания электромагнитного подвесного СЛ УКРАЇНА 14599 (19) (13) (5і)б В 03 ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО ОПИС ДО ПАТЕНТУ НА ВИНАХІД без-проведення експертизи по суті на підставі Постанови Верховної Ради України N» 3769-ХЛ від 23 XII 1993 р Публікується в редакції заявника (54) СЕПАРАТОР ЕЛЕКТРОМАГНІТНИЙ ПІДВІСНИЙ 1 (21)95041895 (22) 25.04.95 (24)20.01.97 (46) 25.04.97. Бюл. № 2 (47)20.01.97 (72) Загирняк Михайло Васильович, Невзлін Борис Ісаакович, Кузнецов Микола Іванович (73) Східноукраїнський державний університет (UA) (57) Сепаратор электромагнитный подвесной, содержащий питатель в виде ленточного конвейера, электромагнитную систему, состоящую из сердечника С-образной формы с полюсными наконечниками, рабочая поверхность которых изогнута внутрь, раз грузочное приспособление в виде немагнитного электропроводящего диска, повторяющего форму нижней части полюсных наконечников и установленного с возможностью вращения, о т л и ч а ю щ и й с я тем, что между полюсными наконечниками сердечника установлен дополнительный сердечник с рабочей поверхностью, изогнутой наружу, а у верхней поверхности диска установлены электрические щетки, контактирующие с диском, причем щетки размещены снаружи сепаратора, а также между полюсными наконечниками и дополнительным сердечником вдоль продольной оси сепаратора и выполнены с чередующейся полярностью. Изобретение относится к горной'промышленности и может быть использовано для извлечения ферромагнитных тел из угля, песка и других сыпучих материалов, а также обогащения руд в угольной и горнообогатительной промышленности, черной и цветной металлургии для сепарации шпэ*ч и переработки вторичных металлов. Известен электромагнитный сепаратор для извлечения ферромагнитных тел, включающий раму, конвейерную ленту - питатель, разгрузочную ленту, П-образный магнитопровод с намагничивающими катушками и полюсными наконечниками (автхв. СССР № 1319906, кл. В 03 С 1/16). Его недостатком является большая масса, габариты за счет наличия электродвигателя с редуктором, необходимого для привода в • движение разгрузочной ленты. Наиболее близким по технической сущности (прототи- . пом) является электромагнитный сепаратор, включающий питатель, основную и дополни-^ тельные магнитные сисюмы и разгрузочное приспособление, представляющее собой вращающийся механизм с диском, на котором выполнены выступы в межполюсном зазоре, повторяющие форму нижней части полюсных наконечников (авт.св. № 1050746, кл. В 03 С 1/16, 1983). Его недостатком является большая масса и габариты за счет наличия электродвигателя с редуктором, необходимого для привода в движение диска. В основу изобретения поставлена задача создания электромагнитного подвесного с ел 14599 сепаратора, в котором путем конструктивных усовершенствований упрощается конструкция устройства, уменьшается его масса и габариты. Поставленная задача решается тем, что в 5 подвесном электромагнитном сепараторе, содержащем питатель в виде ленточного конвейера, электромагнитную систему, состоящую из сердечника С-образной формы с полюсными наконечниками, рабочая поверх- 10 ность которых изогнута внутрь, разгрузочное приспособление в виде немагнитного электропроводящего диска, повторяющего форму нижней части полюсных наконечников и установленного с возможностью вращения, со- 15 гласно изобретению, между полюсными наконечниками сердечника установлен дополнительный сердечник с рабочей поверхностью, изогнутой наружу, а у верхней поверхности диска установлены электриче- 20 ские щетки, контактирующие с диском, причем щетки размещены снаружи сепаратора, а также между полюсными наконечниками и дополнительным сердечником вдоль продольной оси сепаратора и выполнены с че- 25 редующейся полярностью. При таком конструктивном исполнении диск с током находится в магнитном поле, создаваемом магнитной системой и поэтому на него будут действовать электромагнитные 30 силы, направление которых определяется по правилу левой руки. Эти силы создают вращающийся момент относительно оси диска, заставляя его вращаться. Таким образом отпадает необходимость D отдельном элект- 35 родвигателе и редукторе, упрощается конструкция, уменьшается его масса и габариты. На фиг.1 показан общий вид предлагаемого сепаратора; а на фиг.2 - вид сверху. Предлагаемый сепаратор электромаг- 40 нитный подвесной включает питатель в виде ленточного конвейера 1, перемещающий сепарируемый материал 2 с ферромагнитными включениями 3 в направлении стрелки 4, электромагнитную систему, состоящую из сердечника 5 С-образной формы с полюсными наконечниками 6, рабочая поверхность которых изогнута внутрь, намагничивающую обмотку 7, размещенную между полюсными наконечниками, дополнительный сердечник 8, рабочие поверхности 9 которого изогнуты наружу, разгрузочное устройство, состоящее из немагнитного электропроводящего диска 10, у верхней поверхности которого установлены электрические щетки 11, контактирующие с диском 10. Щетки 11 размещены снаружи сепаратора и между полюсными наконечниками 6 и рабочими поверхностями 9 дополнительного сердечника 8 вдоль продольной оси сепаратора и выполнены с чередующейся полярностью. Процесс сепарации осуществляется следующим образом. При движении конвейерной ленты 1 питателя в направлении стрелки 4 сепарируемый материал 2 с ферромагнитными включениями 3 поступает в рабочую зону сепаратора, где под действием магнитного поля, создаваемого магнитной системой (5, 6, 7, 8, 9) ферромагнитные тела 3 извлекаются и втягиваются в зазор между полюсными наконечниками G и рабочими поверхностями 9 дополнительного сердечника 8. Диск 10, вращаемый, вследствие взаимодействия магнитного поля сепаратора и тока, протекающего по диску 10 между щетками 11, выносит ферромагнитные тела 3 из рабочей зоны сепаратора в зону, где интенсивность магнитного поля недостаточна для удержания извлеченных тел 3, и они под действием силы тяжести разрушаются. Применение предложенной конструкции сепаратора электромагнитного подвесного позволит в сравнении с прототипом уменьшить массу и габариты сепаратора на 10-20%. 14599 Фиг 1 Фие.2 Упорядник Замовлення 4139 Техред М.Моргентал Коректор М. Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
