Глиновмісна суміш, спосіб формування гелю з використанням глиновмісної суміші, засіб гідроізоляції резервуарів, засіб ізоляції звалищ

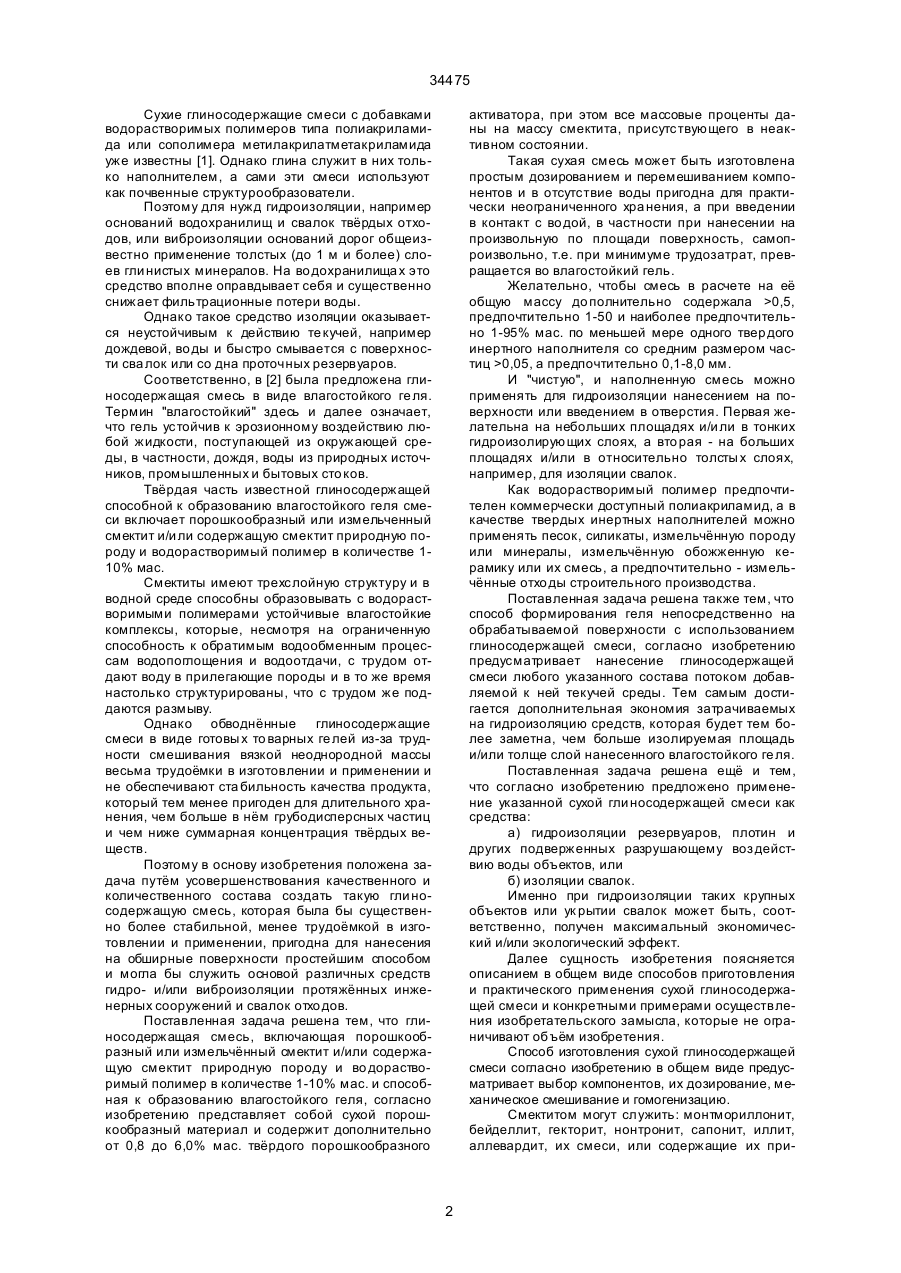

Глиносодержащая смесь, включающая порошкообразный или измельченный смектит и/и ли содержащую смектит природную породу и водорастворимый полимер в количестве 1-10% мас. и способная к образованию влагостойкого ге ля, отличающаяся тем, что она представляет собой сухой порошкообразный материал и содержит дополнительно от 0,8 до 6,0% мас. твердого порошкообразного активатора, при этом все массовые проценты рассчитаны относительно массы смектита, который присутствует в неактивном состоянии. 2. Глиносодержащая смесь по п.1. отличающаяся тем. что она дополнительно содержит в количестве более, чем 0,5% мас., один или несколько твердых инертных наполнителей, средний размер частиц которых превышает 0,05 мм. 3. Глиносодержащая смесь п.2, отличающаяся тем, что в расчёте на 1 массовую часть смеси она содержит от 1 до 50 массовых частей твёрдого инертного наполнителя. 4. Глиносодержащая смесь по п.1 или п.2, или п.3, отличающаяся тем, что водорастворимый полимер представляет собой полиакриламид. C2 (54) ГЛИНОВМIСНА СУМIШ, СПОСIБ ФОРМУВАННЯ ГЕЛЮ З ВИКОРИСТАННЯМ ГЛИНОВМIСНОЇ СУМIШI, ЗАСIБ ГIД РОIЗОЛЯЦIЇ РЕЗЕРВУАРIВ, З АСIБ IЗОЛЯЦIЇ ЗВАЛИЩ 34475 Сухие глиносодержащие смеси с добавками водорастворимых полимеров типа полиакриламида или сополимера метилакрилатметакриламида уже известны [1]. Однако глина служит в них только наполнителем, а сами эти смеси используют как почвенные структурообразователи. Поэтому для нужд гидроизоляции, например оснований водохранилищ и свалок твёрдых отходов, или виброизоляции оснований дорог общеизвестно применение толстых (до 1 м и более) слоев гли нистых минералов. На во дохранилища х это средство вполне оправдывает себя и существенно снижает фильтрационные потери воды. Однако такое средство изоляции оказывается неустойчивым к действию те кучей, например дождевой, во ды и быстро смывается с поверхности сва лок или со дна проточных резервуаров. Соответственно, в [2] была предложена глиносодержащая смесь в виде влагостойкого ге ля. Термин "влагостойкий" здесь и далее означает, что гель устойчив к эрозионному воздействию любой жидкости, поступающей из окружающей среды, в частности, дождя, воды из природных источников, промышленных и бытовых сто ков. Твёрдая часть известной глиносодержащей способной к образованию влагостойкого геля смеси включает порошкообразный или измельченный смектит и/и ли содержащую смектит природную породу и водорастворимый полимер в количестве 110% мас. Смектиты имеют трехслойную структуру и в водной среде способны образовывать с водорастворимыми полимерами устойчивые влагостойкие комплексы, которые, несмотря на ограниченную способность к обратимым водообменным процессам водопоглощения и водоотдачи, с трудом отдают воду в прилегающие породы и в то же время настолько структурированы, что с трудом же поддаются размыву. Однако обводнённые глиносодержащие смеси в виде готовы х то варных ге лей из-за трудности смешивания вязкой неоднородной массы весьма трудоёмки в изготовлении и применении и не обеспечивают ста бильность качества продукта, который тем менее пригоден для длительного хранения, чем больше в нём грубодисперсных частиц и чем ниже суммарная концентрация твёрдых веществ. Поэтому в основу изобретения положена задача путём усовершенствования качественного и количественного состава создать такую гли носодержащую смесь, которая была бы существенно более стабильной, менее трудоёмкой в изготовлении и применении, пригодна для нанесения на обширные поверхности простейшим способом и могла бы служить основой различных средств гидро- и/или виброизоляции протяжённых инженерных сооружений и свалок отхо дов. Поставленная задача решена тем, что глиносодержащая смесь, включающая порошкообразный или измельчённый смектит и/или содержащую смектит природную породу и во дорастворимый полимер в количестве 1-10% мас. и способная к образованию влагостойкого геля, согласно изобретению представляет собой сухой порошкообразный материал и содержит дополнительно от 0,8 до 6,0% мас. твёрдого порошкообразного активатора, при этом все массовые проценты даны на массу смектита, присутствующего в неактивном состоянии. Такая сухая смесь может быть изготовлена простым дозированием и перемешиванием компонентов и в отсутствие воды пригодна для практически неограниченного хра нения, а при введении в контакт с во дой, в частности при нанесении на произвольную по площади поверхность, самопроизвольно, т.е. при минимуме трудозатрат, превращается во влагостойкий гель. Желательно, чтобы смесь в расчете на её общую массу до полнительно содержала >0,5, предпочтительно 1-50 и наиболее предпочтительно 1-95% мас. по меньшей мере одного твер дого инертного наполнителя со средним размером частиц >0,05, а предпочтительно 0,1-8,0 мм. И "чистую", и наполненную смесь можно применять для гидроизоляции нанесением на поверхности или введением в отверстия. Первая желательна на небольших площадях и/и ли в тонких гидроизолирующих слоях, а вто рая - на больших площадях и/или в относительно толсты х слоях, например, для изоляции свалок. Как водорастворимый полимер предпочтителен коммерчески доступный полиакриламид, а в качестве твердых инертных наполнителей можно применять песок, силикаты, измельчённую породу или минералы, измельчённую обожженную керамику или их смесь, а предпочтительно - измельчённые отхо ды строительного производства. Поставленная задача решена также тем, что способ формирования геля непосредственно на обрабатываемой поверхности с использованием глиносодержащей смеси, согласно изобретению предусматривает нанесение глиносодержащей смеси любого указанного состава потоком добавляемой к ней текучей среды. Тем самым достигается дополнительная экономия затрачиваемых на гидроизоляцию средств, которая будет тем более заметна, чем больше изолируемая площадь и/или толще слой нанесенного влагостойкого ге ля. Поставленная задача решена ещё и тем, что согласно изобретению предложено применение указанной сухой гли носодержащей смеси как средства: а) гидроизоляции резервуаров, плотин и других подверженных разрушающему воз действию воды объектов, или б) изоляции свалок. Именно при гидроизоляции таких крупных объектов или ук рытии свалок может быть, соответственно, получен максимальный экономический и/или экологический эффект. Далее сущность изобретения поясняется описанием в общем виде способов приготовления и практического применения сухой глиносодержащей смеси и конкретными примерами осуществления изобретательского замысла, которые не ограничивают объём изобретения. Способ изготовления сухой глиносодержащей смеси согласно изобретению в общем виде предусматривает выбор компонентов, их дозирование, механическое смешивание и гомогенизацию. Смектитом могут служить: монтмориллонит, бейделлит, гекторит, нонтронит, сапонит, иллит, аллевардит, их смеси, или содержащие их при 2 34475 родные породы (например бентонит), или искусственные смеси силикатов (в частности LAPONIT как продукт фирмы Laporte Co., Великобритания). Такой смектит не активен, ибо находящиеся в уз лах кристаллической решетки ионы натрия и, возможно, лития составляют не более 30% от суммы способных к замещению катионов. Так, монтмориллонит, содержащий ионы Na и Са в соотношении 1:3, нуждается в активаторе для раскрытия структуры решётки. В сухой смеси согласно изобретению активатор содержится в твёрдом порошкообразном состоянии как компонент, не встроенный в структуру решётки смектита. Ак тиватором может служить любая водорастворимая соль Na или Li, анион которой образует нерастворимый осадок со ще лочноземельными металлами, например: карбонат, фосфа ты и полифосфа ты натрия, карбонат или фосфат ли тия и их смеси, причём карбонат натрия наиболее предпочтителен. Полимерным компонентом сухой смеси согласно изобретению может быть любой способный реагировать со смектитом водорастворимый полимер, например полимеры с функциональными груп пами -СООН, -COO-Me+ (Me+ - одновалентный катион металла), -CONH2, -ОН и/и ли =С-О-С= и, в частности: полиакриламид со степенью гидролиза
