Трансформатор з пристроєм для пресування індукційних обмоток

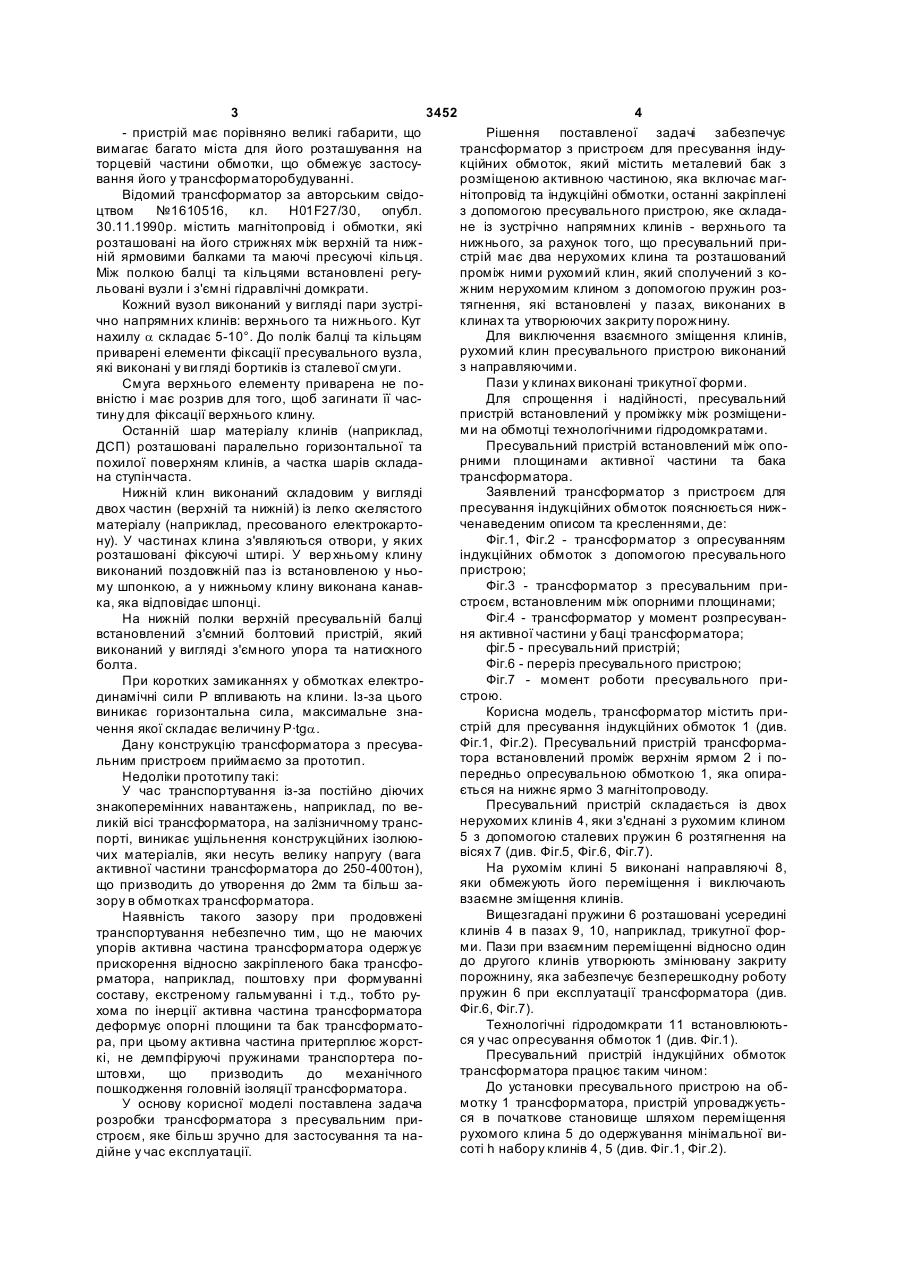

1.Трансформатор з пристроєм для пресування індукційних обмоток, який містить металевий бак з розміщеною у ньому активною частиною, яка включає магнітопровід та індукційні обмотки, останні закріплені з допомогою пресувального пристрою, який складається із зустрічно направлених верхнього та нижнього клинів, який відрізняється тим, що пресувальний пристрій містить два нерухомих клини та розташований між ними рухомий клин, сполучений з кожним нерухомим 3 3452 4 - пристрій має порівняно великі габарити, що Рішення поставленої задачі забезпечує вимагає багато міста для його розташування на трансформатор з пристроєм для пресування індуторцевій частини обмотки, що обмежує застосукційних обмоток, який містить металевий бак з вання його у трансформаторобудуванні. розміщеною активною частиною, яка включає магВідомий трансформатор за авторським свідонітопровід та індукційні обмотки, останні закріплені цтвом №1610516, кл. Н01F27/30, опубл. з допомогою пресувального пристрою, яке склада30.11.1990р. містить магнітопровід і обмотки, які не із зустрічно напрямних клинів - верхнього та розташовані на його стрижнях між верхній та нижнижнього, за рахунок того, що пресувальний приній ярмовими балками та маючі пресуючі кільця. стрій має два нерухомих клина та розташований Між полкою балці та кільцями встановлені регупроміж ними рухомий клин, який сполучений з кольовані вузли і з'ємні гідравлічні домкрати. жним нерухомим клином з допомогою пружин розКожний вузол виконаний у вигляді пари зустрітягнення, які встановлені у пазах, виконаних в чно напрямних клинів: верхнього та нижнього. Кут клинах та утворюючих закриту порожнину. Для виключення взаємного зміщення клинів, нахилу a складає 5-10°. До полік балці та кільцям рухомий клин пресувального пристрою виконаний приварені елементи фіксації пресувального вузла, з направляючими. які виконані у ви гляді бортиків із сталевої смуги. Пази у клинах виконані трикутної форми. Смуга верхнього елементу приварена не повністю і має розрив для того, щоб загинати її часДля спрощення і надійності, пресувальний пристрій встановлений у проміжку між розміщенитину для фіксації верхнього клину. ми на обмотці технологічними гідродомкратами. Останній шар матеріалу клинів (наприклад, Пресувальний пристрій встановлений між опоДСП) розташовані паралельно горизонтальної та рними площинами активної частини та бака похилої поверхням клинів, а частка шарів складана ступінчаста. трансформатора. Заявлений трансформатор з пристроєм для Нижній клин виконаний складовим у вигляді пресування індукційних обмоток пояснюється ниждвох частин (верхній та нижній) із легко скелястого ченаведеним описом та кресленнями, де: матеріалу (наприклад, пресованого електрокартоФіг.1, Фіг.2 - трансформатор з опресуванням ну). У частинах клина з'являються отвори, у яких розташовані фіксуючі штирі. У вер хньому клину індукційних обмоток з допомогою пресувального пристрою; виконаний поздовжній паз із встановленою у ньоФіг.3 - трансформатор з пресувальним приму шпонкою, а у нижньому клину виконана канавстроєм, встановленим між опорними площинами; ка, яка відповідає шпонці. Фіг.4 - трансформатор у момент розпресуванНа нижній полки верхній пресувальній балці встановлений з'ємний болтовий пристрій, який ня активної частини у баці трансформатора; фіг.5 - пресувальний пристрій; виконаний у вигляді з'ємного упора та натискного Фіг.6 - переріз пресувального пристрою; болта. Фіг.7 - момент роботи пресувального приПри коротких замиканнях у обмотках електрострою. динамічні сили Р впливають на клини. Із-за цього виникає горизонтальна сила, максимальне знаКорисна модель, трансформатор містить пристрій для пресування індукційних обмоток 1 (див. чення якої складає величину Р·tga. Фіг.1, Фіг.2). Пресувальний пристрій трансформаДану конструкцію трансформатора з пресуватора встановлений проміж верхнім ярмом 2 і польним пристроєм приймаємо за прототип. передньо опресувальною обмоткою 1, яка опираНедоліки прототипу такі: ється на нижнє ярмо 3 магнітопроводу. У час транспортування із-за постійно діючих Пресувальний пристрій складається із двох знакоперемінних навантажень, наприклад, по венерухомих клинів 4, яки з'єднані з рухомим клином ликій вісі трансформатора, на залізничному транс5 з допомогою сталевих пружин 6 розтягнення на порті, виникає ущільнення конструкційних ізолюювісях 7 (див. Фіг.5, Фіг.6, Фіг.7). чих матеріалів, яки несуть велику напругу (вага На рухомім клині 5 виконані направляючі 8, активної частини трансформатора до 250-400тон), яки обмежують його переміщення і виключають що призводить до утворення до 2мм та більш завзаємне зміщення клинів. зору в обмотках трансформатора. Вищезгадані пружини 6 розташовані усередині Наявність такого зазору при продовжені клинів 4 в пазах 9, 10, наприклад, трикутної фортранспортування небезпечно тим, що не маючих ми. Пази при взаємним переміщенні відносно один упорів активна частина трансформатора одержує до другого клинів утворюють змінювану закриту прискорення відносно закріпленого бака трансфопорожнину, яка забезпечує безперешкодну роботу рматора, наприклад, поштовху при формуванні пружин 6 при експлуатації трансформатора (див. составу, екстреному гальмуванні і т.д., тобто руФіг.6, Фіг.7). хома по інерції активна частина трансформатора Технологічні гідродомкрати 11 встановлюютьдеформує опорні площини та бак трансформатося у час опресування обмоток 1 (див. Фіг.1). ра, при цьому активна частина притерплює жорстПресувальний пристрій індукційних обмоток кі, не демпфіруючі пружинами транспортера потрансформатора працює таким чином: штовхи, що призводить до механічного До установки пресувального пристрою на обпошкодження головній ізоляції трансформатора. мотку 1 трансформатора, пристрій упроваджуєтьУ основу корисної моделі поставлена задача ся в початкове становище шляхом переміщення розробки трансформатора з пресувальним прирухомого клина 5 до одержування мінімальної вистроєм, яке більш зручно для застосування та насоті h набору клинів 4, 5 (див. Фіг.1, Фіг.2). дійне у час експлуатації. 5 3452 6 При цьому попередньо натягнути пружини 6 Кут клинів 4, 5 та зусилля попередньо натягну(див. Фіг.6) одержують додатковий натяг. У такому тих пружин 6 вибране таким чином, що зворотний становище пристрій встановлюється на торець рух рухомого клина 5 від сили реакції обмотки, обмотки 1 у проміжку між технологічними гідродопісля припинення дії короткого замикання, не мкратами 11, з допомогою яких попередньо обмопоходжується. тка 1 опресовується із зусиллям P1, яке дорівнюРобочий хід пресувального пристрою (h-Н) зається розрахунковому зусиллю Р2 дії на обмотку у безпечує багатократне самопідпресування обмоосьовому напряму електродинамічних сил, яки ток трансформатора. уявленні при течії струмів короткого замикання у По конструкції трансформатора пресувальний обмотці. пристрій через люки 12 та 13 встановлюється по Після установки, пресувальний пристрій, пебільшою та малою вісями трансформатора на рівреміщенням рухомого клина 5 під дією пружин 6, ні верхнього та нижнього ярем 2, 3 магнітопроводу забезпечує упор нерухомих клинів 4 у торець об(див. Фіг.3). мотки та верхнє ярмо 2 магнітопроводу, а пісНабір клинів 4, 5 встановлюється між опорниля виведення гідродомкратів 11, пресувальний ми площинами 14 на активної частини 15 та на пристрій повністю приймає на себе зусилля баці 16 трансформатора. опресування обмоток Р1, яке створюється Після визволення пружин 6, центральний клин гідродомкратами 11. 5 пресувального пристрою переміщується відносУ процесі роботи трансформатора від постійно клинів 4, забезпечує щільний контакт нерухоної дії Р1 походжується усадка закладеній у обмотмих клинів 4 з опорними площинами 14 (див. Фіг.3, ку 1 твердої ізоляції, тим самим втрачається пружФіг.5, Фіг.6). ність та конструкція приходить у таке становище, У випадку змін розміру проміж опорними плоколи зусилля опресування Р ослаблене та тримає щинами 14 у період транспортування, клин 5 пременш розрахунковому зусиллю P2, яке притискує сувального пристрою, який переміщується під дією обмотку у осьовому напрямку в період дії струмів пружин 6, не дозволяє утворення зазору між нерукороткого замикання. хомими клинами 4, що забезпечує розкріплення В цьому випадку при черговому короткому заактивної частини 15 у баці 16 трансформатора із миканні під дією P2 виникає відрив обмотки від призначеним зусиллям (див. Фіг.4). верхніх точок упора у верхнє ярмо 2 магнітопровоЗаявлений трансформатор з пристроєм для ду до створення зазору. пресування індукційних обмоток дозволяє: У момент створення зазору між обмоткою 1 та - автоматизовано підтримувати осьове зусилярмом 2 під дією сили P1, пружини 6 пресувальноля опресування обмоток у період довготривалий го пристрою втягують рухомий клин 5 глибше між експлуатації трансформатора; нерухомими клинами 4, тим самим здійснюється - спрощува ти монтаж та зменшувати габарити збільшення висоти набору клинів, а після скоропресувального пристрою; чення дії на обмотку сил стискання, фіксація новий - зменшувати вплив дії пружин пристрою на величини зусилля опресування обмотки зразково вузли кріплення у трансформаторі та збільшува ти дорівнюється Р2. надійність роботи пресувального пристрою і забезпечити безпеку його використання у трансформаторі. 7 Комп’ютерна в ерстка Д. Шев ерун 3452 8 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
