Рольганг-кантувач прокатного стану

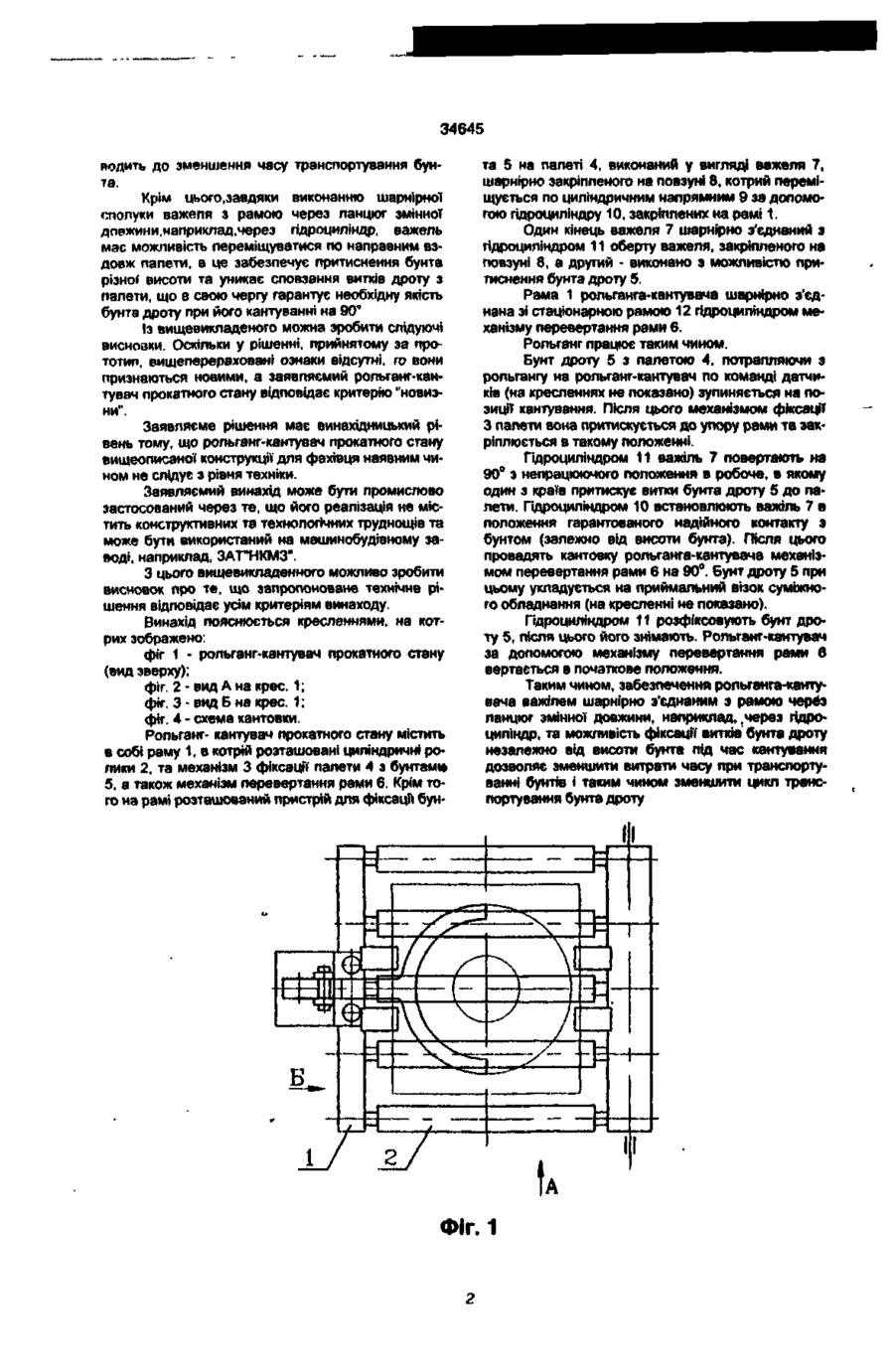

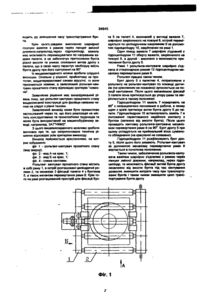

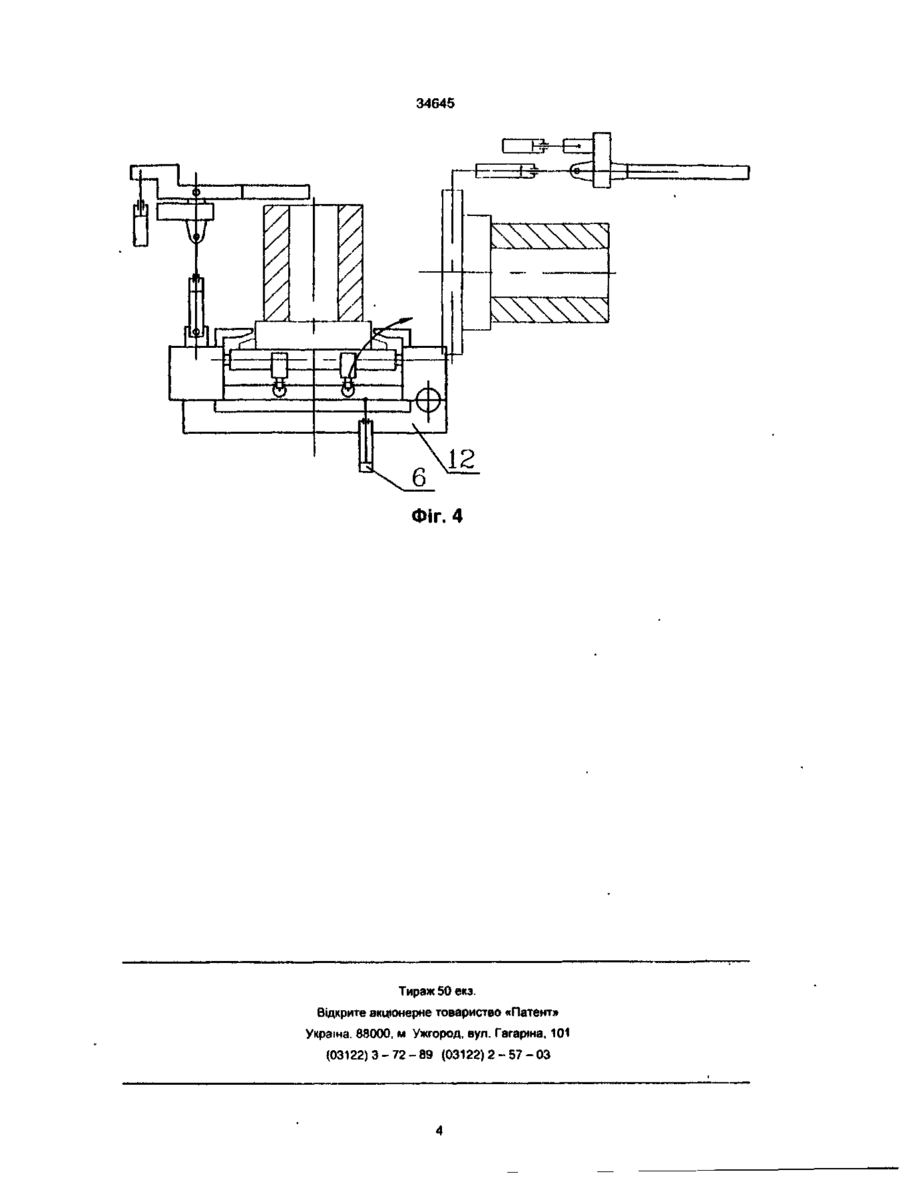

Рольганг-кантувач прокатного стану, що містить в собі раму з циліндричними роликами, механізм перевертання рами та механізм, призначений зафіксувати па лету з бунтом дроту, який відрізняться тим, що рольганг кантувач оснащений важелем, шарнірно з'єднаним з рамою через ланцюг змінної довжини та розміщений по осі зафіксованої палети, при цьому один кінець важеля шарнірно з'єднаний з приводом повороту важеля, а другий - виконано з можливістю взаємодії його з бунтом дроту. Рольганг-кантувач прокатного стану належить до прокатного устаткування і може використовуватися переважно в лінії дротового стану на ділянці транспортування палети з бунтом дро жується темп лрокатки(необхідно мати час на видалення бракованого бунта) та зменшується вихід придатної продукції. В основу винаходу поставлене завдання збільшити вихід придатної продукції на дротовому стані за рахунок зниження втрат часу на аварійну зупинку обладнання при зніманні розпушених бунтів Поставлене завдання вирішується за рахунок технічного результату, котрий полягає в тому, що бунт дроту з незв'язаними краями перед кантовкою притискується до палети. завдяки чому фіксуються кінці та витки дроту Таким чином, для досягнення вищевказаного технічного результату рольганг-кантувач містить раму з циліндричними роликами, механізм перевертання рами та механізм, фіксуючий палету з бунтом дроту, оснащений важелем, шарнірне з'єднаним з рамою через ланцюг змінної довжини та розміщеним на осі фіксованої палети. при цьому один кінець важеля шарнірно з'єднаний з приводом повертання важеля, а другий • виконано з можливістю взаємодії з бунтом дроту. Поміж відрізняючими ознаками винаходу та технічним результатом є причинно-наслідковий зв'язок Завдяки тому, що рольганг-кантувач забезпечений важелем, шарнірне з'єднаним з рамою рольгангу, один кінець якої оснащений приводом повороту, а другий виконаний з можливістю взаємодії з бунтом дроту, відбувається фіксація витків та країв бунта дроту під час кантування, що дозволяє уникнути зісковзування витків бунта, а це приз В лінії прокатного дротового стану дріт після змотки транспортується по рольгангу в бунтах на палетах. Відомий рольганг-кантувач фірми СКЕТ.НІмеччина(див креслення 5682 41),призначений для перекладання бунта дроту з лінії рольгангу на суміжне устаткування (транспортувальний візок) Рольганг-кантувач уявляє собою секцію рольгангу, в рамі якого розміщені циліндричні ролики з ланцюговим приводом. Рольганг-кантувач оснащений механізмом повороту рольгангу на 90° та механізмом фіксації палети з бунтом перед кантуванням. При транспортуванні бунт дроту з палетою, потрапляючи на рольганг-кантувач, зупиняється за допомогою датчиків положення на лінії кантування. Далі механізмом фіксації палета притискується до упору рами рольгангу, після чого відбувається оберт рами з палетою та бунтом дроту на 90°, бунт дроту лягає на приймальні елементи візка і знімається з палети. Недоліком такої конструкції рольганга-кантувача є те, що в неув'язаному бунті дроту з вільно намотаними передніми та задніми краями у час кантування бунта з палети відбувається деформування бунта, розсукування та плутання витків, отже частина дроту залишається бракованою, зни ю
