Робоча кліть прокатного стану

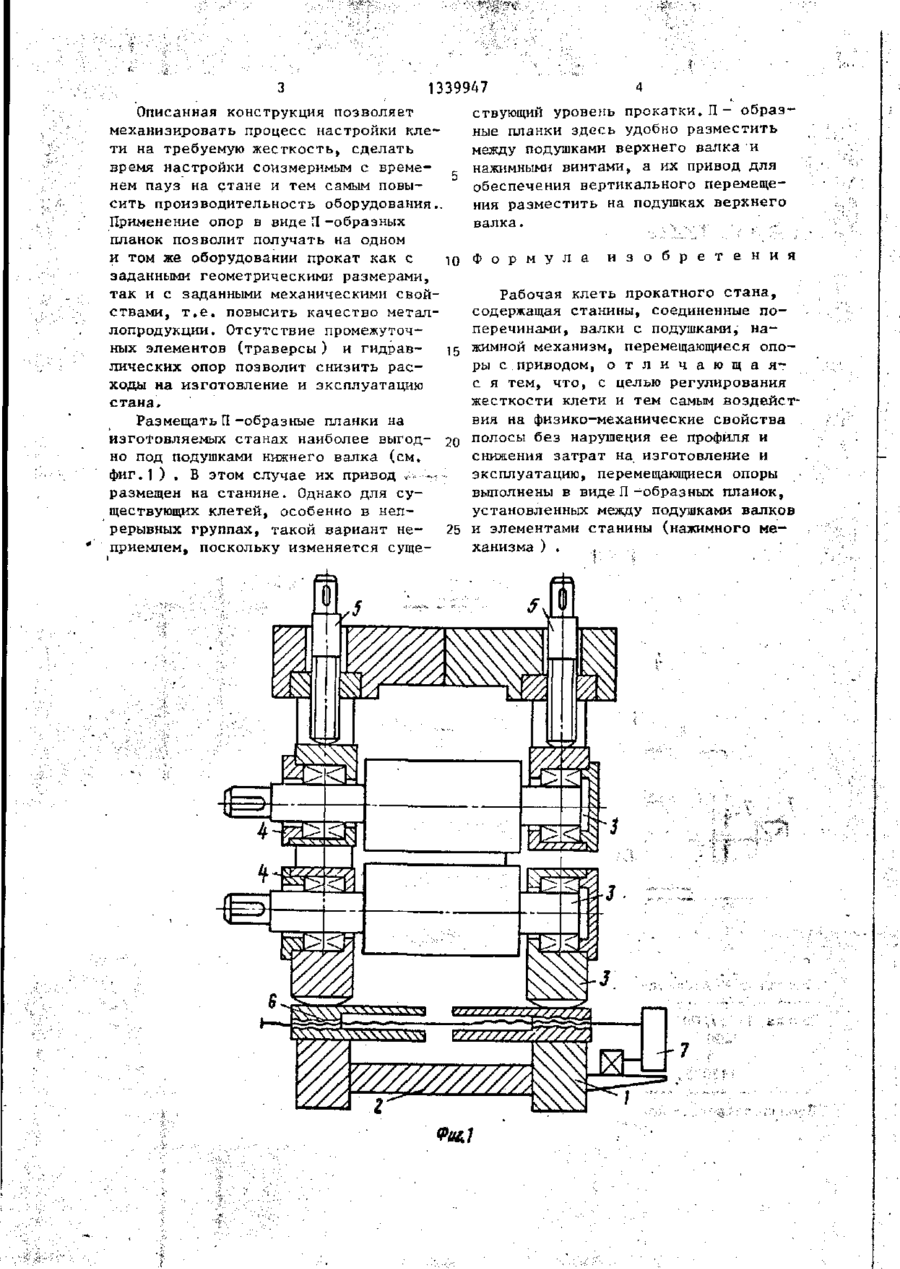

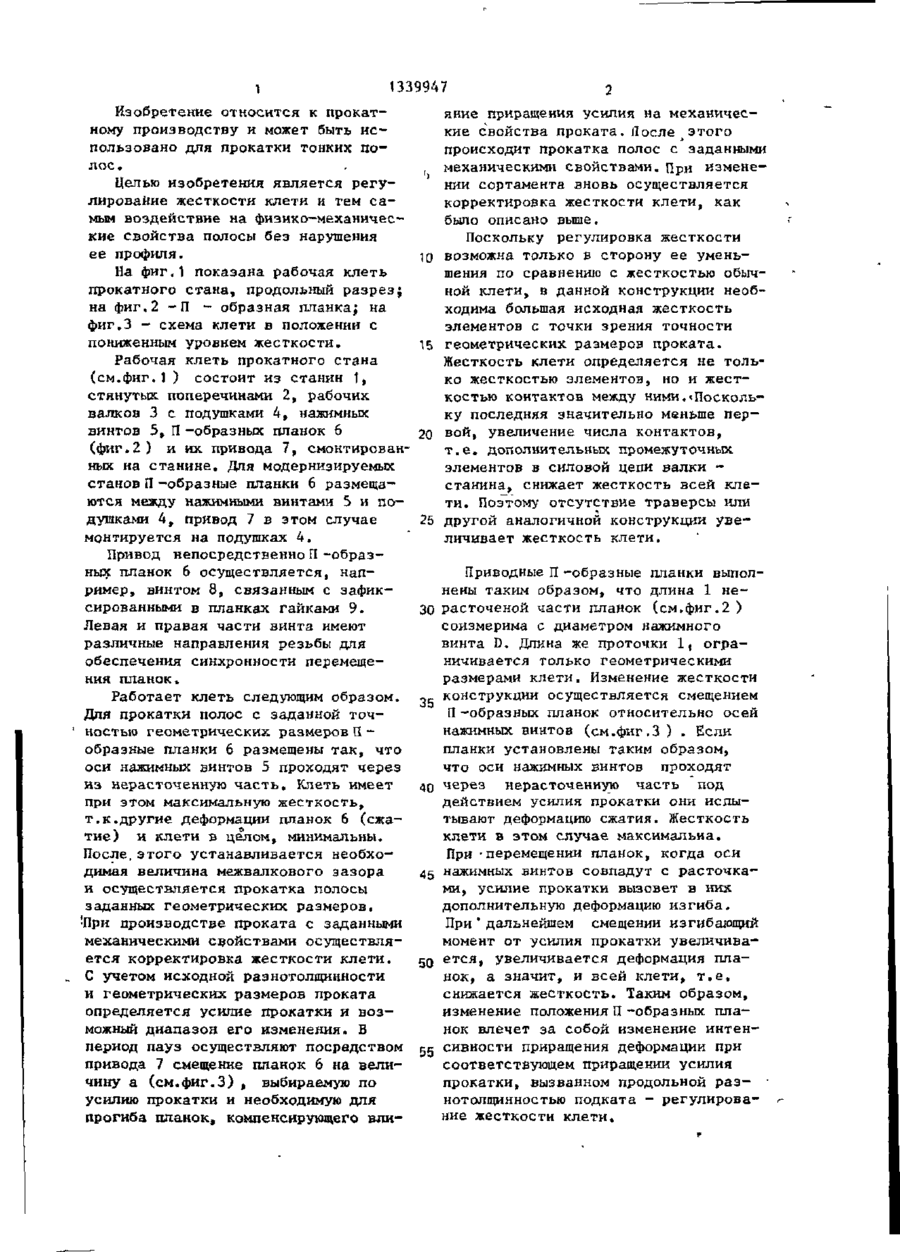

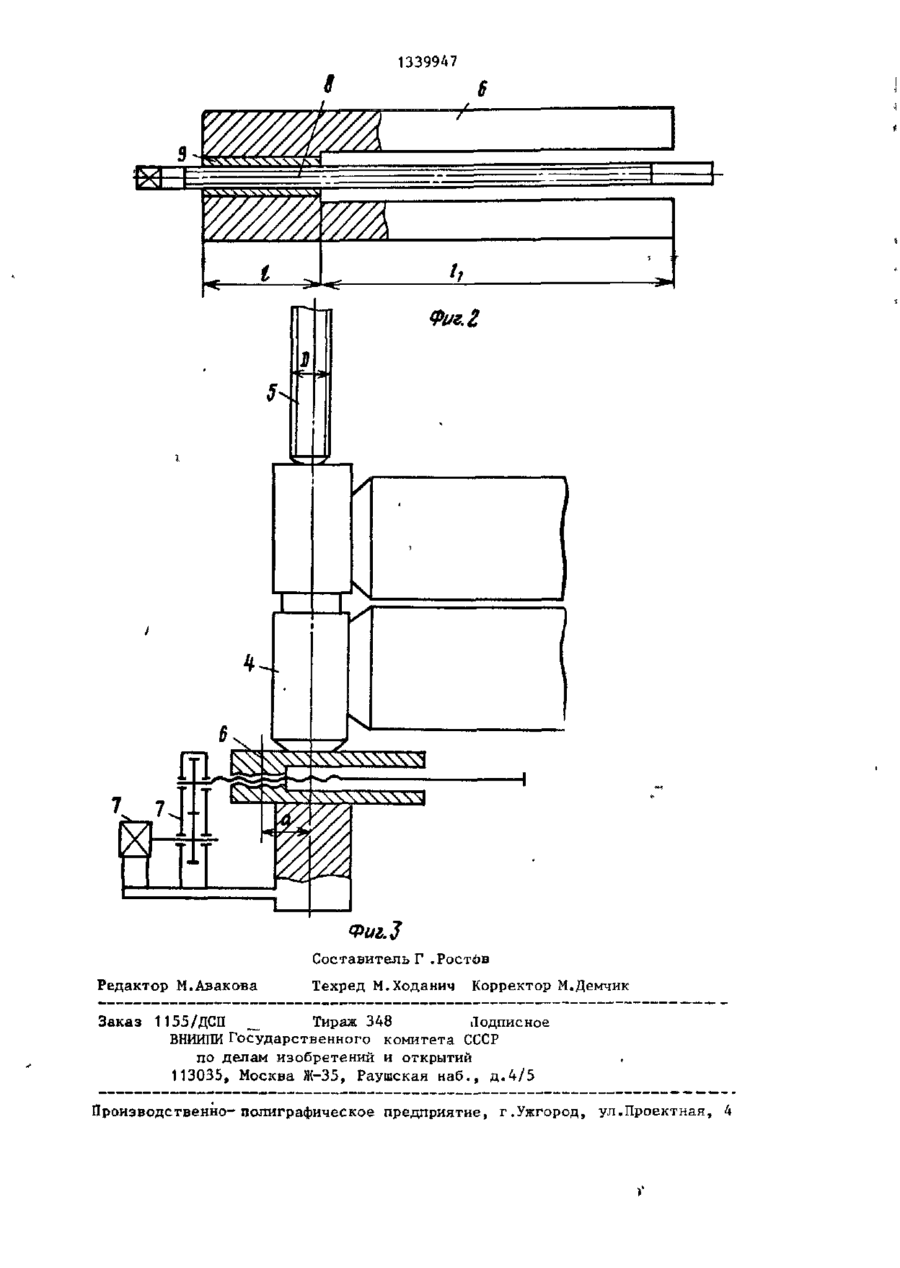

Изобретение относится к прокатному производству и может быть использовано для прокатки тонких полос, Целью изобретения является регулирование жесткости клети и тем самым воздействие на физико-механические свойства полосы без нарушения ее профиля. Перемещение И -образных планок 6 позволяет регулировать жесткость клети. Жесткость клети максимальна, когда над осями нажимных винтов 5 располагается нерасточенная часть планок. При таком положении планок производится прокатка полосы с заданными по точности геометрическими размерами. При производстве проката с заданными механическими свойствами осуществляется уменьшение жесткости клети путем раздвигания П -образных планок. 3 ил. 00 W СО 1 1339947 Изобретение относится к прокатному производству и может быть использовано для прокатки тонких полос. Целью изобретения является регулирование жесткости клети и тем самым воздействие на физико—механические свойства полосы без нарушения ее профиля. На фиг.1 показана рабочая клеть прокатного стана, продольный разрез; на фиг. 2 - П - образная планка; на фиг.З - схема клети в положении с пониженным уровнем жесткости. Рабочая клеть прокатного стана (см.фиг.1 ) состоит из станин 1, стянутых поперечинами 2, рабочих валков 3 с подушками 4, нажимных винтов 5, П -образных планок 6 (фиг.2) и их привода 7, смонтированных на станине. Для модернизируемых станов й -образные планки 6 размещаются между нажимными винтами 5 и подушками 4, привод 7 в этом случае монтируется на подушках 4. Привод непосредственноП -образных планок 6 осуществляется, например, винтом 8, связанным с зафиксированными в планках гайками 9. Левая и правая части винта имеют различные направления резьбы для обеспечения синхронности перемещения планок. Работает клеть следующим образом. Для прокатки полос с заданной точностью геометрических размеровЇЇобразные планки 6 размещены так, что оси нажимных винтов 5 проходят через из нерасточенную часть. Клеть имеет при этом максимальную жесткость, т.к.другие деформации планок 6 (сжатие) и клети в целом, минимальны. После, этого устанавливается необходимая величина межвалкового зазора и осуществляется прокатка полосы заданных геометрических размеров. ! При производстве проката с заданными механическими свойствами осуществляется корректировка жесткости клети. С учетом исходной разнотолщинности и геометрических размеров проката определяется усилие прокатки и возможный диапазон его изменения. В период пауз осуществляют посредством привода 7 смещение планок 6 на величину а (см.фиг.З) , выбираемую по усилию прокатки и необходимую для прогиба планок, компенсирующего вли , 10 15 20 25 30 35 40 45 5 0 55 яние приращения усилия на механические свойства проката. ї осле ^ этого ї происходит прокатка полос с заданными механическими свойствами. При изменении сортамента вновь осуществляется корректировка жесткости клети, как было описано выше. Поскольку регулировка жесткости возможна только в сторону ее уменьшения по сравнению с жесткостью обычной клети, в данной конструкции необходима большая исходная жесткость элементов с точки зрения точности геометрических размеров проката. Жесткость клети определяется не только жесткостью элементов, но и жесткостью контактов между ними.
