Пристрій затримки прямокутних імпульсів керований напругою

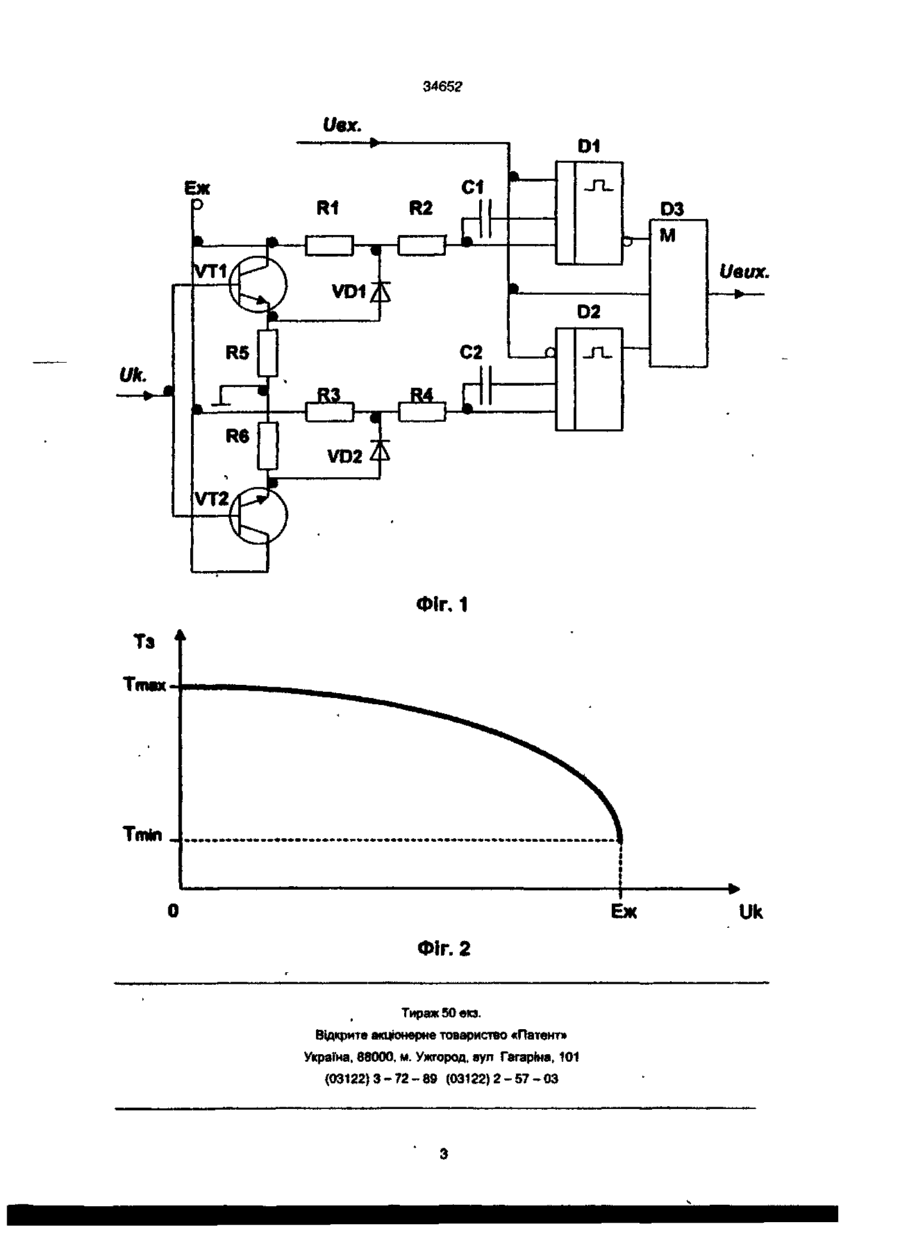

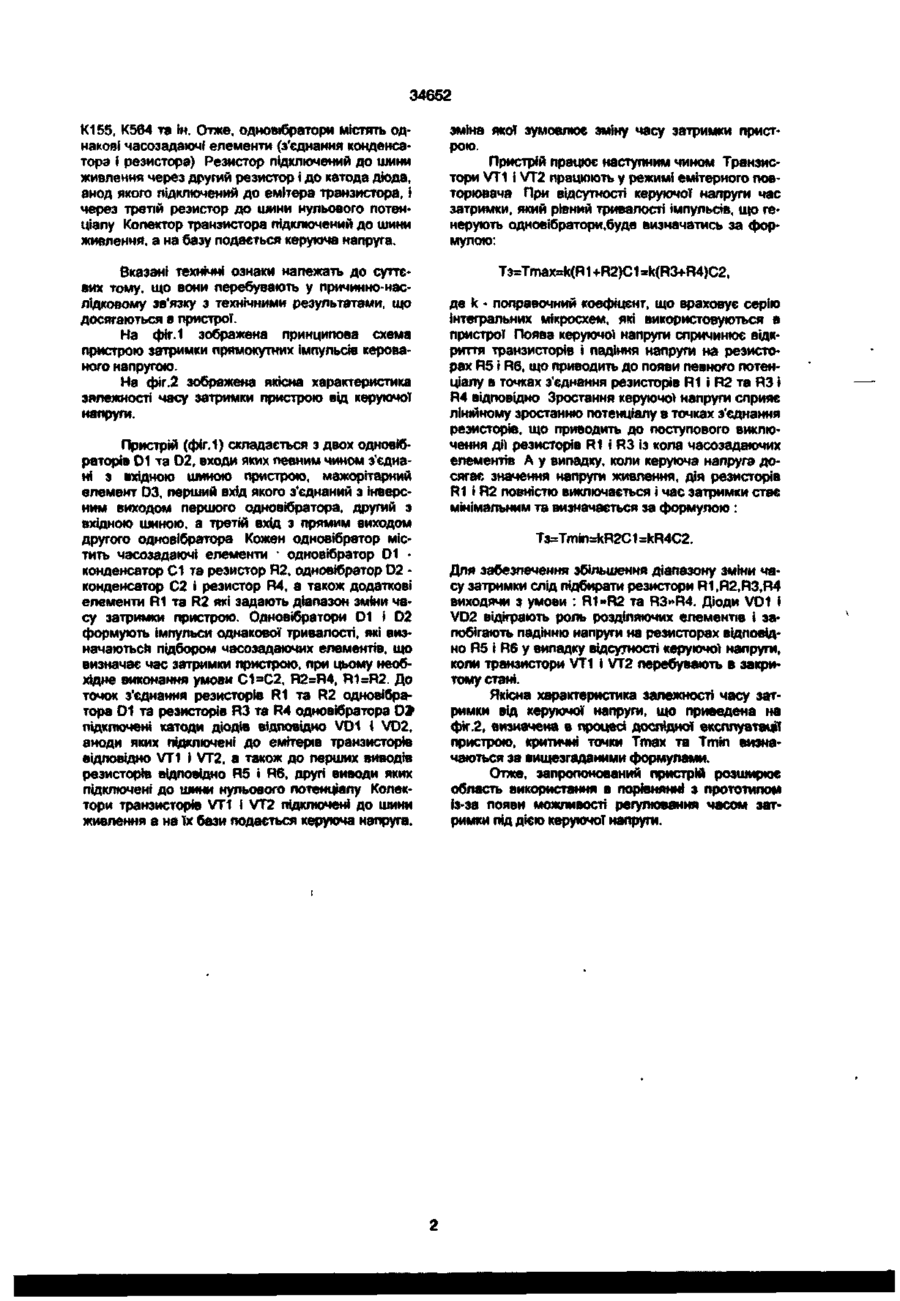

Пристрій затримки прямокутних імпульсів, керований напругою, який містить перший і другий одновібратори, входи яких з'єднані з вхідною шиною, трьохвходовий мажоритарний елемент, вихід якого є виходом пристрою, а перший вхід з'єднано з інверсним виходом першого одновібратора, підключеного своїм входом до другого входу мажоритарного елемента і через другий одновібратор • до третього входу мажоритарного елемента, який відрізняється тим, що додатково містить часозадавальні елементи першого одновібратора' кон* демсатор, перший вивід якого підключений до відповідного виводу одновібратора, призначеного для підключення часозадавального конденсатора, а другий вивід - до першого виводу резистора і до другого виводу одновібратора .призначеного для підключення часозадавального резистора, другий вивід першого резистора підключений до першого виводу другого резистора та до катода діода, анод якого підключений до першого виводу третього резистора та до емітера транзистора, колектор якого підключений до шини живлення та до другого виводу другого резистора, база - до шини регулюючої напруги, другий вивід третього резистора - до шини нульового потенціалу, часозадавальні елементи другого одновібратора: конденсатор, перший вивід якого підключений до відповідного виводу одновібратора, призначеного для підключення часозадавального конденсатора, другий вивід - до першого виводу резистора і до другого виводу одновібратора, призначеного для підключення часозадавального резистора, другий вивід першого резистора підключений до першого виводу другого резистора та до катода діода, анод якого підключений до першого виводу третього резистора та до емітера транзистора,колектор якого підключений до шини живлення та до другого виводу другого резистора, а база - до шини регулюючої напруги, другий вивід третього резистора - до шини нульового потенціалу, що забезпечує зміну часу затримки пристрою під дією керуючої напруги. CM Винахід відноситься до цифрової' електроніки і призначений для використання в радіоелектронній апаратурі, де має місце цифрова обробка інформації', зокрема в селекторах імпульсів, радіолокаційних та радіонавігаційних системах Відомі пристрої затримки імпульсів, де час затримки задається тактовими імпульсами, що надходять від зовнішнього генератора (Ав.св СРСР № 1802403, Н03К5/13. 1991 р . ав.св. СРСР №1374418, Н03К5/13, 1986 p.). Але ці пристрої мають складні схемні рішення, що несе за собою певні апаратні затрати Також суттєвим недоліком таких пристроїв є обмеження у використанні із-за умови, що накладається на щілинність затримуючих імпульсів, а саме пауза між імпульсами не повинна бути меншою від тривалості самого імпульса. Відомий пристрій затримки прямокутних імпульсів (заявка Ne 94062506 від 06.06.94 МПК 6 Н03Н5/13). який затримує імпульси будь-якої Щілинності, але час затримки імпульсів є сталим, що також обмежує область його використання. Цей пристрій може бути прототипом винаходу, оскільки він найбільш близький по технічній суті до пропонованого пристрою. В основу винаходу поставлено задачу розширення області використання пристрою за рахунок досягнення можливості змінювати час затримки прямокутних імпульсів під Дією керуючої напруги Запропонований пристрій також як і відомий прототип містить перший і другий одновібратори, входи яких з'єднані з вхідною шиною і трьохвходовий мажорітарний елемент, входи якого з'єднані з виходами одновібраторів і вхідною шиною. Поставлена задача вирішується тим, що в пристрій вводяться додаткові часозадаючі елементи та елементи, які певним чином розподіляють напругу під дією зовнішньої керуючої напруги. Слід зауважити, що даний пристрій реалізовується в базі серійних інтегральних мікросхем серій ю со со складається з двох одновібраторів 01 та 02, входи яких певним чином з'єднані з вхідною шиною пристрою, мажорітарний елемент 03, перший вхід якого з'єднаний з інверсним виходом першого одновібратора, другий з вхідною шиною, а третій вхід з прямим виходом другого одновібратора Кожен одновібратор містить часозадаючі елементи • одновібратор 01 • конденсатор С1 та резистор R2. одновібратор 02 • конденсатор С2 і резистор R4, а також додаткові елементи R1 та R2 які задають діапазон зміни часу затримки пристрою. Одновібратори 01 і D2 формують імпульси однакової тривалості, які визначаються підбором часозадаючих елементів, що визначає час затримки пристрою, при цьому необхідне виконання умови С1-С2, R2=R4, R1=R2. До точок з'єднання резисторів R1 та R2 одновібратора D1 та резисторів R3 та R4 одновібратора D2 підключені катоди діодів відповідно VD1 і VD2, аноди яких підключені до емітерів транзисторів відповідно VT1 і VT2, а також до перших виводів резисторів відповідно R5 і R6, другі виводи яких підключені до шини нульового потенціалу Колектори транзисторів VT1 і VT2 підключені до шини живлення а на їх бази подається керуюча напруга. де k • поправочний коефіцєнт, що враховує серію інтегральних мікросхем, які використовуються в пристрої Поява керуючої напруги спричинює відкриття транзисторів і падіння напруги на резисторах R5 і R6, що приводить до появи певного потенціалу в точках з'єднання резисторів R1 і R2 та R3 і R4 відповідно Зростання керуючої напруги сприяє лінійному зростанню потенціалу в точках з'єднання резисторів, що приводить до поступового виключення дії резисторів R1 і R3 із кола часозадаючих елементів А у випадку, коли керуюча напруга досягає значення напруги живлення, дія резисторів R1 і R2 повністю виключається і час затримки стає мінімальним та визначається за формулою : T3=Tmin=kR2C1 =kR4C2. Для забезпечення збільшення діапазону зміни часу затримки слід підбирати резистори R1,R2,R3,R4 виходячи з умови : R1-R2 та R3»R4. Діоди VD1 і VD2 відіграють роль розділяючих елементів і запобігають падінню напруги на резисторах відповідно R5 і R6 у випадку відсутності керуючої напруги, коли транзистори VT1 і VT2 перебувають в закритому стані. Якісна характеристика залежності часу затримки від керуючої напруги, що приведена на фіг.2, визначена в процесі дослідної експлуатації пристрою, критичні точки Ттах та Tmin визначаються за вищезгаданими формулами. Отже, запропонований пристрій розширює область використання в порівнянні з прототипом із-за появи можливості регулювання часом затримки під дією керуючої напруги. 34652 D1 Еж Фіг. 1 ТіТЙП « Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
