Пристрій затримки імпульсів

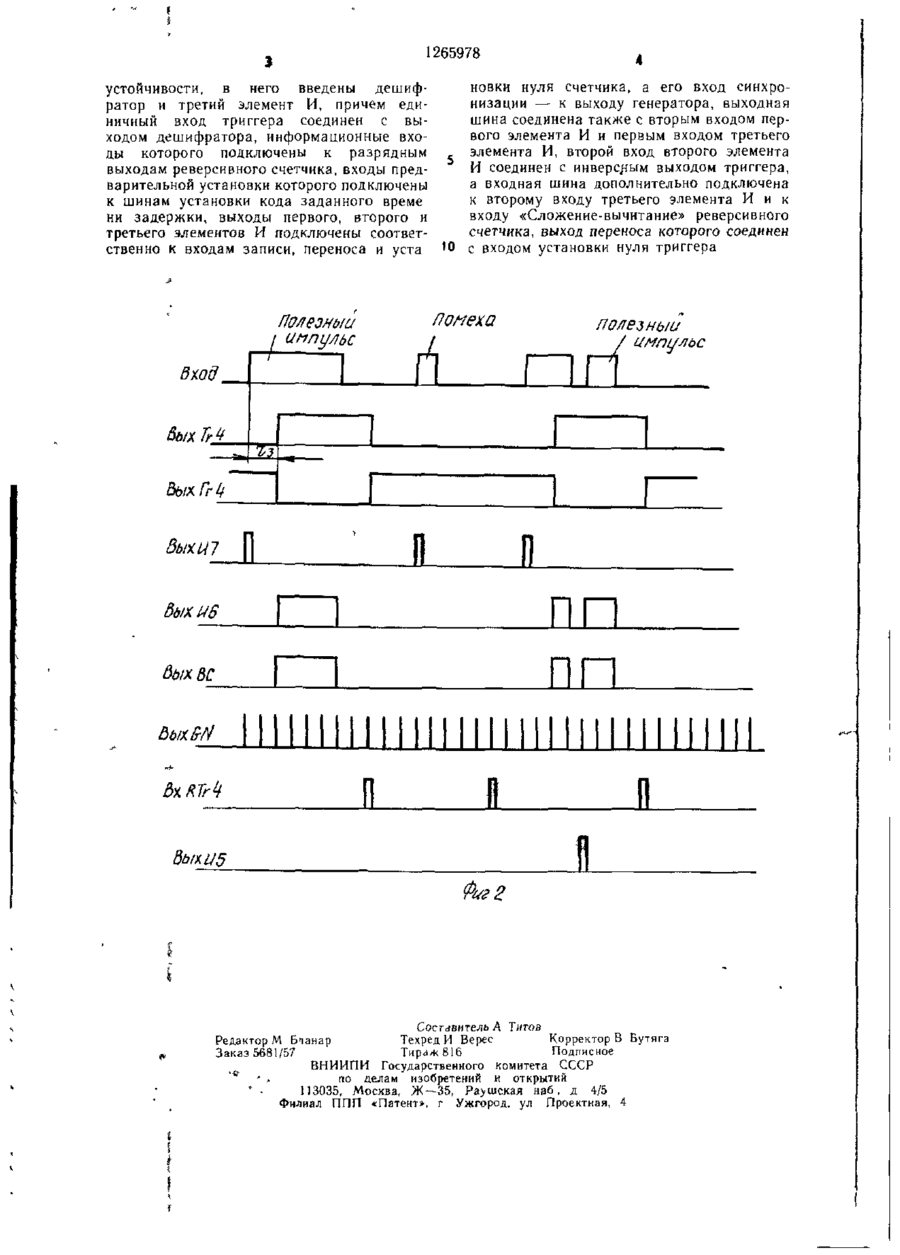

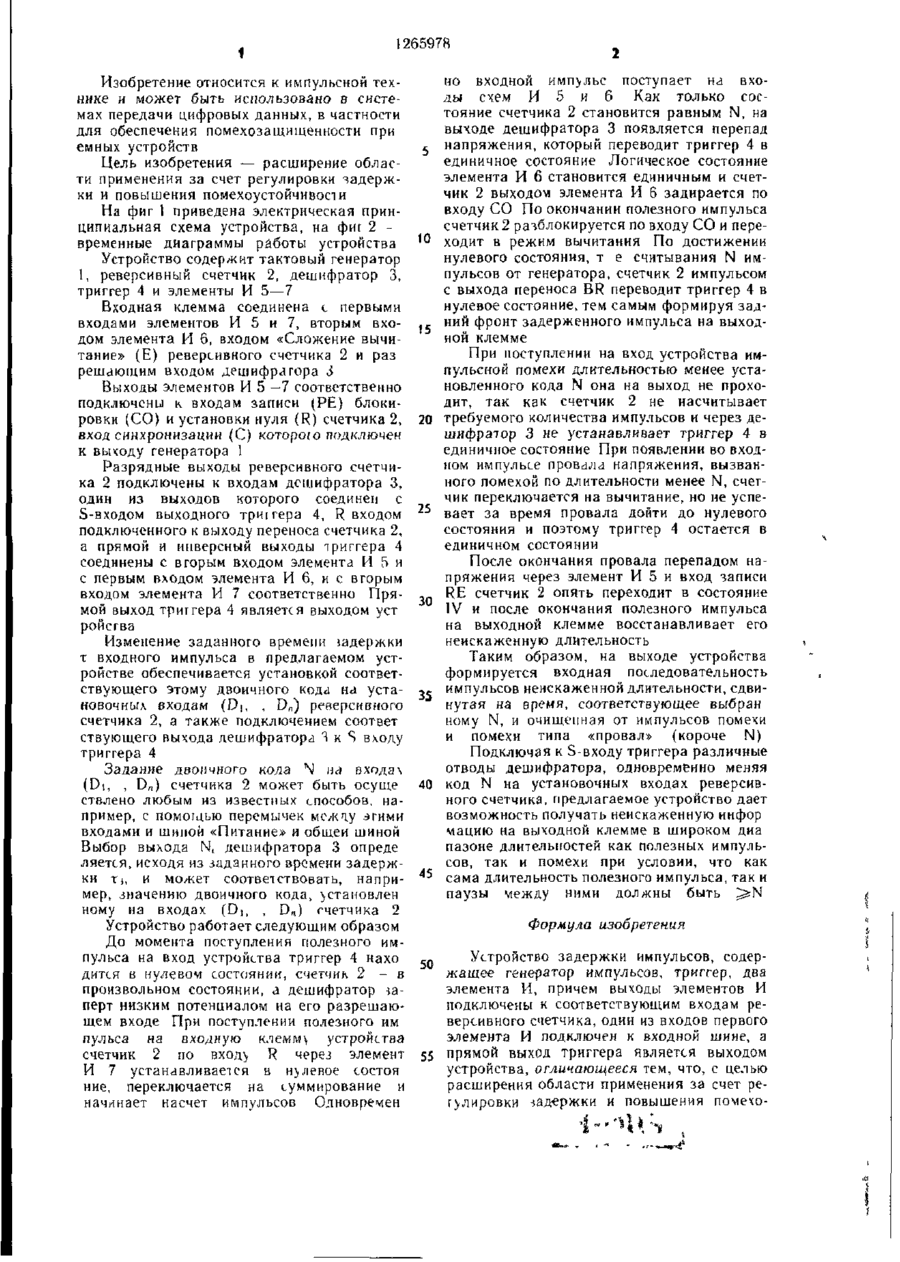

Изобретение может быть использовано в системах передачи цифровых данных, в частности для обеспечения помехозащи щенности приемных устройств Цель изобретения — расширение области применения Реверсивный счетчик (Сч) 2 при поступлении полезного импульса (ПИ) на вход уст ройства производит насчет импульсов от іенерагора 1 до состояния N В этот момент за счет перепада напряжений на вы ходе дешифратора 3 перебрасывается три гер 4 СЧ 2 остается в состоянии N до конца ПИ После окончания ПИ в режим вычитания переключается СЧ 2 и при достижении нулевого состояния переводит триггер 4 в исходное состояние и подготавливает свою цепь сброса Управление режимом работы Сч 2 производится с выхода триггера 4 и ПИ через три элемента И 5, 6 и 7 Устройство позво ляет задерживать ПИ на время, не завися щее от его длительности, и защищать ПИ от импульсной помехи 2 ил ГО выкад СП со 00 ЙІФ-1П 1 1265978 Изобретение относится к импульсной технике и может быть использовано в системах передачи цифровых данных, в частности для обеспечения помехозащищенности при емных устройств Цель изобретения — расширение области применения за счет регулировки задержки и повышения помехоустойчивости На фиг 1 приведена электрическая принципиальная схема устройства, на фиг 2 временные диаграммы работы устройства Устройство содержит тактовый генератор 1, реверсивный счетчик 2, дешифратор 3, триггер 4 и элементы И 5—7 Входная клемма соединена с первыми входами элементов И 5 и 7, вторым входом элемента И б, входом «Сложение вычитание» (Е) реверсивного счетчика 2 и раз решающим входом дешифратора 3 Выходы элементов И 5 —7 соответственно подключены к входам записи (РЕ) блокировки (СО) и установки нуля (R) счетчика 2, вход синхронизации (С) которою подключен к выходу генератора 1 Разрядные выходы реверсивного счетчика 2 подключены к входам дешифратора 3, один из выходов которого соединен с S-входом выходного триігера 4, R входом подключенного к выходу переноса счетчика 2, а прямой и инверсный выходы триггера 4 соединены с вторым входом элемента И 5 и с первым входом элемента И 6, и с вторым входом элемента И 7 соответственно Прямой выход триггера 4 является выходом уст ройсгва Изменение заданного времени іадержки т входного импульса в предлагаемом устройстве обеспечивается установкой соответствующего этому двоичного кода на установочных входам (D[, , D,,) реверсивного счетчика 2, а также подключением соответ ствующего выхода дешифратора 1 к S входу триггера 4 Задание двоичного кода N гы входах (Di, , D,,) счетчика 2 может быть осуще ствлено любым из известных способов, например, с помощью перемычек межау этими входами и шиной «Питание» и общей шиной Выбор выхода N, дешифратора 3 опреде ляется, исходя из заданного времени задержки ть и может соответствовать, например, значению двоичного кода, установлен ному на входах (D,, , О„) счетчика 2 Устройство работает следующим образом До момента поступления полезного импульса на вход устройства триггер 4 нахо дится в нулевом состоянии, счетчик 2 - в произвольном состоянии, а дешифратор заперт низким потенциалом на его разрешающем входе При поступлении полезного им пульса на входную клемм\ устройства счетчик 2 по вход> R через элемент И 7 устанавливается в н>левое состоя ние, переключается на суммирование и начинает насчет импульсов Одновремен но входной имп>льс поступает на входы схем И 5 и б Как только состояние счетчика 2 становится равным N, на выходе дешифратора 3 появляется перепад напряжения, который переводит триггер 4 в единичное состояние Логическое состояние элемента И 6 становится единичным и счетчик 2 выходом элемента И 6 задирается по входу СО По окончании полезного импульса счетчик 2 разблокируется по входу СО и пере10 ходит в режим вычитания По достижении нулевого состояния, т е считывания N импульсов от генератора, счетчик 2 импульсом с выхода переноса BR переводит триггер 4 в нулевое состояние, тем самым формируя задний фронт задерженного импульса на выход15 ной клемме 20 25 30 35 40 45 При поступлении на вход устройства импульсной помехи длительностью менее установленного кода N она на выход не проходит, так как счетчик 2 не насчитывает требуемого количества импульсов и через дешифратор 3 не устанавливает триггер 4 в единичное состояние При появлении во входном импульсе провала напряжения, вызванного помехой по длительности менее N, счетчик переключается на вычитание, но не успевает за время провала дойти до нулевого состояния и поэтому триггер 4 остается в единичном состоянии После окончания провала перепадом напряжения через элемент И 5 и вход записи RE счетчик 2 опять переходит в состояние IV и после окончания полезного импульса на выходной клемме восстанавливает его неискаженную длительность Таким образом, на выходе устройства формируется входная последовательность импульсов неискаженной длительности, сдвинутая на время, соответствующее выбран ному N, и очищенная от импульсов помехи и помехи типа «провал» {короче N) Подключая к S-входу триггера различные отводы дешифратора, одновременно меняя код N на установочных входах реверсивного счетчика, предлагаемое устройство дает возможность получать неискаженную инфор мацию на выходной клемме в широком диа пазоне длительностей как полезных импульсов, так и помехи при условии, что как сама длительность полезного импульса, так и паузы между ними должны быть ^ N Формула изобретения Устройство задержки импульсов, содер 50 жащее генератор импульсов, триггер, два элемента И, причем выходы элементов И подключены к соответствующим входам реверсивного счетчика, один из входов первого элемента И подключен к входной шине, а 55 прямой выход триггера является выходом устройства, отличающееся тем, что, с целью расширения области применения за счет рег>лировки задержки и повышения почехо 1265978 устойчивости, в него введены дешифратор и третий элемент И, причем единичный вход триггера соединен с выходом дешифратора, информационные входы которого подключены к разрядным выходам реверсивного счетчика, входы предварительной установки которого подключены к шинам установки кода заданного време ни задержки, выходы первого, второго и третьего элементов И подключены соответственно к входам записи, переноса и уста 10 Полезный і импульс новки нуля счетчика, а его вход синхронизации — к выходу генератора, выходная шина соединена также с вторым входом первого элемента И и первым входом третьего элемента И, второй вход второго элемента И соединен с инверсным выходом триггера, а входная шина дополнительно подключена к второму входу третьего элемента И и к входу «Сложение-вычитание» реверсивного счетчика, выход переноса которого соединен с входом установки нуля триггера Помеха полезный / импульс Вход л ЗыхЩ і дых Мб dblX вС п п Фиг Z Составитель А Титов Редактор М Бтанар Техред И Верес Корректор В Бутяга Заказ 5681/57 Тираж 816 Подписное ВНИИПИ Государственного комитета СССР •* по делам изобретений и открытий * . 113035, Москва, Ж—35, Ра>шская наб, д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
