Сівалка касетна пневматична

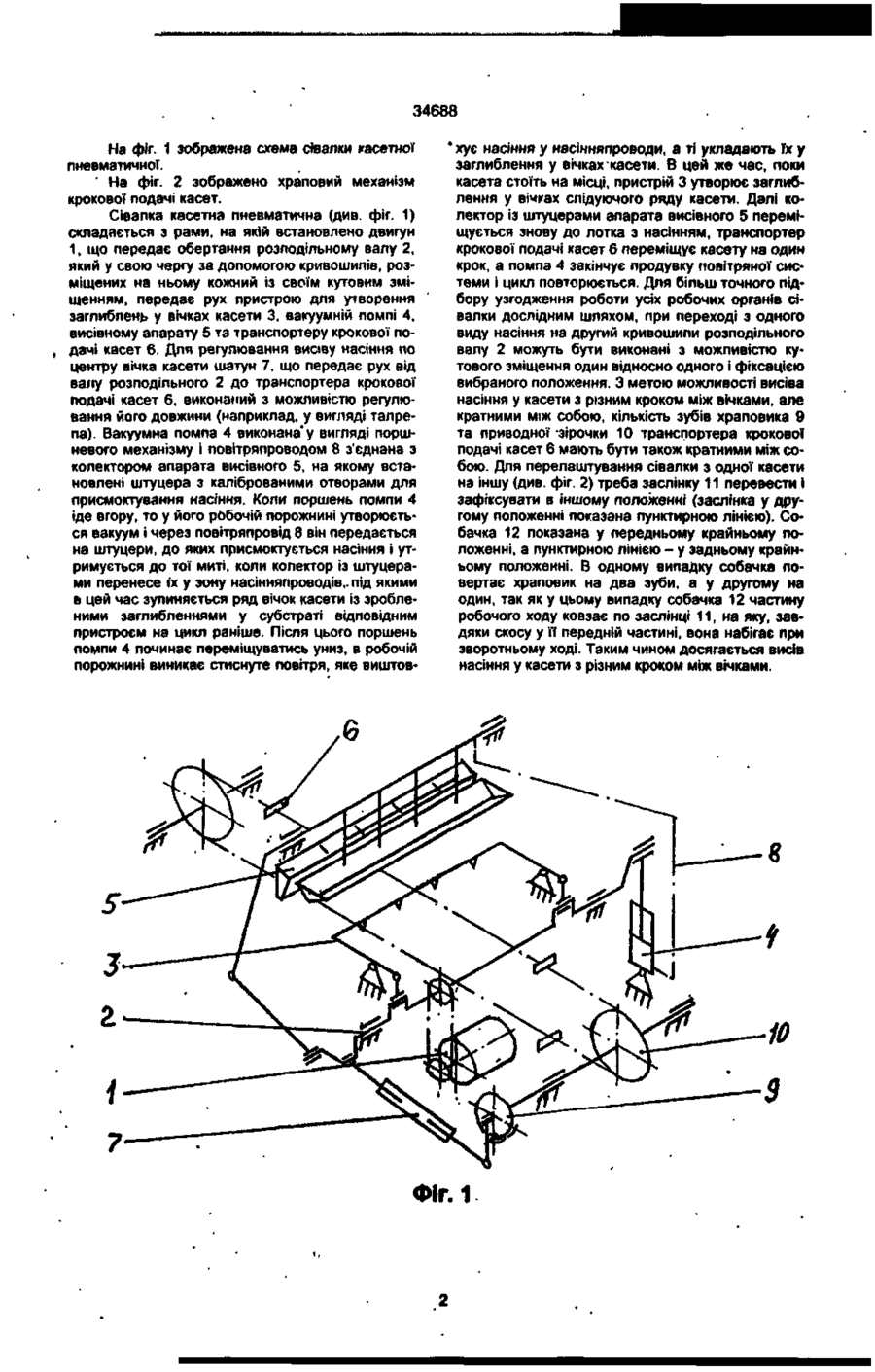

1. Сівалка касетна пневматична, складена з транспортера крокової подачі касет, висівного апарату, вакуумної помпи та пристрою для утворення заглиблень у вічках касети, яка в і д р і з н я є т ь с я т и м , що привід>і узгодження роботи усіх робочих органів сівалки здійснюється кривошипами розподільного валу, при цьому, шатун, що передає рух від кривошипа розподільного валу храповому механізму транспортера крокової по дачі касет, виконаний з можливістю регулювання його довжини, а у кільцевій зоні між храповим колесом та траєкторією руху вісі собачки встановлена заслінка з можливістю регулювання її робочого положення. 2. Сівалка по п. 1, яка в і д р і з н я є т ь с я тим, що кривошипи розподільного валу виконані з можливістю кутового зміщення відносно один одного та фіксацією вибраного положення. 3. Сівалка по п. 1, яка в і д р і з н я є т ь с я тим, що кількість зубів храпового колеса кратна або дорівнює кількості зубів ведучої зірочки транспортера крокової подачі касет 4. Сівалка по п. 1, яка в і д р і з н я є т ь с я тим, що шатун, який передає рух від кривошипа розподільного валу храповому механізму транспортера крокової подачі касет, виконаний у вигляді талрепа. 5. Сівалка по п. 1, яка в і д р і з н я є т ь с я тим, що вакуумна помпа виконана у вигляді поршньового механізму, який приводиться в рух кривошипом розподільного валу. Вона відноситься до сільськогосподарського машинобудування, а саме до сівалок. Відомий пристрій для посіву насіння у розсадні ящики (патент Японії А01С7/08 №58-226178 від 920710 № 1-1050), який вбирає в себе раму, висіваючий апарат, пристрій крокової подачі ящиків та елементи електро- та пневмоавтоматики для узгодження роботи усіх робочих органів. Така конструкція пристрою передбачає використання компресора для вироблення стиснутого повітря, а також елементів електро- та пневмоавтоматики. Це робить її вартість досить високою. В основу винаходу поставлено задачу на сівалці касетній пневматичній шляхом застосування у конструкції розподільного валу механічно з'єднаного з усіма робочими органами забезпечити зменшення кількості складових вузлів та деталей, підвищення надійності, зменшення маси і рівня шуму та здешевлення конструкції. Суть винаходу полягає у тому, що привід і узгодження роботи усіх робочих органів сівалки здійснюється кривошипами розподільного валу, а шатун, щ о передає рух від кривошипа розподіль ного валу до храпового механізму транспортера крокової подачі касет, виконаний з можливістю регулювання його довжини (для узгодження роботи транспортера крокової подачі і висіваючого апарата), а у кільцевій зоні між храповим колесом та траєкторією руху вісі собачки встановлена заслінка з можливістю регулювання її робочого положення (для переходу на сівбу з іншим кроком). Для більш точного регулювання узгодження роботи кожного робочого органу кривошипи розподільного валу виконані з можливістю кутового зміщення відносно один одного та фіксацією вибраного положення. Для запобігання збою кроку транспортера крокової подачі касет кількість зубів храпового колеса має бути кратною або дорівнювати кількості зубів ведучої зірочки того ж транспортера. Вакуумна помпа, необхідна для роботи висіваючого апарата, виконана у вигляді поршньового механізму, який приводиться в рух кривошипом розподільного валу (це дозволяє обійтися без використання залЬрного клапану та механізму його керуванням, а також додає операцію продувки висіваючого апарату при його неробочому ході). 00 CO С0 "^І* CO р &
