Спосіб електроерозійної обробки

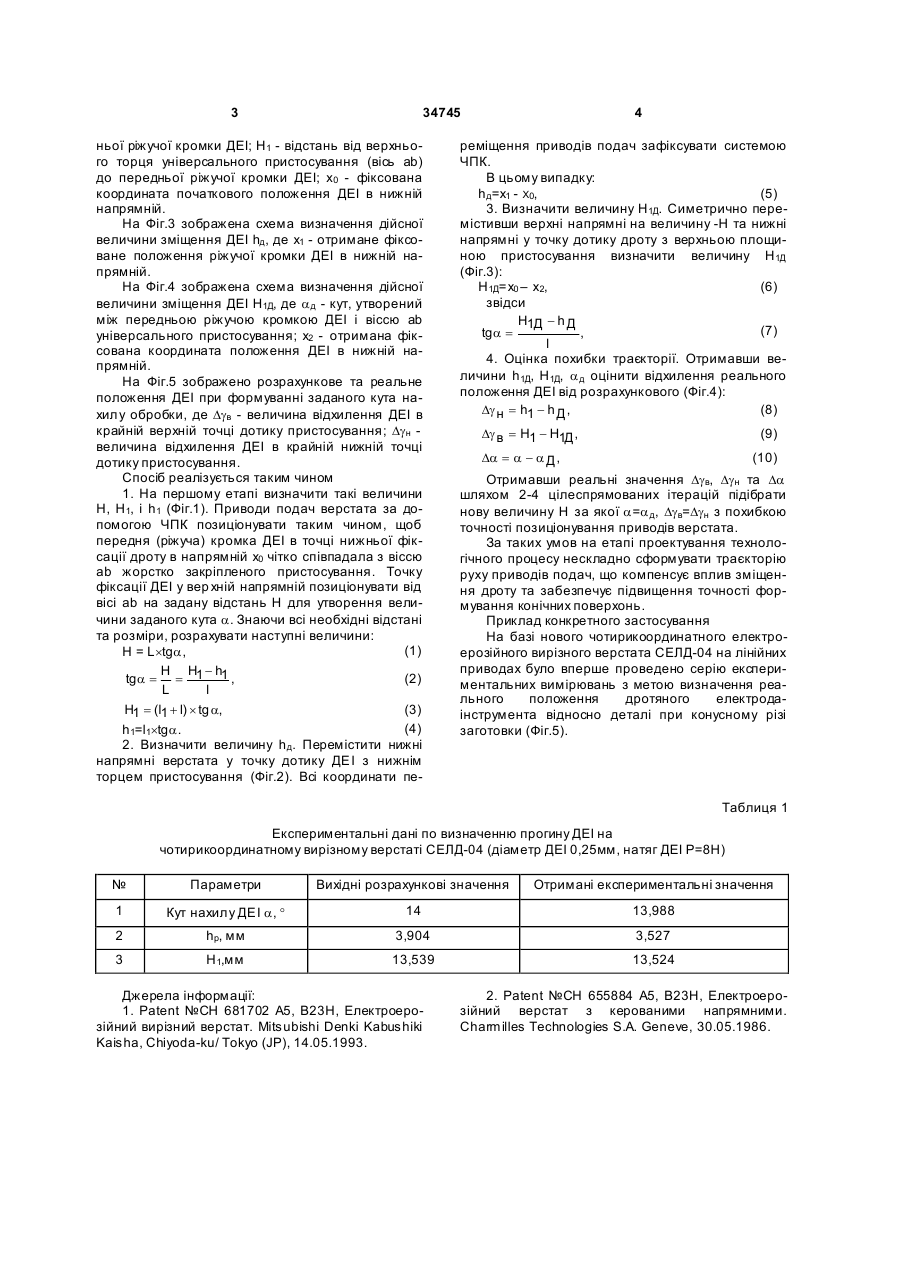

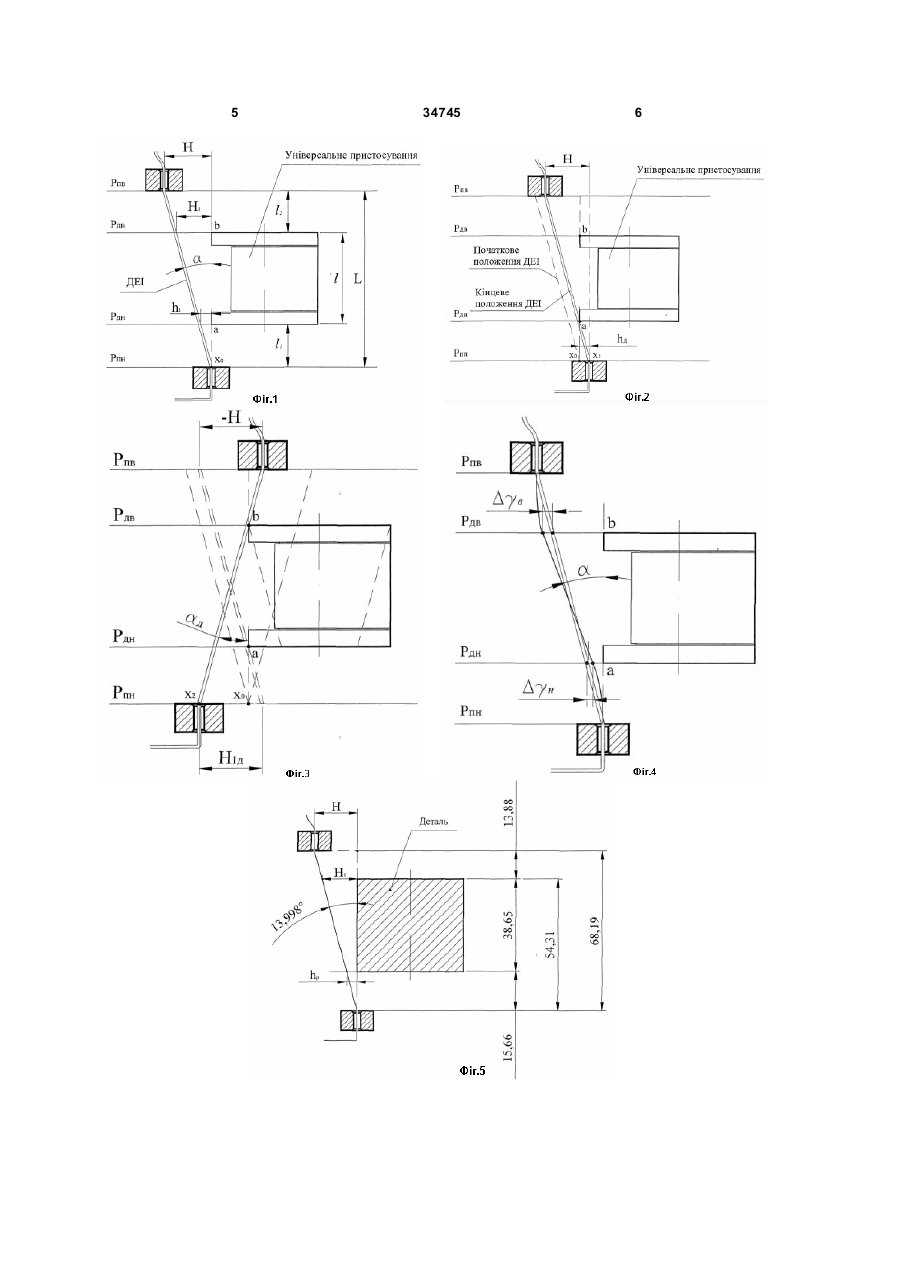

Спосіб чотирикоординатної електроерозійної обробки, який відрізняється тим, що попередньо траєкторія руху приводів подач електроерозійного верстата коригується на величину, яка розраховується шляхом 2-4 ітерацій послідовного визначення розрахункового та реального положення дротяного електрода і відхилень між цими величинами до узгодження розрахункового та реального положень дротяного електрода. (19) (21) u200802188 (22) 20.02.2008 (24) 26.08.2008 (46) 26.08.2008, Бюл.№ 16, 2008 р. (72) ШИТИК ОЛЕКСАНДР ЮРІЙОВИЧ, UA, ОСИПЕНКО ВАСИЛЬ ІВАНОВИЧ, U A, СТУПАК ДЕНИС ОЛЕГОВИЧ, UA (73) ЧЕРКАСЬКИЙ ДЕРЖАВНИЙ ТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ, UA 3 34745 ньої ріжучої кромки ДЕІ; Н1 - відстань від верхнього торця універсального пристосування (вісь ab) до передньої ріжучої кромки ДЕІ; x0 - фіксована координата початкового положення ДЕІ в нижній напрямній. На Фіг.3 зображена схема визначення дійсної величини зміщення ДЕІ hд, де x1 - отримане фіксоване положення ріжучої кромки ДЕІ в нижній напрямній. На Фіг.4 зображена схема визначення дійсної величини зміщення ДЕІ H1Д, де a д - кут, утворений між передньою ріжучою кромкою ДЕІ і віссю ab універсального пристосування; х2 - отримана фіксована координата положення ДЕІ в нижній напрямній. На Фіг.5 зображено розрахункове та реальне положення ДЕІ при формуванні заданого кута нахилу обробки, де Dgв - величина відхилення ДЕІ в крайній верхній точці дотику пристосування; Dgн величина відхилення ДЕІ в крайній нижній точці дотику пристосування. Спосіб реалізується таким чином 1. На першому етапі визначити такі величини Н, Н1, і h1 (Фіг.1). Приводи подач верстата за допомогою ЧПК позиціонувати таким чином, щоб передня (ріжуча) кромка ДЕІ в точці нижньої фіксації дроту в напрямній х0 чітко співпадала з віссю ab жорстко закріпленого пристосування. Точку фіксації ДЕІ у вер хній напрямній позиціонувати від вісі ab на задану відстань Н для утворення величини заданого кута a. Знаючи всі необхідні відстані та розміри, розрахувати наступні величини: (1) H = L´tga, H H1 - h1 tga = = , (2) L l H1 = (l1 + l) ´ tg a, (3) (4) h1=l1´tga. 2. Визначити величину hд. Перемістити нижні напрямні верстата у точку дотику ДЕІ з нижнім торцем пристосування (Фіг.2). Всі координати пе 4 реміщення приводів подач зафіксувати системою ЧПК. В цьому випадку: hд=x1 - X0, (5) 3. Визначити величину Н 1Д. Симетрично перемістивши верхні напрямні на величину -Н та нижні напрямні у точку дотику дроту з верхньою площиною пристосування визначити величину Н 1Д (Фіг.3): H1Д=x0 – x2, (6) звідси H1Д - h Д (7) tga = , l 4. Оцінка похибки траєкторії. Отримавши величини h1Д, Н1Д, a д оцінити відхилення реального положення ДЕІ від розрахункового (Фіг.4): Dg н = h1 - h Д , (8) Dg в = H1 - H1Д , (9) Da = a - a Д , (10) Отримавши реальні значення Dgв, Dgн та Da шляхом 2-4 цілеспрямованих ітерацій підібрати нову величину Н за якої a=a д, Dgв=Dgн з похибкою точності позиціонування приводів верстата. За таких умов на етапі проектування технологічного процесу нескладно сформувати траєкторію руху приводів подач, що компенсує вплив зміщення дроту та забезпечує підвищення точності формування конічних поверхонь. Приклад конкретного застосування На базі нового чотирикоординатного електроерозійного вирізного верстата СЕЛД-04 на лінійних приводах було вперше проведено серію експериментальних вимірювань з метою визначення реального положення дротяного електродаінструмента відносно деталі при конусному різі заготовки (Фіг.5). Таблиця 1 Експериментальні дані по визначенню прогину ДЕІ на чотирикоординатному вирізному верстаті СЕЛД-04 (діаметр ДЕІ 0,25мм, натяг ДЕІ Р=8Н) № Параметри Вихідні розрахункові значення Отримані експериментальні значення 1 Кут нахилу ДЕІ a, ° 14 13,988 2 hp, мм 3,904 3,527 3 H1,мм 13,539 13,524 Джерела інформації: 1. Patent №CH 681702 А5, В23Н, Електроерозійний вирізний верстат. Mitsubishi Denki Kabushiki Kaisha, Chiyoda-ku/ Tokyo (JP), 14.05.1993. 2. Patent №CH 655884 А5, В23Н, Електроерозійний верстат з керованими напрямними. Charmilles Technologies S.A. Geneve, 30.05.1986. 5 34745 6 7 Комп’ютерна в ерстка Л.Литв иненко 34745 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
