Спосіб виготовлення металевих електродів-інструментів для електроерозійної обробки
Номер патенту: 33600
Опубліковано: 15.02.2001
Автори: Осипенко Василь Іванович, Лукашенко Валентина Максимівна, Ступак Денис Олегович, Поляков Святослав Петрович
Текст

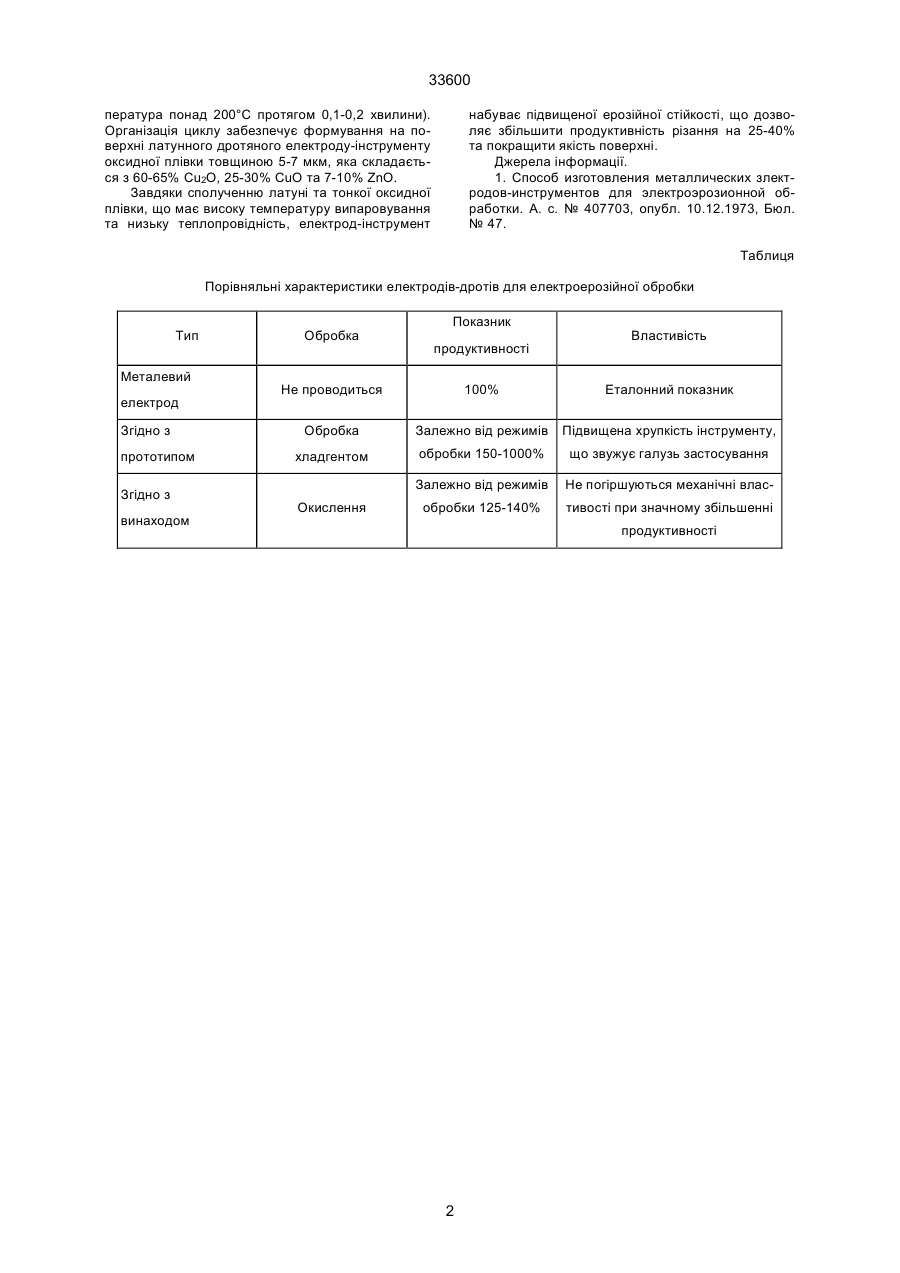

Спосіб виготовлення металевих електродівінструментів для електроерозійної обробки шля 33600 пература понад 200°С протягом 0,1-0,2 хвилини). Організація циклу забезпечує формування на поверхні латунного дротяного електроду-інструменту оксидної плівки товщиною 5-7 мкм, яка складається з 60-65% Cu2O, 25-30% CuO тa 7-10% ZnO. Завдяки сполученню латуні та тонкої оксидної плівки, що має високу температуру випаровування та низьку теплопровідність, електрод-інструмент набуває підвищеної ерозійної стійкості, що дозволяє збільшити продуктивність різання на 25-40% та покращити якість поверхні. Джерела інформації. 1. Способ изготовления металлических злектродов-инструментов для электроэрозионной обработки. А. с. № 407703, опубл. 10.12.1973, Бюл. № 47. Таблиця Порівняльні характеристики електродів-дротів для електроерозійної обробки Тип Металевий електрод Згідно з прототипом Згідно з винаходом Обробка Показник продуктивності Не проводиться Обробка 100% Властивість Еталонний показник Залежно від режимів Підвищена хрупкість інструменту, Окислення обробки 150-1000% що звужує галузь застосування Залежно від режимів хладгентом Не погіршуються механічні влас обробки 125-140% тивості при значному збільшенні продуктивності 2 33600 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of manufacturing the metallic tool electrodes for electric erosion machining
Автори англійськоюLukashenko Valentyna Maksymivna, Osypenko Vasyl Ivanovych, Poliakov Sviatoslav Petrovych, Stupak Denys Olehovych
Назва патенту російськоюСпособ изготовления металлических электродов-инструментов для электроэрозионной обработки
Автори російськоюЛукашенко Валентина Максимовна, Осипенко Василий Иванович, Поляков Святослав Петрович, Ступак Денис Олегович
МПК / Мітки
МПК: B23K 35/00
Мітки: спосіб, виготовлення, обробки, металевих, електроерозійної, електродів-інструментів
Код посилання
