Пристрій електроживлення постійного струму

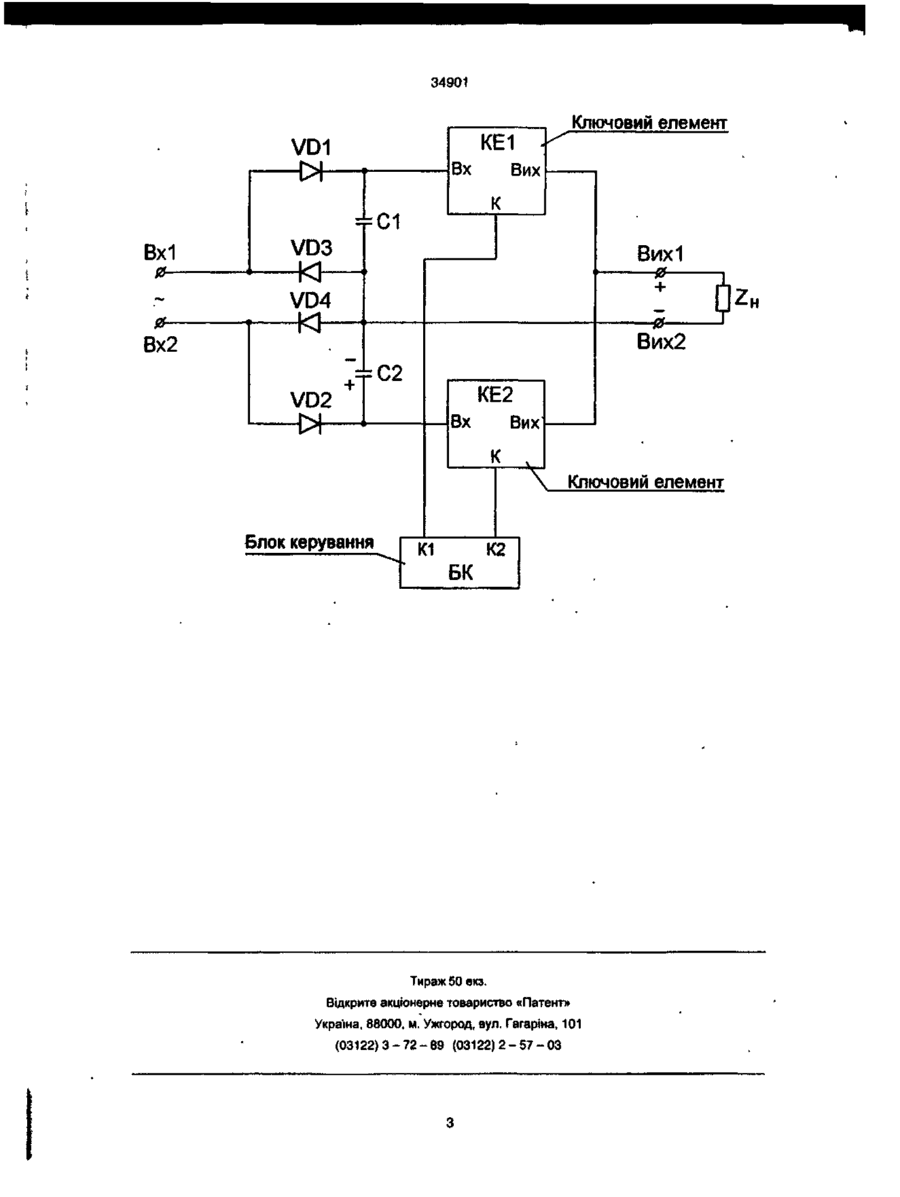

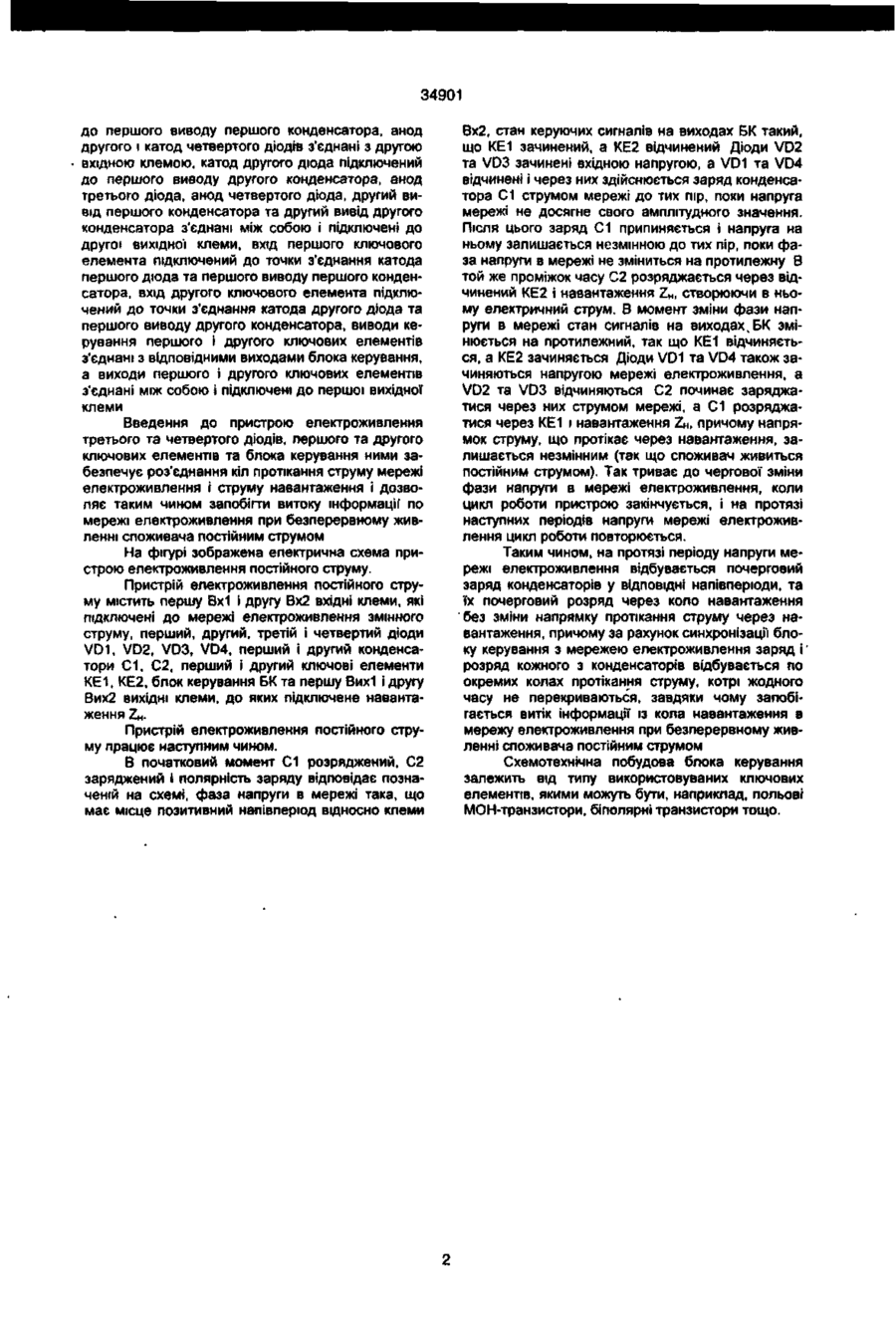

Пристрій електроживлення постійного струму що містить першу та другу ВХІДНІ клеми, перший та другий діоди, перший та другий конденсатори який відрізняється тим що до нього введені третій та четвертий діоди, перший та другий ключові елементи та синхронізований з мережею електроживлення блок керування ключовими елементами, причому ВХІДНІ клеми підключені до мережі електроживлення змінного струму, анод першого і катод третього ДІОДІВ з єднані з першою вхідною клемою, катод першого діода підключений до першого виводу першого конденсатора анод другого і катод четвертого ДІОДІВ з'єднані з другою вхідною клемою, катод другого діода підключений до першого виводу другого конденсатора, анод третього діода, анод четвертого діода, другий вивід першого конденсатора та другий вивід другого конденсатора з'єднані між собою і підключені до другої вихідної клеми, вхід першого ключового елемента підключений до точки з'єднання катода першого діода та першого виводу першого конденсатора, вхід другого ключового елемента підключений до точки з'єднання катода другого діода та першого виводу другого конденсатора, виводи керування першого і другого ключових елементів з'єднані з відповідни ми виходами блока керування, а виходи першого і другого ключових елементів з'єднані між собою і підключені до першої вихідної клеми Винахід належить до галузі електроживлення і може бути використаний для живлення постійним струмом радіотехнічної та електронно-обчислювальної апаратури, зокрема, для запобігання витоку інформації по мережі електроживлення гий діоди, та перший і другий конденсатори Такий пристрій не мгстить рухомих частин, може мати невеликі габарити та масу і високий коефіцієнт корисної дл Недоліком прототипу є те, що він не запобігає витоку інформації по мережі електроживлення, оскільки під час роботи пристрою коло струму навантаження перекривається з колом струму мережі електроживлення В основу винаходу поставлена задача запобігти витоку інформації по мережі електроживлення при безперервному живленні споживача постійним струмом шляхом введення до пристрою нових елементів для роз'єднання кіл протікання струму мережі електроживлення і струму навантаження Поставлена задача вирішується тим, що до пристрою електроживлення, що містить першу та другу ВХІДНІ клеми, перший та другий діоди, перший та другий конденсатори, додатково введені третій та четвертий діоди, перший та другий ключові елементи та синхронізований з мережею електроживлення блок керування ключовими елементами, причому ВХІДНІ клеми підключені до мережі електроживлення змінного струму, анод першого і катод третього ДІОДІВ з'єднані з першою вхідною клемою катод першого діода підключений ВІДОМІ пристрої електроживлення, що міс тять дві електричні машини - двигун змінного струму та генератор постійного струму {руч , напр , Белопольский И И Источники питания радиоустройств - М , "Энергия", 1971, стр 175), вали яких механічно зв'язані, причому двигун підключений до мережі електроживлення, а генератор до електричного навантаження (споживача електроенергії) В таких пристроях коло протікання струму навантаження і коло мережі електроживлення повністю роз'єднані, що не дає можливості витоку інформації по мережі Недоліком таких пристроїв є наявність рухомих частин, великі габарити та маса, низький коефіцієнт корисної ди Найбільш близьким за технічною суттю до заявленого є вибраний як прототип пристрій електроживлення (див , напр , Ленк Дж Электронные схемы Практическое руководство Пер с англ М , "Мир", 1985, стр 98, рис 3 8), що містить першу та другу ВХІДНІ клеми, що підключені до мережі електроживлення змінного струму, перший і дру О 0) со О) 34901 до першого виводу першого конденсатора, анод другого і катод четвертого діодів з'єднані з другою вхідною клемою, катод другого діода підключений до першого виводу другого конденсатора, анод третього діода, анод четвертого діода, другий вивід першого конденсатора та другий вивід другого конденсатора з'єднані між собою і підключені до другої вихідної клеми, вхід першого ключового елемента підключений до точки з'єднання катода першого діода та першого виводу першого конденсатора, вхід другого ключового елемента підключений до точки з'єднання катода другого діода та першого виводу другого конденсатора, виводи керування першого і другого ключових елементів з'єднані з відповідними виходами блока керування, а виходи першого і другого ключових елементів з'єднані між собою і підключені до першої вихідної клеми Введення до пристрою електроживлення третього та четвертого діодів, першого та другого ключових елементів та блока керування ними забезпечує роз'єднання кіл протікання струму мережі електроживлення і струму навантаження і дозволяє таким чином запобігти витоку інформації' по мережі електроживлення при безперервному живленні споживача постійним струмом На фігурі зображена електрична схема пристрою електроживлення постійного струму. Пристрій електроживлення постійного струму містить першу Вх1 і другу Вх2 вхідні клеми, які підключені до мережі електроживлення змінного струму, перший, другий, третій і четвертий діоди VD1, VD2, VD3, VD4, перший і другий конденсатори С1, С2, перший і другий ключові елементи КЕ1, КЕ2, блок керування БК та першу Вих1 і другу Вих2 вихідні клеми, до яких підключене навантаження Z«. Пристрій електроживлення постійного струму працює наступним чином. В початковий момент С1 розряджений, С2 заряджений і полярність заряду відповідає позначеній на схемі, фаза напруги в мережі така, що має місце позитивний напівперюд відносно клеми Вх2, стан керуючих сигналів на виходах БК такий, що КЕ1 зачинений, а КЕ2 відчинений Діоди VD2 та VD3 зачинені вхідною напругою, a VD1 та VD4 відчинені і через них здійснюється заряд конденсатора С1 струмом мережі до тих пір, поки напруга мережі не досягне свого амплітудного значення. Після ЦЬОГО заряд С1 припиняється і напруга на ньому залишається незмінною до тих пір, поки фаза напруги в мережі не зміниться на протилежну В той же проміжок часу С2 розряджається через відчинений КЕ2 і навантаження ZH, створюючи в ньому електричний струм. В момент зміни фази напруги в мережі стан сигналів на виходах БК змінюється на протилежний, так що КЕ1 відчиняється, а КЕ2 зачиняється Діоди VD1 та VD4 також зачиняються напругою мережі електроживлення, а VD2 та VD3 відчиняються С2 починає заряджатися через них струмом мережі, а С1 розряджатися через КЕ1 і навантаження ZH, причому напрямок струму, що протікає через навантаження, залишається незмінним (так що споживач живиться постійним струмом). Так триває до чергової зміни фази напруги в мережі електроживлення, коли цикл роботи пристрою закінчується, і на протязі наступних періодів напруги мережі електроживлення цикл роботи повторюється. Таким чином, на протязі періоду напруги мережі електроживлення відбувається почерговий заряд конденсаторів у відповідні напівперюди, та їх почерговий розряд через коло навантаження без зміни напрямку протікання струму через навантаження, причому за рахунок синхронізації блоку керування з мережею електроживлення заряд і' розряд кожного з конденсаторів відбувається по окремих колах протікання струму, котрі жодного часу не перекриваються, завдяки чому запобігається витік інформації із кола навантаження в мережу електроживлення при безперервному живленні споживача постійним струмом Схемотехнічна побудова блока керування залежить від типу використовуваних ключових елементів, якими можуть бути, наприклад, польові МОН-транзистори, біполярні транзистори тощо. 34901 Ключовий елемент Bx2 \ Ключовий елемент блок керування БК Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
