Електромагнітний екран

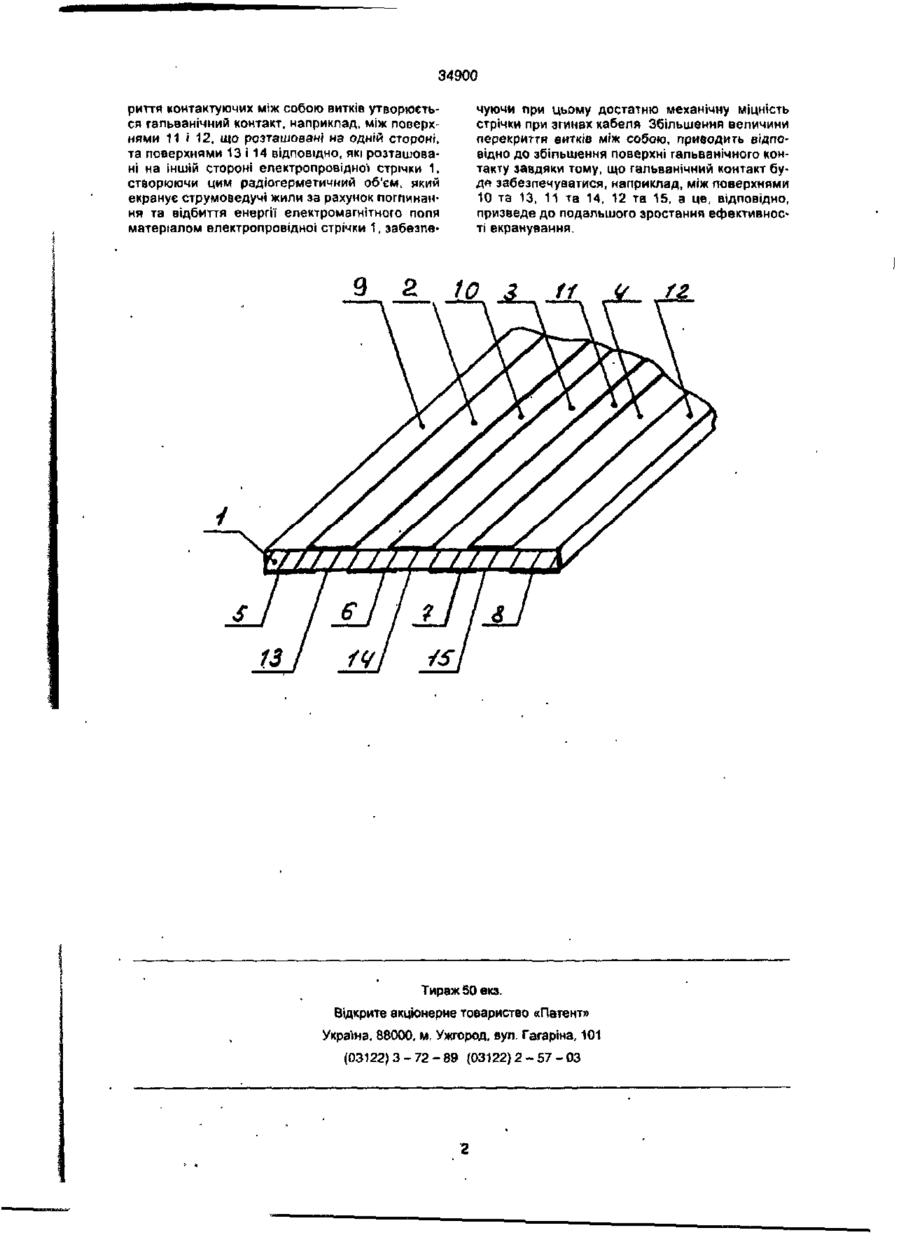

Електромагнітний екран, що містить електропровідну стрічку та нанесене на неї зміцнююче покриття, який відрізняється тим, що зміцнююче покриття виконане у вигляді смуг, які чергуються по обидві сторони електропровідної стрічки, при цьому краї смуг, що розміщені на різних сторонах стрічки, перекривають один одного або, принаймні, розташовані на одному рівні Винахід належить до галузі телекомунікаційної та комп'ютерної техніки, і може бути використаний, зокрема, для електромагнітного екранування кабелів комп'ютерів та їх мереж Відомі електромагнітні екрани, що містять алюмінієву стрічку, яка спірально намотана поверх ізольованих струмоведучих жил (див , напр , Белоруссов Н И. и д р . Электрические кабели, провода и шнуры Справочник М ; «Энергоатомиздат», 1988. с 19, 361) Недоліком цих екранів є недостатня механічна міцність алюмінієвої стрічки, що приводить до її зруйнування при згинах кабеля Найбільш близьким за технічною суттю до запропонованого є вибраний як прототип електромагнітний екран, що містить алюмінієву стрічку з нанесеним на одну з її сторін по усій поверхні зміцнюючим покриттям з поліестеру, яка намотана спірально поверх ізольованих струмоведучих жил з перекриттям частин поверхонь витків стрічки між собою (див. Каталог "Electronic products guide" фірми "ЗМ" (США), 1997, с. 19}. Недоліком прототипу є наявність зазору між частинами поверхонь витків електропровідної стрічки, що перекриваються, з висотою, не меншою за товщину зміцнюючого покриття, та з довжиною, рівною довжині стрічки, і, як наслідок, відсутність контакту між витками стрічки, що перекриваються, на протязі усієї' довжини стрічки, що не дозволяє . забезпечити достатню ефективність екранування. В основу винаходу поставлена задача удосконалення електромагнітного екрана шляхом придания нової форми зміцнюючому покриттю, що забезпечило б підвищення ефективності екранування Поставлена задача вирішується тим, що в електромагнітному екрані, який містить електроп ровідну стрічку та нанесене на неї зміцнююче покриття, останнє згідно з винаходом виконане у вигляді смуг, які чергуються по обидві сторони електропровідної стрічки, при цьому краї смуг, що розміщені на різних сторонах стрічки, перекривають один одного або, принаймні, розташовані на одному рівні Виконання зміцнюючого покриття у вигляді смуг, які чергуються по обидві сторони електропровідної стрічки, таким чином, що краї смуг, розміщених на різних сторонах стрічки, перекривають один одного або, принаймні, розташовані на одному рівні, забезпечує те, що кожна частина електропровідної стрічки, яка є вільною від зміцнюючого покриття по одній своїй стороні, зміцнена покриттям по іншій, в результаті чого зміцнюється стрічка в цілому, а при намотці на струмоведучі жили створюються численні гальванічні контакти по всіх контактуючих між собою поверхнях, аїльних від зміцнюючого покриття та розташованих з різних сторін стрічки, що приводить до підвищення ефективності екранування На графічному зображенні показаний електромагнітний екран в розрізі Електромагнітний екран містить електропровідну стрічку 1, напр. з алюмінієвої фольги товщиною 70 мкм, із зміцнюючим покриттям, наприклад з полімерного матеріалу {поліестеру, поліетилену тощо) товщиною 10 мкм, виконаним у вигляді смуг 2, 3, 4, 5, 6, 7, 8, які чергуються по обидві сторони електропровідної стрічки 1, залишаючи при цьому поверхні 9, 10, 11, 12, 13, 14 і 15 вільними від зміцнюючого покриття, тобто електропровідними. При спіральній намотці електропровідної стрічки 1 поверх струмоведучих жил (на гр.афічному зображенні не показано) за умови перек о о о> со < 34900 риття контактуючих між собою витків утворюється гальванічний контакт, наприклад, між поверхнями 11 і 12, що розташовані на одній стороні, та поверхнями 13 і 14 відповідно, які розташовані на іншій стороні електропровідної стрічки 1, створюючи цим радіогерметичмий об'єм, який екранує струмоведучі жили за рахунок поглинання та відбиття енергії електромагнітного поля матеріалом електропровідної стрічки 1. забезпе чуючи при цьому достатню механічну міцність стрічки при згинах кабеля Збільшення величини перекриття витків між собою, приводить відповідно до збільшення поверхні гальванічного контакту завдяки тому, що гальванічний контакт буде забезпечуватися, наприклад, між поверхнями 10 та 13, 11 та 14, 12 та 15, а це, відповідно, призведе до подальшого зростання ефективності екранування. Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м, Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
