Сидіння для унітаза
Формула / Реферат
1. Сидіння для унітаза, яке виконано у вигляді замкнутого пустотілого корпусу з основою і кришкою, у задній частині якого виконаний вихідний отвір, до якого через гофрований перехідник приєднаний повітровід, що оснащений пристосуванням для прикріплення його в вентиляційному отворі стіни, причому сидіння має отвори для всмоктування повітря, що розташовані по периметру нижньої частини внутрішнього діаметра його вирізу та перегородки, які розташовані в порожнині сидіння і сходяться у вихідному отворі, утворюючи канали, що сполучають отвори для всмоктування повітря з вихідним отвором.
2. Сидіння за п.1, яке відрізняється тим, що воно додатково оснащене електродвигуном, який зв'язаний з сидінням через повітровід і встановлений в вентиляційному отворі стіни.

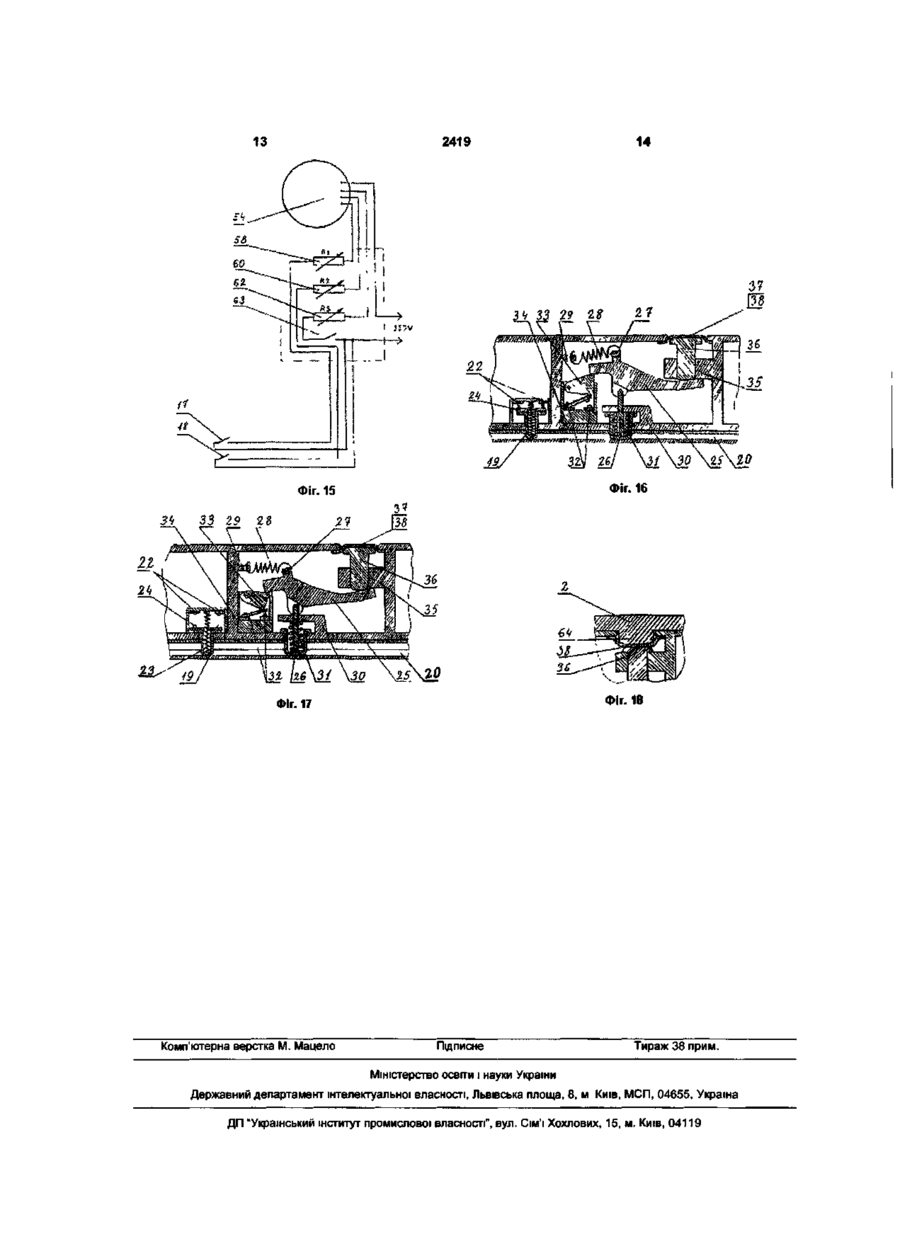

3. Сидіння за п.2, яке відрізняється тим, що електродвигун оснащений системою резисторів для можливості регулювання режиму його роботи.
Текст

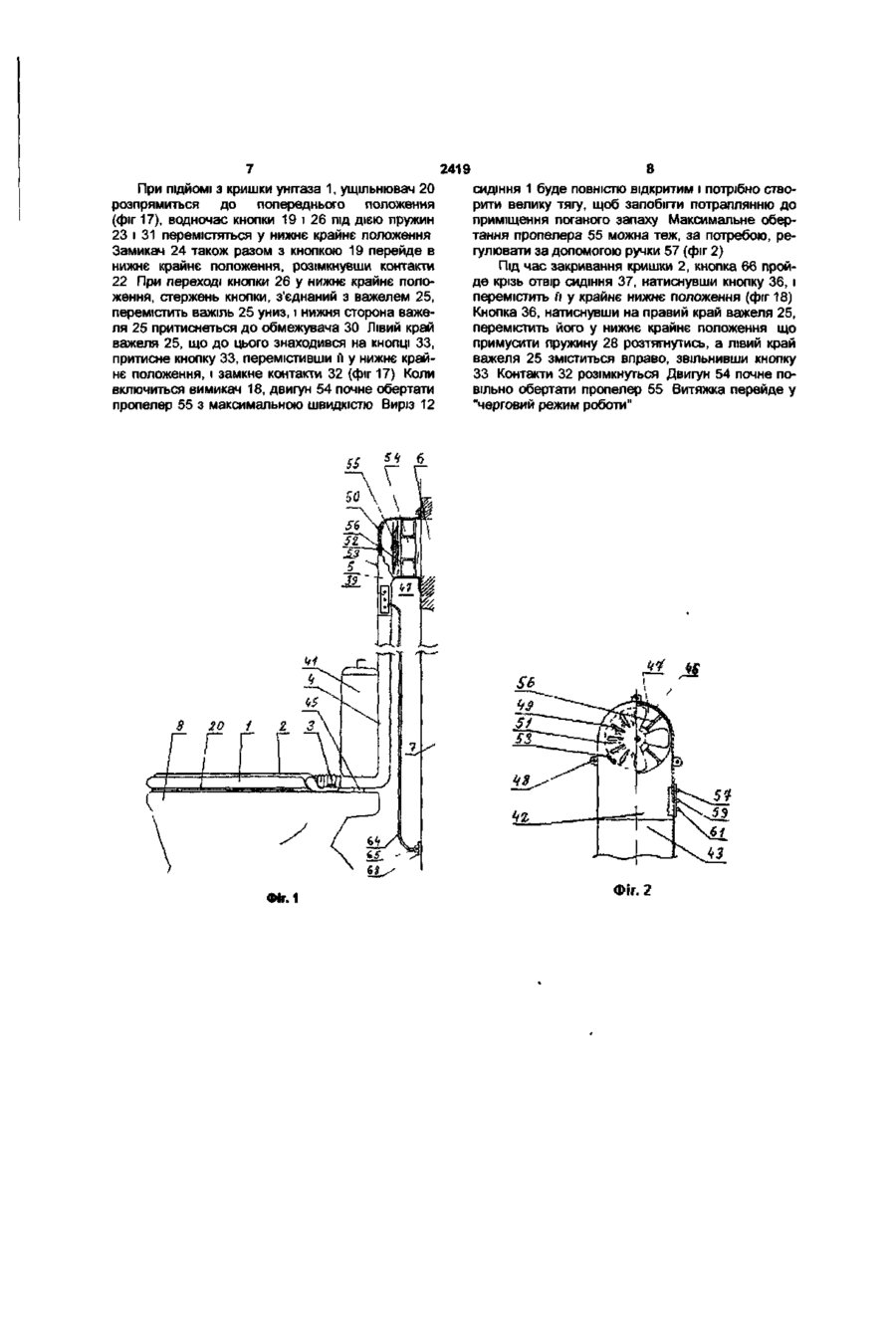

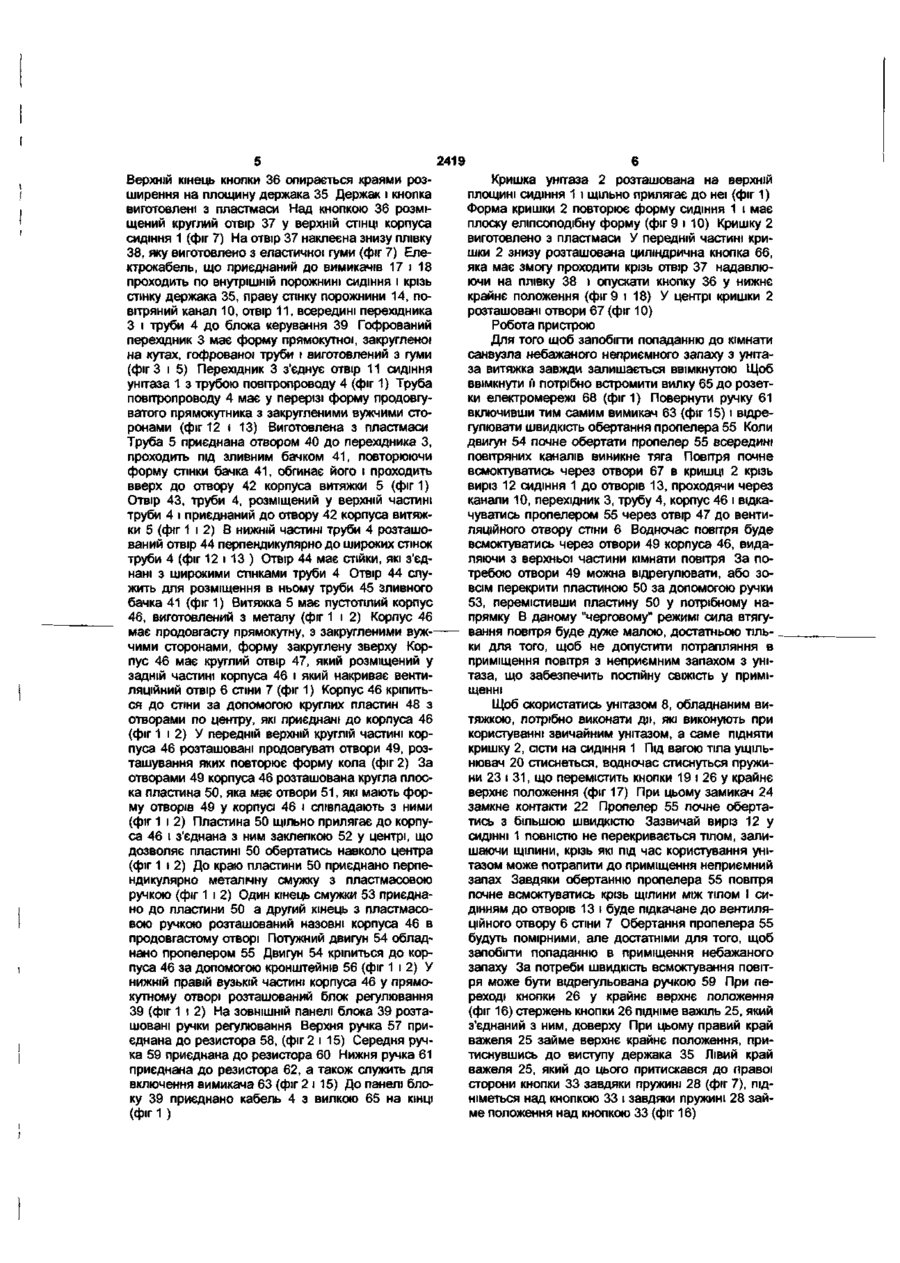

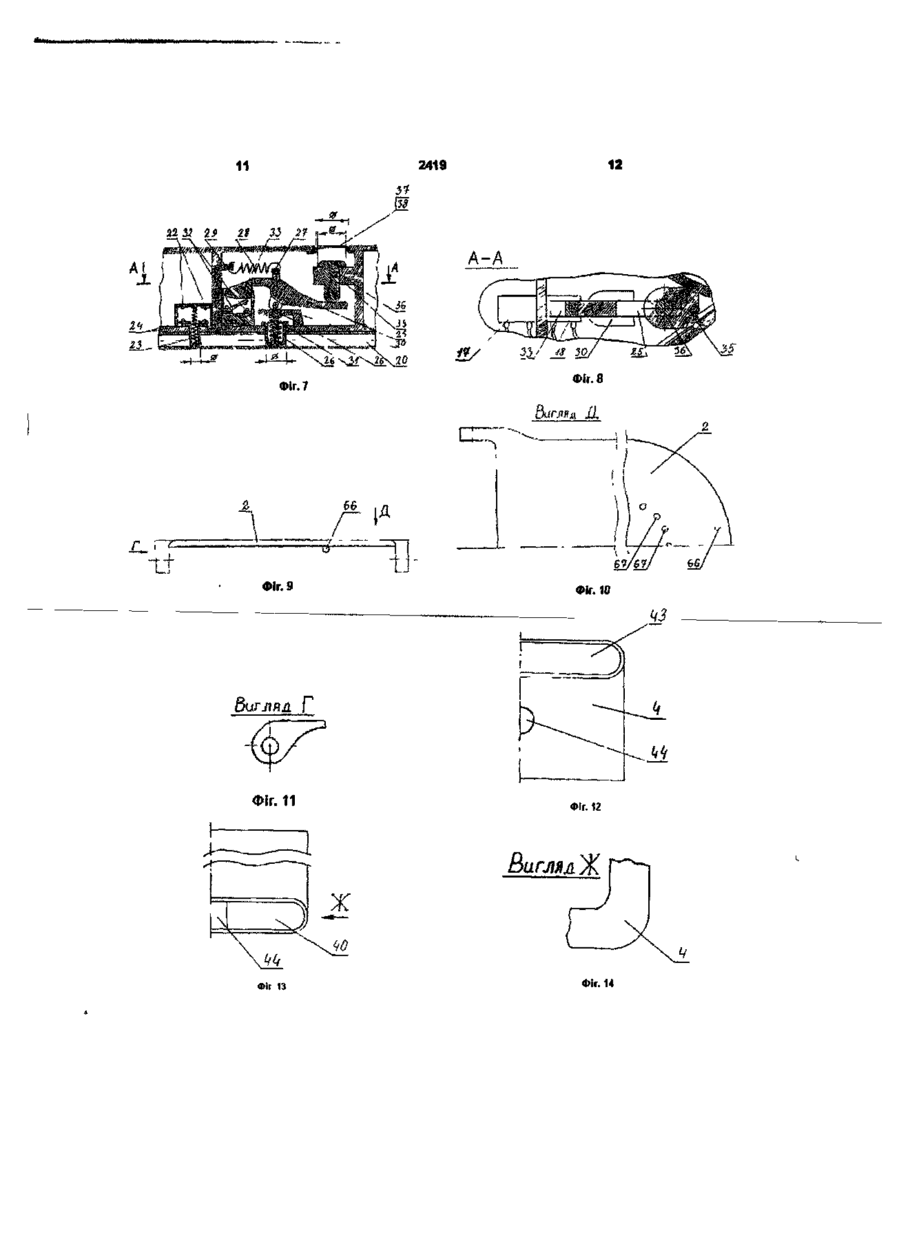

1 Сидіння ДЛЯ унітаза, яке виконано у вигляді замкнутого пустотілого корпусу з основою і кришкою, у задній частині якого виконаний вихідний отвір, до якого через гофрований перехідник приєднаний повітровід, що оснащений пристосуванням для прикріплення його в вентиляційному отворі стіни, причому сидіння має отвори для всмоктування повітря, що розташовані по периметру нижньої частини внутрішнього діаметра його вирізу та перегородки, яю розташовані в порожнині сидіння і сходяться у вихідному отворі, утворюючи канапи, що сполучають отвори для всмоктування повітря з вихідним отвором 2 Сидіння за п 1, яке відрізняється тим, що воно додатково оснащене електродвигуном, який зв'язаний з сидінням через повітровід і встановлений в вентиляційному отворі стіни 3 Сидіння за п 2, яке відрізняється тим, що електродвигун оснащений системою резисторів для можливості регулювання режиму його роботи Корисна модель відноситься до пристроїв побутової техніки, призначених для вентиляції приміщень санвузлів шляхом перекачки повітря в вентиляційні отвори приміщень ВІДОМІ системи, при яких відсмоктування фекальної парогазової суміші здійснюються вентиляторами, встановленими у верхній частині змивного бачка, які живляться від електричної мережі Відома санітарно-технічна система туалету, при якій в бачку і в унітазі зроблені вентиляційні канали, які зв'язані з каналізаційним стояком (див заявка РФ №94000413, E03D1/00, 1996р) Але у цієї системи нема жодної ознаки, яка б співпадала з ознаками об'єкту, що заявляється Заявнику не вдалося знайти аналога, який би міг бути прийнятий за прототип, оскільки у всіх системах того ж функціонального призначення отвори і канапи для відводу повітря з неприємним запахом зроблені в унітазі або в бачку, тому формула винаходу не ділиться на обмежувальну і вщрізняльну частини В основу корисної моделі покладене завдання створити таке сидіння для унітаза, яке б просто монтувалося, було б легкою в обслуговуванні і в той же час ефективно запобігало попаданню в приміщення санвузла повітря з неприємним запахом Для вирішення завдання запропоноване сидіння для унітаза, яке виконане у вигляді замкнутого пустотілого корпусу з основою і кришкою, у задній частині якого виконаний вихідний отвір, до якого через гофрований перехідник приєднана повітротока, що оснащена пристосуванням для прикріплення її в вентиляційному отворі стіни, пов'язаного з електродвигуном, причому сидіння має отвори для всмоктування повітря, що розташовані по периметру нижньої частини внутрішнього діаметра його вирізу та перегородки, які розташовані в порожнині сидіння і сходяться у вихідному отворі, утворюючи канали, що сполучають отвори для всмоктування повітря з вихідним отвором Для підвищення ефективності всмоктування сидіння через повітротоку пов'язане з електродвигуном, який установлюється у вентиляційному отворі СТІНИ Електродвигун оснащений системою резисторів для можливості регулювання режиму його роботи Для повного запобігання попадання в приміщення неприємного запаху витяжка працює в трьох режимах, а перехід, з одного режиму в другий забезпечується системою вимикачів Перший черговий, коли унітазом не користуються і кришка унітаза закрита Всмоктування повітря відбувається з малою швидкістю Другий - під час користування унітазом, коли отвір у СИДІННІ частково закритий тілом Всмоктування, повітря відбувається швидше Третій - під час вставання з сидіння унітаза, коли отвір у СИДІННІ повністю відкритий Всмокту О) CM 2419 вання повітря відбувається з максимальною швидкістю Перехідник додатково має функцію пристосування для можливості піднімання і опускання сидіння На фіг 1 зображений загальний вид витяжки у частковому розрізі, конструктивні елементи якої розташовані у робочому положенні На фіг 2 - вид корпуса витяжки у частковому розрізі і частини труби повітропроводу На фіг 3 - показане сидіння унітаза у частковому розрізі На фіг 4 - вид Б сидіння На фіг 5 - показаний розріз А-А сидіння На фіг 6 - розріз В-В сидіння На фіг 7 - представлена збільшена за розміром частина часткового розрізу В-В сидіння, де зображена система вимикачів На фіг 8 - показана частина розрізу А-А збільшеного часткового розрізу, де зображена система вимикачів На фіг 9 - загальний вид кришки сидіння На фіг 10 - частковий вид Д кришки сидіння На фіг 11 - частковий вид Г кришки На фіг 12 - показаний вид зверху труби повітропроводу На фіг 13 - вид спереду труби повітропроводу На фіг 14 - частковий вид Ж труби повітропроводу На фіг 15 - показана електрична принципова схема витяжки На фіг 16 - збільшена частина часткового розрізу В-В сидіння, де зображена система вимикачів у другому режимі роботи витяжки На фіг 17 - збільшена частина часткового розрізу В-В сидіння, де зображена система вимикачів у третьому режимі роботи витяжки На фіг 18 - збільшена частина фігури 7, де зображене положення кнопок при закритій кришці унітаза Сидіння 1 для унітаза виконане у вигляді замкнутого пустотілого корпусу з основою і кришкою 2, у задній частині якого виконаний вихідний отвір, до якого через гофрований перехідник 3 приєднана труба повітротока 4, що оснащена пристосуванням для прикріплення и в вентиляційному отворі 6 стіни 7, пов'язаного з електродвигуном 54, причому сидіння має отвори 13 для всмоктування повітря, що розташовані по периметру нижньої частини внутрішнього діаметра його вирізу та перегородки 9, які розташовані в порожнині сидіння і сходяться у вихідному отворі, утворюючи канали 10, що сполучають отвори 13 для всмоктування повітря з вихідним отвором Сидіння унітаза 1 розташовано на унітазі 8 (фіг 1) Сидіння унітаза 1 має форму звичайного сидіння для унітаза, але відрізняється більшою товщиною Сидіння 1 виготовлено з пластмаси Сидіння 1 виконано пустотілим і поділено перегородками 9 (фіг 3), які водночас служать ребрами жорсткості сидіння 1, що утворює повітряні канали 10, які сходяться в задній частині сидіння 1 і утворюють продовгуватий прямокутний отвір 11 По периметру нижньої частини внутрішнього діаметра вирізу 12 розташовані отвори 13 (фіг 3 і 5), які служать для всмоктування повітря в канали 10 В передній частині сидіння, всередині, знаходиться порожнина 14 (фіг 3), яка герметично відділена від повітряних каналів 10 і отворів 13 перегородками 15 і розділена для жорсткості перегородкою 16 В порожнині 14 розташовані вимикачі 17 і 18 (фіг 3 і 6) Циліндрична кнопка 19 вимикача 17 виходить крізь круглий отвір в нижню зовнішню частину сидіння 1 і розміщується всередині ущільнювача 20, який виконано пустотілим у формі трубки, яка зверху і знизу має плоску форму, а по бокам закруглена і має одну, або декілька складок, що дозволяє ущільнювачу 20 стискатись, приймаючи плоску форму (фіг 5 і 6) Ущільнювач 20 виконано з гуми, або з іншого еластичного матеріалу Ущільнювач 20 приклеєний до нижньої частини сидіння 1 і розташований по периметру діаметра сидіння 1, прилягаючи до унітаза 8, і повторює його форму (фіг 5 .6) Вимикач 17 розміщений у ЛІВІЙ частині порожнини 14 і прилягає до перегородки 16 (фіг 3) Всередині вимикача (в верхній частині) 17 розташовані контакти 21 (фіг 7), які розташовані окремо один від одного До контактів 22 приєднаний кабель (фіг 3) Всередині кнопки 19 вимикача 17 розташована пружина стиску 23 (фіг 7) Замикач контактів 24 розташований на верхній площині кнопки 19 (фіг 7) Замикач контактів 24 має плоску прямокутну форму з круглим отвором у центрі У правій частині порожнини 14 розташований вимикач 18 (фіг 3) Важіль перемикання 25 має плоску форму по бокам, нижня частина якого приєднана до стержня кнопки 26 шарнірним з'єднанням (фіг 7) У верхній частині важеля 25 розташований шип 27 з отвором, до якого приєднана пружина розтягу 28 Другий кінець пружини 28 приєднаний до шипа з отвором 29, який розташований у верхній частині стінки перегородки 16 Важіль 25 опирається нижньою частиною на обмежувач ЗО з отвором для стержня кнопки 26 (фіг 7) Обмежувач ЗО прикріплений до нижньої стінки корпуса сидіння 1 і має круглу плоску форму зверху, і прямокутну у МІСЦІ з'єднання (фіг 7 і 8) Обмежувач ЗО розташований на деякій відстані від нижньої стінки корпуса сидіння 1 (фіг 7) Кнопка 26 розміщена під обмежувачем в отворі нижньої стінки корпуса сидіння 1 Один кінець кнопки 26 опирається на стінку корпуса унітаза, а другий розміщений всередині ущільнювача 20 Кнопка 26 має циліндричну форму і виготовлена з сталі Всередині кнопки 26 розташована пружина стиску 31, яка опирається верхньою частиною в обмежувач ЗО, а нижньою - в дно кнопки 26 Стержень кнопки 26 розташований всередині пружини 31 (фіг 7) Вимикач 18 прямокутної форми, в якому розташовані контакти 32, які приєднані до кабелю (фіг 3 і 7) В верхній частині вимикача 18 розташована кнопка 33, яка з'єднана з корпусом 34 вимикача 18 шарнірним з'єднанням (фіг 7) Кнопка 33 має трикутну плоску форму і виготовлена з пластмаси У правому кутку порожнини 14 розташований держак 35 кнопки 36 (фіг 7 і 8) Держак 35 має форму перегородки, у верхній частині якої прикріплений перпендикулярно круглий плоский виступ з отвором по центру, в якому розміщена кнопка 36, яка має циліндричну форму і розширення зверху (фіг 7 і 8) Нижній кінець кнопки 36 опирається на правий нижній кінець важеля 25 2419 Верхній кінець кнопки 36 опирається краями розширення на площину держака 35 Держак і кнопка виготовлені з пластмаси Над кнопкою 36 розміщений круглий отвір 37 у верхній СТІНЦІ корпуса сидіння 1 (фіг 7) На отвір 37 наклеєна знизу плівку 38, яку виготовлено з еластичної гуми (фіг 7) Електрокабель, що приєднаний до вимикачів 17 і 18 проходить по внутрішній порожнині сидіння і крізь стінку держака 35, праву стінку порожнини 14, повітряний канал 10, отвір 11, всередині перехщника З і труби 4 до блока керування 39 Гофрований перехідник 3 має форму прямокутно», закругленої на кутах, гофрованої труби і виготовлений з гуми (фіг 3 і 5) Перехідник 3 з'єднує отвір 11 сидіння унітаза 1 з трубою повітропроводу 4 (фіг 1) Труба повітропроводу 4 має у перерізі форму продовгуватого прямокутника з закругленими вужчими сторонами (фіг 12 і 13) Виготовлена з пластмаси Труба 5 приєднана отвором 40 до перехщника З, проходить під зливним бачком 41, повторюючи форму стінки бачка 41, обгинає його і проходить вверх до отвору 42 корпуса витяжки 5 (фіг 1) Отвір 43, труби 4, розміщений у верхній частині труби 4 і приєднаний до отвору 42 корпуса витяжки 5 (фіг 1 і 2) В нижній частині труби 4 розташований отвір 44 перпендикулярно до широких стінок труби 4 (фіг 12 і 13 ) Отвір 44 має стійки, які з'єднані з широкими стінками труби 4 Отвір 44 служить для розміщення в ньому труби 45 Зливного бачка 41 (фіг 1) Витяжка 5 має пустотілий корпус 46, виготовлений з металу (фіг 1 і 2) Корпус 46 має продовгасту прямокутну, з закругленими вужчими сторонами, форму закруглену зверху Корпус 46 має круглий отвір 47, який розміщений у задній частині корпуса 46 і який накриває вентиляційний отвір 6 стіни 7 (фіг 1) Корпус 46 кріпиться до стіни за допомогою круглих пластин 48 з отворами по центру, які приєднані до корпуса 46 (фіг 1 і 2) У передній верхній круглій частині корпуса 46 розташовані продовгуваті отвори 49, розташування яких повторює форму кола (фіг 2) За отворами 49 корпуса 46 розташована кругла плоска пластина 50, яка має отвори 51, які мають форму отворів 49 у корпусі 46 і співпадають з ними (фіг 1 і 2) Пластина 50 щільно прилягає до корпуса 46 і з'єднана з ним заклепкою 52 у центрі, що дозволяє пластині 50 обертатись навколо центра (фіг 1 і 2) До краю пластини 50 приєднано перпендикулярно металічну смужку з пластмасовою ручкою (фіг 1 і 2) Один кінець смужки 53 приєднано до пластини 50 а другий кінець з пластмасовою ручкою розташований назовні корпуса 46 в продовгастому отворі Потужний двигун 54 обладнано пропелером 55 Двигун 54 кріпиться до корпуса 46 за допомогою кронштейнів 56 (фіг 1 і 2) У нижній правій вузькій частині корпуса 46 у прямокутному отворі розташований блок регулювання 39 (фіг 1 і 2) На ЗОВНІШНІЙ панелі блока 39 розташовані ручки регулювання Верхня ручка 57 приєднана до резистора 58, (фіг 2 і 15) Середня ручка 59 приєднана до резистора 60 Нижня ручка 61 приєднана до резистора 62, а також служить для включення вимикача 63 (фіг 2 і 15) До панелі блоку 39 приєднано кабель 4 з вилкою 65 на КІНЦІ (фіг 1 ) Кришка унітаза 2 розташована на верхній площині сидіння 1 і щільно прилягає до неї (фіг 1) Форма кришки 2 повторює форму сидіння 1 і має плоску еліпсоподібну форму (фіг 9 і 10) Кришку 2 виготовлено з пластмаси У передній частині кришки 2 знизу розташована циліндрична кнопка 66, яка має змогу проходити крізь отвір 37 надавлюючи на плівку 38 і опускати кнопку 36 у нижнє крайнє положення (фіг 9 і 18) У центрі кришки 2 розташовані отвори 67 (фіг 10) Робота пристрою Для того щоб запобігти попаданню до кімнати санвузла небажаного неприємного запаху з унітаза витяжка завжди залишається ввімкнутою Щоб ввімкнути її потрібно встромити вилку 65 до розетки електромережі 68 (фіг 1) Повернути ручку 61 включивши тим самим вимикач 63 (фіг 15) і відрегулювати швидкість обертання пропелера 55 Коли двигун 54 почне обертати пропелер 55 всередині повітряних каналів виникне тяга Повітря почне всмоктуватись через отвори 67 в кришці 2 крізь виріз 12 сидіння 1 до отворів 13, проходячи через канали 10, перехідник 3, трубу 4, корпус 46 і відкачуватись пропелером 55 через отвір 47 до вентиляційного отвору стіни 6 Водночас повітря буде всмоктуватись через отвори 49 корпуса 46, видаляючи з верхньої частини кімнати повітря За потребою отвори 49 можна відрегулювати, або зовсім перекрити пластиною 50 за допомогою ручки 53, перемістивши пластину 50 у потрібному напрямку В даному "черговому" режимі сила втягування повітря буде дуже малою, достатньою тільки для того, щоб не допустити потрапляння в приміщення повітря з неприємним запахом з унітаза, що забезпечить постійну СВІЖІСТЬ у приміщенні Щоб скористатись унітазом 8, обладнаним витяжкою, потрібно виконати дії, які виконують при користуванні звичайним унітазом, а саме підняти кришку 2, сісти на сидіння 1 Під вагою тіла ущільнювач 20 стиснеться, водночас стиснуться пружини 23 і 31, що перемістить кнопки 19 і 26 у крайнє верхнє положення (фіг 17) При цьому замикач 24 замкне контакти 22 Пропелер 55 почне обертатись з більшою швидкістю Зазвичай виріз 12 у СИДІННІ 1 повністю не перекривається тілом, залишаючи щілини, крізь які під час користування унітазом може потрапити до приміщення неприємний запах Завдяки обертанню пропелера 55 повітря почне всмоктуватись крізь щілини між тілом І сидінням до отворів 13 і буде підкачане до вентиляційного отвору 6 стіни 7 Обертання пропелера 55 будуть помірними, але достатніми для того, щоб запобігти попаданню в приміщення небажаного запаху За потреби швидкість всмоктування повітря може бути відрегульована ручкою 59 При переході кнопки 26 у крайнє верхнє положення (фіг 16) стержень кнопки 26 підніме важіль 25, який з'єднаний з ним, доверху При цьому правий край важеля 25 займе верхнє крайнє положення, притиснувшись до виступу держака 35 Лівий край важеля 25, який до цього притискався до правої сторони кнопки 33 завдяки пружині 28 (фіг 7), підніметься над кнопкою 33 і завдяки пружині 28 займе положення над кнопкою 33 (фіг 16) 2419 При ПІДЙОМІ з кришки унітаза 1, ущільнювач 20 розпрямиться до попереднього положення (фіг 17), водночас кнопки 19 і 26 під дією пружин 23 і 31 перемістяться у нижнє крайнє положення Замикач 24 також разом з кнопкою 19 перейде в нижнє крайнє положення, розімкнувши контакти 22 При переході кнопки 26 у нижнє крайнє положення, стержень кнопки, з'єднаний з важелем 25, перемістить важіль 25 униз, і нижня сторона важеля 25 притиснеться до обмежувача ЗО Лівий край важеля 25, що до цього знаходився на кнопці 33, притисне кнопку 33, перемістивши й у нижнє крайнє положення, і замкне контакти 32 (фіг 17) Коли включиться вимикач 18, двигун 54 почне обертати пропелер 55 з максимальною швидкістю Виріз 12 8 20 Г і 8 сидіння 1 буде повністю відкритим і потрібно створити велику тягу, щоб запобігти потраплянню до приміщення поганого запаху Максимальне обертання пропелера 55 можна теж, за потребою, регулювати за допомогою ручки 57 (фіг 2) Під час закривання кришки 2, кнопка 66 пройде крізь отвір сидіння 37, натиснувши кнопку 36, і перемістить п у крайнє нижнє положення (фіг 18) Кнопка 36, натиснувши на правий край важеля 25, перемістить його у нижнє крайнє положення що примусити пружину 28 розтягнутись, а лівий край важеля 25 зміститься вправо, звільнивши кнопку 33 Контакти 32 розімкнуться Двигун 54 почне повільно обертати пропелер 55 Витяжка перейде у "черговий режим роботи" 1 3 Фіг. 1 Фіг. 2 9"-ЧФ V-V д Шшпд П 32 29 П 12 2419 11 33 21 А-А Фіг. 7 г Фіг. 9 Фіг. 10 Г Фіг. 11 Фіг. 12 ВиглялЖ Фіг. 14 13 2419 14 Фіг. 15 Фіг. 18 Фіг. 17 Комп'ютерна верстка М. Мацело Підписне Тираж 38 прим. Міністерство освгти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохлових, 15, м. Київ, 04119
ДивитисяДодаткова інформація
МПК / Мітки
МПК: E03D 1/00
