Пристрій для загальної франклінізації і аероіонотерапії

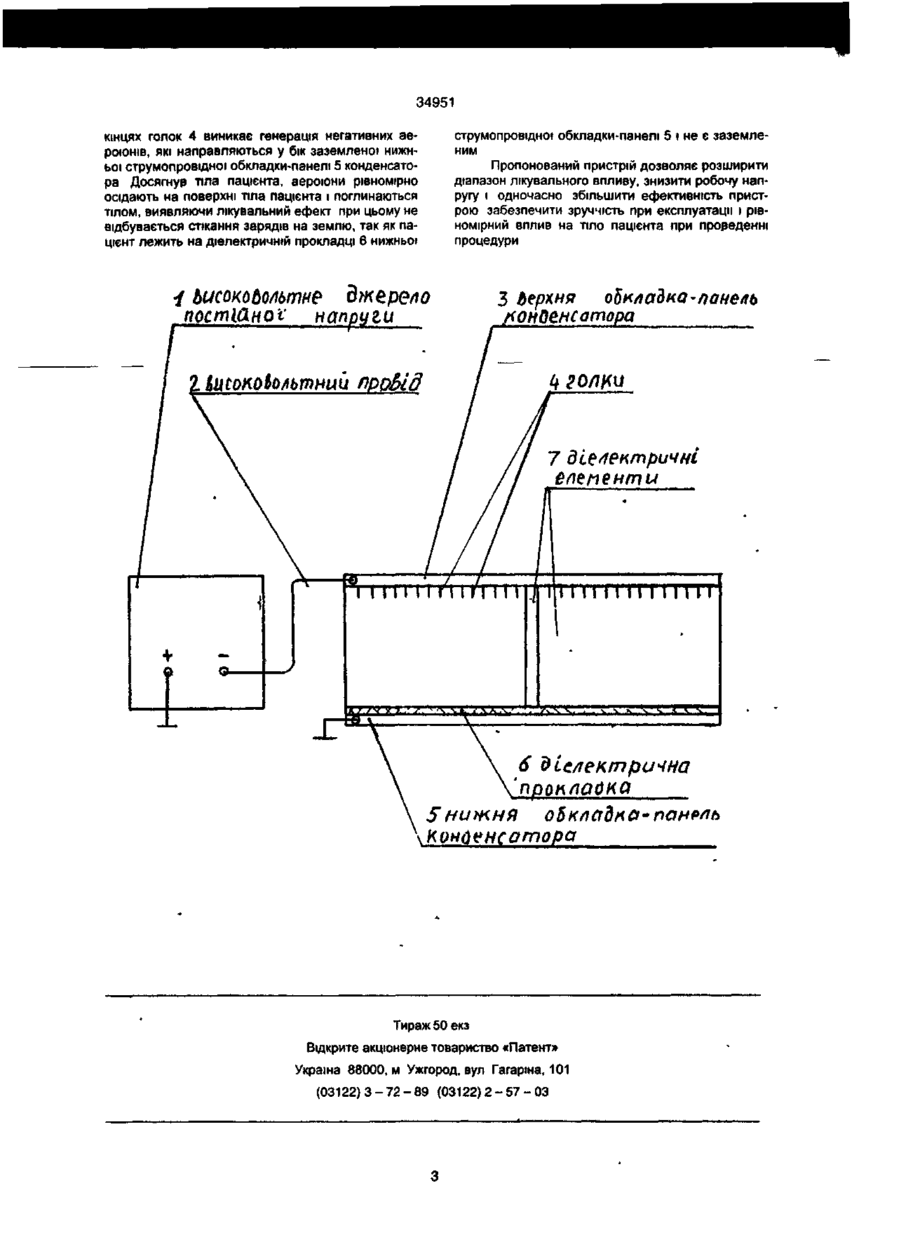

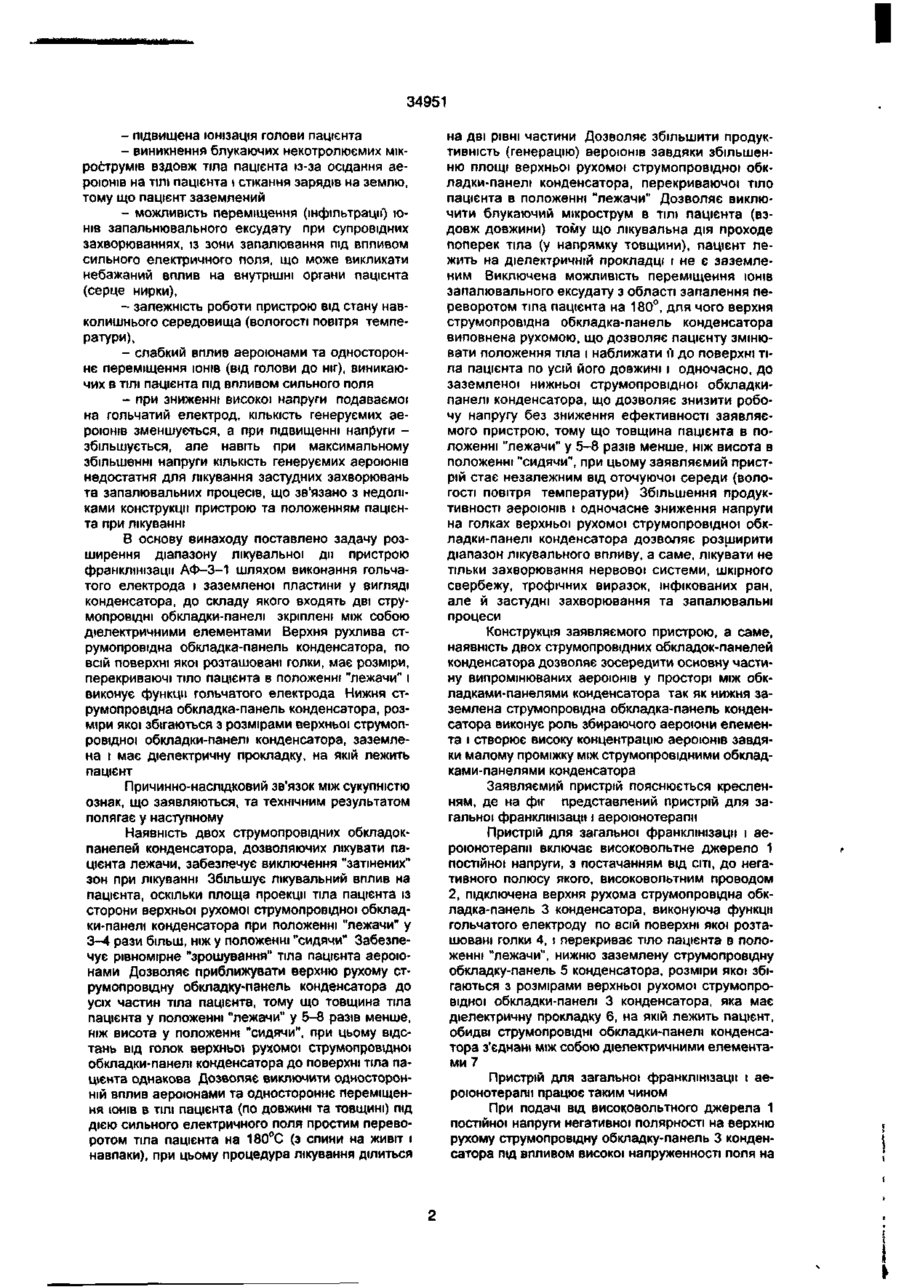

Пристрій для загальної франклінізації і аероіонотерапії, що включає високовольтне джерело постійної напруги, до негативного полюсу якого високовольтним проводом підключен гольчатии електрод і заземлена пластина, який відрізняється тим, що гольчатии електрод і заземлена пластина виконані у вигляді конденсатора, що включає дві струмопровідні обкладки-панелі, закріплені між собою діелектричними елементами, верхня струмопровідна обкладка-панель конденсатора виконана рухомою і містить голки по всій поверхні і має розміри, перекриваючі тіло пацієнта в положенні "лежачи", а нижня струмопровідна обкладка-панель конденсатора, розміри якої збігаються з розмірами верхньої рухомої струмопровідної обкладки-панелі конденсатора заземлена і має діелектричну прокладку, на якій лежить незаземлений пацієнт. Винахід стосується медицини і може використовуватися для загальної франклінізації і аероіонотерапії для лікування хворих, страждаючих на нервові, застудні та запалювальні захворювання. Відомий пристрій франклінізації і аероіонотерапії АФ-3 ("Техника и Методика физиотерапевтических процедур". Справочник. З.С. Кулешова, В.Г. Ясногородский, О.И. Епифанов и др. Под ред. В.М. Боголюбова. М., "Медицина", 1983 г., стр. 195), до складу якого входе високовольтне джерело постійної напруги, до якого підключен гольчатии електрод, шарнірний держатель та іскророзрядник, виконуючий роль другого - заземленого електроду. Суттєвими ознаками аналога і. винаходу, що збігаються, є наявність високовольтного джерела постійної напруги, гольчатого електрода та іскророзрядника, виконуючого роль другого заземленного електрода. Недоліком аналога є розташування гольчатого електрода над головою пацієнта, що справляє загальний неравномірнии вплив електричного поля і втворених під його дією аероіонів на тіло пацієнта. Відомий також іонізатор повітря АІР-2 ("Техника и методика физиотерапевтических процедур". Справочник. З.С. Кулешова, ВТ. Ясногородский, О.И. Епифанов и др. Под ред. В М. Боголюбова М., "Медицина", 1983 г., стр. 201), до складу якого входе високовольтне джерело постійної напруги, з'єднане з гольчатим електродом. Суттєвими ознаками аналога і винаходу, що збігаються, є наявність високовольтного джерела постійної напруги та гольчатого електрода. Недоліком іонізатора повітря АІР-2 є відсутність збираючого аероіони елемента, що веде до розсіювання аероіонів та зменшення їх концентрації. Найбільш близьким за технічною сутністю та результатом, що досягається, є пристрій франклінізації АФ-3-1 ("Техника и методика физиотерапевтических процедур". Справочник. З.С. Кулешова, В.Г. Ясногородский, О.И. Епифанов и др. Под ред. В.М. Боголюбова. М., "Медицина", 1983 г., стр. 202), до складу якого входе високовольтне джерело постійної напруги, шарнірний держатель, гольчатии електрод та заземлена платина. Суттєвими ознаками прототипа і винаходу є наявність високовольтного джерела постійної напруги, гольчатого електрода та заземленої пластини. Недоліком прототипу при загальному впливу є: - наявність шарнірного держателя гольчатого електрода, закріпленого в єдиній точці, не дозволяючого здійснити гольчатии електрод розмірами, перекриваючими тіло пацієнта в положенні "лежачи"; - обмежені розміри гольчатого електроду, при загальному впливу на тіло пацієнта, потребує положення пацієнта "сидячи", що обумовлює великий повітряний проміжок між гольчатим електродом і заземленою пластиною та необхідність подавати завищену негативну напругу (до 50 кВ) на гольчатии електрод; - загальний нерівномірний вплив на тіло пацієнта, наявність "затінків" (зона живота, пахова, підколінна та пахвова зони); ю о> со < Z) 34951 - підвищена іонізація голови пацієнта - виникнення блукаючих некотролюємих мікробтрумів вздовж тіла пацієнта із-за осідання аероюнів на ТІЛІ пацієнта і стікання зарядів на землю, тому що пацієнт заземлений - можливість переміщення (інфільтрації) ІОНІВ запальнювального ексудату при супровідних захворюваннях, із зони запалювання під впливом сильного електричного поля, що може викликати небажаний вплив на внутрішні органи пацієнта (серце нирки), - залежність роботи пристрою від стану навколишнього середовища (вологості повітря температури), - слабкий вплив аероюнами та одностороннє переміщення ІОНІВ (від ГОЛОВИ ДО НІГ), виникаю чих в ТІЛІ пацієнта під впливом сильного поля - при зниженні високої напруги подаваємої на гольчатий електрод, КІЛЬКІСТЬ генеруємих аерогонів зменшується, а при підвищенні напруги збільшується, але навіть при максимальному збільшенні напруги КІЛЬКІСТЬ генеруємих аероюнів недостатня для лікування застудних захворювань та запалювальних процесів, що зв'язано з недоліками конструкції пристрою та положенням пацієнта при лікуванні В основу винаходу поставлено задачу розширення діапазону лікувальної ди пристрою франклінізаци АФ-3-1 шляхом виконання гольчатого електрода і заземленої пластини у вигляді конденсатора, до складу якого входять дві струмопровідні обкладки-панелі зкріплені між собою діелектричними елементами Верхня рухлива струмопровідна обкладка-панель конденсатора, по всій поверхні якої розташовані голки, має розміри, перекриваючі тіло пацієнта в положенні "лежачи" і виконує функції гольчатого електрода Нижня струмопровідна обкладка-панель конденсатора, розміри якої збігаються з розмірами верхньої струмопровідної обкладки-панелі конденсатора, заземлена і має діелектричну прокладку, на якій лежить пацієнт Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у наступному Наявність двох струмопровщних обкладокпанелей конденсатора, дозволяючих лікувати пацієнта лежачи, забезпечує виключення "затінених" зон при лікуванні Збільшує лікувальний вплив на пацієнта, оскільки площа проекції тіла пацієнта із сторони верхньої рухомої струмопровідної обкладки-панелі конденсатора при положенні "лежачи" у 3-4 рази більш, ніж у положенні "сидячи" Забезпечує рівномірне "зрошування" тіла пацієнта аероюнами Дозволяє приближувати верхню рухому струмопровідну обкладку-панель конденсатора до усіх частин тіла пацієнта, тому що товщина тіла пацієнта у положенні "лежачи" у 5-8 разів менше, ніж висота у положенні "сидячи", при цьому відстань від голок верхньої рухомої струмопровідної обкладки-панелі конденсатора до поверхні тіла пацієнта однакова Дозволяє виключити односторонній вплив аероюнами та одностороннє переміщення ІОНІВ в ТІЛІ пацієнта (по довжині та товщині) під дією сильного електричного поля простим переворотом тіла пацієнта на 180°С (з спини на живіт і навпаки), при цьому процедура лікування ділиться на дві рівні частини Дозволяє збільшити продуктивність (генерацію) аероюнів завдяки збільшенню площі верхньої рухомої струмопровідної обкладки-панелі конденсатора, перекриваючої тіло пацієнта в положенні "лежачи" Дозволяє виключити блукаючий мікрострум в ТІЛІ пацієнта (вздовж довжини) тому що лікувальна дія проходе поперек тіла (у напрямку товщини), пацієнт лежить на діелектричній прокладці і не є заземленим Виключена можливість переміщення ІОНІВ запалювального ексудату з області запалення переворотом тіла пацієнта на 180°, для чого верхня струмопровідна обкладка-панель конденсатора виповнена рухомою, що дозволяє пацієнту змінювати положення тіла і наближати її до поверхні тіла пацієнта по усій його довжині і одночасно, до заземленої нижньої струмопровідної обкладкипанелі конденсатора, що дозволяє знизити робочу напругу без зниження ефективності заявляемого пристрою, тому що товщина пацієнта в положенні "лежачи" у 5-8 разів менше, ніж висота в положенні "сидячи", при цьому заявляємий пристрій стає незалежним від оточуючої середи (вологості повітря температури) Збільшення продуктивності аероюнів і одночасне зниження напруги на голках верхньої рухомої струмопровідної обкладки-панелі конденсатора дозволяє розширити діапазон лікувального впливу, а саме, лікувати не тільки захворювання нервової системи, шкірного свербежу, трофічних виразок, інфікованих ран, але й застудні захворювання та запалювальні процеси Конструкція заявляемого пристрою, а саме, наявність двох струмопровщних обкладок-панелей конденсатора дозволяє зосередити основну частину випромінюваних аероюнів у просторі між обкладками-панелями конденсатора так як нижня заземлена струмопровідна обкладка-панель конденсатора виконує роль збираючого аероюни елемента і створює високу концентрацію аероюнів завдяки малому проміжку між струмопровідними обкладками-панелями конденсатора Заявляємий пристрій пояснюється кресленням, де на фіг представлений пристрій для загальної франклінізаци і аероіонотерапії Пристрій для загальної франклінізаци і аероіонотерапії включає високовольтне джерело 1 постійної напруги, з постачанням від cm, до негативного полюсу якого, високовольтним проводом 2, підключена верхня рухома струмопровідна обкладка-панель 3 конденсатора, виконуюча функції гольчатого електроду по всій поверхні якої розташовані голки 4, і перекриває тіло пацієнта в положенні "лежачи", нижню заземлену струмопровідну обкладку-панель 5 конденсатора, розміри якої збігаються з розмірами верхньої рухомої струмопровідної обкладки-панелі 3 конденсатора, яка має діелектричну прокладку 6, на якій лежить пацієнт, обидві струмопровідні обкладки-панелі конденсатора з'єднані між собою діелектричними елементами 7 Пристрій для загальної франклінізаци і аероіонотерапії працює таким чином При подачі від високовольтного джерела 1 постійної напруги негативної полярності на верхню рухому струмопровідну обкладку-панель 3 конденсатора пщ впливом високої напруженності поля на 34951 струмопровідної обкладки-панелі 5 і не є заземленим Пропонований пристрій дозволяє розширити діапазон лікувального впливу, знизити робочу напругу і одночасно збільшити ефективність пристрою забезпечити зручність при експлуатації і рівномірний вплив на тіло пацієнта лри проведенні процедури кінцях голок 4 виникає генерація негативних аероюнів, які направляються у бік заземленої нижньої струмопровідної обкладки-панелі 5 конденсатора Досягнув тіла пацієнта, аероюни рівномірно осідають на поверхні тіла пацієнта і поглинаються тілом, виявляючи лікувальний ефект при цьому не відбувається стікання зарядів на землю, так як пацієнт лежить на діелектричній прокладці 6 нижньої 4 ЬисокоШшие джерело постійної' напруги З дерхня оЬклаЬка-панель /(ОНдвнсатора 1 ШоШо/їьтнии 7 діелектричні епепенти і і 111 іілімііі гтіггттттт і т и 6 dU/іектрична 5нижня Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
