Пристрій для вимірювання часткових розрядів в електроапаратах з ізоляцією конденсаторного типу

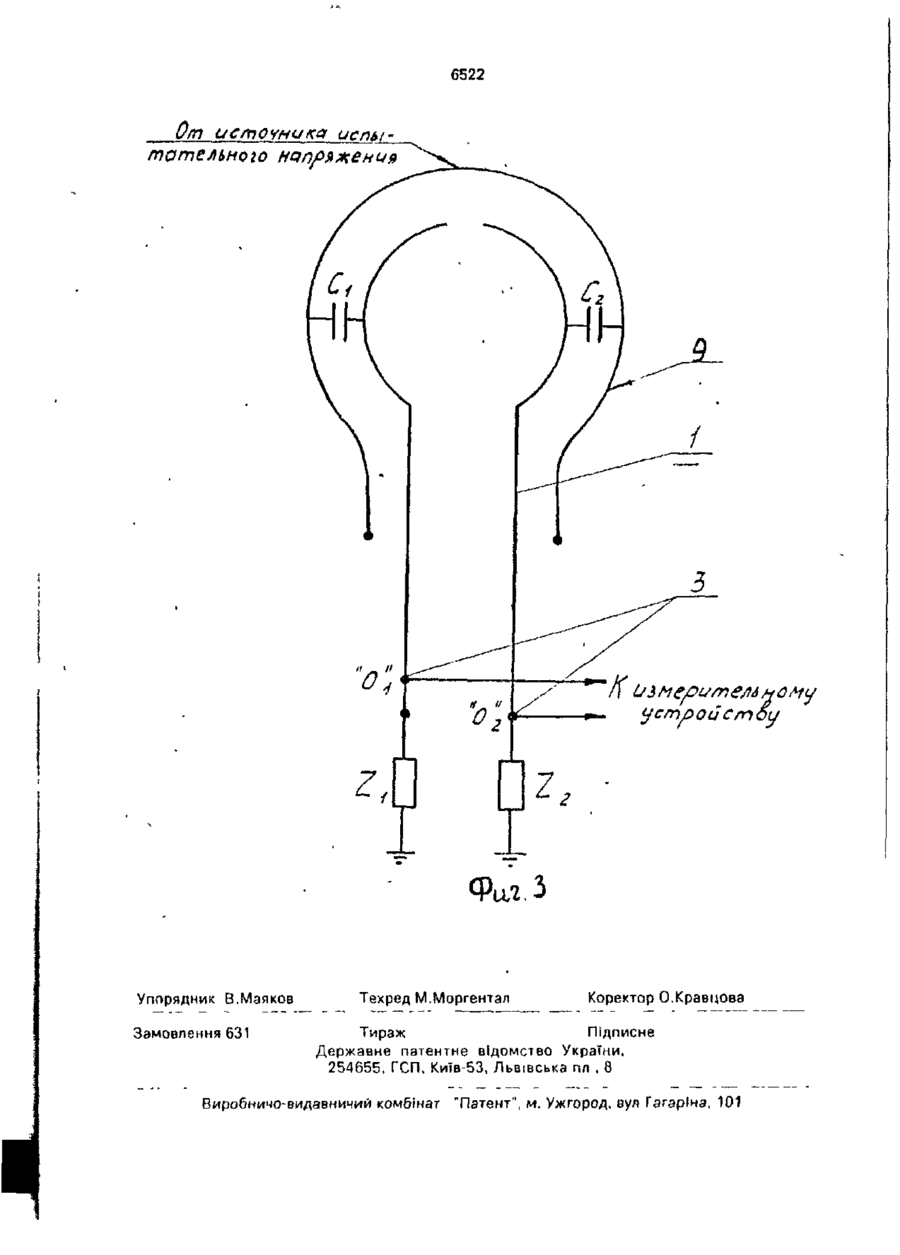

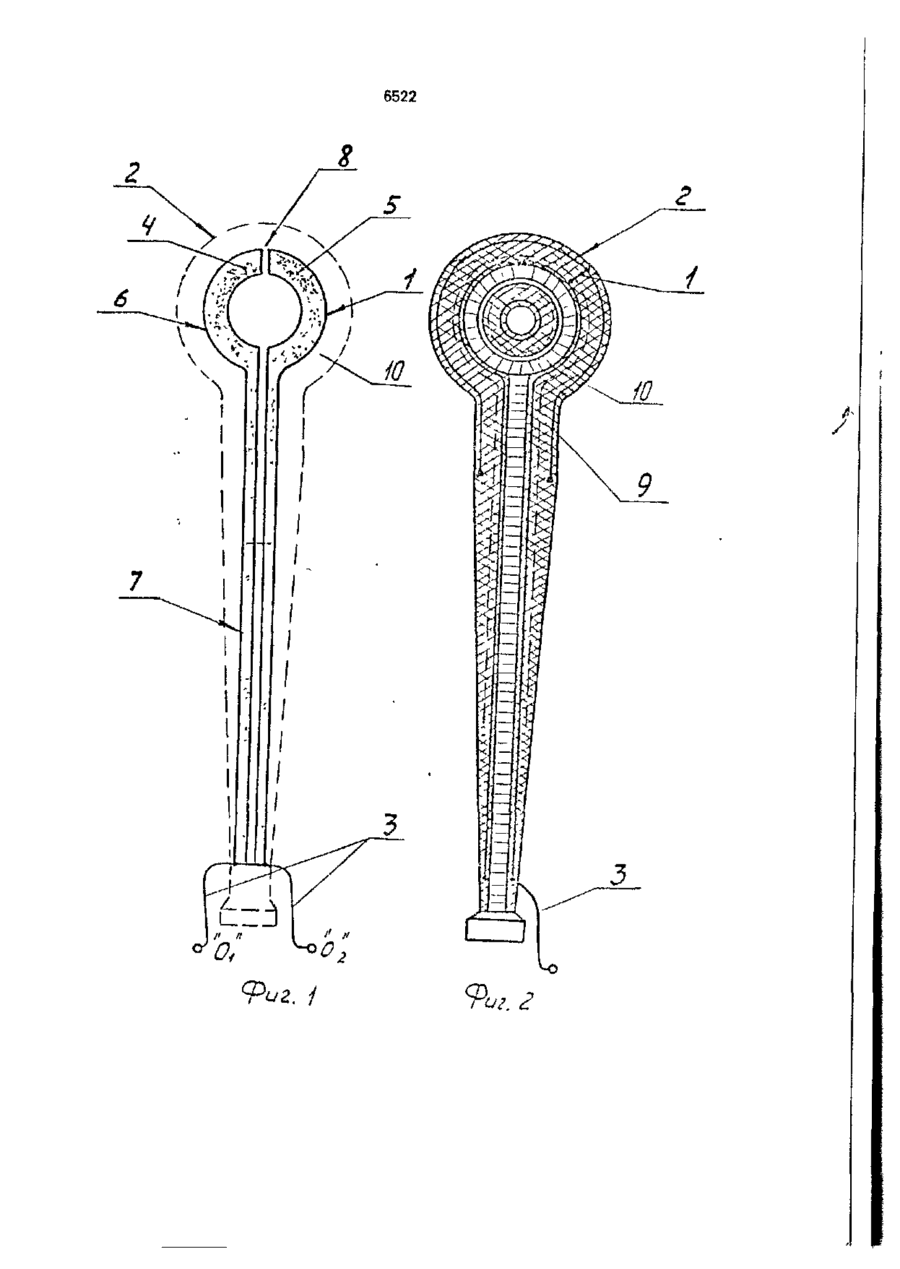

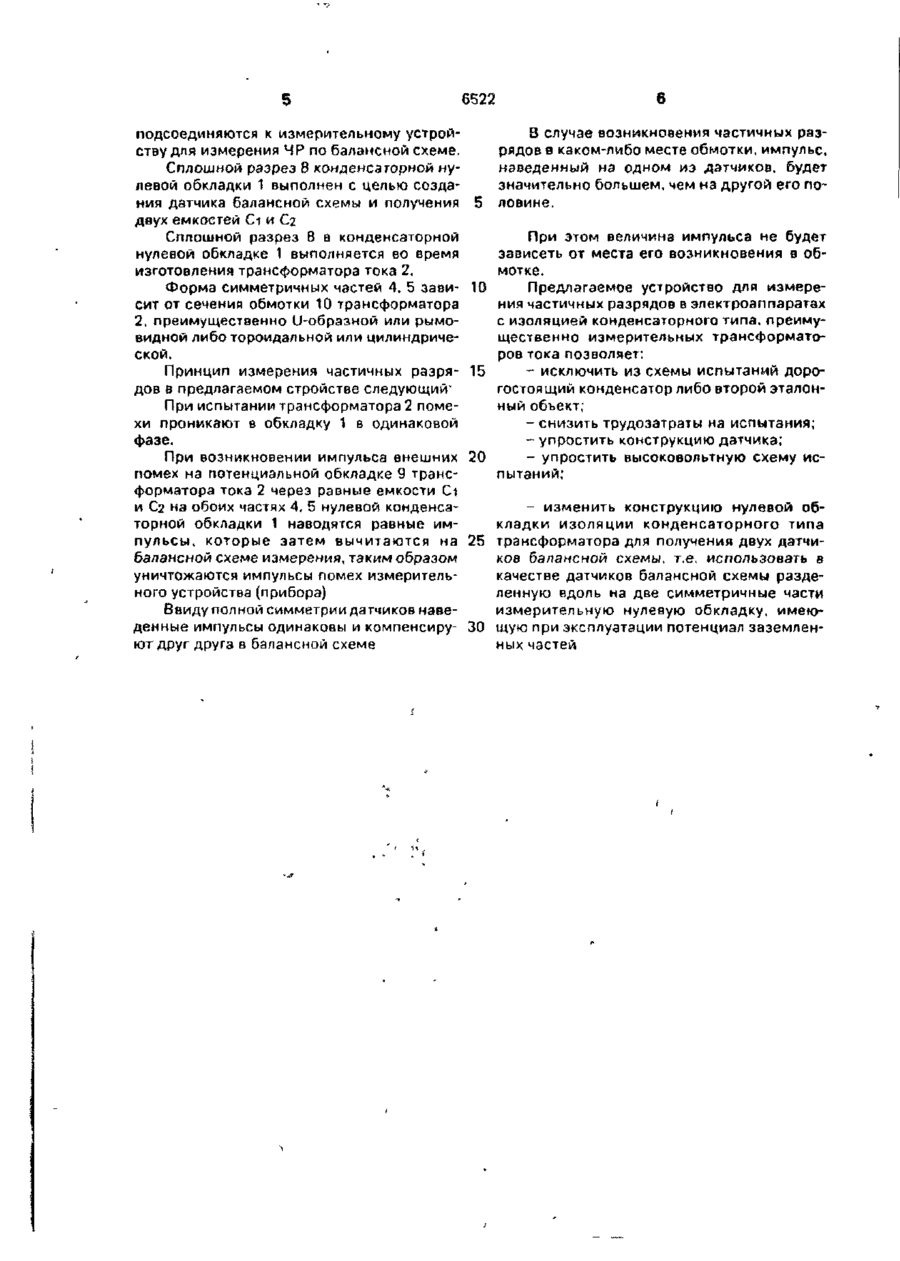

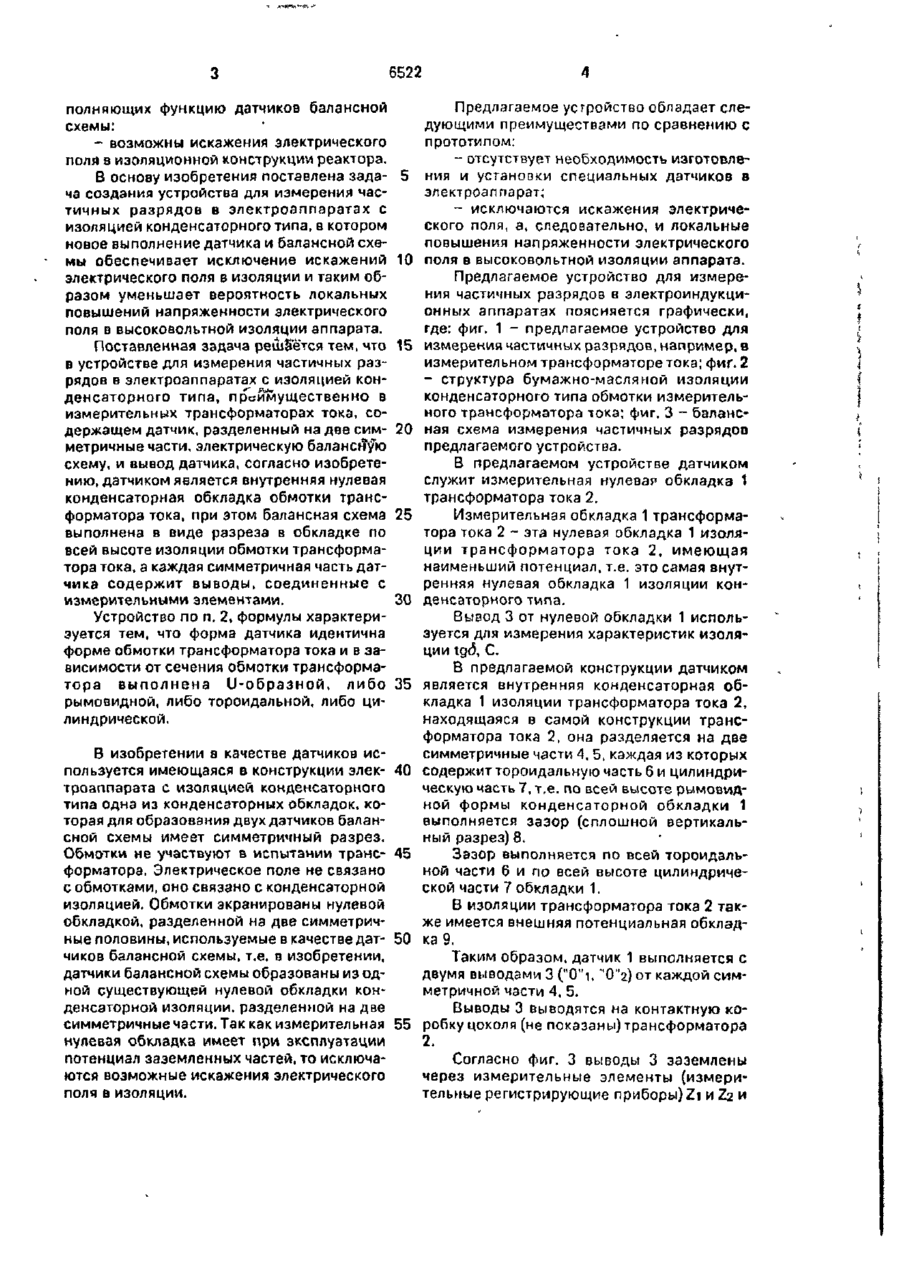

УКРАЇНА (19) / (ІЗ) СІ (5і>5 G 01 R31/00 •*•—••**• ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД (54) ПРИСТРІЙ ДЛЯ ВИМІРЮВАННЯ ЧАСТКОВИХ РОЗРЯДІВ В ЕЛЕКТРОАППАРАТАХ З ІЗОЛЯЦІЄЮ КОНДЕНСАТОРНОГО ТИПУ 1 (20) 94260755, 06 04.93 (21)4912133/21 (22)01.02.91, SU (46)29.12.94. Бюл Ns 8-І (56) 1 ГОСТ 20074-73 (СТ СЭВ 3689-82). Электрооборудование и электроустановки, Метод измерения характеристик частичных разрядов 2. Авторское свидетельство СССР №518742, MKH 5 G01 R31/00, Т976 (прототип). (71) Запорізький завод високовольтноГ апаратури виробничого об'єднання "Запоріжтрансформатор" (72) Маяков Володимир Петрович (73) Запорізький завод високовольтної апаратури корпорації "Залоріжтрансформатор" (57) 1. Устройство для измерения частичных разрядов в электроаппаратах с изоляцией конденсаторного типа преимущественно в Изобретение касается испытаний измерительных трансформаторов тока с бумажно-масляной изоляцией конденсаторного типа Одним из видов контроля изоляции при испытании высоким напряжением явпяется измерение частичных разрядов (ЧР) Известна используемая для измерения ЧР балансная схема [1], уменьшающая влияния помех, где в качестве соединительного конденсатора применяется отдельный конденсатор высокого напряжения, либо второй идентичный объект с заведомо известным низким уровнем ЧР. Недостаток известной балансной схемы обусловлен использованием дорогостояще измерительных трансформаторах тока, содержащее датчик, разделенный на две симметричные части, электрическую балансную схему, и вывод датчика, о т л и ч а ю щ е е с я тем, что датчиком является внутренняя нулевая конденсаторная обкладка обмотки трансформатора тока, при этом балансная схема выполнена а виде разреза в обкладке по всей высоте изоляции обмотки трансформатора тока, а каждая симметричная часть датчика содержит выводы, соединенные с измерительными элементами 2. Устройство по п. 1 , о т л и ч а ю щ е е с я тем, что форма датчика идентична форме обмотки трансформатора тока и в зависимости от сечения обмотки трансформатора выполнена U-образной либо рымовидной, либо тороидальной, либо цилиндрической ел ю ю го высоковольтного конденсатора или такого же объекта с известным уровнем частичных разрядов. Многократная подверженность их испытательным воздействиям может привести к повреждениям изоляции образцового эталонного объекта Известно устройство для измерения частичных разрядов в электроиндукционных аппаратах [2]. взятое за прототип, в котором используется балансная схема с двумя датчиками, выполненными в виде симметричных экранов, охватывающих обмотку, находящуюся под высоким потенциалом. Недостатки известного устройства - усложненная конструкция вследствие использования специальных экранов, еы 6522 полняющих функцию датчиков балансной схемы: - возможны искажения электрического поля в изоляционной конструкции реактора. В основу изобретения поставлена зада- 5 ча создания устройства для измерения частичных разрядов в электроаппаратах с изоляцией конденсаторного типа, в котором новое выполнение датчика и балансной схемы обеспечивает исключение искажений 10 электрического поля в изоляции и таким образом уменьшает вероятность локальных повышений напряженности электрического поля в высоковольтной изоляции аппарата. Поставленная задача решается тем, что 15 в устройстве для измерения частичных разрядов в электроаппаратах с изоляцией конденсаторного типа, преимущественно в измерительных трансформаторах тока, содержащем датчик, разделенный на две сим- 20 метричные части, электрическую балансную схему, и вывод датчика, согласно изобретению, датчиком является внутренняя нулевая конденсаторная обкладка обмотки трансформатора тока, при этом балансная схема 25 выполнена в виде разреза в обкладке по всей высоте изоляции обмотки трансформатора тока, а каждая симметричная часть датчика содержит выводы, соединенные с измерительными элементами. 30 Устройство по п. 2, формулы характеризуется тем, что форма датчика идентична форме обмотки трансформатора тока и в зависимости от сечения обмотки трансформатора выполнена U-образной, либо 35 рымовидной, либо тороидальной, либо цилиндрической. В изобретении в качестве датчиков используется имеющаяся в конструкции элек- 40 троаппарата с изоляцией конденсаторного типа одна из конденсаторных обкладок, которая для образования двух датчиков балансной схемы имеет симметричный разрез. Обмотки не участвуют в испытании транс- 45 форматора, Электрическое поле не связано с обмотками, оно связано с конденсаторной изоляцией. Обмотки экранированы нулевой обкладкой, разделенной на две симметричные половины, используемые в качестве дат- 50 чиков балансной схемы, т.е. в изобретении, датчики балансной схемы образованы из одной существующей нулевой обкладки конденсаторной изоляции.разделенной на две симметричные части. Так как измерительная 55 нулевая обкладка имеет при эксплуатации потенциал заземленных частей, то исключаются возможные искажения электрического ПОЛЯ В ИЗОЛЯЦИИ. Предлагаемое устройство обладает следующими преимуществами по сравнению с прототипом: - отсутствует необходимость изготовления и установки специальных датчиков в электроаппарат; - исключаются искажения электрического поля, а, следовательно, и локальные повышения напряженности электрического поля в высоковольтной изоляции аппарата. Предлагаемое устройство для измерения частичных разрядов в электроиндукционных аппаратах поясняется графически, где: фиг. 1 - предлагаемое устройство для измерения частичных разрядов, например, в измерительном трансформаторе тока; фиг. 2 - структура бумажно-масляной изоляции конденсаторного типа обмотки измерительного трансформатора тока; фиг. 3 - балансная схема измерения частичных разрядов предлагаемого устройства. В предлагаемом устройстве датчиком служит измерительная нулевая обкладка 1 трансформатора тока 2. Измерительная обкладка 1 трансформатора тока 2 ~ эта нулевая обкладка 1 изоляции трансформатора тока 2, имеющая наименьший потенциал, т.е. это самая внутренняя нулевая обкладка 1 изоляции конденсаторного типа. Вывод 3 от нулевой обкладки 1 используется для измерения характеристик изоляции тд
