Пристрій для фіксації зупинки вала турбоагрегату

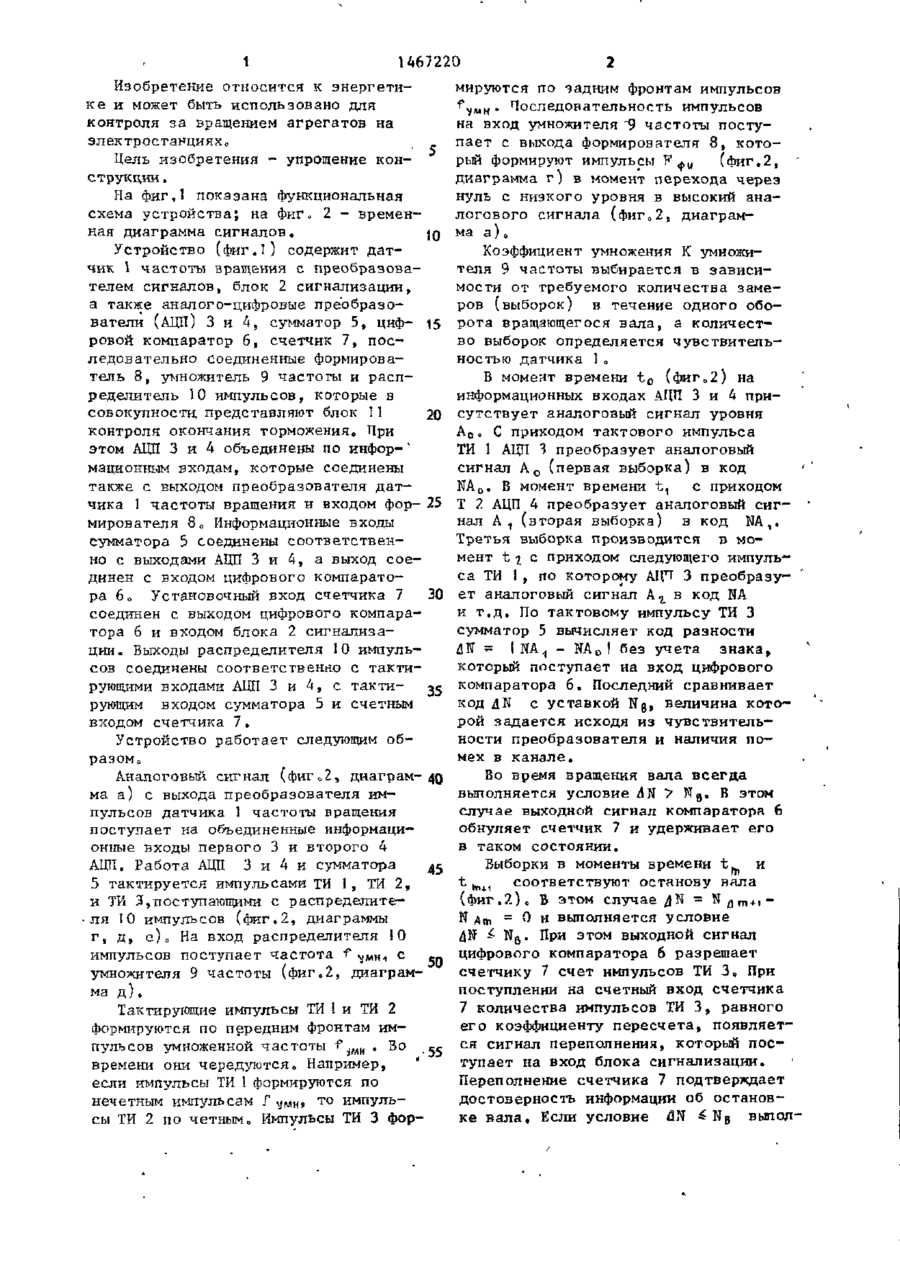

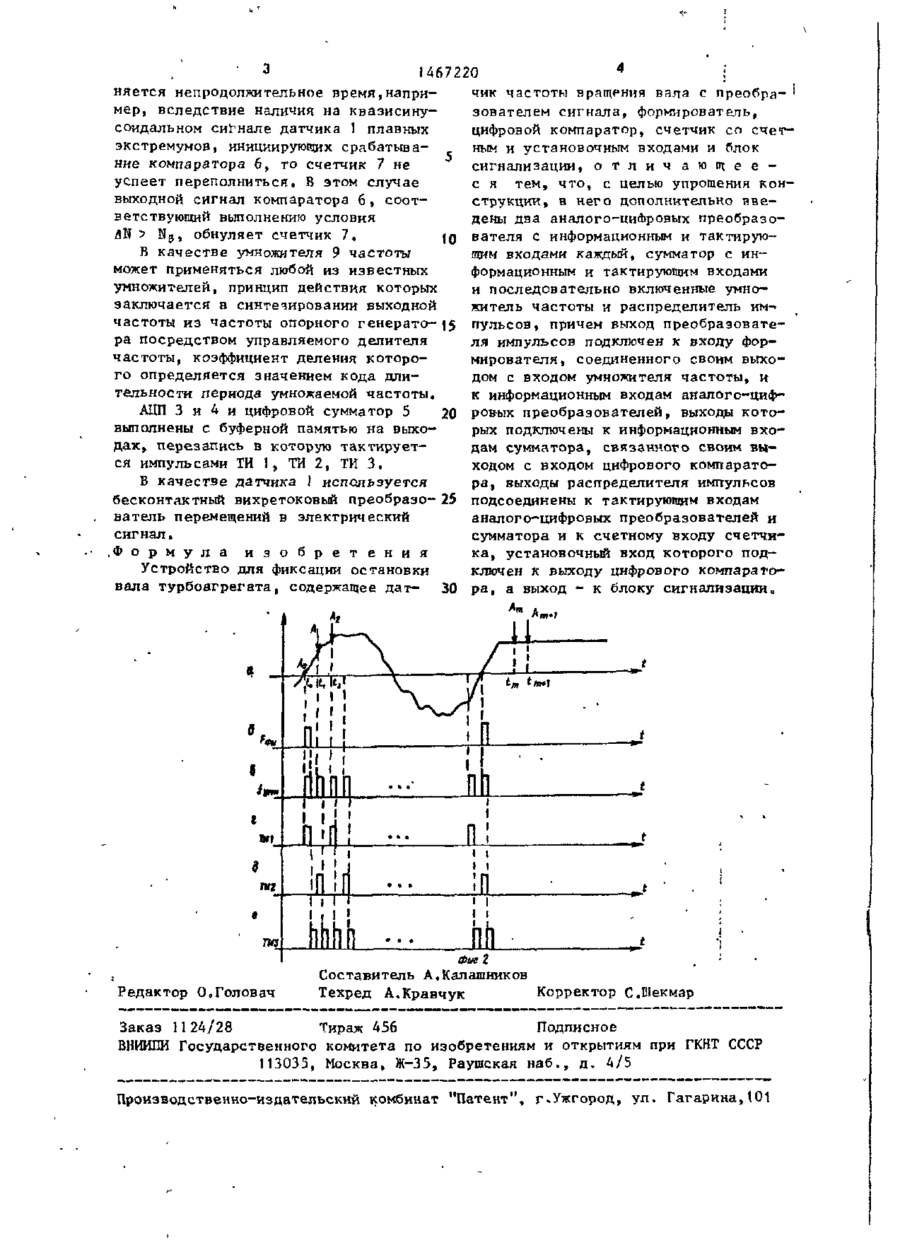

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (51Н F 01 D 2 1 / 0 6 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГКНТ СССР Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4150608/24-06 (22) 04.10,86 (46) 23 „03.89, Бюло V П (71) Харьковский филиал Центрального конструкторского бюро Союзэнергоремонта (72) В.Я.Красюк, М.*.Квашин, В.Б.Серга, В.К.Боярчук и С„Г0Иванов (53) 621.165-54 (088.8) (56) Авторское свидетельство СССР № 987158, кл о F 03 В 15/18, 1980о (54) УСТРОЙСТВО ДЛЯ ФИКСАЦИИ ОСТАНОВКИ ВАЛА ТУРБОАГРЕГАТА (57) Изобретение относится к энергетике и м.б. использовано для контроля за вращением агрегатов на электростанциях. Цель изобретения упрощение конструкции устройства. Датчик 1 частоты вращения подключен к параллельно установленным аналогоцифровым преобразователям (п) 3 и 4 и формирователю 8, входы которых 7~*. объединены. Выходы П подключены к сумматору 5, выход которого подключен к последовательно установленным компаратору 6, имеющему установочный вход, счетчику 7 и блоку 2 сигна лизации. Выход формирователя подключен к последовательно соединенным умножителю 9 частоты и распределителю 10 импульсов, выходы которого сое динены с тактируюганми входами Т 3, Ї 4, сумматора и счетным входом счетчика. Работа П 3, 4 и сумматора 5 тактируется импульсами, поступапщими с распределителя, которые формируются по передним фронтам импульсов умноженной частоты, причем импульсы во времени чередуются. Коэффициент умножения умножителя выбирается в за висимости от требуемого количества замеров в течение одного оборота вра щающегося вала, а количество выборок определяется чувствитепьностъю датчи ка. 2 ил. 1 1467220 Изобретение откосится к энергетике и может быть использовано для контроля за вращением агрегатов на электростанцияхD Цель изобретения - упрощение конструкции . На фиг И показана функциональная схема устройства; на фиг, 2 - временная диаграмма сигналов. Устройство (фиг.О содержит датчик I частоты вращения с преобразователем сигналов, блок 2 сигнализации, а также аналого-цифровые преобразователи (АЦП) 3 и 4, сумматор 5, циф- 15 ровой компаратор б, счетчик 7, последовательно соединенные формирователь 8, умножитель 9 частоты и распределитель 10 импульсов, которые в совокупности, представляют блок 1 1 20 контроля окончания торможенияв При этом АЦП 3 и 4 объединены по инфор-' мационным входам, которые соединены также с выходом преобразователя датчика 1 частоты вращения и входом фор- 25 мирователя 8 О Информационные входы сумматора 5 соединены соответственно с выходами АЦП 3 и 4, а выход соединен с входом цифрового компаратора 6 о Установочный вход счетчика 7 30 соединен с выходом цифрового компаратора 6 и входом блока 2 сигнализации. Выходы распределителя 10 импульсов соединены соответственно с тактирующими входами АЦП 3 и 4, с такти- ^5 рующим входом сумматора 5 и счетным входом счетчика 7. Устройство работает следующим образом,, Аналоговый, сигнал (фиг ь 2, диаграм-40 ма а) с выхода преобразователя импульсов датчика 1 частоты вращения поступает ка объединенные информационные входы первого 3 и второго 4 АЦП. Работа АЦП 3 и 4 и сумматора 45 5 тактируется импульсами ТИ І, ТИ 2, и ТИ 3,поступающими с распределите- ля I0 импульсов (фиг.2, диаграммы г, д, с ) 0 На вход распределителя 10 импульсов поступает частота f 50 умножителя 9 частоты (фиг в 2, диаграмма д ) . Тактирующие импульсы ТИ ! и ТИ 2 формируются по передним фронтам импульсов умноженной частоты f j m . Во 55 времени они чередуются. Например, если импульсы ТИ 1 формируются по нечетным импульсам Г умн» т о импульсы ТИ 2 но четным о Импульсы ТИ З фор мируются по задним фронтам импульсов •f\«H . Последовательность импульсов на вход умножителя "9 частоты поступает с выхода формирователя 8, который формируют импульсы К AU (фиг.2, диаграмма г ) в момент перехода через нуль с низкого уровня в высокий аналогового сигнала ( ф и г о 2 , диаграмма а) 0 Коэффициент умножения К умножителя 9 частоты выбирается в зависимости от требуемого количества замеров (выборок) в течение одного оборота вращающегося вала, а количество выборок определяется чувствительностью датчика 1„ В момент времени t 0 (фиг о 2) на информационных входах АЦП 3 и 4 присутствует аналоговый сигнал уровня Ао„ С приходом тактового импульса ТИ 1 АЦП 3 преобразует аналоговый сигнал А о (первая выборка) в код NA0, В момент времени t , с приходом Т 2 АЦП 4 преобразует аналоговый сигнал А 1 (вторая выборка) в код NA,. Третья выборка производится в момент t х с приходом следующего импульса ТИ I t по которому АИЛ 3 преобразует аналоговый сигнал А г в код NA и т . д . По тактовому импульсу ТИ З сумматор 5 вычисляет код разности dN - I NA,, - NAO I без учета знака, который поступает на вход цифрового компаратора 6. Последний сравнивает код ДГЇ с уставкой Ng, величина которой задается исходя из чувствительности преобразователя и наличия помех в канале. Во время вращения вала в с е г д а выполняется условие 4Я 7 N B . В этом случае выходной сигнал компаратора 6 обнуляет счетчик 7 и удерживает его в таком состоянии. Выборки в моменты времени t ^ и t tn+1 соответствуют останову вала (фиг.?.) о 5 этом случае ДК = и выполняется условие 4К ^ N e . При этом выходной сигнал цифрового компаратора 6 разрешает счетчику 7 счет импульсов ТИ З в При поступлении на счетный вход счетчика 7 количества импульсов ТИ З , равного его коэффициенту пересчета, появляется сигнал переполнения, который поступает на вход блока сигнализации. Переполнение счетчика 7 подтверждает достоверность информации об остановке в а л а . Если условие flN ^ К в выпоя 1467220 ! няется непродолжительное время,напричик частоты вращения вяла с преобрамер, вследствие наличия на квазисинузователем сигнала, формирователь, соидальном сигнале датчика I плавных цифровой компаратор, счетчик со счетэкстремумов, инициируюрщх срабатываным и установочным входами и блок ние компаратора 6, го счетчик 7 не сигнализации, о т л и ч а ю щ е е успеет переполниться. В этом случае с я тем» что, с целью упрощения конвыходной сигнал компаратора 6 , соотструкции» в него дополнительно ввеветствующий выполнению условия дены два аналого-цифровых преобразоДІЇ • N B , обнуляет счетчик 7. ? ]д вателя с информационным и тактирующим входами каждый, сумматор с инВ качестве умножителя 9 частоты формационным и тактирующим входами может применяться любой из известных и последовательно включенные умноумножителей, принцип действия которых житель частоты и распределитель имзаключается в синтезировании выходной частоты из частоты опорного генерато- 15 пульсов, причем выход преобразователя импульсов подключен к входу форра посредством управляемого делителя мирователя, соединенного своим выхочастоты, коэффициент деления котородом с входом умножителя частоты, и го определяется значением кода длик информационным входам аналого-цифтельности периода умножаемой частоты, АЦП 3 и 4 и цифровой сумматор 5 20 ровых преобразователей, выходы которых подключены к информационным вховыполнены с буферной памятью на выходам сумматора, связанного своим выдах, перезапись в которую тактируетходом с входом цифрового компаратося импульсами ТИ 1, ТИ 2, ТИ 3 . ра, выходы распределителя импульсов В качестве датчика 1 используется бесконтактный вихретоковый преобраэо- 25 подсоединены к тактирующим входам ватель перемещений в электрический аналого-цифровых преобразователей и сигнал. сумматора и к счетному входу счетчиФ о р м у л а и з о б р е т е н и я ка, установочный вход которого подУстройство для фиксации остановки ключен к выходу цифрового компаратовала турбоагрегата, содержащее дат- 30 ра, а выход - к блоку сигнализации. Фиг Z Редактор 00Головач Составитель А.Калашников Техред А,Кравчук Корректор С.Шекмар Заказ 1124/28 Тираж 456 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
