Схема жабєєвих включення електричної освітлювальної лампи розжарювання в електричну мережу

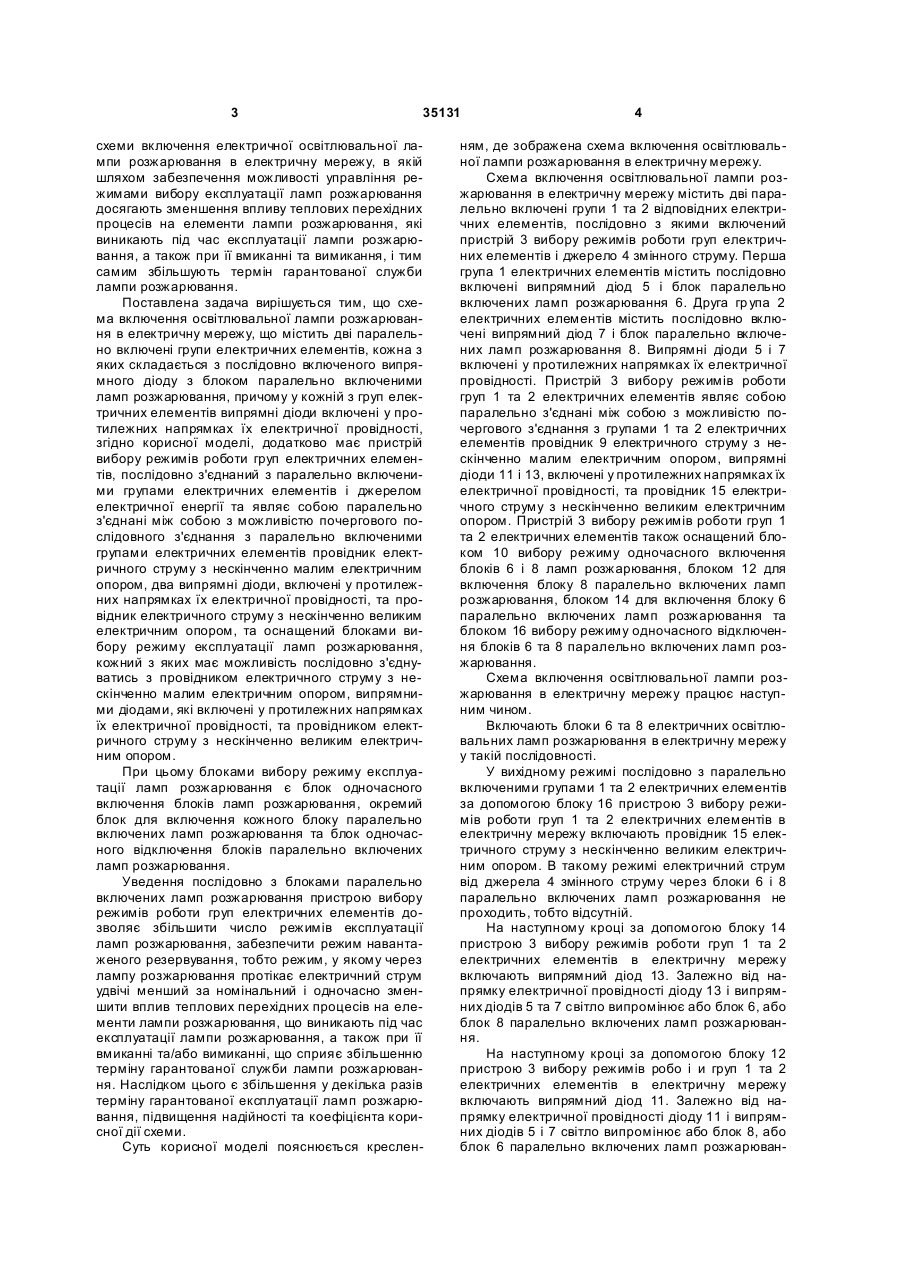

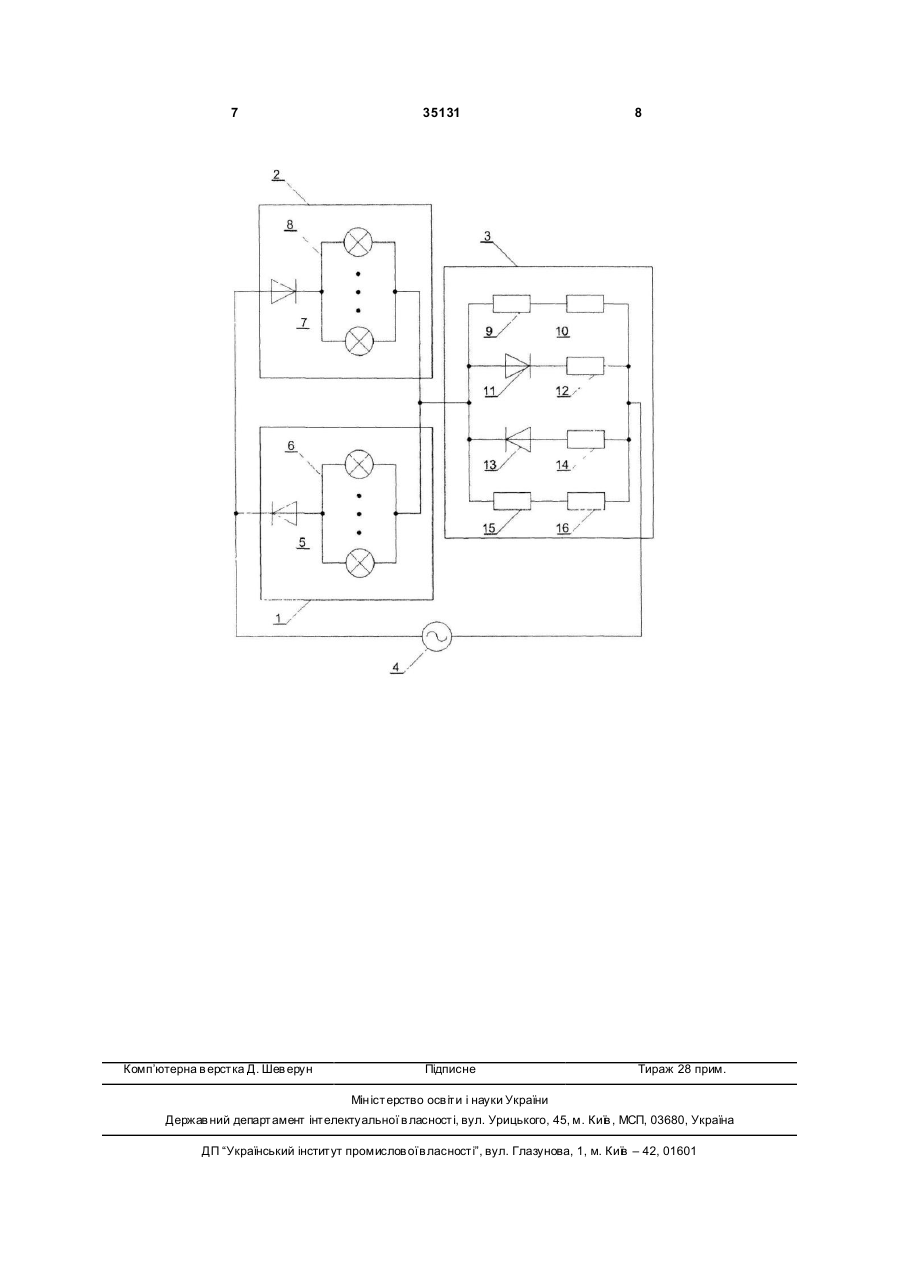

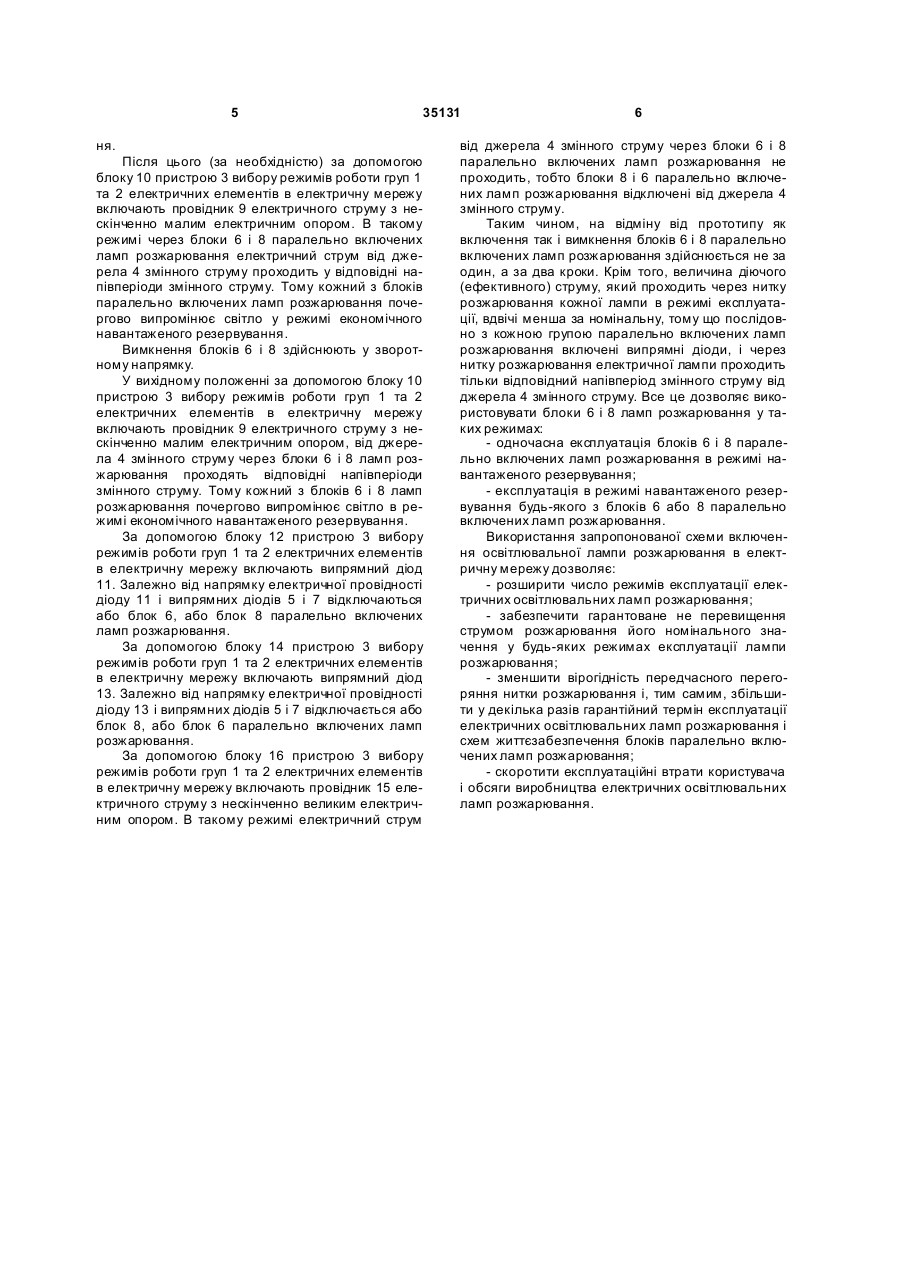

1. Схема включення освітлювальної лампи розжарювання в електричну мережу, що містить дві паралельно включені групи електричних елементів, кожна з яких складається з послідовно включеного випрямного діода з блоком паралельно включених ламп розжарювання, причому у кожній з груп електричних елементів випрямні діоди включені у протилежних напрямках їх електричної провідності, яка відрізняється тим, що схема має пристрій вибору режимів роботи груп електричних елементів, який послідовно з'єднаний з паралельно включеними групами електричних елементів і джерелом електричної енергії та являє собою паралельно з'єднані між собою з можливістю почер U 2 (19) 1 3 35131 схеми включення електричної освітлювальної лампи розжарювання в електричну мережу, в якій шляхом забезпечення можливості управління режимами вибору експлуатації ламп розжарювання досягають зменшення впливу теплових перехідних процесів на елементи лампи розжарювання, які виникають під час експлуатації лампи розжарювання, а також при її вмиканні та вимикання, і тим самим збільшують термін гарантованої служби лампи розжарювання. Поставлена задача вирішується тим, що схема включення освітлювальної лампи розжарювання в електричну мережу, що містить дві паралельно включені групи електричних елементів, кожна з яких складається з послідовно включеного випрямного діоду з блоком паралельно включеними ламп розжарювання, причому у кожній з груп електричних елементів випрямні діоди включені у протилежних напрямках їх електричної провідності, згідно корисної моделі, додатково має пристрій вибору режимів роботи груп електричних елементів, послідовно з'єднаний з паралельно включеними групами електричних елементів і джерелом електричної енергії та являє собою паралельно з'єднані між собою з можливістю почергового послідовного з'єднання з паралельно включеними групами електричних елементів провідник електричного струму з нескінченно малим електричним опором, два випрямні діоди, включені у протилежних напрямках їх електричної провідності, та провідник електричного струму з нескінченно великим електричним опором, та оснащений блоками вибору режиму експлуатації ламп розжарювання, кожний з яких має можливість послідовно з'єднуватись з провідником електричного струму з нескінченно малим електричним опором, випрямними діодами, які включені у протилежних напрямках їх електричної провідності, та провідником електричного струму з нескінченно великим електричним опором. При цьому блоками вибору режиму експлуатації ламп розжарювання є блок одночасного включення блоків ламп розжарювання, окремий блок для включення кожного блоку паралельно включених ламп розжарювання та блок одночасного відключення блоків паралельно включених ламп розжарювання. Уведення послідовно з блоками паралельно включених ламп розжарювання пристрою вибору режимів роботи груп електричних елементів дозволяє збільшити число режимів експлуатації ламп розжарювання, забезпечити режим навантаженого резервування, тобто режим, у якому через лампу розжарювання протікає електричний струм удвічі менший за номінальний і одночасно зменшити вплив теплових перехідних процесів на елементи лампи розжарювання, що виникають під час експлуатації лампи розжарювання, а також при її вмиканні та/або вимиканні, що сприяє збільшенню терміну гарантованої служби лампи розжарювання. Наслідком цього є збільшення у декілька разів терміну гарантованої експлуатації ламп розжарювання, підвищення надійності та коефіцієнта корисної дії схеми. Суть корисної моделі пояснюється креслен 4 ням, де зображена схема включення освітлювальної лампи розжарювання в електричну мережу. Схема включення освітлювальної лампи розжарювання в електричну мережу містить дві паралельно включені групи 1 та 2 відповідних електричних елементів, послідовно з якими включений пристрій 3 вибору режимів роботи груп електричних елементів і джерело 4 змінного струму. Перша група 1 електричних елементів містить послідовно включені випрямний діод 5 і блок паралельно включених ламп розжарювання 6. Друга гр упа 2 електричних елементів містить послідовно включені випрямний діод 7 і блок паралельно включених ламп розжарювання 8. Випрямні діоди 5 і 7 включені у протилежних напрямках їх електричної провідності. Пристрій 3 вибору режимів роботи груп 1 та 2 електричних елементів являє собою паралельно з'єднані між собою з можливістю почергового з'єднання з групами 1 та 2 електричних елементів провідник 9 електричного струму з нескінченно малим електричним опором, випрямні діоди 11 і 13, включені у протилежних напрямках їх електричної провідності, та провідник 15 електричного струму з нескінченно великим електричним опором. Пристрій 3 вибору режимів роботи груп 1 та 2 електричних елементів також оснащений блоком 10 вибору режиму одночасного включення блоків 6 і 8 ламп розжарювання, блоком 12 для включення блоку 8 паралельно включених ламп розжарювання, блоком 14 для включення блоку 6 паралельно включених ламп розжарювання та блоком 16 вибору режиму одночасного відключення блоків 6 та 8 паралельно включених ламп розжарювання. Схема включення освітлювальної лампи розжарювання в електричну мережу працює наступним чином. Включають блоки 6 та 8 електричних освітлювальних ламп розжарювання в електричну мережу у такій послідовності. У вихідному режимі послідовно з паралельно включеними групами 1 та 2 електричних елементів за допомогою блоку 16 пристрою 3 вибору режимів роботи груп 1 та 2 електричних елементів в електричну мережу включають провідник 15 електричного струму з нескінченно великим електричним опором. В такому режимі електричний струм від джерела 4 змінного струму через блоки 6 і 8 паралельно включених ламп розжарювання не проходить, тобто відсутній. На наступному кроці за допомогою блоку 14 пристрою 3 вибору режимів роботи груп 1 та 2 електричних елементів в електричну мережу включають випрямний діод 13. Залежно від напрямку електричної провідності діоду 13 і випрямних діодів 5 та 7 світло випромінює або блок 6, або блок 8 паралельно включених ламп розжарювання. На наступному кроці за допомогою блоку 12 пристрою 3 вибору режимів робо і и груп 1 та 2 електричних елементів в електричну мережу включають випрямний діод 11. Залежно від напрямку електричної провідності діоду 11 і випрямних діодів 5 і 7 світло випромінює або блок 8, або блок 6 паралельно включених ламп розжарюван 5 35131 ня. Після цього (за необхідністю) за допомогою блоку 10 пристрою 3 вибору режимів роботи груп 1 та 2 електричних елементів в електричну мережу включають провідник 9 електричного струму з нескінченно малим електричним опором. В такому режимі через блоки 6 і 8 паралельно включених ламп розжарювання електричний струм від джерела 4 змінного струму проходить у відповідні напівперіоди змінного струму. Тому кожний з блоків паралельно включених ламп розжарювання почергово випромінює світло у режимі економічного навантаженого резервування. Вимкнення блоків 6 і 8 здійснюють у зворотному напрямку. У вихідному положенні за допомогою блоку 10 пристрою 3 вибору режимів роботи груп 1 та 2 електричних елементів в електричну мережу включають провідник 9 електричного струму з нескінченно малим електричним опором, від джерела 4 змінного струму через блоки 6 і 8 ламп розжарювання проходять відповідні напівперіоди змінного струму. Тому кожний з блоків 6 і 8 ламп розжарювання почергово випромінює світло в режимі економічного навантаженого резервування. За допомогою блоку 12 пристрою 3 вибору режимів роботи груп 1 та 2 електричних елементів в електричну мережу включають випрямний діод 11. Залежно від напрямку електричної провідності діоду 11 і випрямних діодів 5 і 7 відключаються або блок 6, або блок 8 паралельно включених ламп розжарювання. За допомогою блоку 14 пристрою 3 вибору режимів роботи груп 1 та 2 електричних елементів в електричну мережу включають випрямний діод 13. Залежно від напрямку електричної провідності діоду 13 і випрямних діодів 5 і 7 відключається або блок 8, або блок 6 паралельно включених ламп розжарювання. За допомогою блоку 16 пристрою 3 вибору режимів роботи груп 1 та 2 електричних елементів в електричну мережу включають провідник 15 електричного струму з нескінченно великим електричним опором. В такому режимі електричний струм 6 від джерела 4 змінного струму через блоки 6 і 8 паралельно включених ламп розжарювання не проходить, тобто блоки 8 і 6 паралельно включених ламп розжарювання відключені від джерела 4 змінного струму. Таким чином, на відміну від прототипу як включення так і вимкнення блоків 6 і 8 паралельно включених ламп розжарювання здійснюється не за один, а за два кроки. Крім того, величина діючого (ефективного) струму, який проходить через нитку розжарювання кожної лампи в режимі експлуатації, вдвічі менша за номінальну, тому що послідовно з кожною групою паралельно включених ламп розжарювання включені випрямні діоди, і через нитку розжарювання електричної лампи проходить тільки відповідний напівперіод змінного струму від джерела 4 змінного струму. Все це дозволяє використовувати блоки 6 і 8 ламп розжарювання у таких режимах: - одночасна експлуатація блоків 6 і 8 паралельно включених ламп розжарювання в режимі навантаженого резервування; - експлуатація в режимі навантаженого резервування будь-якого з блоків 6 або 8 паралельно включених ламп розжарювання. Використання запропонованої схеми включення освітлювальної лампи розжарювання в електричну мережу дозволяє: - розширити число режимів експлуатації електричних освітлювальних ламп розжарювання; - забезпечити гарантоване не перевищення струмом розжарювання його номінального значення у будь-яких режимах експлуатації лампи розжарювання; - зменшити вірогідність передчасного перегоряння нитки розжарювання і, тим самим, збільшити у декілька разів гарантійний термін експлуатації електричних освітлювальних ламп розжарювання і схем життєзабезпечення блоків паралельно включених ламп розжарювання; - скоротити експлуатаційні втрати користувача і обсяги виробництва електричних освітлювальних ламп розжарювання. 7 Комп’ютерна в ерстка Д. Шев ерун 35131 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
