Дитячий гральний спортивний майданчик

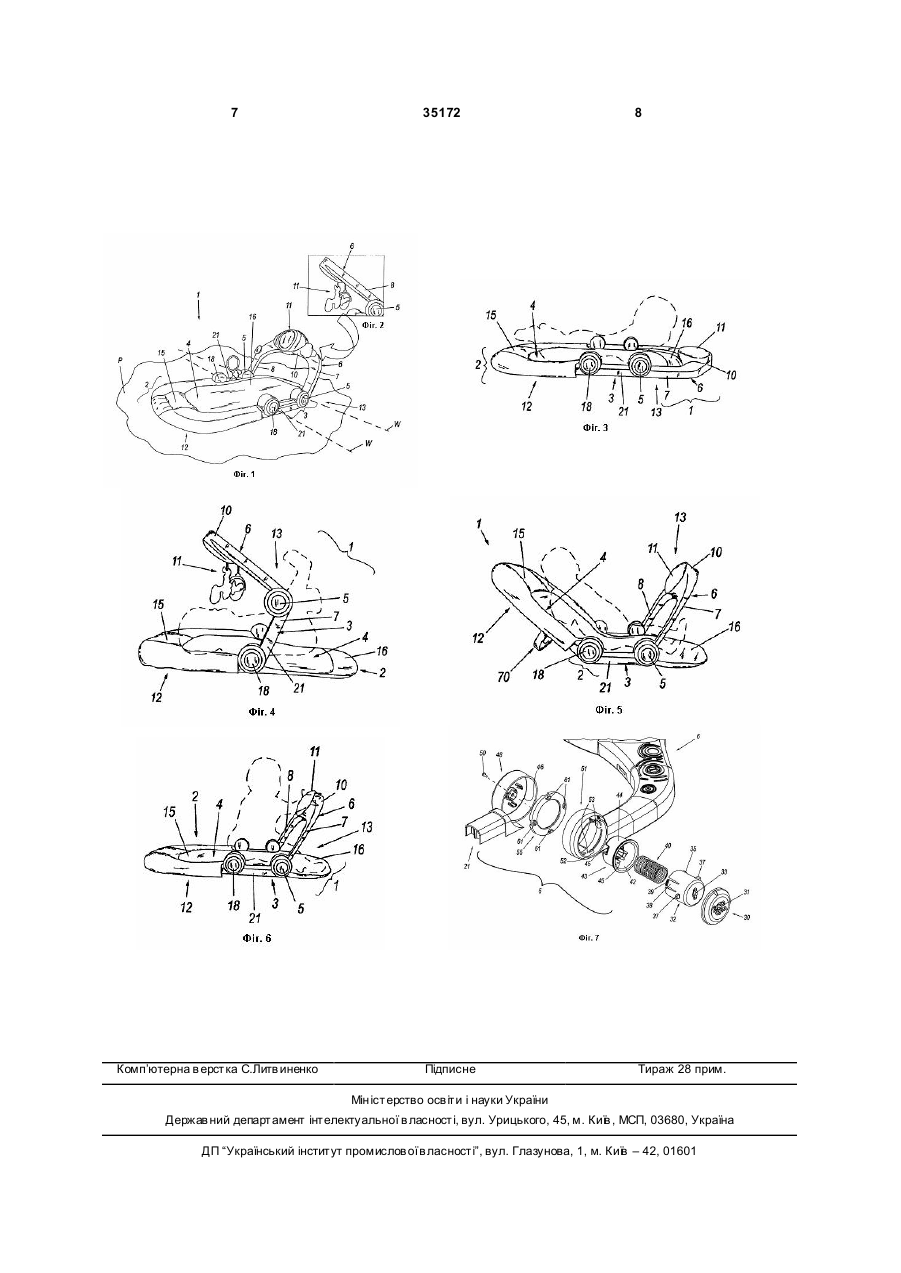

1. Дитячий гральний спортивний майданчик (1), що містить основу (2), яка призначена для розміщення на опорній поверхні (Р), зазначена основа (2), що має периферійну раму (3), з'єднана з арочним елементом (6), що містить іграшки (11) і здатний бути розміщеним, як мінімум, в одному робочому положенні, в якому він розташований над основою (2), яка виконана, переважно, як плоский елемент (4), з'єднаний з периферійною рамою (3), який відрізняється тим, що зазначена периферійна рама (3) містить першу ділянку (12) і другу ділянку (13), які шарнірно з'єднані одна з одною і здатні змінювати кутове положення одна до одної, плоский елемент (4), який з'єднаний, як мінімум, з першою (12) із зазначених ділянок (12, 13), щоб діяти як спинка для підтримування дитини, коли зазначена перша ділянка (12) нахилена до другої ділянки (13), гральний спортивний майданчик може виконувати функцію місця для сидіння, коли перебуває в такій 2. Дитячий конфігурації. гральний спортивний майданчик за пунктом 1, який відрізняється тим, що друга ділянка (13) периферійної рами містить арочний елемент (6). 3. Дитячий гральний спортивний майданчик за пунктом 1, який відрізняється тим, що друга ділянка (13) периферійної рами містить декілька частин (21, 6), шарнірно з'єднаних одна з одною. 4. Дитячий гральний спортивний майданчик за пунктом 1, який відрізняється тим, що шарнірно з'єднані ділянки (12, 13) периферійної рами з'єднані одна з одною за допомогою шарнірних з'єднань (5, 18), що надають можливість цим частинам (12, 13) досягати і підтримувати похилі одна до одної положення. 5. Дитячий гральний спортивний майданчик за пунктом 4, який відрізняється тим, що кожне ша 2 (19) 1 3 35172 4 ділянки (12) периферійної рами, коли в цьому положенні вона нахилена до другої ділянки (13) пе риферійної рами. Дана корисна модель відноситься до дитячого грального спортивного майданчика у відповідності з обмежувальною частиною головного пункту формули. Гральний спортивний майданчик є відомим дитячим виробом, який використовують щоб надати можливість дитині активізувати різні чутливі функції шляхом використання іграшок. Зокрема, вказаний гральний спортивний майданчик містить основу, яка призначена для розміщення на опорній поверхні і має периферійну раму. Ця рама переважно підтримує плоский прокладний елемент (або гнучкий елемент, як наприклад м'яку тканину), на якому розміщують дитину. До периферійної рами також приєднаний арочний елемент, здатний обертатися навколо з'єднань, що сполучають його з рамою, з тим щоб надати можливість йому бути поміщеним в як мінімум одну робочу позицію (або позицію використання), в якій він знаходиться над основою (або нам плоским елементом останнього). Арочний елемент утримує іграшки, що дозволяє дитині, лежачі на основі, активно гратися, в той же час переважно розвиваючи її чутливу діяльність. У даному випадку, вищезгадані іграшки часто містять рухомі і/або такі, що дають звук, кольорові елементи, щоб привернути увагу дитини і надати їй можливість самій активно тримати в руках іграшки. Гральний спортивний майданчик представляє собою плоску поверхню або значною мірою плоску основу (як мінімум трохи викривлену, щоб дитина, знаходячись на ній, могла при розгойдуванні виконувати природні рухи). Відомі гральні спортивні майданчики звичайно не дають змогу дитині приймати напівлежаче положення, в якому вона утримується протягом гри, або щоб засинати під час гри. Задачею даної корисної моделі є створення грального спортивного майданчика зазначеного типу, який може також служити місцем для сидіння і в обох випадках підтримувати дитину з його піднятою спинкою протягом гри, або щоб вона могла спати в цьому положенні. Окремою задачею даної корисної моделі є створення грального спортивного майданчика зазначеного типу, який є простим у використанні не тільки як спортивний майданчик, але і як місце для сидіння, яке легко переносити, і яке дає змогу досягати для дитини різних підтримуючих положень спинки, коли гральний спортивний майданчик використовується як місце для сидіння. Наступною задачею є створення грального спортивного майданчика, зазначеного типу, який має просту і дешеву конструкцію, в той же час здатну виконувати дві зовсім різні функції (грального спортивного майданчика і місця для сидіння). Ці та наступні задачі, які будуть більш очевидними для фахівця даної галузі техніки, досягають за допомогою грального спортивного майданчика у відповідності з доданими пунктами формули корисної моделі. Дана корисна модель буде більш зрозуміла з доданих креслень, які містять не-обмежуючий приклад її виконання, де: фігура 1 - вид у перспективі грального спортивного майданчика за корисною моделлю, у положенні його використання; фігури 2 - вид збоку зліва частини грального спортивного майданчика, зображеного на фігурі 1; фігури 3-6 показують різні робочі конфігурації або положення грального спортивного майданчика, на зазначених фігура х також у загальних рисах позначений контур дитини; фігура 7 - деталізований вид у розібраному стані частини грального спортивного майданчика, зображеного на фігурі 1. Як видно на фігурах креслень, гральний спортивний майданчик позначений зверху позицією 1 і містить основу 2, охоплену периферійною рамою 3. Плоский елемент 4 з'єднаний з цією рамою, яка, за допомогою перших шарнірних з'єднань 5, утворює арочний елемент 6, який має плечі 7 і 8, що з'єднані з шарнірним з'єднанням 5 і центральною частиною 10. яка є невід'ємною частиною плечей 7 і 8 і містить іграшки 11. Арочний елемент може займати як мінімум одне робоче положення, в якому він розташований над основою 2, як показано на фігура х 1, 5 і 6. Рама 3 містить як мінімум першу частину 12 і другу частину 13, які сполучені разом за допомогою други х шарнірних з'єднань 18 і здатні бути переміщені одна відносно одної навколо осі W шарніра для того щоб бути поміщеними в, як мінімум, одне або, переважно, декілька похилих положень. Це дозволяє сформувати гральний спортивний майданчик як місце для сидіння (Фіг.5). вісь шарніра також містить елемент, що з'єдн ує арочний елемент 6 з рамою 3. Більш конкретно, перша частина 12 рами 3 утримує плоский елемент 4, який виготовлений переважно з тканини і здатний бути натягненим над зазначеною частиною. Елемент 4 має м'яку підкладку як мінімум на першій його стороні 15, розташованій на зазначеній частині 12. На відміну, друга частина 13 рами містить перші плечі 21, розташовані між шарнірними з'єднаннями 5 і 18 таким чином, що вони можуть обертатися навколо останнього, так само як і арочний елемент 6, який для всіх призначень може розглядатися стороною зазначеної другої частини 13. Ця остання переважно не з'єднана жорстко з будь-яким фіксуючим елементом, для того, щоб вона мала можливість рухатись відносно першої частини 12. Друга частина 13 оточує другу сторону 16 плоского елемента 4. який простягнений між плечима 21 і поза ними до місця, в яке може бути поміщений арочний елемент 6, коли його плечі 7 і 8 лежать в одній площині з вищезгаданими плечима 21 і з першою 5 35172 частиною 12 грального спортивного майданчика (див. Фіг.3). Кожне шарнірне з'єднання 5 і 18 конструктивно виконано для можливості частинам рами 3 і арочного елемента 6 приймати різні похилі положення відносно до шарнірних з'єднань або сторін грального спортивного майданчика 1, тоді як в той самий час також безпечно підтримує, як мінімум, вагу дитини (показану схематично на фігурах), що залишається на ньому під час гри і протягом можливого сну. Характерно, що кожне шарнірне з'єднання 5 і 18 конструктивно виповнено, як показано на фігурі 7. Кожне шарнірне з'єднання має кнопку 30, що містить по суті дископодібний елемент 31, з'єднаний з чашоподібним елементом 32, що має основу (з якою елемент 31 з'єднаний будь яким чином), від країв якої простягнена циліндрична стінка 35. Остання має вушка 37, що виступають перпендикулярно від зазначеної стіни, і пружні лопаті 38, розташовані уздовж зазначеної стіни. Ці лопаті мають кінці 39, зігнуті назовні від циліндричної частини. Пружина стиснення 40 розташована в межах чашоподібного елемента 32 навколо ребристого стрижня 42, розміщеного центрально у чашоподібній фланцевій частині 43, в яку входить елемент 32. Ця частина має основу, від якої виступає стрижень 42 (що утримує пружину 40), і стінку 44 з вирізами 45 для входження виступаючих лопатей 38 і надання можливості чашоподібному елементу 32 рухатися в межах частини 43. Кінці 39 зазначених лопатей 38 блокують переміщення елемента 32, висун утого пружиною 40, далеко від основи частини 43 під час повернення кнопки 30 після того, як вона було натиснута, щоб дозволити відносне переміщення частин рами 2. При цьому, частина 43 прикріплена гвинтом 50 до опори 46, виконаної на кінці 48 першої ділянки 12 рами 2. і здатна рухатись при натисканні кнопки 30 або елемента 32 проти пружини 40 та обертатись навколо відповідної осі W шарніра, в межах кільцевої деталі 51, з'єднаної з другою ділянкою 13 рами (у разі шарнірного з'єднання 18) або з арочним елементом 6 (у разі шарнірного з'єднання 5). Частину 43 обертають будучи зачепленою лопатями 38 елемента 32. Кільцева деталь 51 має всередині буртик 52, в якому виконано декілька вирізів 53 для приймання виступів 37 чашоподібного елемента 32, призначених для задавання різних відносних сталих положень між зазначеними ділянками 12 і 13 або між плечима 21 і арочним елементом 6. Усередині деталі 51 встановлене опорне кільце 55, що має розподілені виступи 61 навпроти буртика 52 кільцевої деталі 51, щоб створювати між деталями простір, в межах якого можуть рухатися виступи 37 елемента 32. Слід зазначити, що 6 при цьому переміщенні виступів 37 (по суті завдяки обертанню кнопки навколо осі перпендикулярної до кінця 48 ділянки 12 або плеча 21), ці останні притискаються пружиною 40 навпроти буртика 52 кільцевої деталі 51. У такий спосіб, після натискання кнопки 30 у напрямку до кінця 48 плеча 21, коли виступи 37 зустрічають відповідні прорізи 53, в наслідок відносного обертання між плечима 21 і елементом 6, вони автоматично входять у них для, щоб замкнути кнопку (і відповідно ділянки 12 і плече 21) в конкретному положенні, з цього часу замикаючи положення цієї ділянки або плеча відносно суміжної частини рами 2. Через наявність цих виступів і їх взаємодії з прорізами 53, одержують відносне замикання між деталями, що гарантує утримання їх в цьому кутовому положенні. У випадку ділянки 12, щоб гарантувати, що це положення утримується і що дитина правильно і безпечно підтримується, наприклад, щоб надати можливість використовувати гральний спортивний майданчик як місце для сидіння, останній містить допоміжний опорний елемент 70 (фігура 5) на тильній стороні основи 2 (для спирання на будьяку поверхню Р. як наприклад підлогу), який шарнірно прикріплений в будь-якій відомій спосіб до ділянки 12 рами 3, для можливості його складання на основі 2, коли ця ділянка опирається на поверхню Р, коли гральний спортивний майданчик використовують як зображено на фігура х 1, 3, 4 і 6. Використання корисної моделі очевидне з попереднього опису, і тому не бути додатково описане. Можливі також інші виконання корисної моделі, як наприклад таке, що містить одне шарнірне з'єднання 5 між різними частинами рами 3 грального спортивного майданчика (як зазначено, арочний елемент 6 може розглядатися як частина цієї рами) або декілька шарнірних з'єднань (більше ніж два, щоб надати можливість арочному елементу 6 займати декілька положень над дитиною), що з'єднують разом різні частини або плечі рами 3 (ділянка 12 або перша ділянка цієї останньої, до якої прикріплений плоский елемент 4, залишається такою самою). Ці виконання корисної моделі повинні також розглядатися, як можливі в межах наступних пунктів формули корисної моделі. Корисна модель є простою для використання і може бути використана у різних конфігураціях (дивись фігури 3-6) для надавання можливості дитині гратися протягом її різних стадій зростання, від одного місяця і більше. Вона може також використовуватися, щоб надати можливість дитині відпочивати, якщо вона засинає під час гри, і також легко транспортується. Для цього достатньо скласти ділянку 12 периферійної рами 3 на частину 13 (окреслений компланарними плечима 21 елемент 6), щоб мати змогу легко транспортувати пристрій в згорнутому вигляді. 7 Комп’ютерна в ерстка C.Литв иненко 35172 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
