Пилосистема котла

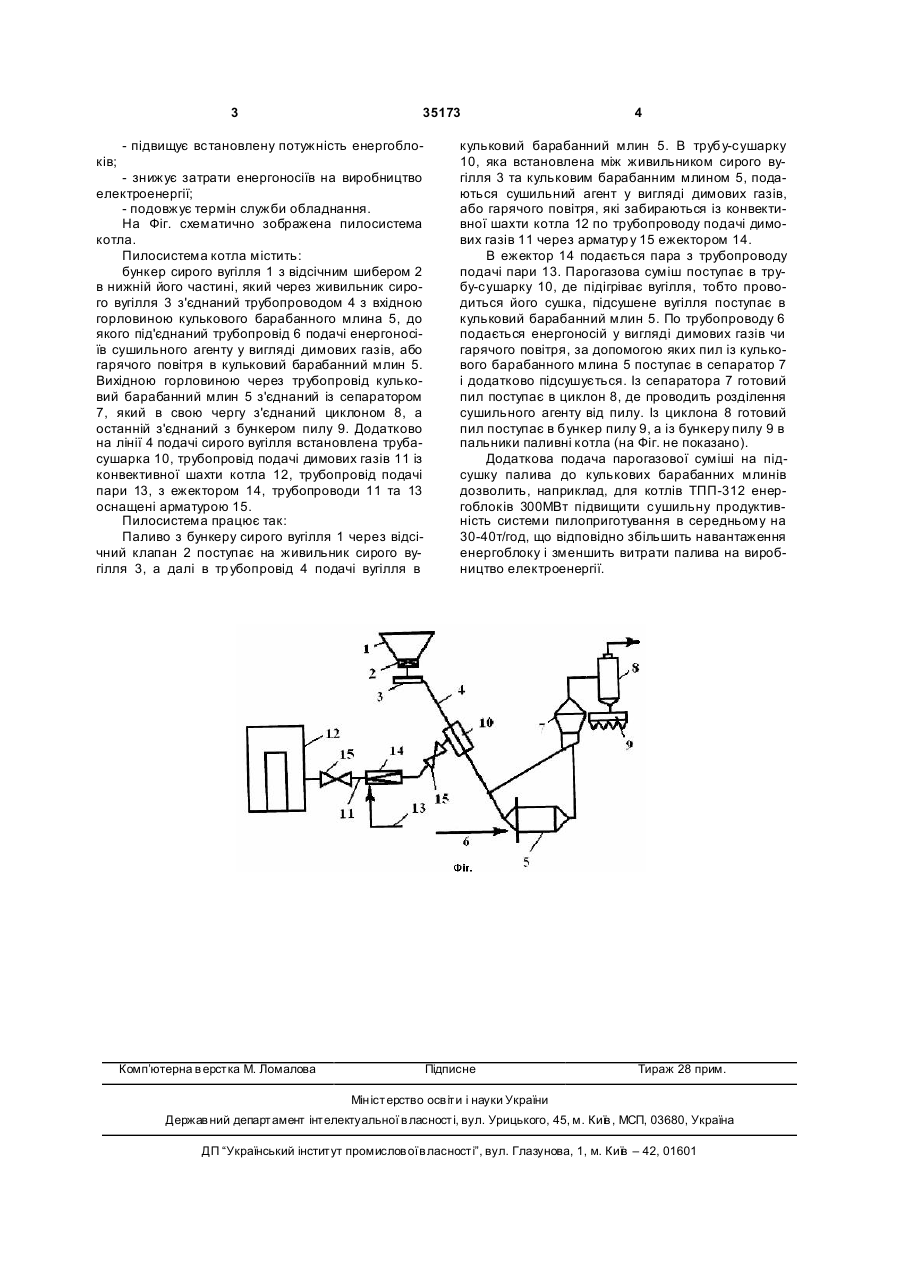

Пилосистема котла, що містить бункер сирого вугілля з відсічним шибером в нижній його частині, 3 35173 - підвищує встановлену потужність енергоблоків; - знижує затрати енергоносіїв на виробництво електроенергії; - подовжує термін служби обладнання. На Фіг. схематично зображена пилосистема котла. Пилосистема котла містить: бункер сирого вугілля 1 з відсічним шибером 2 в нижній його частині, який через живильник сирого вугілля 3 з'єднаний трубопроводом 4 з вхідною горловиною кулькового барабанного млина 5, до якого під'єднаний трубопровід 6 подачі енергоносіїв сушильного агенту у вигляді димових газів, або гарячого повітря в кульковий барабанний млин 5. Вихідною горловиною через трубопровід кульковий барабанний млин 5 з'єднаний із сепаратором 7, який в свою чергу з'єднаний циклоном 8, а останній з'єднаний з бункером пилу 9. Додатково на лінії 4 подачі сирого вугілля встановлена трубасушарка 10, трубопровід подачі димових газів 11 із конвективної шахти котла 12, трубопровід подачі пари 13, з ежектором 14, трубопроводи 11 та 13 оснащені арматурою 15. Пилосистема працює так: Паливо з бункеру сирого вугілля 1 через відсічний клапан 2 поступає на живильник сирого вугілля 3, а далі в тр убопровід 4 подачі вугілля в Комп’ютерна в ерстка М. Ломалова 4 кульковий барабанний млин 5. В трубу-сушарку 10, яка встановлена між живильником сирого вугілля 3 та кульковим барабанним млином 5, подаються сушильний агент у вигляді димових газів, або гарячого повітря, які забираються із конвективної шахти котла 12 по трубопроводу подачі димових газів 11 через арматур у 15 ежектором 14. В ежектор 14 подається пара з трубопроводу подачі пари 13. Парогазова суміш поступає в трубу-сушарку 10, де підігріває вугілля, тобто проводиться його сушка, підсушене вугілля поступає в кульковий барабанний млин 5. По трубопроводу 6 подається енергоносій у вигляді димових газів чи гарячого повітря, за допомогою яких пил із кулькового барабанного млина 5 поступає в сепаратор 7 і додатково підсушується. Із сепаратора 7 готовий пил поступає в циклон 8, де проводить розділення сушильного агенту від пилу. Із циклона 8 готовий пил поступає в бункер пилу 9, а із бункеру пилу 9 в пальники паливні котла (на Фіг. не показано). Додаткова подача парогазової суміші на підсушку палива до кулькових барабанних млинів дозволить, наприклад, для котлів ТПП-312 енергоблоків 300МВт підвищити сушильну продуктивність системи пилоприготування в середньому на 30-40т/год, що відповідно збільшить навантаження енергоблоку і зменшить витрати палива на виробництво електроенергії. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
