Система прибирання гною

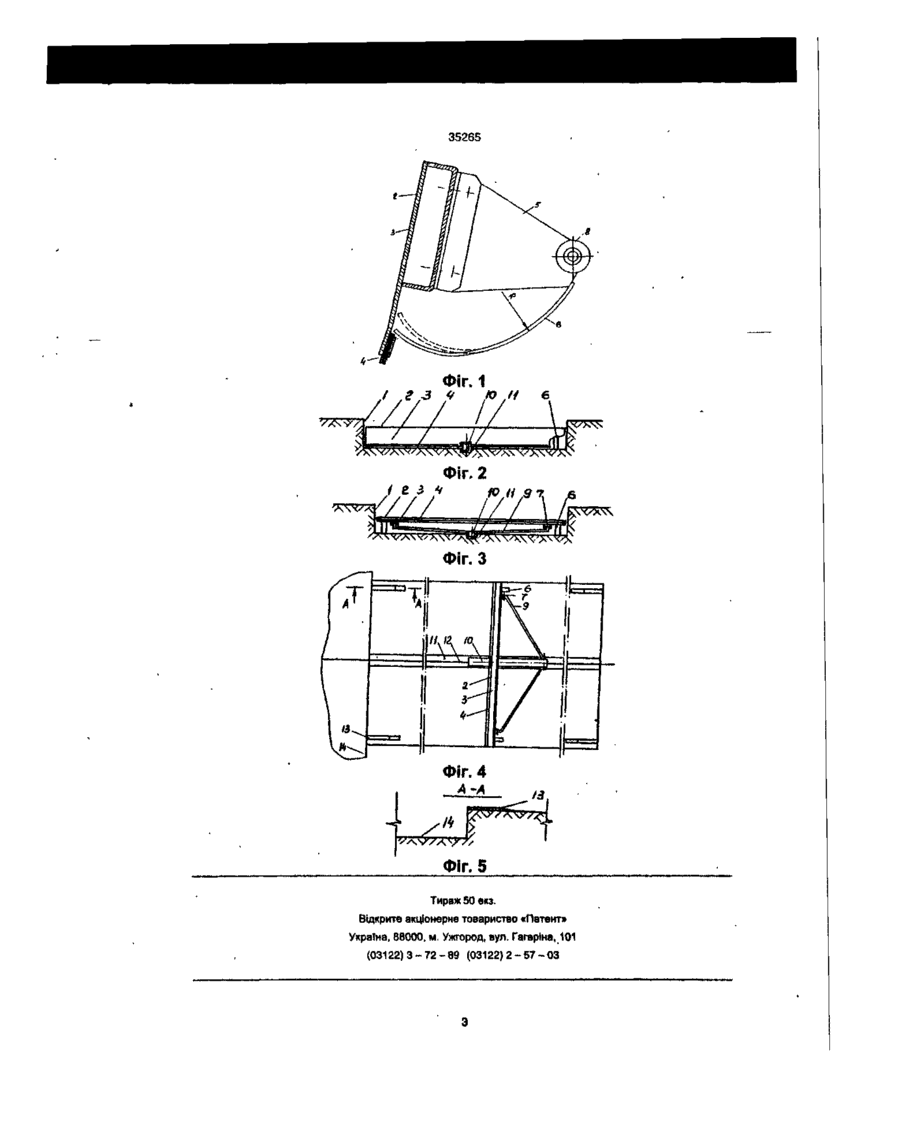

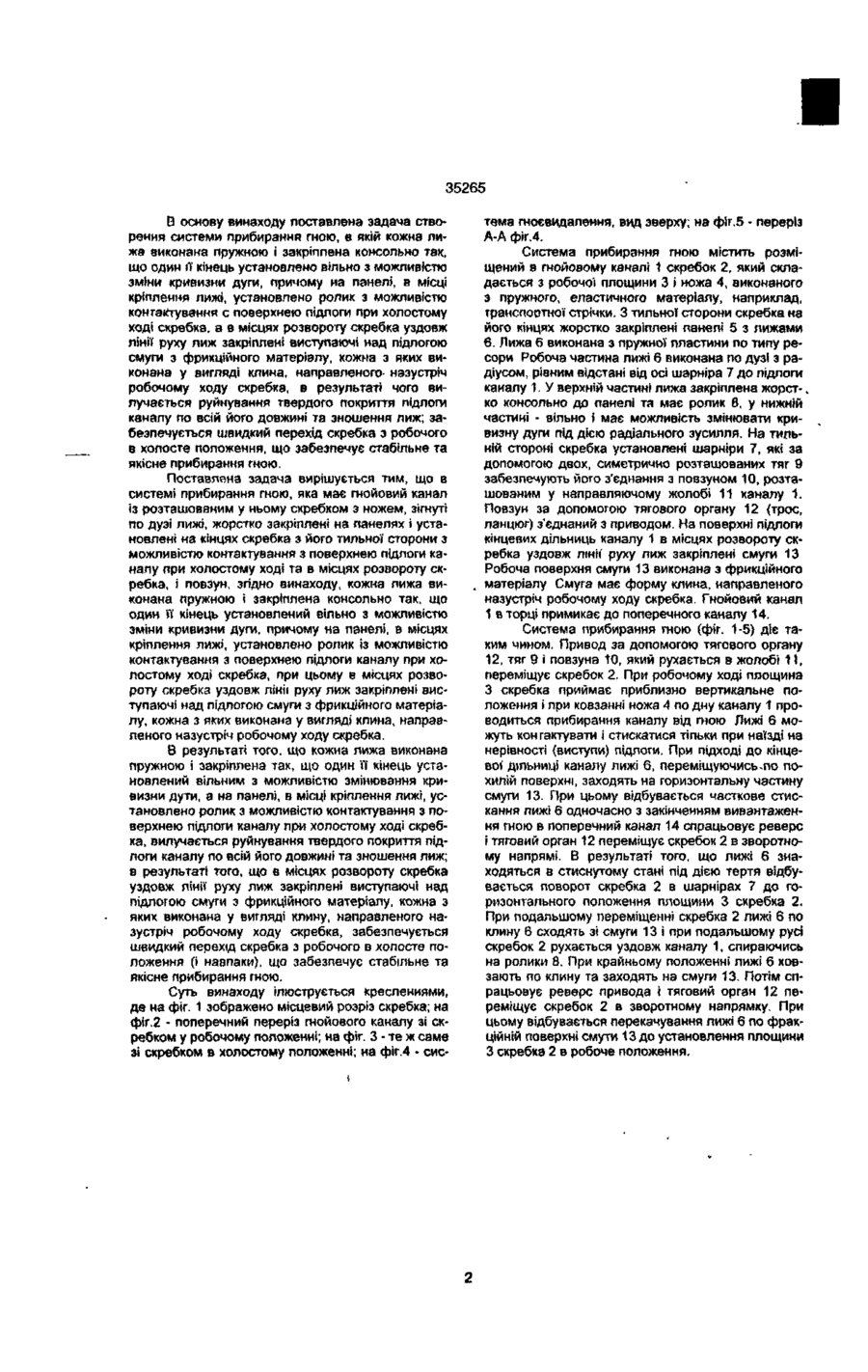

Система прибирання гною, яка містить гнойовий канал із розташованим у ньому скребком з ножем, зігнуті по дузі лижі, жорстко закріплені на панелях і установлені на кінцях скребка з його тильно» сторони з можливістю контактування з поверхнею підлоги каналу при холостому ході та в місцях розвороту скребка, і повзун, яка відрізняється тим, що кожна лижа виконана пружною і закріплена консольно так, що один її кінець установлений вільним з можливістю змінювання кривизни дуги, при чому на панелі, в місці кріплення лижі, установлено ролик з можливістю контактування з поверхнею підлоги каналу при холостому ході скребка, а в місцях розвороту скребка уздовж лінії руху лиж закріплені виступаючі над підлогою смуги з фрикційного матеріалу, кожна з яких виконана у вигляді клину, направленого назустріч робочому ходу скребка. Винахід відноситься до сільського господарства, зокрема до систем прибирання гною Відомий пристрій для видалення гною (а.с. СРСР № 976911, кл А 01 К 1/01. 1982), що містить розміщений в гнойовому каналі та зв'язаний з тяговим органом повзун, на якому шарнірно установлені дві лопаті скребка, кінематично- зв'язані з механізмом їх розкривання. Пристрій такого виконання при роботі є тваринницькому приміщенні має великий шлях (2-3 м) розкривання (складання) лопатей скребка Застосовуваний механізм примусового розкривання скребка, хоч і частково усуває цей недолік, але з впровадженням його ускладнюється конструкція скребка і, як наслідок, знижується надійність роботи скребка Відомий пристрій для видалення посліду (патент США № 3810444, А 01 К 31/04, 1971), який містить опорну штангу, поворотні колодки, ніж скрепера, привод. Поворот ножа скрепера відбувається в вертикальній площині та забезпечується за рахунок тертя колодок об підлогу каналу При такій конструкції пристрою шлях переходу скребка з робочого в холосте положення і навпаки - мінімальний Недолік даного пристрою полягає в тому, що колодки при зворотно-поступальному русі постійно контактують (ковзають) з підлогою по всій довжині каналу Контакт між ними необхідний (в основному) в місцях розвороту скребка, а саме, на кінце вих ділянках каналу, тому колодки швидко зношуються. При твердому покритті підлоги каналу, наприклад бетонному, відбувається його зруйнування по лінії руху колодок. В результаті зношення колодок і руйнування підлоги каналу контакт між ними погіршується, тому збільшується шлях переходу скребка з робочого положення в холосте і навпаки. Як прототип прийнято скребок для прибирання гною (патент Англії № 1103053, А 01 К 1/01, 1967), що містить раму-скребок, ківш, до якого прикріплені жорсткі елементи (лижі), які служать для повороту ковша. Жорсткі елементи мають панелі у вигляді сектора, шарнірно установленого на рамах (повзунах). По кромках панелі виконані полоззя. За допомогою тяг і повзунів скребок з'єднаний з тяговим органом. Шлях переходу скребка з робочого положення в положення холостого ходу - мінімальний. Недолік прототипу - в процесі експлуатації пристрою з перебігом часу знижується якість прибирання із-за того, що кінцеві ділянки каналу випадають з цього процесу. Це відбувається тому, що полоззя лиж постійно стираються, а також руйнується підлога В результаті полоззя не дістають до підлоги каналу. Тому хоч на кінцевих ділянках каналу скребок і змінює напрямок руху, але поворот його в вертикальній площині відбувається тільки тоді, коли скребок дійде до місця каналу, де немає сліду руйнування підлоги від його руху і полоззя будуть діставати до підлоги. ю со CM ID CO 6Г 35265 В основу винаходу поставлена задача створення системи прибирання гною, в якій кожна лижа виконана пружною і закріплена консольно так, що один її кінець установлено вільно з можливістю зміни кривизни дуги, причому на панелі, в місці кріплення лижі, установлено ролик з можливістю контактування с поверхнею підлоги при холостому ході скребка, а в місцях розвороту скребка уздовж лінії руху лиж закріплені виступаючі над підлогою смуги з фрикційного матеріалу, кожна з яких виконана у вигляді клина, направленого- назустріч робочому ходу скребка, в результаті чого вилучається руйнування твердого покриття підлоги каналу по всій його довжині та зношення лиж; забезпечується швидкий перехід скребка з робочого в холосте положення, що забезпечує стабільне та якісне прибирання гною. Поставлена задача вирішується тим, що в системі прибирання гною, яка має гнойовий канал із розташованим у ньому скребком з ножем, зігнуті по дузі лижі, жорстко закріплені на панелях і установлені на кінцях скребка з його тильної сторони з можливістю контактування з поверхнею підлоги каналу при холостому ході та в місцях розвороту скребка, і повЗун, згідно винаходу, кожна лижа виконана пружною і закріплена консольно так, що один її кінець установлений вільно з можливістю зміни кривизни дуги, причому на панелі, в місцях кріплення лижі, установлено ролик із можливістю контактування з поверхнею підлоги каналу при холостому ході скребка, при цьому в місцях розвороту скребка уздовж лінії руху лиж закріплені виступаючі над підлогою смуги з фрикційного матеріалу, кожна з яких виконана у вигляді клина, направленого назустріч робочому ходу скребка. В результаті того, що кожна лижа виконана пружною і закріплена так, що один її кінець установлений вільним з можливістю змінювання кривизни дути, а на панелі, в місці кріплення лижі, установлено ролик з можливістю контактування з поверхнею підлоги каналу при холостому ході скребка, вилучається руйнування твердого покриття підлоги каналу по всій його довжині та зношення лиж; в результаті того, що в місцях розвороту скребка уздовж лінії руху лиж закріплені виступаючі над підлогою смуги з фрикційного матеріалу, кожна з яких виконана у вигляді клину, направленого назустріч робочому ходу скребка, забезпечується швидкий перехід скребка з робочого в холосте положення (і навпаки), що забезпечує стабільне та якісне прибирання гною. Суть винаходу ілюструється кресленнями, де на фіг. 1 зображено місцевий розріз скребка; на фіг.2 - поперечний переріз гнойового каналу зі скребком у робочому положенні; на фіг. З - те ж саме зі скребком в холостому положенні; на фіг.4 - сис тема гноєвидалення, вид зверху; на фіг.5 - переріз А-А фіг.4. Система прибирання гною містить розміщений в гнойовому каналі 1 скребок 2, який складається з робочої площини 3 і ножа 4, виконаного з пружного, еластичного матеріалу, наприклад, транспортної стрічки. З тильної сторони скребка на його кінцях жорстко закріплені панелі 5 з лижами 6. Лижа 6 виконана з пружної пластини по типу ресори Робоча частина лижі 6 виконана по дузі з радіусом, рівним відстані від осі шарніра 7 до підлоги каналу 1. У верхній частині лижа закріплена жорст- „ ко консольно до панелі та має ролик 8, у нижній частині - вільно і має можливість змінювати кривизну дуги під дісю радіального зусилля. На тильній стороні скребка установлені шарніри 7, які за допомогою двох, симетрично розташованих тяг 9 забезпечують його з'єднання з повзуном 10, розташованим у направляючому жолобі 11 каналу 1. Повзун за допомогою тягового органу 12 (трос, ланцюг) з'єднаний з приводом. На поверхні підлоги кінцевих дільниць каналу 1 в місцях розвороту скребка уздовж лінії руху лиж закріплені смуги 13 Робоча поверхня смуги 13 виконана з фрикційного матеріалу Смуга має форму клина, направленого назустріч робочому ходу скребка. Гнойовий канал 1 в торці примикає до поперечного каналу 14. Система прибирання гною (фіг. 1-5) діє таким чином. Привод за допомогою тягового органу 12, тяг 9 і повзуна ТО, який рухається в жолобі 11, переміщує скребок 2. При робочому ході площина З скребка приймає приблизно вертикальне положення і при ковзанні ножа 4 по дну каналу 1 проводиться прибирання каналу від гною Лижі 6 можуть кон гактувати і стискатися тільки при наїзді на нерівності (виступи) підлоги. При підході до кінцево» Дільниці каналу лижі 6, переміщуючись ^по похилій поверхні, заходять на горизонтальну частину смуги 13. При цьому відбувається часткове стискання лижі 6 одночасно з закінченням вивантаження гною в поперечний канал 14 спрацьовує реверс і тяговий орган 12 переміщує скребок 2 в зворотному напрямі. В результаті того, що лижі 6 знаходяться в стиснутому стані під дією тертя відбувається поворот скребка 2 в шарнірах 7 до горизонтального положення площини 3 скребка 2. При подальшому переміщенні скребка 2 лижі 6 по клину 6 сходять зі смуги 13 і при подальшому русі скребок 2 рухається уздовж каналу 1, спираючись на ролики 8. При крайньому положенні лижі 6 ковзають по клину та заходять на смуги 13. Потім спрацьовує реверс привода і тяговий орган 12 переміщує скребок 2 в зворотному напрямку. При цьому відбувається перекачування лижі б по фракційній поверхні смути 13 до установлення площини З скребка 2 в робоче положення. 35265 Фіг. 2 '•\\VVV4 Фіг. З т Фіг. 5 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
