Компенсатор нерівномірності навантаження штампа

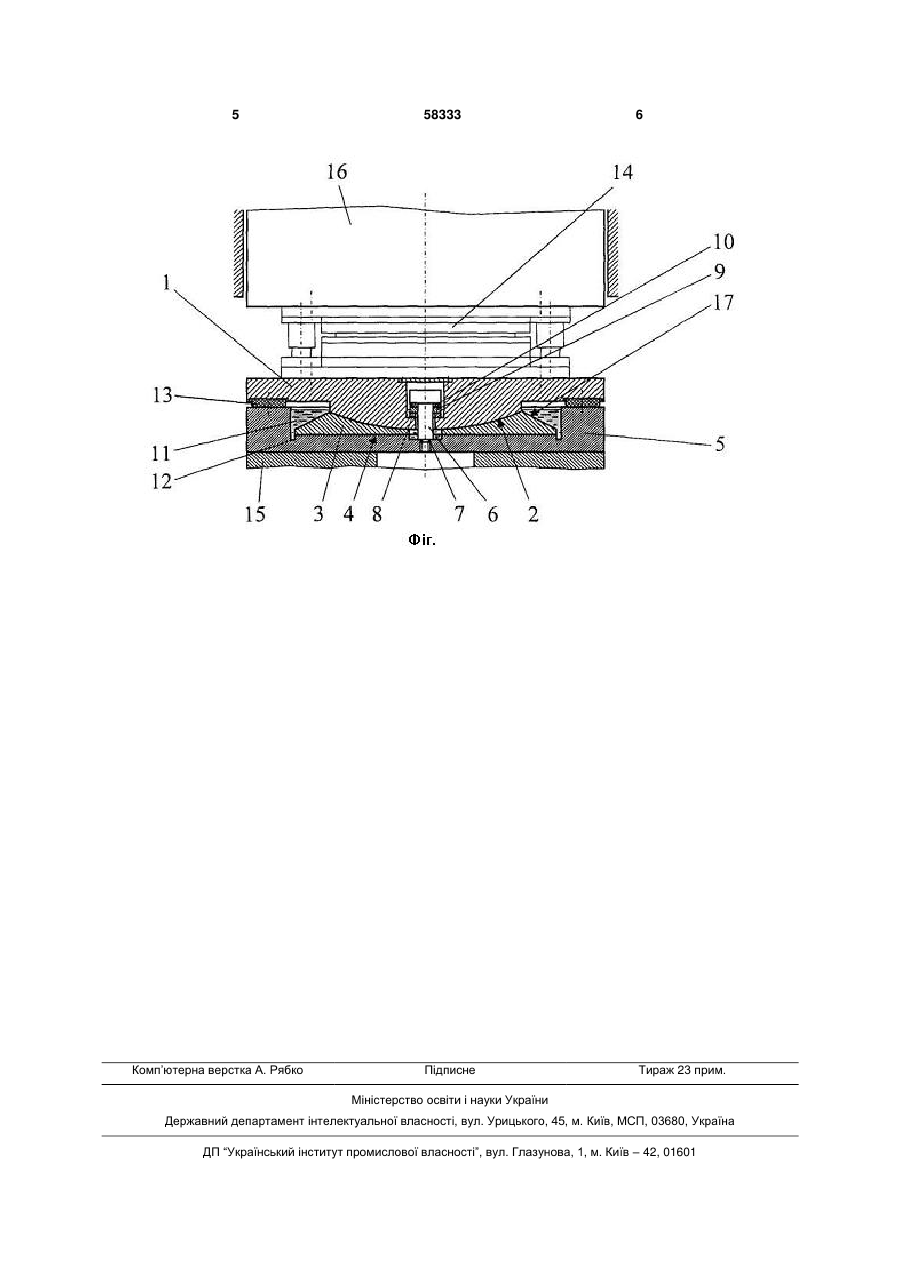

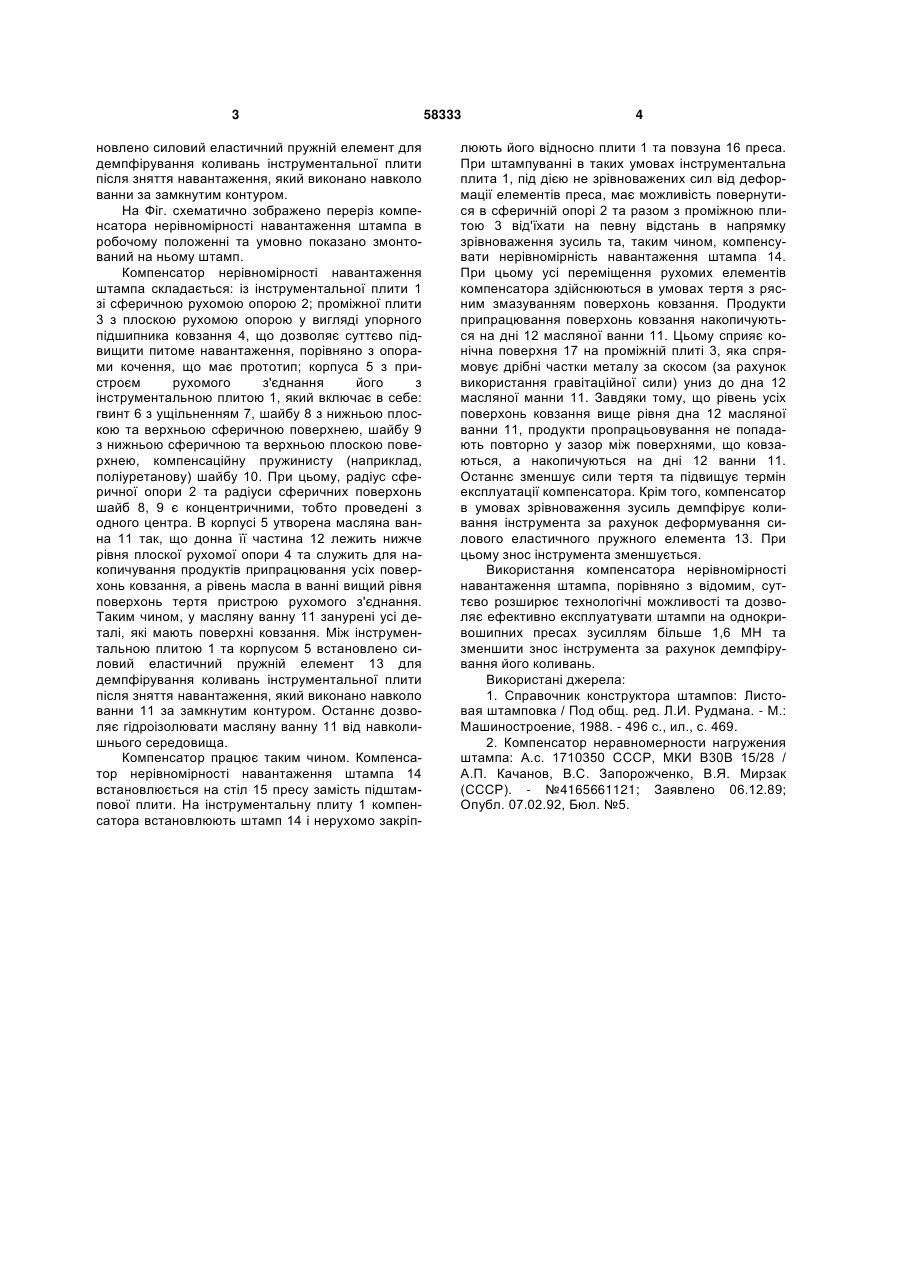

Компенсатор нерівномірності навантаження штампа, що включає в себе інструментальну плиту зі сферичною рухомою опорою, проміжну плиту з плоскою рухомою опорою та корпус з пристроєм рухомого з'єднання його з інструментальною плитою, який відрізняється тим, що проміжну плиту 3 новлено силовий еластичний пружній елемент для демпфірування коливань інструментальної плити після зняття навантаження, який виконано навколо ванни за замкнутим контуром. На Фіг. схематично зображено переріз компенсатора нерівномірності навантаження штампа в робочому положенні та умовно показано змонтований на ньому штамп. Компенсатор нерівномірності навантаження штампа складається: із інструментальної плити 1 зі сферичною рухомою опорою 2; проміжної плити 3 з плоскою рухомою опорою у вигляді упорного підшипника ковзання 4, що дозволяє суттєво підвищити питоме навантаження, порівняно з опорами кочення, що має прототип; корпуса 5 з пристроєм рухомого з'єднання його з інструментальною плитою 1, який включає в себе: гвинт 6 з ущільненням 7, шайбу 8 з нижньою плоскою та верхньою сферичною поверхнею, шайбу 9 з нижньою сферичною та верхньою плоскою поверхнею, компенсаційну пружинисту (наприклад, поліуретанову) шайбу 10. При цьому, радіус сферичної опори 2 та радіуси сферичних поверхонь шайб 8, 9 є концентричними, тобто проведені з одного центра. В корпусі 5 утворена масляна ванна 11 так, що донна її частина 12 лежить нижче рівня плоскої рухомої опори 4 та служить для накопичування продуктів припрацювання усіх поверхонь ковзання, а рівень масла в ванні вищий рівня поверхонь тертя пристрою рухомого з'єднання. Таким чином, у масляну ванну 11 занурені усі деталі, які мають поверхні ковзання. Між інструментальною плитою 1 та корпусом 5 встановлено силовий еластичний пружній елемент 13 для демпфірування коливань інструментальної плити після зняття навантаження, який виконано навколо ванни 11 за замкнутим контуром. Останнє дозволяє гідроізолювати масляну ванну 11 від навколишнього середовища. Компенсатор працює таким чином. Компенсатор нерівномірності навантаження штампа 14 встановлюється на стіл 15 пресу замість підштампової плити. На інструментальну плиту 1 компенсатора встановлюють штамп 14 і нерухомо закріп 58333 4 люють його відносно плити 1 та повзуна 16 преса. При штампуванні в таких умовах інструментальна плита 1, під дією не зрівноважених сил від деформації елементів преса, має можливість повернутися в сферичній опорі 2 та разом з проміжною плитою 3 від'їхати на певну відстань в напрямку зрівноваження зусиль та, таким чином, компенсувати нерівномірність навантаження штампа 14. При цьому усі переміщення рухомих елементів компенсатора здійснюються в умовах тертя з рясним змазуванням поверхонь ковзання. Продукти припрацювання поверхонь ковзання накопичуються на дні 12 масляної ванни 11. Цьому сприяє конічна поверхня 17 на проміжній плиті 3, яка спрямовує дрібні частки металу за скосом (за рахунок використання гравітаційної сили) униз до дна 12 масляної манни 11. Завдяки тому, що рівень усіх поверхонь ковзання вище рівня дна 12 масляної ванни 11, продукти пропрацьовування не попадають повторно у зазор між поверхнями, що ковзаються, а накопичуються на дні 12 ванни 11. Останнє зменшує сили тертя та підвищує термін експлуатації компенсатора. Крім того, компенсатор в умовах зрівноваження зусиль демпфірує коливання інструмента за рахунок деформування силового еластичного пружного елемента 13. При цьому знос інструмента зменшується. Використання компенсатора нерівномірності навантаження штампа, порівняно з відомим, суттєво розширює технологічні можливості та дозволяє ефективно експлуатувати штампи на однокривошипних пресах зусиллям більше 1,6 МН та зменшити знос інструмента за рахунок демпфірування його коливань. Використані джерела: 1. Справочник конструктора штампов: Листовая штамповка / Под общ. ред. Л.И. Рудмана. - М.: Машиностроение, 1988. - 496 с., ил., с. 469. 2. Компенсатор неравномерности нагружения штампа: А.с. 1710350 СССР, МКИ В30В 15/28 / А.П. Качанов, В.С. Запорожченко, В.Я. Мирзак (СССР). - №4165661121; Заявлено 06.12.89; Опубл. 07.02.92, Бюл. №5. 5 Комп’ютерна верстка А. Рябко 58333 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
