Машина для внесення органічних добрив

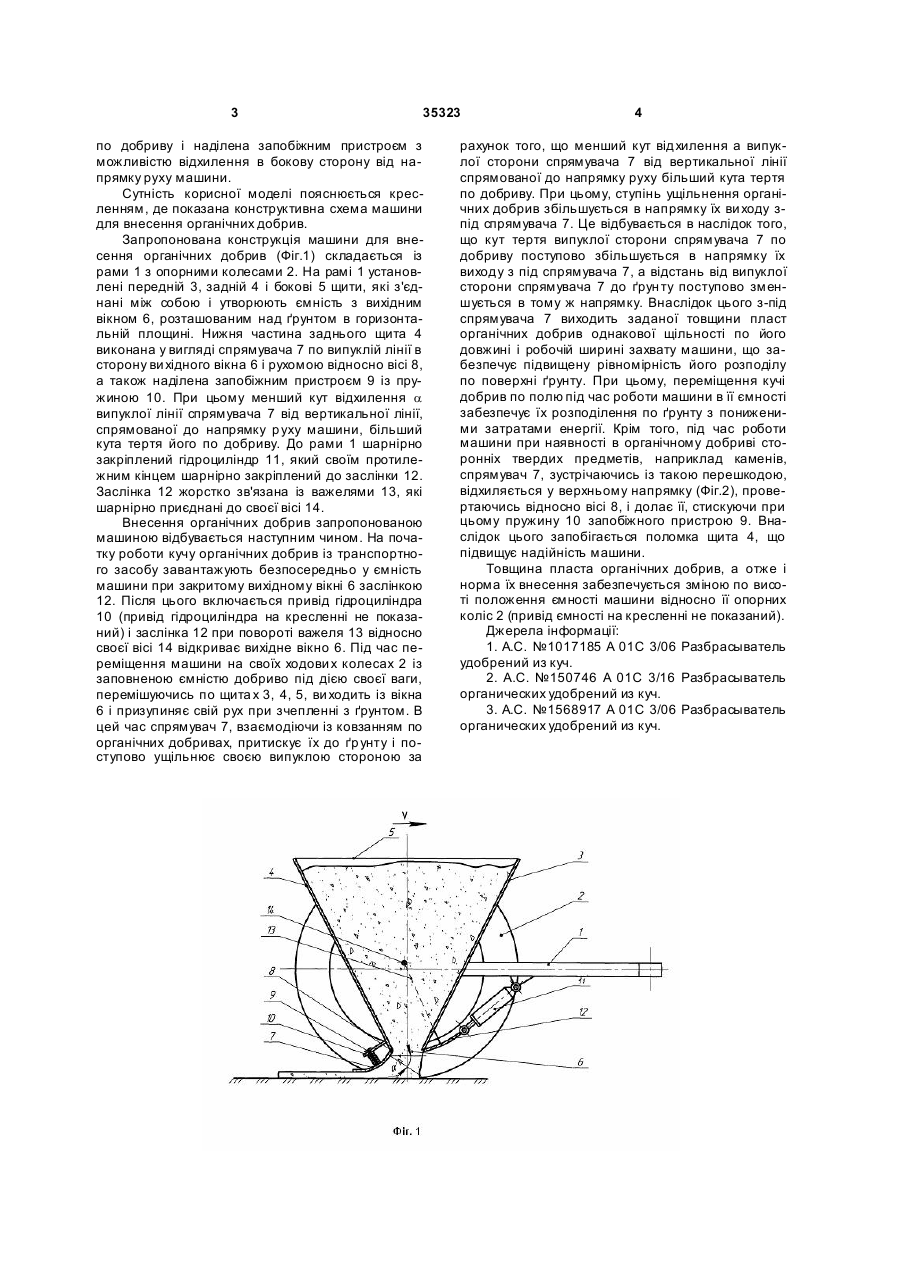

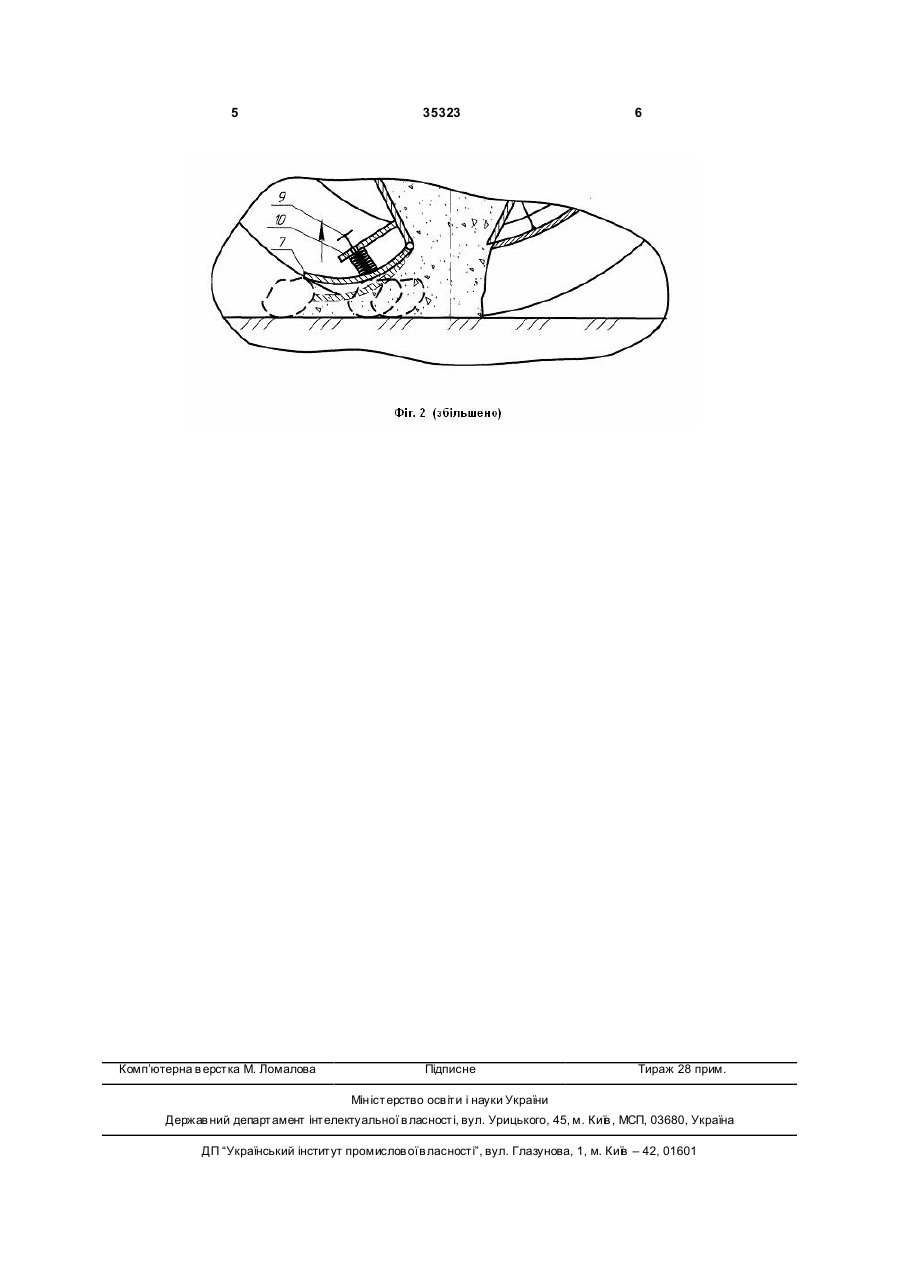

Машина для внесення органічних добрив, яка включає раму і відвали, установлені над ґрунтом, 3 35323 по добриву і наділена запобіжним пристроєм з можливістю відхилення в бокову сторону від напрямку руху машини. Сутність корисної моделі пояснюється кресленням, де показана конструктивна схема машини для внесення органічних добрив. Запропонована конструкція машини для внесення органічних добрив (Фіг.1) складається із рами 1 з опорними колесами 2. На рамі 1 установлені передній 3, задній 4 і бокові 5 щити, які з'єднані між собою і утворюють ємність з вихідним вікном 6, розташованим над ґрунтом в горизонтальній площині. Нижня частина заднього щита 4 виконана у вигляді спрямувача 7 по випуклій лінії в сторону ви хідного вікна 6 і рухомою відносно вісі 8, а також наділена запобіжним пристроєм 9 із пружиною 10. При цьому менший кут відхилення a випуклої лінії спрямувача 7 від вертикальної лінії, спрямованої до напрямку р уху машини, більший кута тертя його по добриву. До рами 1 шарнірно закріплений гідроциліндр 11, який своїм протилежним кінцем шарнірно закріплений до заслінки 12. Заслінка 12 жорстко зв'язана із важелями 13, які шарнірно приєднані до своєї вісі 14. Внесення органічних добрив запропонованою машиною відбувається наступним чином. На початку роботи кучу органічних добрив із транспортного засобу завантажують безпосередньо у ємність машини при закритому вихідному вікні 6 заслінкою 12. Після цього включається привід гідроциліндра 10 (привід гідроциліндра на кресленні не показаний) і заслінка 12 при повороті важеля 13 відносно своєї вісі 14 відкриває вихідне вікно 6. Під час переміщення машини на своїх ходови х колесах 2 із заповненою ємністю добриво під дією своєї ваги, перемішуючись по щита х 3, 4, 5, ви ходить із вікна 6 і призупиняє свій рух при зчепленні з ґрунтом. В цей час спрямувач 7, взаємодіючи із ковзанням по органічних добривах, притискує їх до ґр унту і поступово ущільнює своєю випуклою стороною за 4 рахунок того, що менший кут відхилення а випуклої сторони спрямувача 7 від вертикальної лінії спрямованої до напрямку руху більший кута тертя по добриву. При цьому, ступінь ущільнення органічних добрив збільшується в напрямку їх ви ходу зпід спрямувача 7. Це відбувається в наслідок того, що кут тертя випуклої сторони спрямувача 7 по добриву поступово збільшується в напрямку їх виходу з під спрямувача 7, а відстань від випуклої сторони спрямувача 7 до ґрун ту поступово зменшується в тому ж напрямку. Внаслідок цього з-під спрямувача 7 виходить заданої товщини пласт органічних добрив однакової щільності по його довжині і робочій ширині захвату машини, що забезпечує підвищену рівномірність його розподілу по поверхні ґрунту. При цьому, переміщення кучі добрив по полю під час роботи машини в її ємності забезпечує їх розподілення по ґрунту з пониженими затратами енергії. Крім того, під час роботи машини при наявності в органічному добриві сторонніх твердих предметів, наприклад каменів, спрямувач 7, зустрічаючись із такою перешкодою, відхиляється у верхньому напрямку (Фіг.2), провертаючись відносно вісі 8, і долає її, стискуючи при цьому пружину 10 запобіжного пристрою 9. Внаслідок цього запобігається поломка щита 4, що підвищує надійність машини. Товщина пласта органічних добрив, а отже і норма їх внесення забезпечується зміною по висоті положення ємності машини відносно її опорних коліс 2 (привід ємності на кресленні не показаний). Джерела інформації: 1. А.С. №1017185 А 01С 3/06 Разбрасыватель удобрений из куч. 2. А.С. №150746 А 01С 3/16 Разбрасыватель органических удобрений из куч. 3. А.С. №1568917 А 01С 3/06 Разбрасыватель органических удобрений из куч. 5 Комп’ютерна в ерстка М. Ломалова 35323 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
