Підсилювач постійного струму

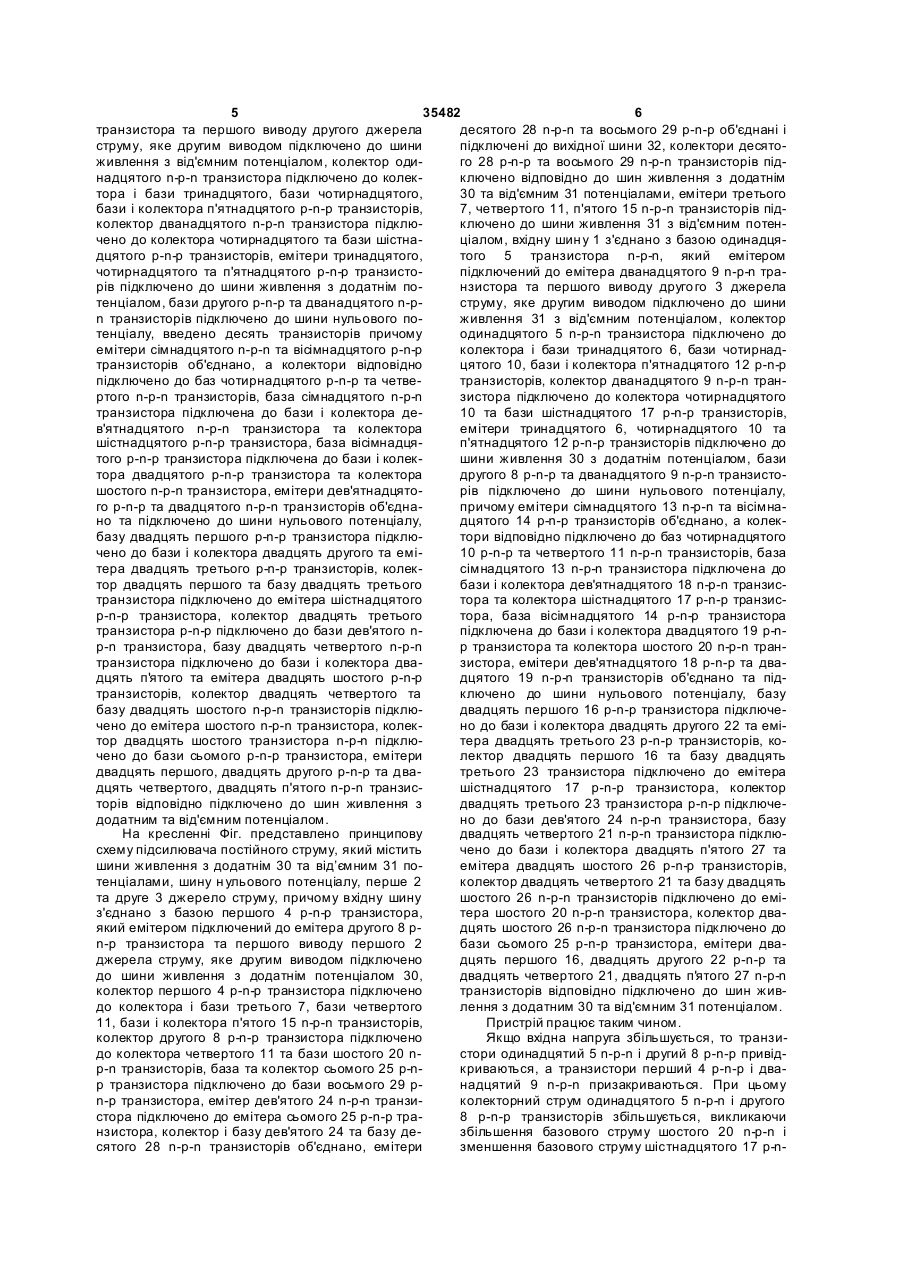

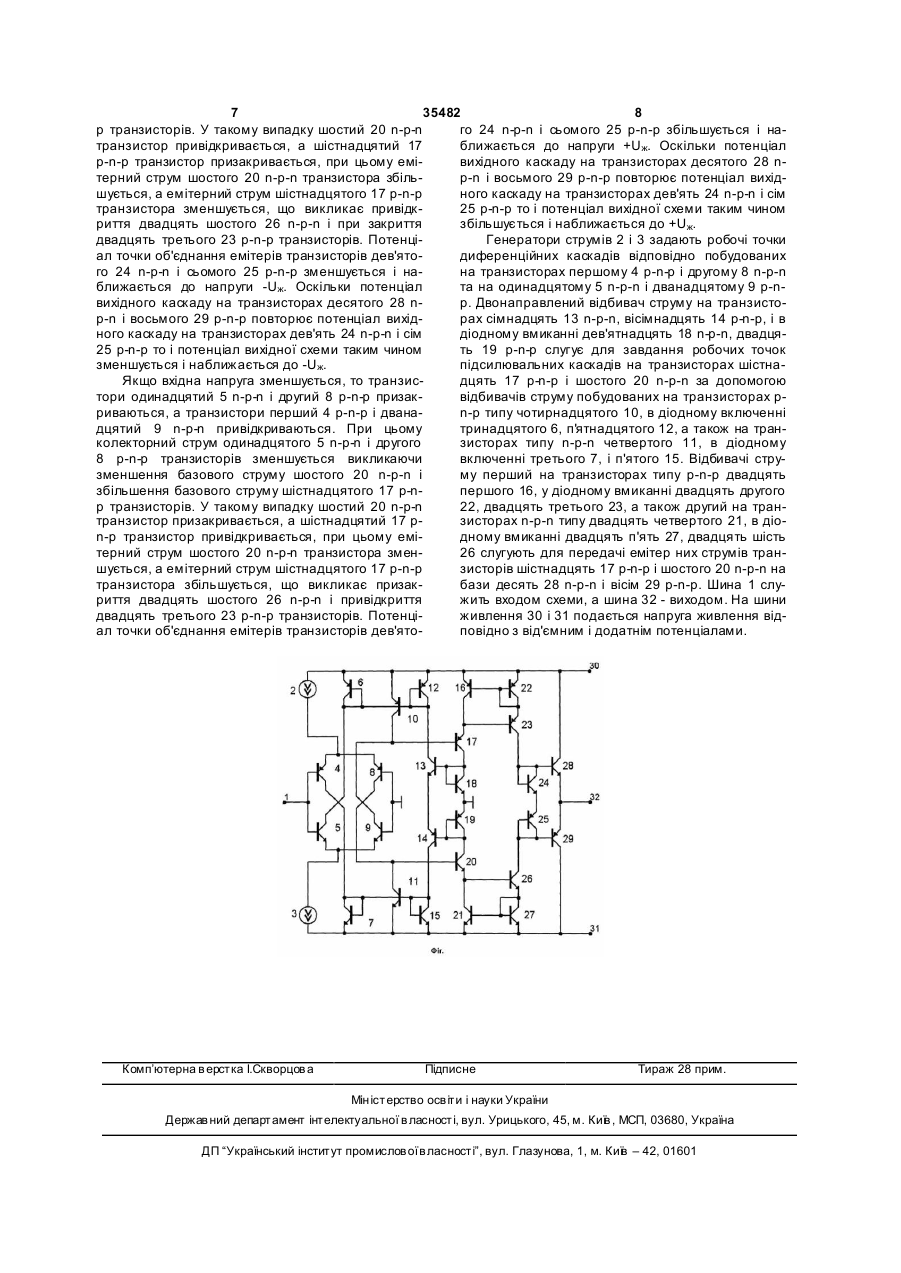

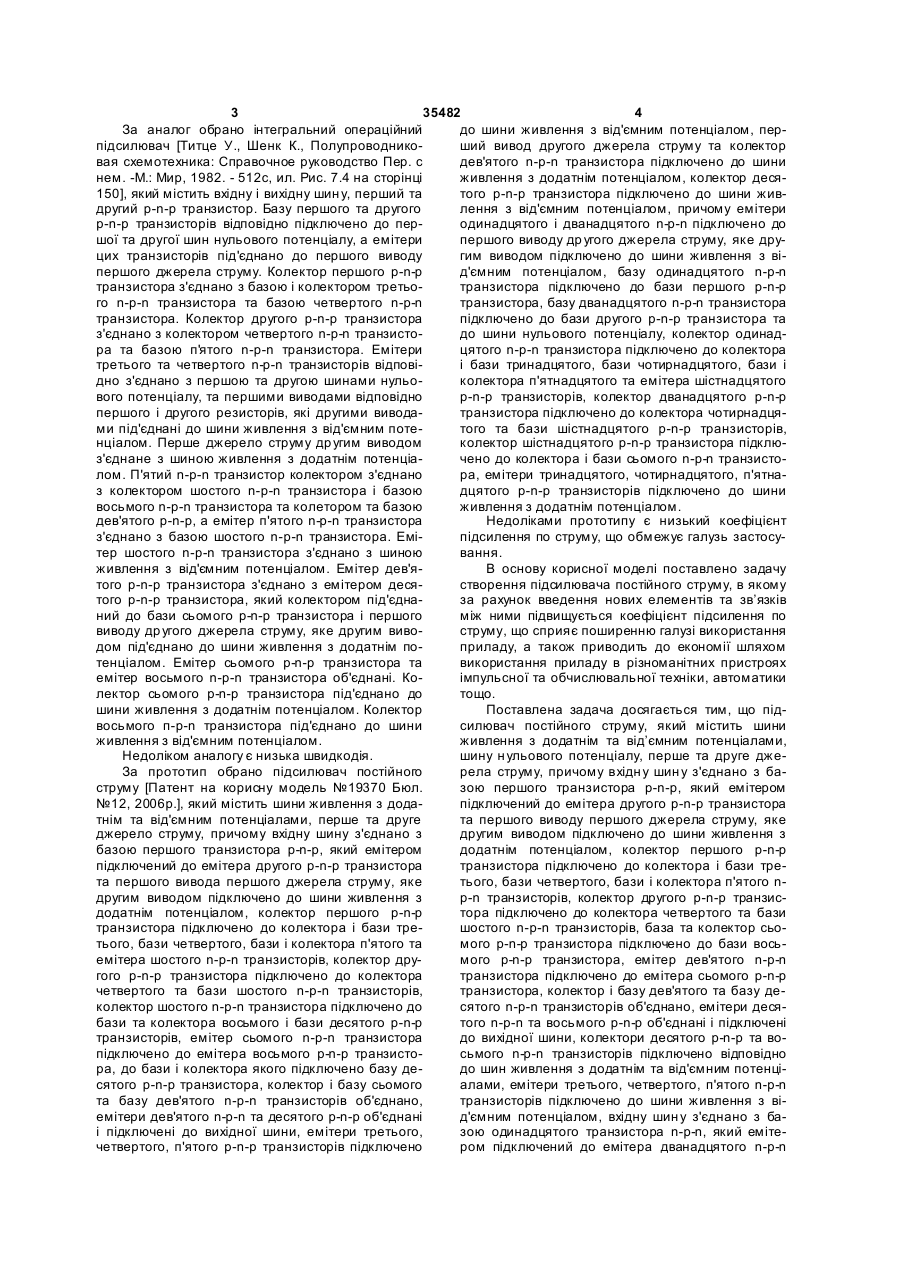

Підсилювач постійного струму, який містить шини живлення з додатним та від'ємним потенціалами, шину нульового потенціалу, перше та друге джерела струму, причому вхідну шину з'єднано з базою першого р-n-р транзистора, який емітером підключений до емітера другого р-n-р транзистора та першого виводу першого джерела струму, яке другим виводом підключено до шини живлення з додатним потенціалом, колектор першого р-n-р транзистора підключено до колектора і бази третього, бази четвертого, бази і колектора п'ятого np-n транзисторів, колектор другого р-n-р транзистора підключено до колектора четвертого та бази шостого n-р-n транзисторів, базу та колектор сьомого р-n-р транзистора підключено до бази восьмого р-n-р транзистора, емітер дев'ятого n-р-n транзистора підключено до емітера сьомого р-n-р транзистора, колектор і базу дев'ятого та базу десятого n-р-n транзисторів об'єднано, емітери десятого n-р-n та восьмого р-n-р транзисторів об'єднані і підключені до вихідної шини, колектори десятого р-n-р та восьмого n-р-n транзисторів підключено відповідно до шин живлення з додатним та від'ємним потенціалами, емітери третього, четвертого, п'ятого n-р-n транзисторів підключено до шини живлення з від'ємним потенціалом, вхідну шину з'єднано з базою одинадцятого транзистора n-р-n, який емітером підключений до емітера дванадцятого n-р-n транзистора та першого виводу другого джерела струму, яке другим виводом підключено до шини живлення з від'ємним потенціалом, колектор одинадцятого n-р-n транзистора підключено до колектора і бази тринадцятого, бази чотирнад U 2 (19) 1 3 35482 4 За аналог обрано інтегральний операційний до шини живлення з від'ємним потенціалом, перпідсилювач [Титце У., Шенк К., Полупроводникоший вивод другого джерела струму та колектор вая схемотехника: Справочное руководство Пер. с дев'ятого n-р-n транзистора підключено до шини нем. -М.: Мир, 1982. - 512с, ил. Рис. 7.4 на сторінці живлення з додатнім потенціалом, колектор деся150], який містить вхідну і вихідну шин у, перший та того p-n-р транзистора підключено до шини живдругий p-n-р транзистор. Базу першого та другого лення з від'ємним потенціалом, причому емітери p-n-р транзисторів відповідно підключено до перодинадцятого і дванадцятого n-р-n підключено до шої та другої шин нульового потенціалу, а емітери першого виводу др угого джерела струму, яке друцих транзисторів під'єднано до першого виводу гим виводом підключено до шини живлення з віпершого джерела струму. Колектор першого p-n-р д'ємним потенціалом, базу одинадцятого n-р-n транзистора з'єднано з базою і колектором третьотранзистора підключено до бази першого р-n-р го n-p-n транзистора та базою четвертого n-p-n транзистора, базу дванадцятого n-р-n транзистора транзистора. Колектор другого p-n-р транзистора підключено до бази другого p-n-р транзистора та з'єднано з колектором четвертого n-p-n транзистодо шини нульового потенціалу, колектор одинадра та базою п'ятого n-p-n транзистора. Емітери цятого n-р-n транзистора підключено до колектора третього та четвертого n-p-n транзисторів відповіі бази тринадцятого, бази чотирнадцятого, бази і дно з'єднано з першою та другою шинами нульоколектора п'ятнадцятого та емітера шістнадцятого вого потенціалу, та першими виводами відповідно p-n-р транзисторів, колектор дванадцятого р-n-р першого і другого резисторів, які другими виводатранзистора підключено до колектора чотирнадцями під'єднані до шини живлення з від'ємним потетого та бази шістнадцятого p-n-р транзисторів, нціалом. Перше джерело струму др угим виводом колектор шістнадцятого р-n-р транзистора підклюз'єднане з шиною живлення з додатнім потенціачено до колектора і бази сьомого n-p-n транзистолом. П'ятий n-р-n транзистор колектором з'єднано ра, емітери тринадцятого, чотирнадцятого, п'ятназ колектором шостого n-p-n транзистора і базою дцятого p-n-р транзисторів підключено до шини восьмого n-p-n транзистора та колетором та базою живлення з додатнім потенціалом. дев'ятого p-n-р, а емітер п'ятого n-p-n транзистора Недоліками прототипу є низький коефіцієнт з'єднано з базою шостого n-p-n транзистора. Еміпідсилення по струму, що обмежує галузь застосутер шостого n-p-n транзистора з'єднано з шиною вання. живлення з від'ємним потенціалом. Емітер дев'яВ основу корисної моделі поставлено задачу того p-n-р транзистора з'єднано з емітером десястворення підсилювача постійного струму, в якому того p-n-р транзистора, який колектором під'єдназа рахунок введення нових елементів та зв’язків ний до бази сьомого р-n-р транзистора і першого між ними підвищується коефіцієнт підсилення по виводу др угого джерела струму, яке другим вивоструму, що сприяє поширенню галузі використання дом під'єднано до шини живлення з додатнім поприладу, а також приводить до економії шляхом тенціалом. Емітер сьомого p-n-р транзистора та використання приладу в різноманітних пристроях емітер восьмого n-p-n транзистора об'єднані. Коімпульсної та обчислювальної техніки, автоматики лектор сьомого p-n-р транзистора під'єднано до тощо. шини живлення з додатнім потенціалом. Колектор Поставлена задача досягається тим, що підвосьмого п-р-n транзистора під'єднано до шини силювач постійного струму, який містить шини живлення з від'ємним потенціалом. живлення з додатнім та від’ємним потенціалами, Недоліком аналогу є низька швидкодія. шину н ульового потенціалу, перше та друге джеЗа прототип обрано підсилювач постійного рела струму, причому вхідн у шин у з'єднано з баструму [Патент на корисну модель №19370 Бюл. зою першого транзистора p-n-р, який емітером №12, 2006р.], який містить шини живлення з додапідключений до емітера другого p-n-р транзистора тнім та від'ємним потенціалами, перше та друге та першого виводу першого джерела струму, яке джерело струму, причому вхідну шину з'єднано з другим виводом підключено до шини живлення з базою першого транзистора p-n-р, який емітером додатнім потенціалом, колектор першого p-n-р підключений до емітера другого p-n-р транзистора транзистора підключено до колектора і бази трета першого вивода першого джерела струму, яке тього, бази четвертого, бази і колектора п'ятого nдругим виводом підключено до шини живлення з p-n транзисторів, колектор другого p-n-р транзисдодатнім потенціалом, колектор першого p-n-р тора підключено до колектора четвертого та бази транзистора підключено до колектора і бази трешостого n-p-n транзисторів, база та колектор сьотього, бази четвертого, бази і колектора п'ятого та мого p-n-р транзистора підключено до бази восьемітера шостого n-р-n транзисторів, колектор друмого p-n-р транзистора, емітер дев'ятого n-р-n гого p-n-р транзистора підключено до колектора транзистора підключено до емітера сьомого p-n-р четвертого та бази шостого n-р-n транзисторів, транзистора, колектор і базу дев'ятого та базу деколектор шостого n-р-n транзистора підключено до сятого n-p-n транзисторів об'єднано, емітери десябази та колектора восьмого і бази десятого p-n-р того n-p-n та восьмого р-n-р об'єднані і підключені транзисторів, емітер сьомого n-р-n транзистора до вихідної шини, колектори десятого p-n-р та вопідключено до емітера восьмого p-n-р транзистосьмого n-p-n транзисторів підключено відповідно ра, до бази і колектора якого підключено базу дедо шин живлення з додатнім та від'ємним потенцісятого p-n-р транзистора, колектор і базу сьомого алами, емітери третього, четвертого, п'ятого n-p-n та базу дев'ятого n-р-n транзисторів об'єднано, транзисторів підключено до шини живлення з віемітери дев'ятого n-р-n та десятого p-n-р об'єднані д'ємним потенціалом, вхідну шин у з'єднано з баі підключені до вихідної шини, емітери третього, зою одинадцятого транзистора n-p-n, який емітечетвертого, п'ятого p-n-р транзисторів підключено ром підключений до емітера дванадцятого n-p-n 5 35482 6 транзистора та першого виводу другого джерела десятого 28 n-р-n та восьмого 29 р-n-р об'єднані і струму, яке другим виводом підключено до шини підключені до вихідної шини 32, колектори десятоживлення з від'ємним потенціалом, колектор одиго 28 p-n-р та восьмого 29 n-р-n транзисторів піднадцятого n-p-n транзистора підключено до колекключено відповідно до шин живлення з додатнім тора і бази тринадцятого, бази чотирнадцятого, 30 та від'ємним 31 потенціалами, емітери третього бази і колектора п'ятнадцятого р-n-р транзисторів, 7, четвертого 11, п'ятого 15 n-р-n транзисторів підколектор дванадцятого n-p-n транзистора підклюключено до шини живлення 31 з від'ємним потенчено до колектора чотирнадцятого та бази шістнаціалом, вхідну шин у 1 з'єднано з базою одинадцядцятого p-n-р транзисторів, емітери тринадцятого, того 5 транзистора n-p-n, який емітером чотирнадцятого та п'ятнадцятого p-n-р транзистопідключений до емітера дванадцятого 9 n-p-n трарів підключено до шини живлення з додатнім понзистора та першого виводу друго го 3 джерела тенціалом, бази другого р-n-р та дванадцятого n-pструму, яке другим виводом підключено до шини n транзисторів підключено до шини нульового поживлення 31 з від'ємним потенціалом, колектор тенціалу, введено десять транзисторів причому одинадцятого 5 n-р-n транзистора підключено до емітери сімнадцятого n-р-n та вісімнадцятого p-n-р колектора і бази тринадцятого 6, бази чотирнадтранзисторів об'єднано, а колектори відповідно цятого 10, бази і колектора п'ятнадцятого 12 p-n-р підключено до баз чотирнадцятого p-n-р та четветранзисторів, колектор дванадцятого 9 n-p-n транртого n-p-n транзисторів, база сімнадцятого n-p-n зистора підключено до колектора чотирнадцятого транзистора підключена до бази і колектора де10 та бази шістнадцятого 17 p-n-р транзисторів, в'ятнадцятого n-p-n транзистора та колектора емітери тринадцятого 6, чотирнадцятого 10 та шістнадцятого р-n-р транзистора, база вісімнадцяп'ятнадцятого 12 p-n-р транзисторів підключено до того р-n-р транзистора підключена до бази і колекшини живлення 30 з додатнім потенціалом, бази тора двадцятого p-n-р транзистора та колектора другого 8 р-n-р та дванадцятого 9 n-p-n транзистошостого n-р-n транзистора, емітери дев'ятнадцяторів підключено до шини нульового потенціалу, го р-n-р та двадцятого n-р-n транзисторів об'єднапричому емітери сімнадцятого 13 n-р-n та вісімнано та підключено до шини нульового потенціалу, дцятого 14 р-n-р транзисторів об'єднано, а колекбазу двадцять першого p-n-р транзистора підклютори відповідно підключено до баз чотирнадцятого чено до бази і колектора двадцять другого та емі10 p-n-р та четвертого 11 n-p-n транзисторів, база тера двадцять третього p-n-р транзисторів, колексімнадцятого 13 n-p-n транзистора підключена до тор двадцять першого та базу двадцять третього бази і колектора дев'ятнадцятого 18 n-p-n транзистранзистора підключено до емітера шістнадцятого тора та колектора шістнадцятого 17 р-n-р транзисp-n-р транзистора, колектор двадцять третього тора, база вісімнадцятого 14 p-n-р транзистора транзистора р-n-р підключено до бази дев'ятого nпідключена до бази і колектора двадцятого 19 p-np-n транзистора, базу двадцять четвертого n-р-n р транзистора та колектора шостого 20 n-р-n трантранзистора підключено до бази і колектора двазистора, емітери дев'ятнадцятого 18 p-n-р та двадцять п'ятого та емітера двадцять шостого p-n-р дцятого 19 n-р-n транзисторів об'єднано та підтранзисторів, колектор двадцять четвертого та ключено до шини нульового потенціалу, базу базу двадцять шостого n-р-n транзисторів підклюдвадцять першого 16 p-n-р транзистора підключечено до емітера шостого n-р-n транзистора, колекно до бази і колектора двадцять другого 22 та емітор двадцять шостого транзистора n-p-n підклютера двадцять третього 23 p-n-р транзисторів, кочено до бази сьомого p-n-р транзистора, емітери лектор двадцять першого 16 та базу двадцять двадцять першого, двадцять другого p-n-р та дватретього 23 транзистора підключено до емітера дцять четвертого, двадцять п'ятого n-р-n транзисшістнадцятого 17 p-n-р транзистора, колектор торів відповідно підключено до шин живлення з двадцять третього 23 транзистора p-n-р підключедодатним та від'ємним потенціалом. но до бази дев'ятого 24 n-р-n транзистора, базу На кресленні Фіг. представлено принципову двадцять четвертого 21 n-р-n транзистора підклюсхему підсилювача постійного струму, який містить чено до бази і колектора двадцять п'ятого 27 та шини живлення з додатнім 30 та від’ємним 31 поемітера двадцять шостого 26 р-n-р транзисторів, тенціалами, шину н ульового потенціалу, перше 2 колектор двадцять четвертого 21 та базу двадцять та друге 3 джерело струму, причому вхідну шину шостого 26 n-р-n транзисторів підключено до еміз'єднано з базою першого 4 p-n-р транзистора, тера шостого 20 n-р-n транзистора, колектор дваякий емітером підключений до емітера другого 8 pдцять шостого 26 n-р-n транзистора підключено до n-р транзистора та першого виводу першого 2 бази сьомого 25 p-n-р транзистора, емітери дваджерела струму, яке другим виводом підключено дцять першого 16, двадцять другого 22 p-n-р та до шини живлення з додатнім потенціалом 30, двадцять четвертого 21, двадцять п'ятого 27 n-р-n колектор першого 4 р-n-р транзистора підключено транзисторів відповідно підключено до шин живдо колектора і бази третього 7, бази четвертого лення з додатним 30 та від'ємним 31 потенціалом. 11, бази і колектора п'ятого 15 n-p-n транзисторів, Пристрій працює таким чином. колектор другого 8 р-n-р транзистора підключено Якщо вхідна напруга збільшується, то транзидо колектора четвертого 11 та бази шостого 20 nстори одинадцятий 5 n-p-n і другий 8 p-n-р привідр-n транзисторів, база та колектор сьомого 25 р-nкриваються, а транзистори перший 4 p-n-р і двар транзистора підключено до бази восьмого 29 pнадцятий 9 n-p-n призакриваються. При цьому n-р транзистора, емітер дев'ятого 24 n-р-n транзиколекторний струм одинадцятого 5 n-p-n і другого стора підключено до емітера сьомого 25 p-n-р тра8 p-n-р транзисторів збільшується, викликаючи нзистора, колектор і базу дев'ятого 24 та базу дезбільшення базового струму шостого 20 n-p-n і сятого 28 n-р-n транзисторів об'єднано, емітери зменшення базового струму шістнадцятого 17 p-n 7 35482 8 р транзисторів. У такому випадку шостий 20 n-p-n го 24 n-р-n і сьомого 25 р-n-р збільшується і натранзистор привідкривається, а шістнадцятий 17 ближається до напруги +Uж. Оскільки потенціал р-n-р транзистор призакривається, при цьому емівихідного каскаду на транзисторах десятого 28 nтерний струм шостого 20 n-р-n транзистора збільр-n і восьмого 29 p-n-р повторює потенціал вихідшується, а емітерний струм шістнадцятого 17 р-n-р ного каскаду на транзисторах дев'ять 24 n-p-n і сім транзистора зменшується, що викликає привідк25 p-n-p то і потенціал вихідної схеми таким чином риття двадцять шостого 26 n-р-n і при закриття збільшується і наближається до +Uж. двадцять третього 23 p-n-р транзисторів. ПотенціГенератори струмів 2 і 3 задають робочі точки ал точки об'єднання емітерів транзисторів дев'ятодиференційних каскадів відповідно побудованих го 24 n-p-n і сьомого 25 р-n-р зменшується і нана транзисторах першому 4 p-n-р і другому 8 n-р-n ближається до напруги -Uж. Оскільки потенціал та на одинадцятому 5 n-р-n і дванадцятому 9 p-nвихідного каскаду на транзисторах десятого 28 nр. Двонаправлений відбивач струму на транзистоp-n і восьмого 29 р-n-р повторює потенціал вихідрах сімнадцять 13 n-р-n, вісімнадцять 14 p-n-р, і в ного каскаду на транзисторах дев'ять 24 n-p-n і сім діодному вмиканні дев'ятнадцять 18 n-р-n, двадця25 р-n-р то і потенціал вихідної схеми таким чином ть 19 p-n-р слугує для завдання робочих точок зменшується і наближається до -Uж. підсилювальних каскадів на транзисторах шістнаЯкщо вхідна напруга зменшується, то транзисдцять 17 p-n-р і шостого 20 n-р-n за допомогою тори одинадцятий 5 n-p-n і другий 8 р-n-р призаквідбивачів струму побудованих на транзисторах pриваються, а транзистори перший 4 p-n-р і дванаn-р типу чотирнадцятого 10, в діодному включенні дцятий 9 n-p-n привідкриваються. При цьому тринадцятого 6, п'ятнадцятого 12, а також на транколекторний струм одинадцятого 5 n-р-n і другого зисторах типу n-р-n четвертого 11, в діодному 8 p-n-р транзисторів зменшується викликаючи включенні третього 7, і п'ятого 15. Відбивачі струзменшення базового струму шостого 20 n-p-n і му перший на транзисторах типу p-n-р двадцять збільшення базового струму шістнадцятого 17 р-nпершого 16, у діодному вмиканні двадцять другого р транзисторів. У такому випадку шостий 20 n-р-n 22, двадцять третього 23, а також другий на трантранзистор призакривається, а шістнадцятий 17 pзисторах n-р-n типу двадцять четвертого 21, в діоn-р транзистор привідкривається, при цьому емідному вмиканні двадцять п'ять 27, двадцять шість терний струм шостого 20 n-p-n транзистора змен26 слугують для передачі емітер них струмів траншується, а емітерний струм шістнадцятого 17 р-n-р зисторів шістнадцять 17 p-n-р і шостого 20 n-р-n на транзистора збільшується, що викликає призакбази десять 28 n-р-n і вісім 29 p-n-р. Шина 1 слуриття двадцять шостого 26 n-p-n і привідкриття жить входом схеми, а шина 32 - виходом. На шини двадцять третього 23 p-n-р транзисторів. Потенціживлення 30 і 31 подається напруга живлення відал точки об'єднання емітерів транзисторів дев'ятоповідно з від'ємним і додатнім потенціалами. Комп’ютерна в ерстка І.Скворцов а Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
