Запобіжний затвор для пляшки

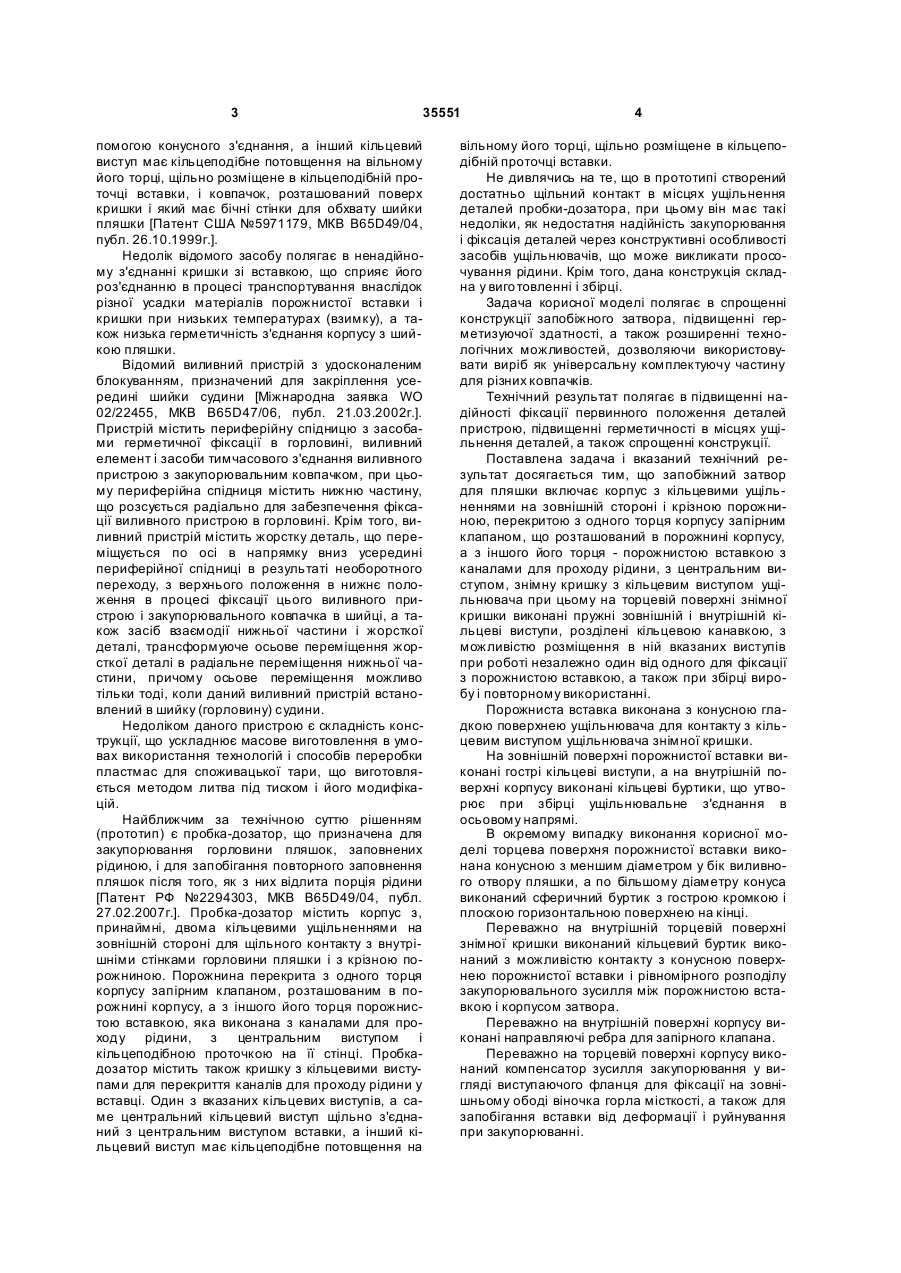

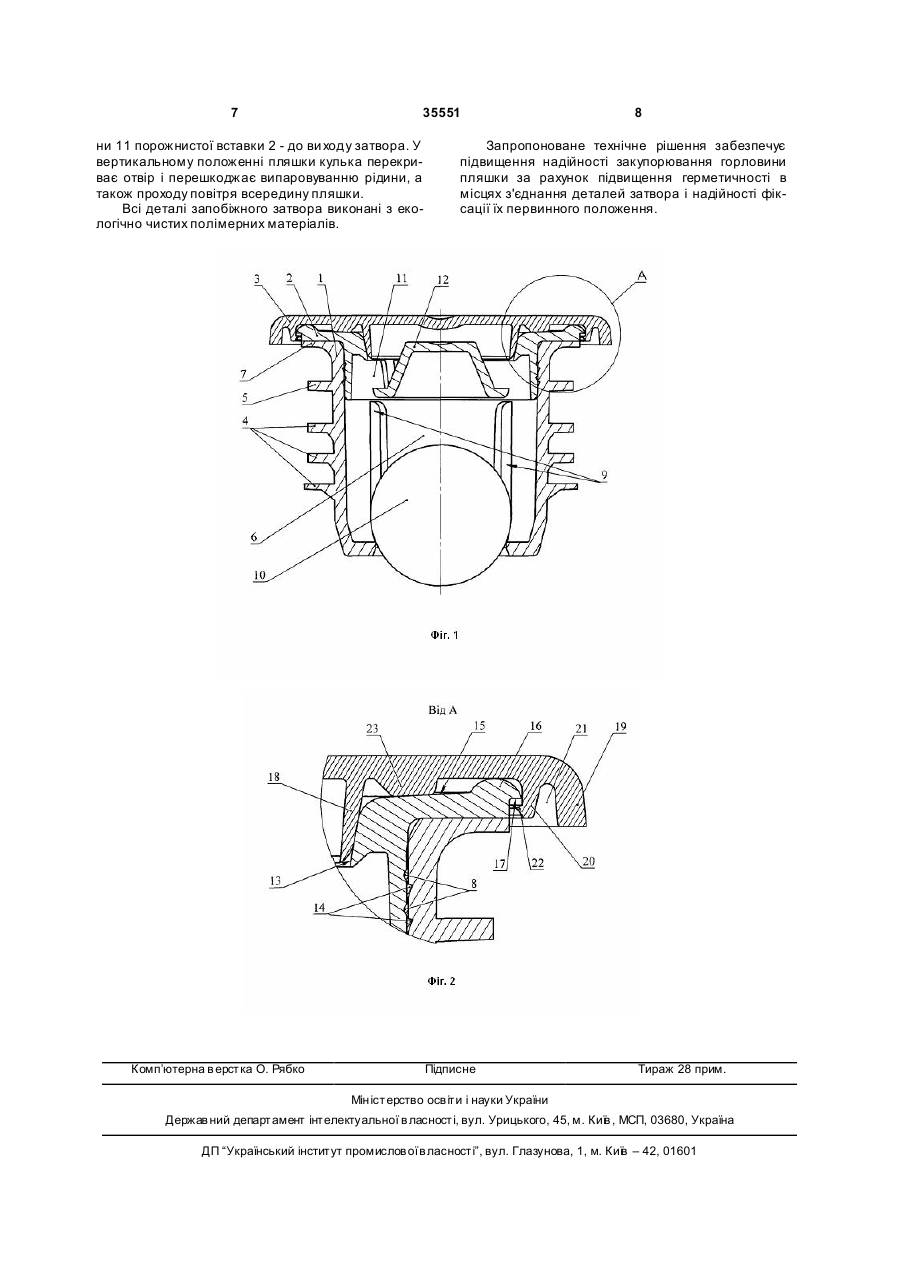

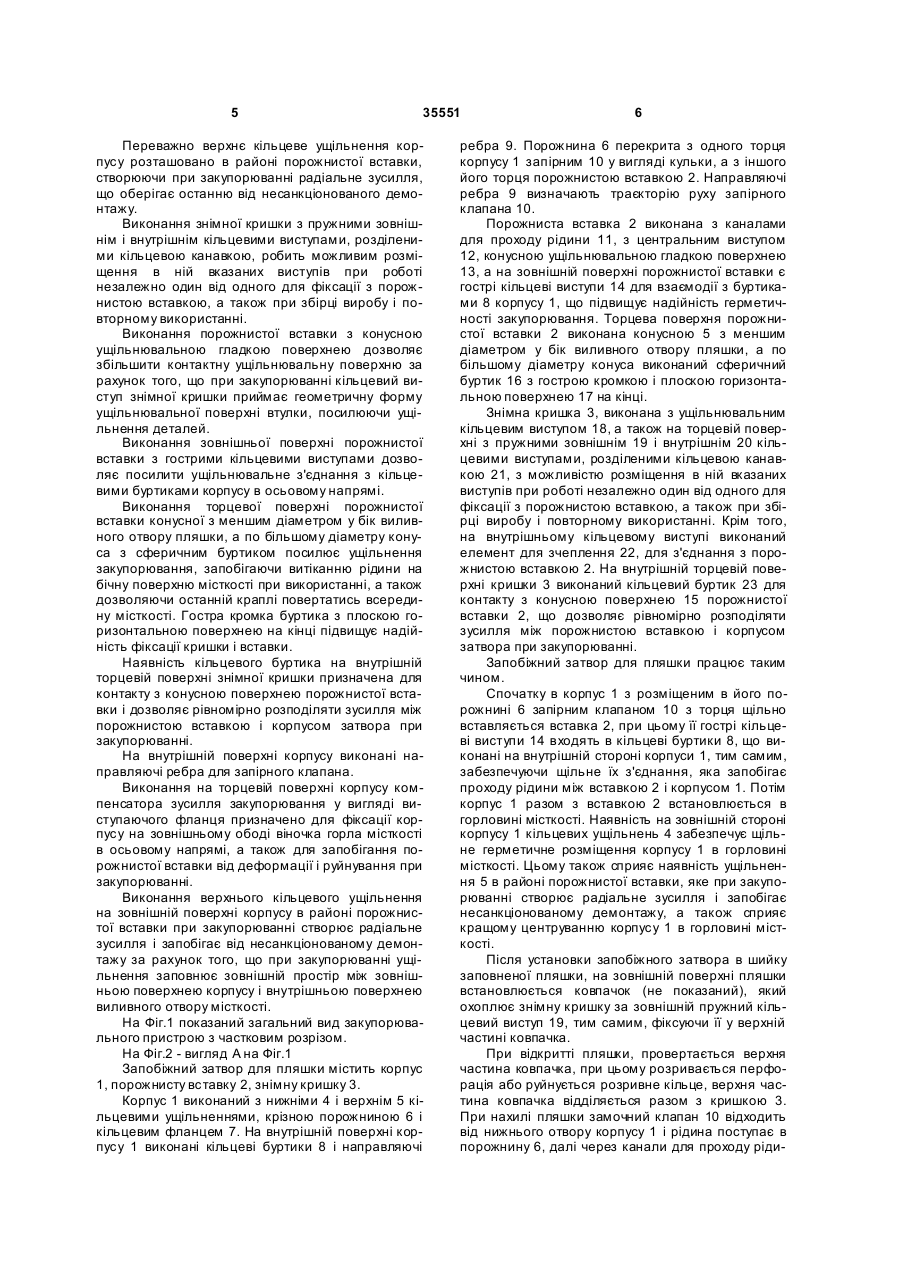

1. Запобіжний затвор для пляшки, що включає корпус з кільцевими ущільненнями на зовнішній стороні і крізною порожниною, перекритою з одного торця корпусу запірним клапаном, який розташований в порожнині корпусу, а з іншого його торця - порожнистою вставкою з каналами для проходу рідини, з центральним виступом, знімну кришку з кільцевим ущільнювальним виступом, який відрізняється тим, що на внутрішній торцевій поверхні знімної кришки виконані пружні зовнішній і внутрішній кільцеві виступи, що розділені кільцевою канавкою, і виконані з можливістю розміщення в ній вказаних виступів при роботі незалежно один від одного з можливістю фіксації з порожнистою вставкою. 2. Запобіжний затвор для пляшки за п. 1, який відрізняється тим, що порожниста вставка виконана з конусною ущільнювальною гладкою поверхнею з можливістю контакту з ущільнювальним кільцевим виступом знімної кришки. 3. Запобіжний затвор для пляшки за п. 1, який відрізняється тим, що на зовнішній поверхні порожнистої вставки виконані гострі кільцеві виступи, а на внутрішній поверхні корпусу виконані кільцеві U 2 (11) 1 3 35551 помогою конусного з'єднання, а інший кільцевий виступ має кільцеподібне потовщення на вільному його торці, щільно розміщене в кільцеподібній проточці вставки, і ковпачок, розташований поверх кришки і який має бічні стінки для обхвату шийки пляшки [Патент США №5971179, МКВ В65D49/04, публ. 26.10.1999г.]. Недолік відомого засобу полягає в ненадійному з'єднанні кришки зі вставкою, що сприяє його роз'єднанню в процесі транспортування внаслідок різної усадки матеріалів порожнистої вставки і кришки при низьких температурах (взимку), а також низька герметичність з'єднання корпусу з шийкою пляшки. Відомий виливний пристрій з удосконаленим блокуванням, призначений для закріплення усередині шийки судини [Міжнародна заявка WO 02/22455, МКВ B65D47/06, публ. 21.03.2002г.]. Пристрій містить периферійну спідницю з засобами герметичної фіксації в горловині, виливний елемент і засоби тимчасового з'єднання виливного пристрою з закупорювальним ковпачком, при цьому периферійна спідниця містить нижню частину, що розсується радіально для забезпечення фіксації виливного пристрою в горловині. Крім того, виливний пристрій містить жорстку деталь, що переміщується по осі в напрямку вниз усередині периферійної спідниці в результаті необоротного переходу, з верхнього положення в нижнє положення в процесі фіксації цього виливного пристрою і закупорювального ковпачка в шийці, а також засіб взаємодії нижньої частини і жорсткої деталі, трансформуюче осьове переміщення жорсткої деталі в радіальне переміщення нижньої частини, причому осьове переміщення можливо тільки тоді, коли даний виливний пристрій встановлений в шийку (горловину) судини. Недоліком даного пристрою є складність конструкції, що ускладнює масове виготовлення в умовах використання технологій і способів переробки пластмас для споживацької тари, що виготовляється методом литва під тиском і його модифікацій. Найближчим за технічною суттю рішенням (прототип) є пробка-дозатор, що призначена для закупорювання горловини пляшок, заповнених рідиною, і для запобігання повторного заповнення пляшок після того, як з них відлита порція рідини [Патент РФ №2294303, МКВ В65D49/04, публ. 27.02.2007г.]. Пробка-дозатор містить корпус з, принаймні, двома кільцевими ущільненнями на зовнішній стороні для щільного контакту з внутрішніми стінками горловини пляшки і з крізною порожниною. Порожнина перекрита з одного торця корпусу запірним клапаном, розташованим в порожнині корпусу, а з іншого його торця порожнистою вставкою, яка виконана з каналами для проходу рідини, з центральним виступом і кільцеподібною проточкою на її стінці. Пробкадозатор містить також кришку з кільцевими виступами для перекриття каналів для проходу рідини у вставці. Один з вказаних кільцевих виступів, а саме центральний кільцевий виступ щільно з'єднаний з центральним виступом вставки, а інший кільцевий виступ має кільцеподібне потовщення на 4 вільному його торці, щільно розміщене в кільцеподібній проточці вставки. Не дивлячись на те, що в прототипі створений достатньо щільний контакт в місцях ущільнення деталей пробки-дозатора, при цьому він має такі недоліки, як недостатня надійність закупорювання і фіксація деталей через конструктивні особливості засобів ущільнювачів, що може викликати просочування рідини. Крім того, дана конструкція складна у виго товленні і збірці. Задача корисної моделі полягає в спрощенні конструкції запобіжного затвора, підвищенні герметизуючої здатності, а також розширенні технологічних можливостей, дозволяючи використовувати виріб як універсальну комплектуючу частину для різних ковпачків. Технічний результат полягає в підвищенні надійності фіксації первинного положення деталей пристрою, підвищенні герметичності в місцях ущільнення деталей, а також спрощенні конструкції. Поставлена задача і вказаний технічний результат досягається тим, що запобіжний затвор для пляшки включає корпус з кільцевими ущільненнями на зовнішній стороні і крізною порожниною, перекритою з одного торця корпусу запірним клапаном, що розташований в порожнині корпусу, а з іншого його торця - порожнистою вставкою з каналами для проходу рідини, з центральним виступом, знімну кришку з кільцевим виступом ущільнювача при цьому на торцевій поверхні знімної кришки виконані пружні зовнішній і внутрішній кільцеві виступи, розділені кільцевою канавкою, з можливістю розміщення в ній вказаних виступів при роботі незалежно один від одного для фіксації з порожнистою вставкою, а також при збірці виробу і повторному використанні. Порожниста вставка виконана з конусною гладкою поверхнею ущільнювача для контакту з кільцевим виступом ущільнювача знімної кришки. На зовнішній поверхні порожнистої вставки виконані гострі кільцеві виступи, а на внутрішній поверхні корпусу виконані кільцеві буртики, що утворює при збірці ущільнювальне з'єднання в осьовому напрямі. В окремому випадку виконання корисної моделі торцева поверхня порожнистої вставки виконана конусною з меншим діаметром у бік виливного отвору пляшки, а по більшому діаметру конуса виконаний сферичний буртик з гострою кромкою і плоскою горизонтальною поверхнею на кінці. Переважно на внутрішній торцевій поверхні знімної кришки виконаний кільцевий буртик виконаний з можливістю контакту з конусною поверхнею порожнистої вставки і рівномірного розподілу закупорювального зусилля між порожнистою вставкою і корпусом затвора. Переважно на внутрішній поверхні корпусу виконані направляючі ребра для запірного клапана. Переважно на торцевій поверхні корпусу виконаний компенсатор зусилля закупорювання у вигляді виступаючого фланця для фіксації на зовнішньому ободі віночка горла місткості, а також для запобігання вставки від деформації і руйнування при закупорюванні. 5 35551 Переважно верхнє кільцеве ущільнення корпусу розташовано в районі порожнистої вставки, створюючи при закупорюванні радіальне зусилля, що оберігає останню від несанкціонованого демонтажу. Виконання знімної кришки з пружними зовнішнім і внутрішнім кільцевими виступами, розділеними кільцевою канавкою, робить можливим розміщення в ній вказаних виступів при роботі незалежно один від одного для фіксації з порожнистою вставкою, а також при збірці виробу і повторному використанні. Виконання порожнистої вставки з конусною ущільнювальною гладкою поверхнею дозволяє збільшити контактну ущільнювальну поверхню за рахунок того, що при закупорюванні кільцевий виступ знімної кришки приймає геометричну форму ущільнювальної поверхні втулки, посилюючи ущільнення деталей. Виконання зовнішньої поверхні порожнистої вставки з гострими кільцевими виступами дозволяє посилити ущільнювальне з'єднання з кільцевими буртиками корпусу в осьовому напрямі. Виконання торцевої поверхні порожнистої вставки конусної з меншим діаметром у бік виливного отвору пляшки, а по більшому діаметру конуса з сферичним буртиком посилює ущільнення закупорювання, запобігаючи витіканню рідини на бічну поверхню місткості при використанні, а також дозволяючи останній краплі повертатись всередину місткості. Гостра кромка буртика з плоскою горизонтальною поверхнею на кінці підвищує надійність фіксації кришки і вставки. Наявність кільцевого буртика на внутрішній торцевій поверхні знімної кришки призначена для контакту з конусною поверхнею порожнистої вставки і дозволяє рівномірно розподіляти зусилля між порожнистою вставкою і корпусом затвора при закупорюванні. На внутрішній поверхні корпусу виконані направляючі ребра для запірного клапана. Виконання на торцевій поверхні корпусу компенсатора зусилля закупорювання у вигляді виступаючого фланця призначено для фіксації корпусу на зовнішньому ободі віночка горла місткості в осьовому напрямі, а також для запобігання порожнистої вставки від деформації і руйнування при закупорюванні. Виконання верхнього кільцевого ущільнення на зовнішній поверхні корпусу в районі порожнистої вставки при закупорюванні створює радіальне зусилля і запобігає від несанкціонованому демонтажу за рахунок того, що при закупорюванні ущільнення заповнює зовнішній простір між зовнішньою поверхнею корпусу і внутрішньою поверхнею виливного отвору місткості. На Фіг.1 показаний загальний вид закупорювального пристрою з частковим розрізом. На Фіг.2 - вигляд А на Фіг.1 Запобіжний затвор для пляшки містить корпус 1, порожнисту вставку 2, знімну кришку 3. Корпус 1 виконаний з нижніми 4 і верхнім 5 кільцевими ущільненнями, крізною порожниною 6 і кільцевим фланцем 7. На внутрішній поверхні корпусу 1 виконані кільцеві буртики 8 і направляючі 6 ребра 9. Порожнина 6 перекрита з одного торця корпусу 1 запірним 10 у вигляді кульки, а з іншого його торця порожнистою вставкою 2. Направляючі ребра 9 визначають траєкторію руху запірного клапана 10. Порожниста вставка 2 виконана з каналами для проходу рідини 11, з центральним виступом 12, конусною ущільнювальною гладкою поверхнею 13, а на зовнішній поверхні порожнистої вставки є гострі кільцеві виступи 14 для взаємодії з буртиками 8 корпусу 1, що підвищує надійність герметичності закупорювання. Торцева поверхня порожнистої вставки 2 виконана конусною 5 з меншим діаметром у бік виливного отвору пляшки, а по більшому діаметру конуса виконаний сферичний буртик 16 з гострою кромкою і плоскою горизонтальною поверхнею 17 на кінці. Знімна кришка 3, виконана з ущільнювальним кільцевим виступом 18, а також на торцевій поверхні з пружними зовнішнім 19 і внутрішнім 20 кільцевими виступами, розділеними кільцевою канавкою 21, з можливістю розміщення в ній вказаних виступів при роботі незалежно один від одного для фіксації з порожнистою вставкою, а також при збірці виробу і повторному використанні. Крім того, на внутрішньому кільцевому виступі виконаний елемент для зчеплення 22, для з'єднання з порожнистою вставкою 2. На внутрішній торцевій поверхні кришки 3 виконаний кільцевий буртик 23 для контакту з конусною поверхнею 15 порожнистої вставки 2, що дозволяє рівномірно розподіляти зусилля між порожнистою вставкою і корпусом затвора при закупорюванні. Запобіжний затвор для пляшки працює таким чином. Спочатку в корпус 1 з розміщеним в його порожнині 6 запірним клапаном 10 з торця щільно вставляється вставка 2, при цьому її гострі кільцеві виступи 14 входять в кільцеві буртики 8, що виконані на внутрішній стороні корпуси 1, тим самим, забезпечуючи щільне їх з'єднання, яка запобігає проходу рідини між вставкою 2 і корпусом 1. Потім корпус 1 разом з вставкою 2 встановлюється в горловині місткості. Наявність на зовнішній стороні корпусу 1 кільцевих ущільнень 4 забезпечує щільне герметичне розміщення корпусу 1 в горловині місткості. Цьому також сприяє наявність ущільнення 5 в районі порожнистої вставки, яке при закупорюванні створює радіальне зусилля і запобігає несанкціонованому демонтажу, а також сприяє кращому центруванню корпусу 1 в горловині місткості. Після установки запобіжного затвора в шийку заповненої пляшки, на зовнішній поверхні пляшки встановлюється ковпачок (не показаний), який охоплює знімну кришку за зовнішній пружний кільцевий виступ 19, тим самим, фіксуючи її у верхній частині ковпачка. При відкритті пляшки, провертається верхня частина ковпачка, при цьому розривається перфорація або руйнується розривне кільце, верхня частина ковпачка відділяється разом з кришкою 3. При нахилі пляшки замочний клапан 10 відходить від нижнього отвору корпусу 1 і рідина поступає в порожнину 6, далі через канали для проходу ріди 7 35551 ни 11 порожнистої вставки 2 - до ви ходу затвора. У вертикальному положенні пляшки кулька перекриває отвір і перешкоджає випаровуванню рідини, а також проходу повітря всередину пляшки. Всі деталі запобіжного затвора виконані з екологічно чистих полімерних матеріалів. Комп’ютерна в ерстка О. Рябко 8 Запропоноване технічне рішення забезпечує підвищення надійності закупорювання горловини пляшки за рахунок підвищення герметичності в місцях з'єднання деталей затвора і надійності фіксації їх первинного положення. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
