Запобіжний затвор для пляшок
Формула / Реферат
1. Запобіжний затвор для пляшок та подібних ємностей, які мають на горлі елементи поздовжньої і кутової фіксації затвора, який містить розливальну частину і ковпачок, забезпечений відривною ділянкою і елементами зчеплення з розливальною частиною, який відрізняється тим, що розливальна частина має вентильну пару "сідло - запірний елемент" і складається із основи з запірним елементом вентильної пари і рухомої в осьовому напрямку втулки з сідлом вентильної пари, яка зв'язана з основою гвинтовим напрямним з'єднанням, причому основа має елементи осьової і кутової фіксації на горлі пляшки і трубчастий ущільнюючий елемент, що взаємодіє з внутрішньою циліндричною поверхнею основи, і штовхач, спрямований в сторону відривної ділянки на дні ковпачка, на внутрішній поверхні циліндричної частини якого виконані елементи кутового зчеплення з поздовжніми виступами на зовнішній поверхні втулки і зачепи, що розташовані радіально і знаходяться у взаємодії з нижньою кромкою основи.
2. Запобіжний затвор за п. 1, який відрізняється тим, що елементи поздовжньої і кутової фіксації розливальної частини на горлі пляшки виконані у вигляді радіальних виступів і поздовжніх ребер на внутрішній поверхні основи, що знаходяться у взаємодії відповідно з елементами поздовжньої і кутової фіксації на горлі пляшки у вигляді кільцевого буртика і поздовжніх ребер на зовнішній поверхні горла.
Текст

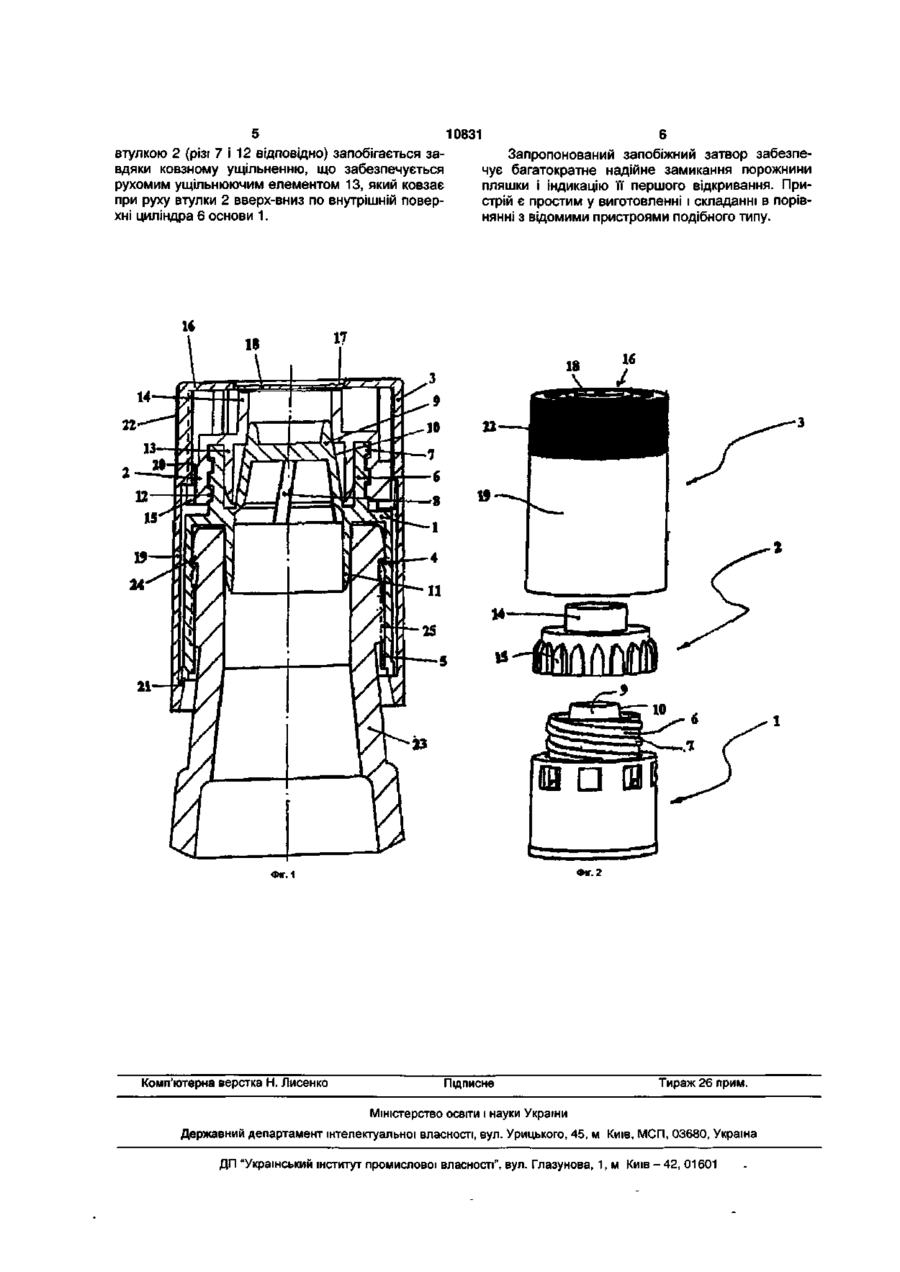

1 Запобіжний затвор для пляшок та подібних ємностей, які мають на горлі елементи поздовжньої і кутової фіксації затвора, який містить розливальну частину і ковпачок, забезпечений відривною ділянкою і елементами зчеплення з розливальною частиною, який відрізняється тим, що розливальна частина має вентильну пару "сідло - запірний елемент" і складається із основи з запірним елементом вентильної пари і рухомої в осьовому напрямку втулки з сідлом вентильної пари, яка зв'язана з основою гвинтовим напрямним з'єднанням, причому основа має елементи осьової і кутової фіксації на горлі пляшки і трубча ЗОВНІШНІЙ ковпачок Розливальна частина з затвором, що складається з трьох елементів, фіксується на горлі пляшки за допомогою кришки В трубчастій частині кришки є зачти, які взаємодіють з кільцевим буртиком на ЗОВНІШНІЙ стороні горла пляшки і які утворюють нерознімне в осьовому напрямку з'єднання з пляшкою, а також зубчастий профіль, що СО 00 о> -о 5 зг ca -s "о 10831 втулкою 2 (різі 7 і 12 відповідно) запобігається завдяки ковзному ущільненню, що забезпечується рухомим ущільнюючим елементом 13, який ковзає при руху втулки 2 вверх-вниз по внутрішній поверхні циліндра 6 основи 1. Запропонований запобіжний затвор забезпечує багатократне надійне замикання порожнини пляшки і індикацію її першого відкривання. Пристрій є простим у виготовленні і складанні в порівнянні з відомими пристроями подібного типу. Фіг. 2 Фіг. 1 Комп'ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSafety lock for bottles
Назва патенту російськоюПредохранительный затвор для бутылок
Автори російськоюDzabrailovs Envers
МПК / Мітки
МПК: B65D 41/34
Мітки: пляшок, затвор, запобіжний
