Безригельний каркас

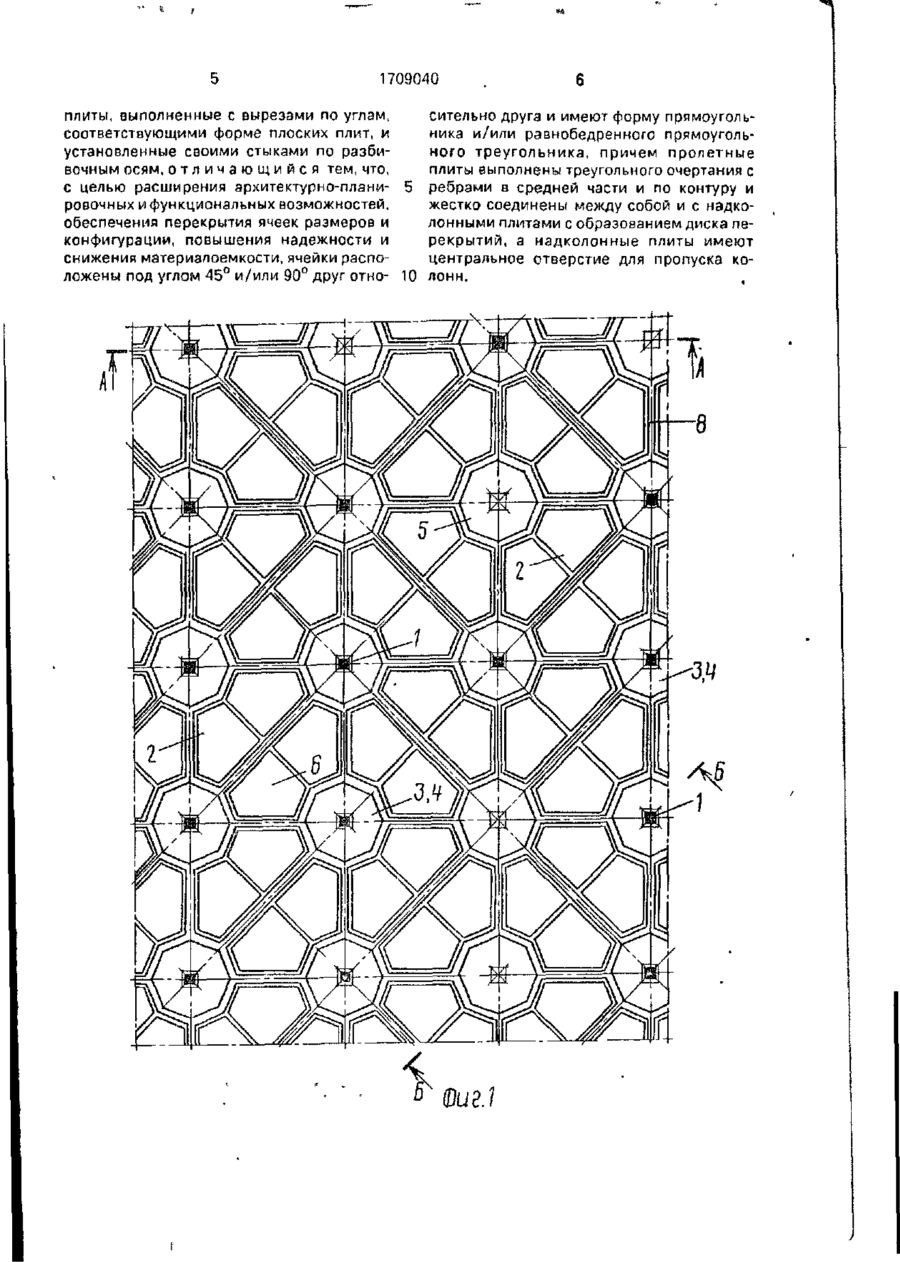

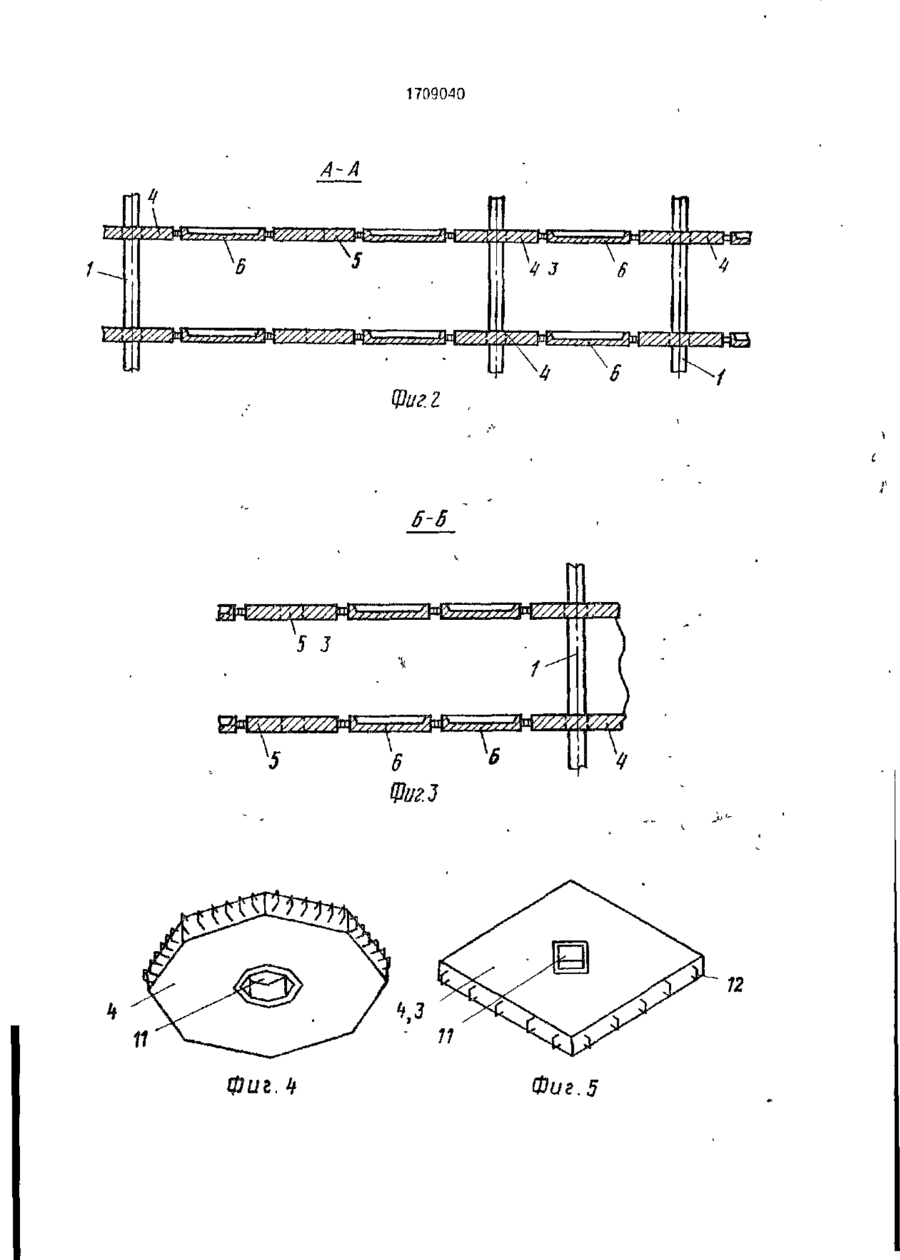

Изобретение относится к области строительства и может быть использовано при возведении безригельных каркасов зданий и сооружений Цель изобретения - расширение архитектурно-планировочных и функциональных возможностей, обеспечение перекрытия ячеек различных размеров и конфигураций, повышение надежности и снижение мэтеоиалоемкости. Колонны каркаса, установленные по разбивочным осям здания, образуют прямоугольные или треугольные ячейки Пролетные плиты оперты на надколонные и размещены в плане стыкуемыми гранями по разбивочным осям Колонны пропущены в отверстия надколонных плит. Часть последних выполнена сплошными и размещена в центральной части ячеек с опиранием на смежные пролетные плиты. Ячейки расположены под углом 45° и/или 90° относительно одна другой 10 ил Изобретение относится к строительству и может быть использовано при возведении безригельных каркасов зданий и сооружений. Цель изобретения - расширение архитектурно-планировочных и функциональных возможностей, обеспечения перекрытия ячеек различных размеров и конфигурации, повышение надежности и снижение материалоемкости. На фиг. 1 изображен фрагмент каркаса, вид в плане; на фиг. 2 - сечение А-А на фиг 1; на фиг. 3 - сечение Б-Б на фиг 1; на фиг. 4 и 5-варианты надколонных плит на фиг 6 и 7 - варианты пролетных плит, на фиг 8-10 - примеры планировочных решении здания. , ^^ Безригельный каркас содержит колончы 1. установленный по периметру ячеек 2, образованный пересечением разбивочиых осей колонн 1, перекрытия 3 из плоских плит, одни из которых 4 оперты на колонны 1, а другие 5 размещены в центральной части ячеек 2, и пролетные плиты 6, выполненные с вырезами 7 по углам, форма которых соответствует форме надколокных плит 4, и установленных их стыками 8 по рэзбивочным осям и под углом 45° к ним Ячейки 2 расположены под углом 45 и/или 90° и имеют форму равнобедренного прямоугольного треугольника или прямоугольника, в том числе и квадрата Пролетный плиты б выполнены треу сольного очертания с ребрами 9 и 10 в сред 1709040 ней части и по контуру и жестко соединены зить трудоемкость и материалоемкость соемежду собой и с надколонными плитами 4 динений. В результате уменьшаются на 1м' с образованием жесткого диска перекрыздания количество изделий, строительные тий 3. материалы, протяженность швов и соответНадколенные плиты 4 имеют централь- 5 ственно объем материала на их стыковку и ное отверстие 11 для пропуска колонн 1, замоноличивание. Минимальное количестПерекрытия 3 каркаса образованы из двух тиво изделий и их типоразмеров упрощает поразмеров плит, изготовляемых в унифимонтаж конструкций. Причем размеры плит цированных опалубочных формах. Дня 3 и 6 унифицированы по провозному гзбарибольших пролетов увеличение несущей спо- 10 ту. собности перекрытий 3 осуществляется за Конструктивное решение каркаса посчет усиления армирования ребер 9 и 10, зволяет увеличить сетку колонн 1, обеспечиплит 3 и б перекрытий. Кроме того, в целях вает перекрытие пролетов различной уменьшения высоты ребер 9 и 10 для меньвеличины и дает возможность широкого ших пролетов в опалубочной форме могут 15 варьирования их размеров в целях предусматриваться соответствующие вклаполучения оптимальных конструктивнодыши. планировочных параметров зданий для разнообразных функциональных процессов, Плиты 3 и б перекрытий могут быть выОбеспечивается возможность строительстполнены с выступающими ребрами 9 и 10. Причем при необходимости получения пло- 20 ва различных типов зданий и сочетания в ских потолков, они могут располагаться реедином объеме сетки колонн 1 каркаса для брами 9 и 10 вверх или же выполняться с мелкоячеистых и большепролетных зальзамкнутыми пустотами. ных помещений. Например, возможна эффективная организация пространства Монтаж каркаса производят следующим образом. 25 для различных зданий многоцелевого назначения, в том числе производстИз колонны 1 устанавливают надколонвенных и административных корпусов, инные плиты 4 перекрытий, которые опирают тегрированных жилищно-общественных на монтажные штыри, заранее вставленные комплексов, многофункциональных жилых в отверстия колони 1. Между нздколонными плитами 4 устанавливают пролетные плиты 30 образований, общественных центров, учеб6, а при больших пролетах аналогичный надно-воспитательных, торгово-бытовых, кульколонным плиты 6, используемые в качестве турно-просветительных, спортивных, пролетных, которые соединяют между солебечно-оздоровительных и других зданий бой известными способами, например по и сооружений. типу стыка Передермя, Для обеспечения ус- 35 Планировочная сетка и конструктивное тойчивости пролетных плит 6 во время монрешение каркаса позволяет выполнять петажа устанавливаются временные опоры. рекрытие разнообразной конфигурации в плане с изломами осей под углом в 45 и 90° После выполнения монтажных стыков для различных условий застройки при обесзазоры между плитами 4-6 замоноличивают, чем обеспечивается создание жесткого 40 печении ее наибольшей плотности. Плотдиска безбэлочного перекрытия 3. ность застройки может быть увеличена на 3-10%. При необходимости возможно дополнительтное замоноличивание участков переРазрезка плит 4-6 перекрытийЗ, наприкрытий, выходящих на фасад здания, мер ребристых, и рисунок швов на потолке предусматривая соответствующие выпуски 45 позволяют обходиться без устройства подарматуры 12 из сборных элементов, либо шивных потолков и дают возможность соеиспользование сборных элементов перединения в центральной части ячеек 2 крытия, что даст возможность получения световых фонарей без снижения несущей разнообразных архитектурно-планировочспособности каркаса. ных и объемно-пространственных решений 50 Каркас применим для обычных и сложзданий, ных горно-геологических условий и может выполняться как в железобетоне, так и в Расположение швов между пролетными других строительных материалах. плитами 6 вдоль их ребер 1, способствует Формула изобретения рациональному распределению материала плит 6 перекрытия в соответствии с эпюрой 55 Безригельный каркас, включающий комоментов от вертикальной нагрузки условлоины, установленные по периметру ячеек, ных ригелей, сходящихся на колонне 1 образованных пересечением разбивочных Стыки надколенных 4 и пролетных 6 плит осей колонн, плоские плиты, одни из которазмещены в зоне наименьших изгибаюрых оперты нэ колонны, а другие размещещих моментов, что дает возможность снины в центральной части ячеек, и пролегные 1709G40 плиты, выполненные с вырезами по углам, соответствующими форме плоских плит, и установленные своими стыками по разбивочным осям, о т л и ч а ю щ и й с я тем, что, с целью расширения архитектурно-планировочных ифункциональных возможностей, обеспечения перекрытия ячеек размеров и конфигурации, повышения надежности и снижения материалоемкости, ячейки расположены под углом 45° и/или 90° друг отно- 10 сительно друга и имеют форму прямоугольника и/или равнобедренного прямоугольного треугольника, причем пролетные плиты выполнены треугольного очертания с ребрами в средней части и по контуру и жестко соединены между собой и с надколонными плитами с образованием диска перекрытий, а иадколонные плиты имеют центральное отверстие для пропуска колонн. 1709040 A-A сригг 6-6 12 h Фиг. Ч Фиг. 5 1709010 /2 фиг.6 Фиг,7 1709040 Фиг 8 1 - — — , -—< , к / \ V \\ < J Фиг 9 — — —J — 1709040 / X • .—•• ' \ \ •- • • ' ) Фи я. 10 Редактор Ю. Середа Составитель Г. Иванова Техред М.Моргентзл / Корректор Э. Лончакова Заказ 41Ь Тираж Подписное ВНМИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 і, ' ^ Л 4ір
