Спосіб експрес-аналізу вмісту сульфідів або сульфідної сірки в вуглецевих матеріалах
Номер патенту: 35752
Опубліковано: 10.10.2008
Автори: Серебряна Маргарита Зіновіївна, Хасхачих Анатолій Дмитрович
Формула / Реферат
Спосіб експрес-аналізу вмісту сульфідів або сульфідної сірки в вуглецевих матеріалах шляхом виміру електропровідності вуглецевого зразка, який відрізняється тим, що вимір проводять у фторопластовій комірці з металевим дном з використанням випромінювача вихрових струмів при подрібненні зразка до розмірів часток 0,016-0,071 мм і товщині шару зразка 2,5-5,0 мм.
Текст

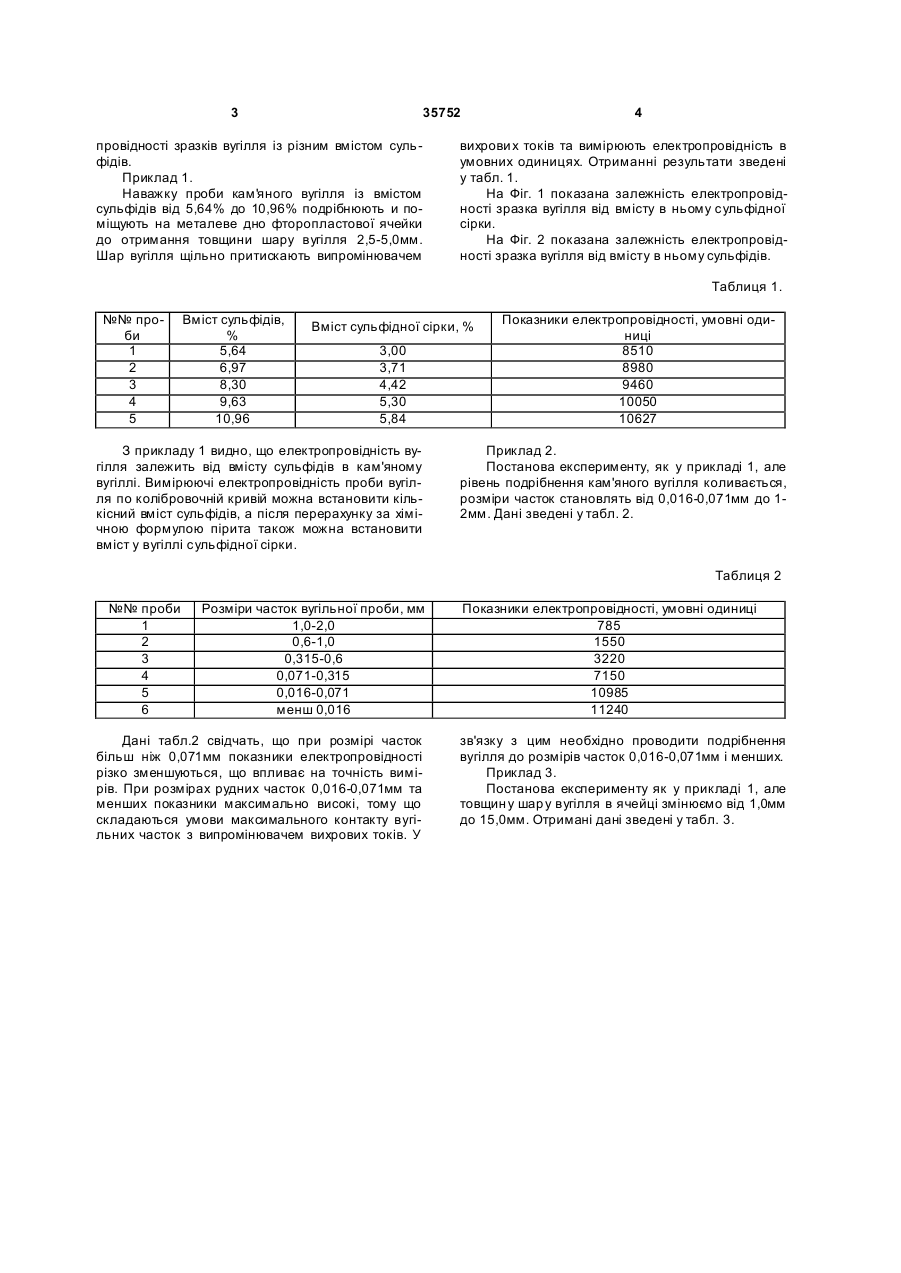

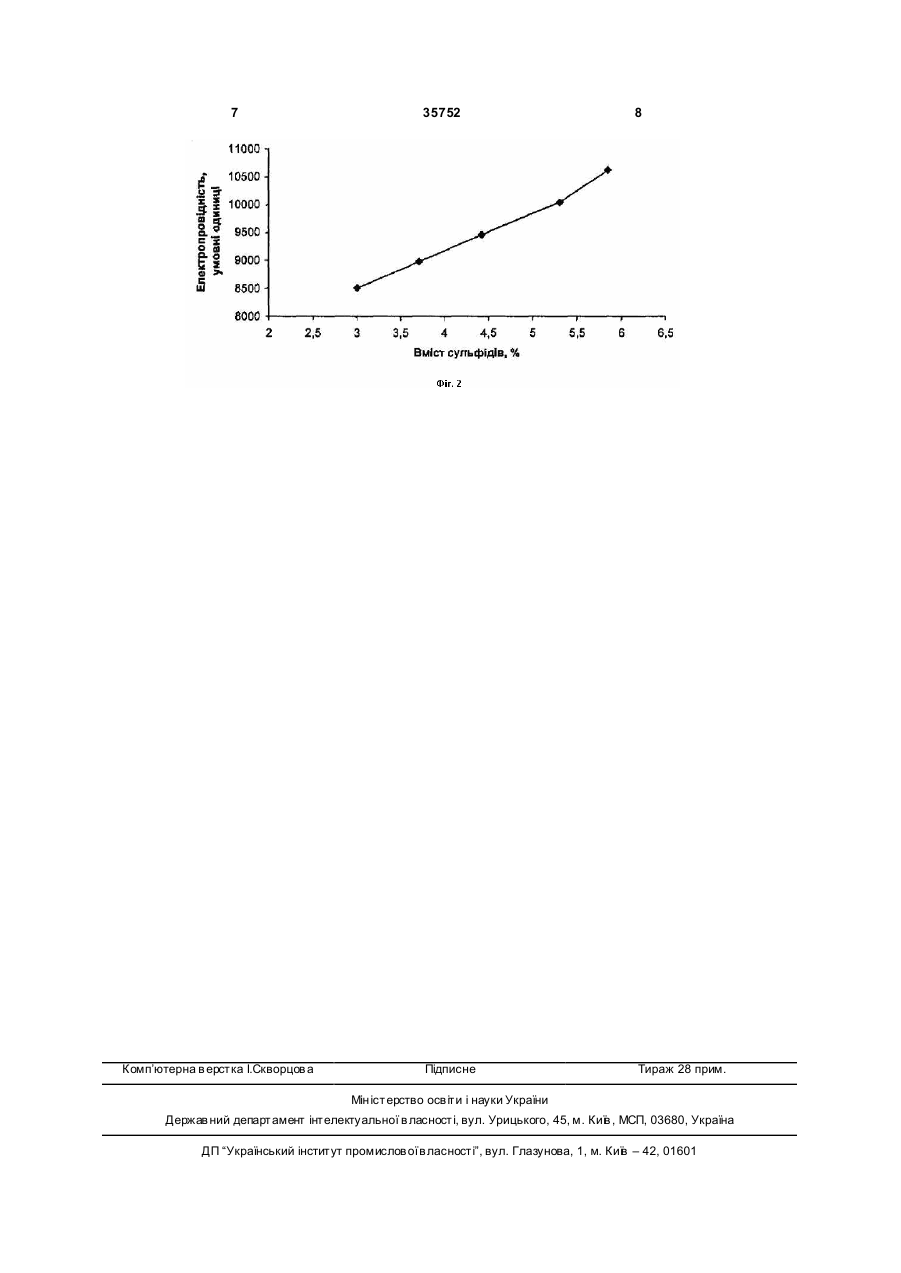

Спосіб експрес-аналізу вмісту сульфідів або сульфідної сірки в вуглецеви х матеріалах шляхом виміру електропровідності вуглецевого зразка, який відрізняється тим, що вимір проводять у фторопластовій комірці з металевим дном з використанням випромінювача вихрових стр умів при подрібненні зразка до розмірів часток 0,016-0,071 мм і товщині шару зразка 2,5-5,0 мм. (19) (21) u200802247 (22) 21.02.2008 (24) 10.10.2008 (46) 10.10.2008, Бюл.№ 19, 2008 р. (72) СЕРЕБРЯНА МАРГ АРИТА ЗІНОВІЇВН А, U A, ХАС ХАЧИХ АНАТОЛІЙ ДМИТРОВИЧ, U A (73) ДНІПРОПЕТРОВСЬКИЙ НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ, UA 3 35752 провідності зразків вугілля із різним вмістом сульфідів. Приклад 1. Наважку проби кам'я ного вугілля із вмістом сульфідів від 5,64% до 10,96% подрібнюють и поміщують на металеве дно фторопластової ячейки до отримання товщини шару вугілля 2,5-5,0мм. Шар вугілля щільно притискають випромінювачем 4 вихрови х токів та вимірюють електропровідність в умовних одиницях. Отриманні результати зведені у табл. 1. На Фіг. 1 показана залежність електропровідності зразка вугілля від вмісту в ньому сульфідної сірки. На Фіг. 2 показана залежність електропровідності зразка вугілля від вмісту в ньому сульфідів. Таблиця 1. №№ проби 1 2 3 4 5 Вміст сульфідів, % 5,64 6,97 8,30 9,63 10,96 Вміст сульфідної сірки, % 3,00 3,71 4,42 5,30 5,84 З прикладу 1 видно, що електропровідність вугілля залежить від вмісту сульфідів в кам'яному вугіллі. Вимірюючі електропровідність проби вугілля по колібровочній кривій можна встановити кількісний вміст сульфідів, а після перерахунку за хімічною формулою пірита також можна встановити вміст у вугіллі сульфідної сірки. Показники електропровідності, умовні одиниці 8510 8980 9460 10050 10627 Приклад 2. Постанова експерименту, як у прикладі 1, але рівень подрібнення кам'яного вугілля коливається, розміри часток становлять від 0,016-0,071мм до 12мм. Дані зведені у табл. 2. Таблиця 2 №№ проби 1 2 3 4 5 6 Розміри часток вугільної проби, мм 1,0-2,0 0,6-1,0 0,315-0,6 0,071-0,315 0,016-0,071 менш 0,016 Дані табл.2 свідчать, що при розмірі часток більш ніж 0,071мм показники електропровідності різко зменшуються, що впливає на точність вимірів. При розмірах рудних часток 0,016-0,071мм та менших показники максимально високі, тому що складаються умови максимального контакту вугільних часток з випромінювачем вихрових токів. У Показники електропровідності, умовні одиниці 785 1550 3220 7150 10985 11240 зв'язку з цим необхідно проводити подрібнення вугілля до розмірів часток 0,016-0,071мм і менших. Приклад 3. Постанова експерименту як у прикладі 1, але товщин у шар у вугілля в ячейці змінюємо від 1,0мм до 15,0мм. Отримані дані зведені у табл. 3. 5 35752 6 Таблиця 3. №№ проби 1 2 3 4 5 6 7 Товщина шар у вугілля у фторопластовій ячейці, мм 1,0 1,0 1,0 2,5 2,5 2,5 3,5 3,5 3,5 5,0 5,0 5,0 7,0 10,0 15,0 З наведених даних видно, що при товщині шару 1,0мм показники електропровідності нестабільні і мають великі коливання. При товщині шару 2,5мм; 3,5мм та 5,0мм показники електропровідності для кожного шару стабільно відтворюються, а при товщині шару більше 7,0мм показники різко зніжуються, що зменшує чутливість вимірів. Тому пропонується вимірювати електропровідності при товщині шар у 2,5мм-5,0мм. Треба мати на увазі що для кожної товщини шару треба використовувати окрему експериментальну криву залежності вмісту сульфідів від електропровідності вугілля. Наведені приклади підтверджують досягнення технічного результату, а саме - вперше доведена можливість виміру вмісту сульфідів або сульфідної Показники електропровідності, умовні одиниці 17800 22500 19700 12380 12490 11750 10270 9850 10050 8770 9150 7270 4650 368 75 сірки у кам'яному вугіллі при вимірі електропровідності подрібненого до розмірів 0,016-0,071мм вугілля у фторопластовій ячейці з металевим дном при товщині шару вугілля 2,5-5,0мм. Джерела інформації 1. А.с. СРСР №941279 МКИ 3 G 01 В 17/00; G 01 N 24/46, 1982. 2. А.с. СРСР №513929 МКИ 3 G 01 В 1/28; G 01 N 31/00, 1976. 3. А.с. СРСР №743948 МКИ 3 G 01 В 17/00, 1980. 4. А.с. СРСР №874605 МКИ 3 G 01 В 17/00; G 01 N 31/16 1981. 5. А.с. СРСР №1293608 МКИ 3 G 01 N 27/02; 1987. 7 Комп’ютерна в ерстка І.Скворцов а 35752 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for express analysis of content of sulfides of sulfide sulfur in carbon materials
Автори англійськоюSerebriana Marharyta Zinoviivna, Khaskhachykh Anatolii Dmytrovych
Назва патенту російськоюСпособ экспресс-анализа содержания сульфидов или сульфидной серы в углеродных материалах
Автори російськоюСеребряна Маргарита Зиновьевна, Хасхачих Анатолий Дмитриевич
МПК / Мітки
МПК: G01B 17/00, G01N 31/16
Мітки: вмісту, сірки, сульфідів, експрес-аналізу, вуглецевих, спосіб, сульфідної, матеріалах
