Пристрій для розігріву нафтопродуктів в цистернах при зливі

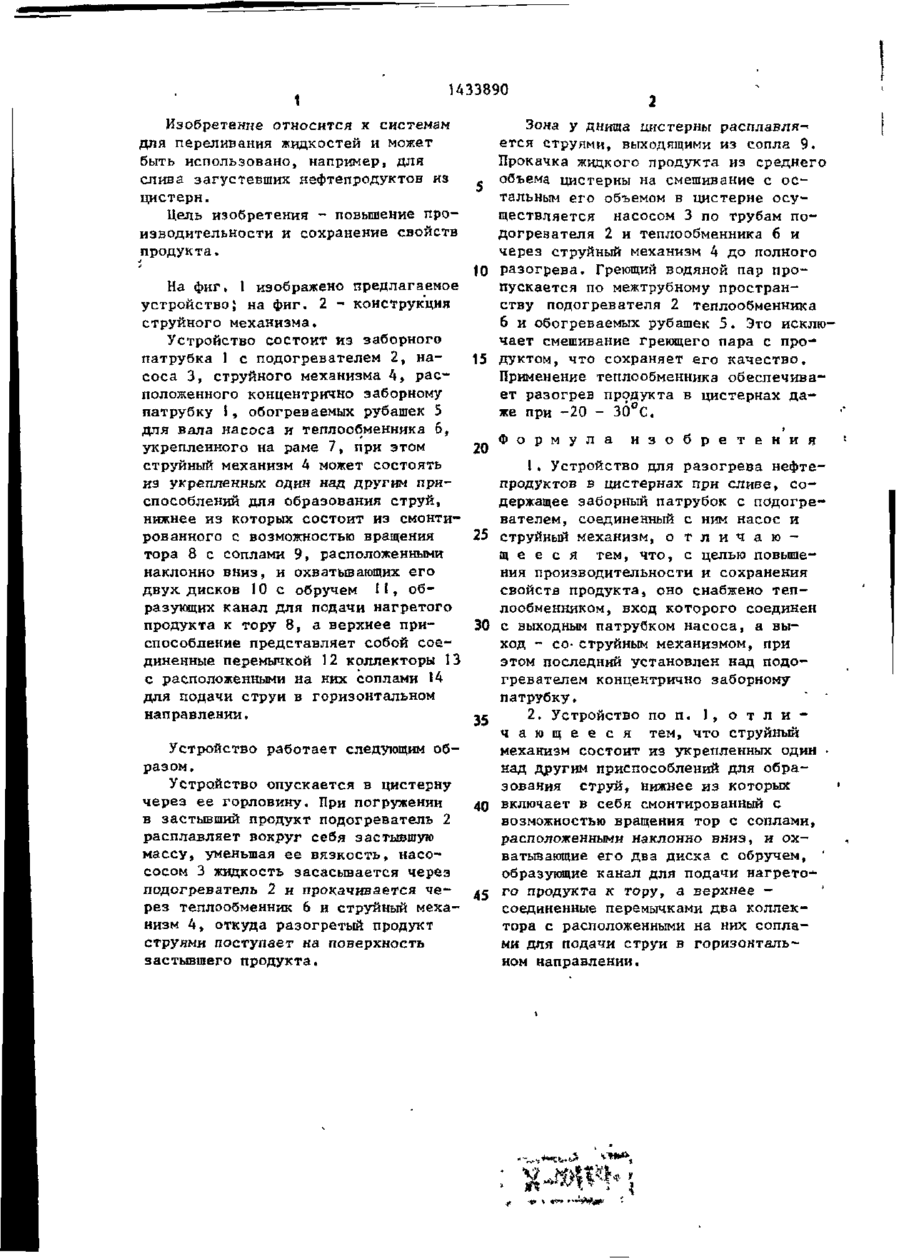

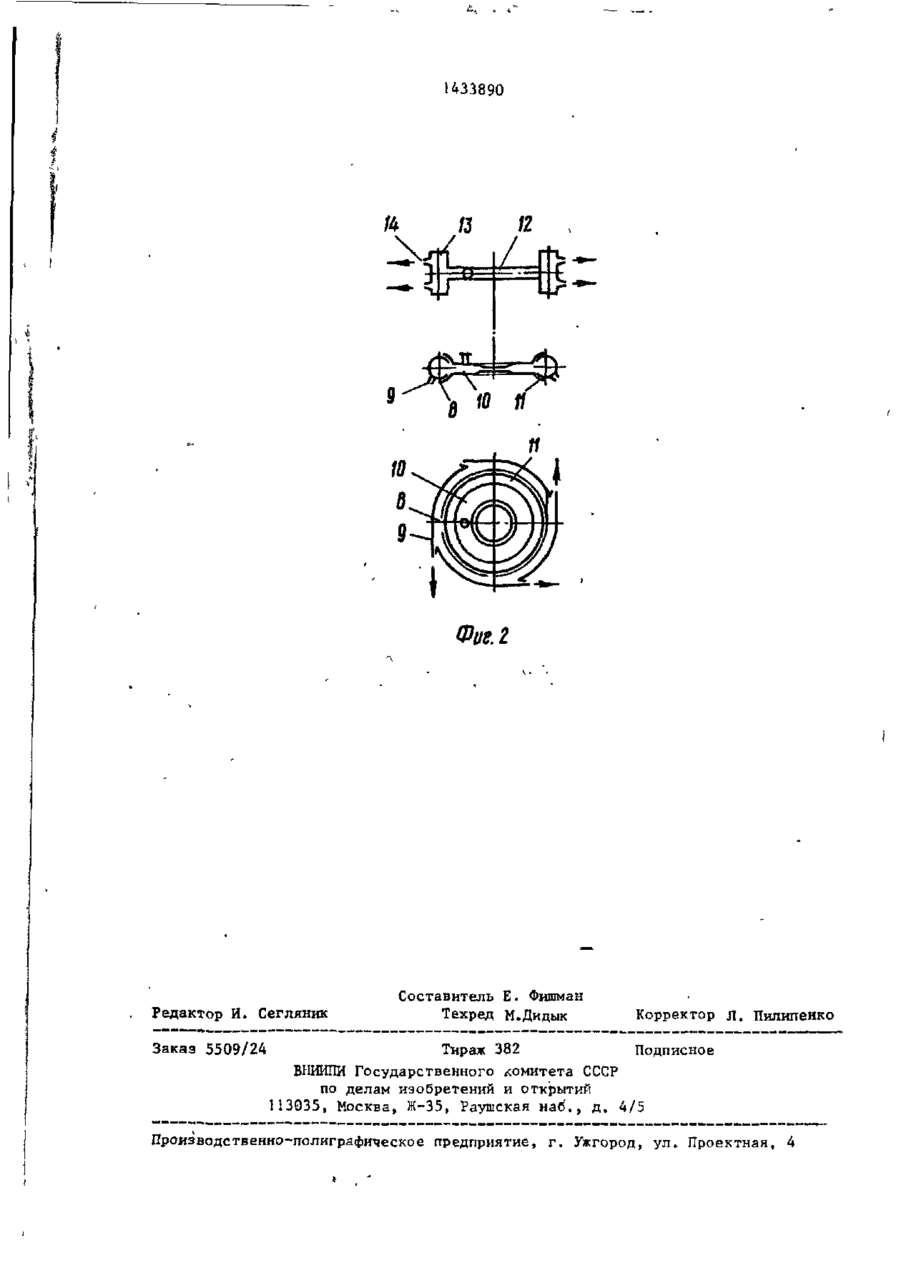

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 1 (51)4 S 67 Р 5/62 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО-ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫГИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4161297/23-13 І/ (22) 10.П.86 (46) 30.10.88. Бюл. № 40 (75) Б. М. Яковлев (53) 621.867.81(088.8) (56) Авторское свидетельство СССР * 171423, кл. В 67 D 5/00, 1964. (54) УСТРОЙСТВО ДЛЯ РАЗОГРЕВА НЕФТЕПРОДУКТОВ В ЦИСТЕРНАХ ПРИ СЛИВЕ (57) Изобретение относится к системам для переливания жидкостей и может быть использовано, например,для слива загустевших нефтепродуктов из цистерн Целью изобретения является повышение производительности и сохранение свойств продукта. Устройство опускается в цистерну через ее горловину. Подогреватель 2 расплавляет вокруг себя застывшую массу. Насосом 3 жидкость засасывается через подогреватель 2 я прокачивается через теплообменник 6 и струйный механизм 4, который направляет разогретый продукт на поверхность застывшего продукта. Зона у днища цистерны расплавляется струями, выходящими из сопел. Греющий водяной пар пропускается по межтрубному пространству подогревателей, что исключает его смешивание с продуктом. 1 э.п. ф-лы, 2 ил. пер конденсат «* К Фаг і (Л 00 00 00 СО 1 1433890 Изобретение относится к системам для переливания жидкостей и может быть использовано, например, для слива загустевших нефтепродуктов из цистерн. Цель изобретения - повышение производительности и сохранение свойств продукта. Зона у днища цистерны расплавляется струями, выходящими из сопла 9. Прокачка жидкого продукта из среднего - объема цистерны на смешивание с остальным его объемом в цистерне осуществляется насосом 3 по трубам подогрезателя 2 и теплообменника 6 и через струйный механизм 4 до полного 10 разогрева. Греющий водяной пар проНа фиг. I изображено предлагаемое пускается по межтрубному пространустройствоJ на фиг. 2 - конструкция ству подогревателя 2 теплообменника струйного механизма. 6 и обогреваемых рубашек 5. Это исклюУстройство состоит из заборного чает смешивание греющего пара с пропатрубка 1 с подогревателем 2, на15 дуктом, что сохраняет его качество. соса 3, струйного механизма 4, расПрименение теплообменника обеспечиваположенного концентрично заборному ет разогрев продукта в цистернах дапатрубку 1, обогреваемых рубашек 5 же при -20 - 30°С. для вала насоса и теплообменника 6, Ф о р м у л а и з о б р е т е н и я укрепленного на раме 7, при этом 20 струйный механизм 4 может состоять 1 . Устройство для разогрева нефтеиз укрепленных один над другим припродуктов в цистернах при сливе, соспособлений для образования струй, держащее заборный патрубок с подогренижнее из которых состоит из смонтивателем, соединенный с ним насос и рованного с возможностью вращения 25 струйный механизм, о т л и ч а ю тора 8 с соплами 9, расположенными щ е е с я тем, что, с целью повышенаклонно вниз, и охватывающих его ния производительности и сохранения двух дисков 10 с обручем И , обсвойств продукта, оно снабжено тепразующих канал для подачи нагретого лообменником, вход которого соединен продукта к тору 8, а верхнее при30 с выходным патрубком насоса, а выспособление представляет собой соеход - со- струйным механизмом, при диненные перемычкой 12 коллекторы 13 этом последний установлен над подос расположенными на них соплами 14 гревателем концентрично заборному для подачи струи в горизонтальном патрубку. " ' направлении. « 2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что струйный Устройство работает следующим обмеханизм состоит из укрепленных один • разом. над другим приспособлений для обраУстройство опускается в цистерну зования струй, нижнее из которых • через ее горловину. При погружении 40 включает в себя смонтированный с в застывший продукт подогреватель 2 возможностью вращения тор с соплами» расплавляет вокруг себя застывшую расположенными наклонно вниз, и охмассу, уменьшая ее вязкость, насоватывающие его два диска с обручем, ' сосом 3 жидкость засасывается через образующие канал для подачи нагретоподогреватель 2 и прокачивается че- Д5 го продукта к тору, а верхнее рез теплообменник 6 и струйный мехасоединенные перемычками два коллекнизм 4, откуда разогретый продукт тора с расположенными на них сопластруями поступает на поверхность ми для подачи струи в горизонтальзастывшего продукта. ном направлении. 433890 /A /J й ffl /f 9 Редактор И. Сегляник Заказ 5509/24 Составитель Е. Фишман Техред М.Дидык Корректор Л. Пилипенко Тираж 382 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 чи ч
