Пристрій для відкручування труб у свердловині
Номер патенту: 35921
Опубліковано: 16.04.2001
Автори: Яремійчук Роман Семенович, Шандровський Тарас Романович, Якимечко Ярослав Яремович, Воєвідко Ігор Володимирович
Формула / Реферат
1. Пристрій для відкручування труб у свердловині, що містить корпус, ведучий вал і розміщений між ними реверсивний механізм, якір якого з'єднаний із стопорними плашками, який відрізняється тим, що реверсивний механізм виконаний у вигляді багатосекційного синусо-кулькового редуктора з якорем.
2. Пристрій для відкручування труб у свердловині за п. 1, який відрізняється тим, що стопорні плашки виконано з буртами та похилими поверхнями, які контактують з відповідними пазами і поверхнями якоря та ведучого вала і мають можливість радіального переміщення.
Текст

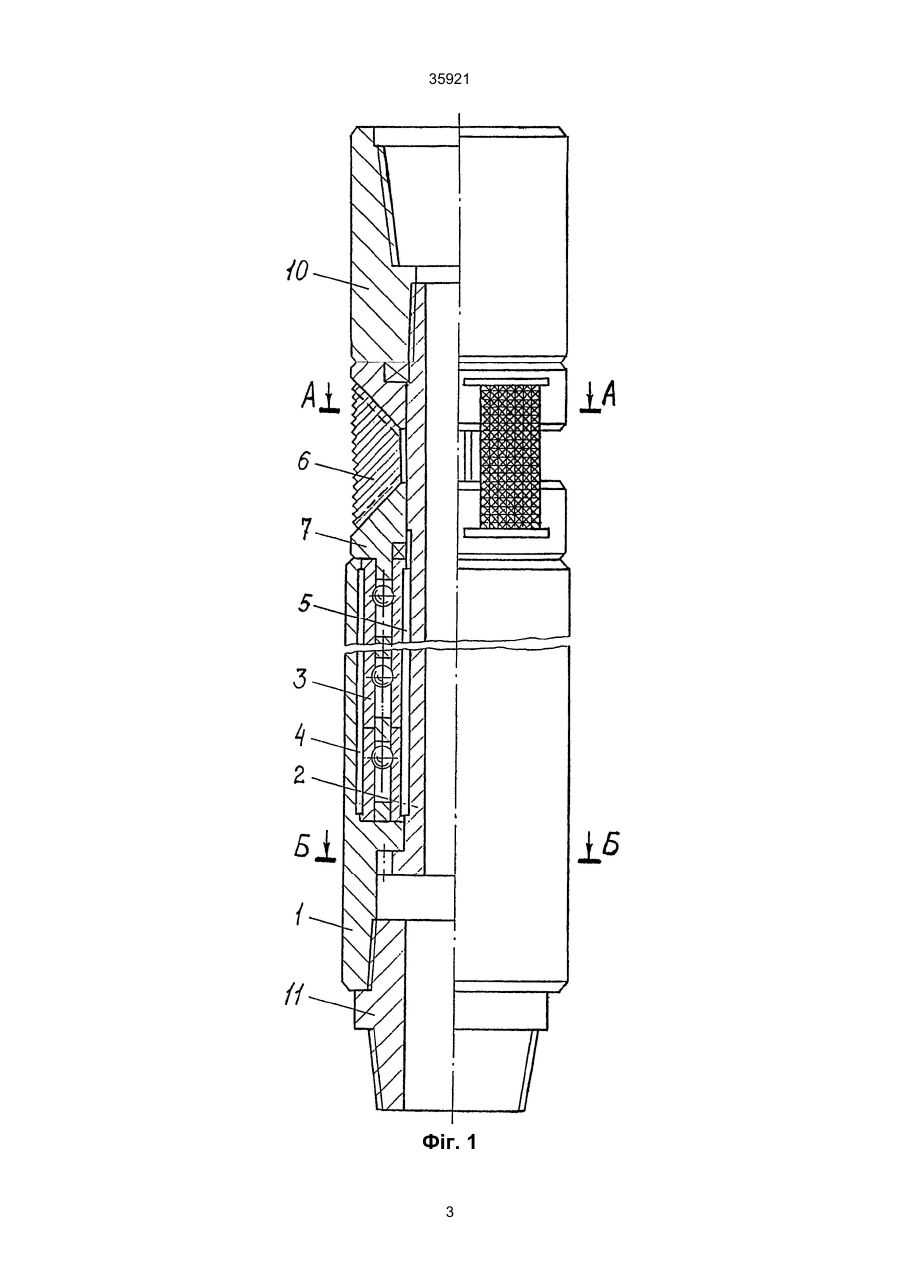

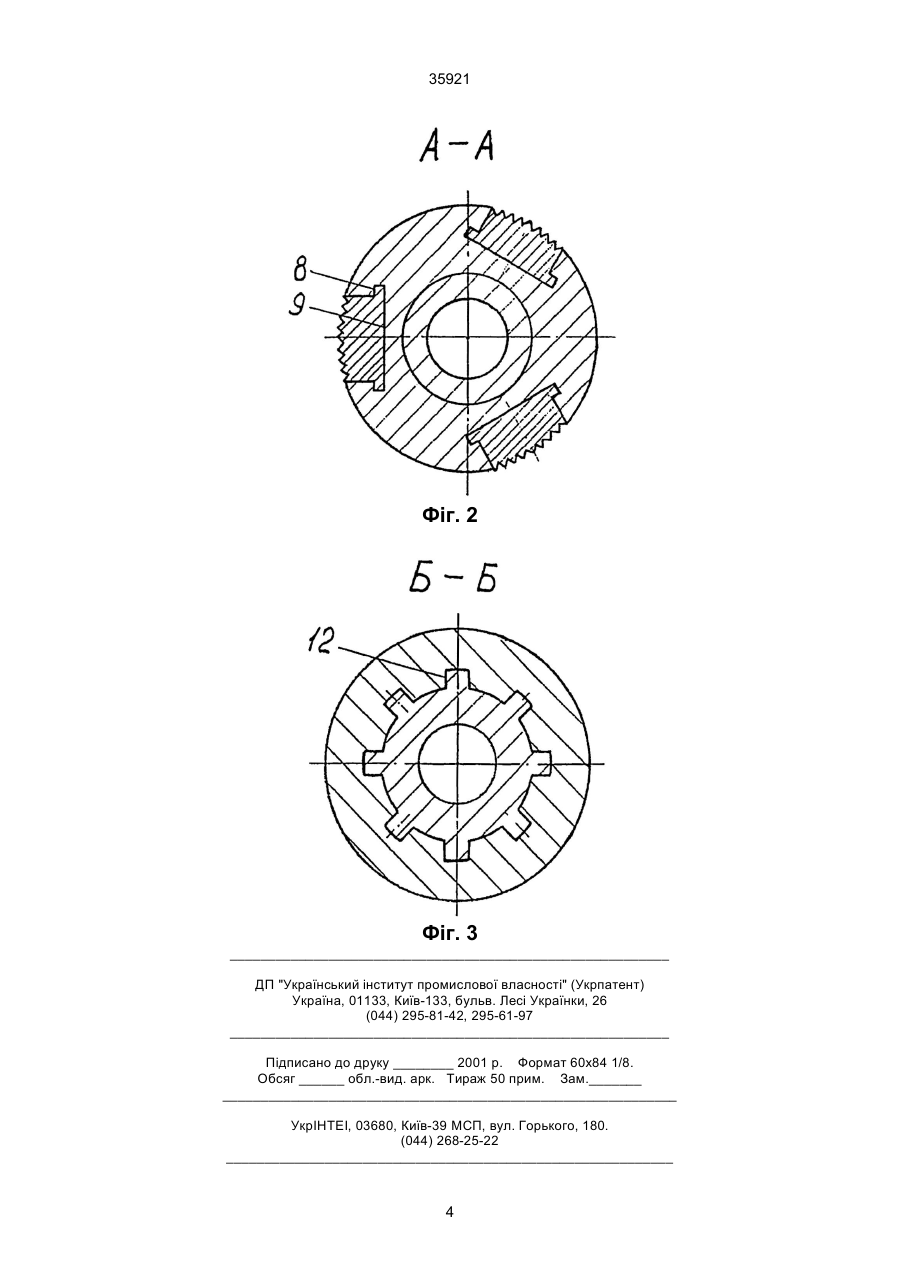

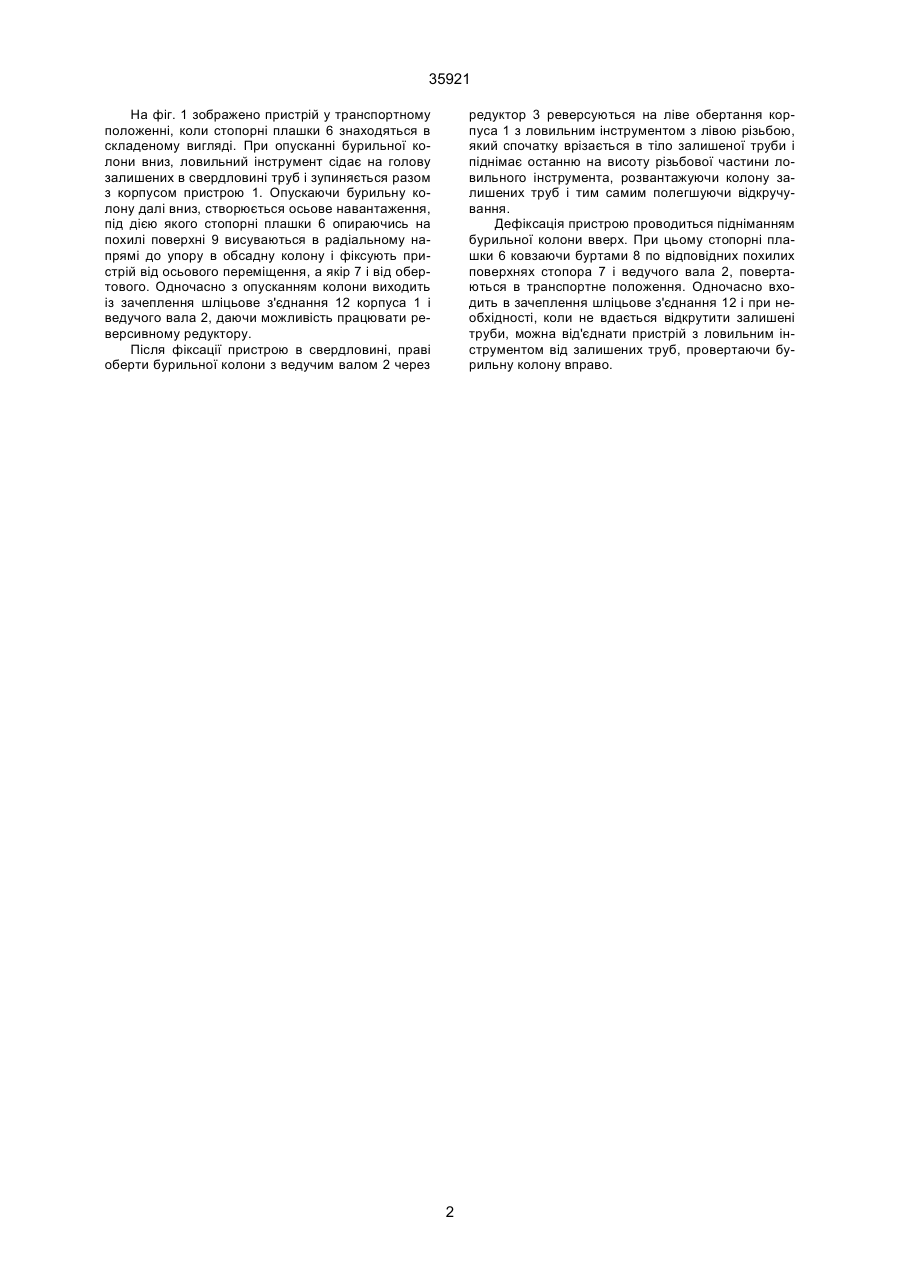

1. Пристрій для відкручування труб у свердловині, що містить корпус, ведучий вал і розміще 35921 На фіг. 1 зображено пристрій у транспортному положенні, коли стопорні плашки 6 знаходяться в складеному вигляді. При опусканні бурильної колони вниз, ловильний інструмент сідає на голову залишених в свердловині труб і зупиняється разом з корпусом пристрою 1. Опускаючи бурильну колону далі вниз, створюється осьове навантаження, під дією якого стопорні плашки 6 опираючись на похилі поверхні 9 висуваються в радіальному напрямі до упору в обсадну колону і фіксують пристрій від осьового переміщення, а якір 7 і від обертового. Одночасно з опусканням колони виходить із зачеплення шліцьове з'єднання 12 корпуса 1 і ведучого вала 2, даючи можливість працювати реверсивному редуктору. Після фіксації пристрою в свердловині, праві оберти бурильної колони з ведучим валом 2 через редуктор 3 реверсуються на ліве обертання корпуса 1 з ловильним інструментом з лівою різьбою, який спочатку врізається в тіло залишеної труби і піднімає останню на висоту різьбової частини ловильного інструмента, розвантажуючи колону залишених труб і тим самим полегшуючи відкручування. Дефіксація пристрою проводиться підніманням бурильної колони вверх. При цьому стопорні плашки 6 ковзаючи буртами 8 по відповідних похилих поверхнях стопора 7 і ведучого вала 2, повертаються в транспортне положення. Одночасно входить в зачеплення шліцьове з'єднання 12 і при необхідності, коли не вдається відкрутити залишені труби, можна від'єднати пристрій з ловильним інструментом від залишених труб, провертаючи бурильну колону вправо. 2 35921 Фіг. 1 3 35921 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for pipe unscrewing in well
Автори англійськоюYaremiichuk Roman Semenovych, Shandrovskyi Taras Romanovych, Voevidko Ihor Volodymyrovych, Yakymechko Yaroslav Yaremovych
Назва патенту російськоюУстройство для откручивания труб в скважине
Автори російськоюЯремийчук Роман Семенович, Шандровский Тарас Романович, Воевидко Игорь Владимирович, Якимечко Ярослав Яремович
МПК / Мітки
МПК: E21B 31/00
Мітки: пристрій, труб, відкручування, свердловини
Код посилання
