Пристрій блокування подачі води споживачу-боржнику

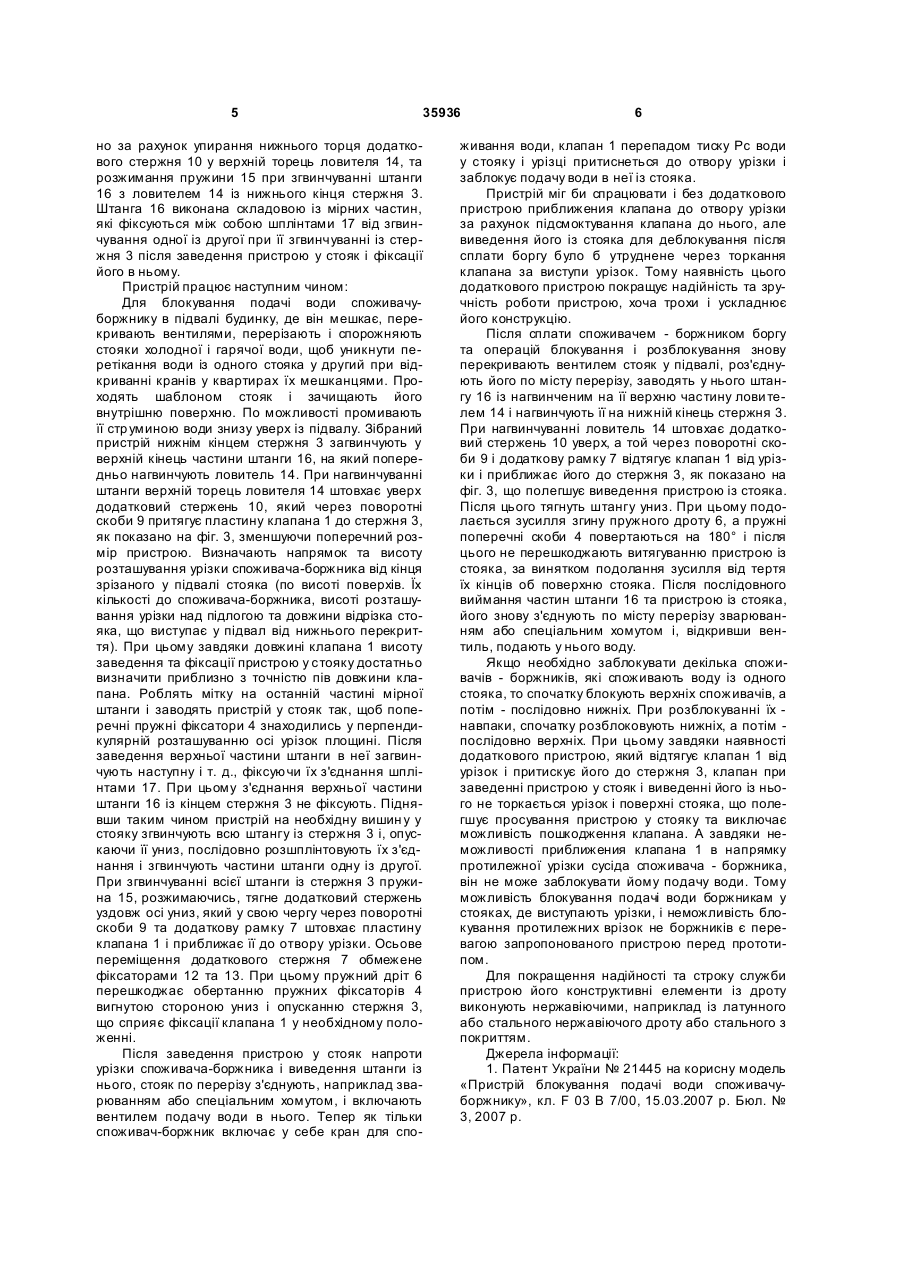

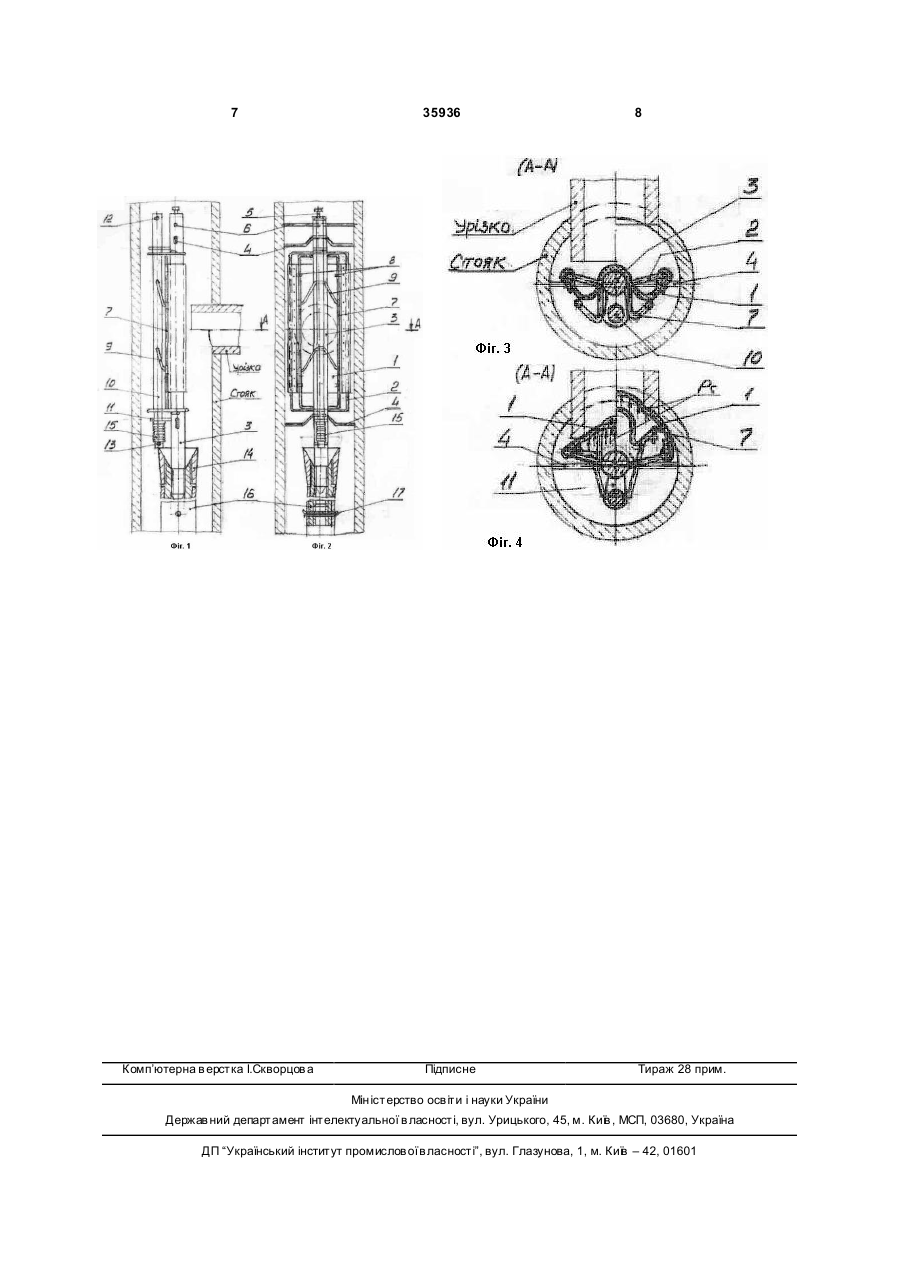

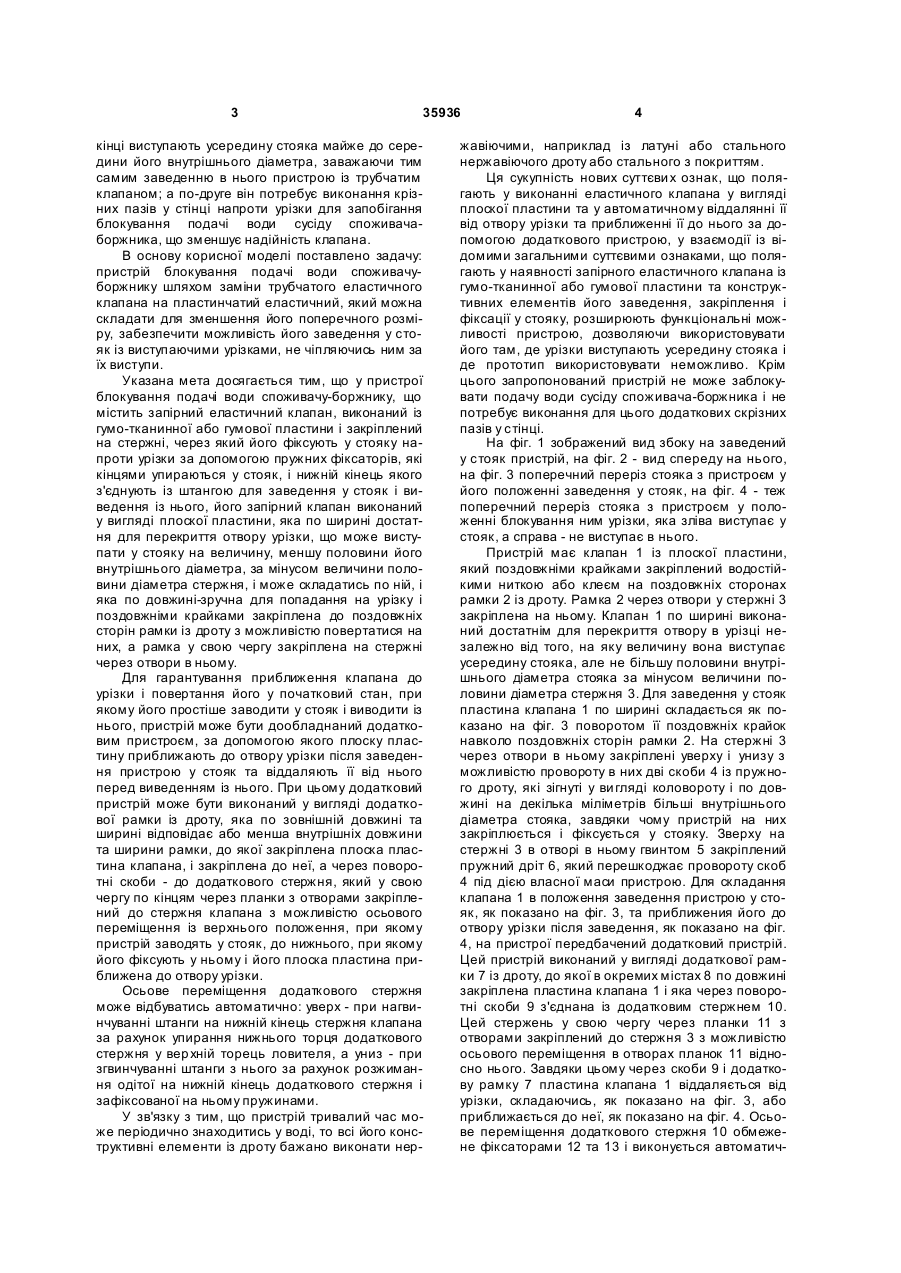

1. Пристрій блокування подачі води споживачу-боржнику, що містить запірний еластичний клапан, виконаний із гумотканинної або гумової пластини і закріплений на стержні, через який його фіксують у стояку напроти врізу за допомогою пружних фіксаторів, які кінцями упираються у стояк, і нижній кінець якого з'єднують із штангою для заведення у стояк і виведення із нього, який відрізняється тим, що його запірний клапан виконаний у вигляді плоскої пластини, яка по ширині достатня для перекриття отвору врізу, що може виступати у стояку на величину, меншу половини його внутрішнього діаметра, за мінусом величини половини діаметра стержня, і може складатись по ній, і яка по довжині - зручна для попадання на вріз і поздовжніми крайками закріплена до поздовжніх сторін рамки із дроту з можливістю повертання на них, а рамка, у свою чергу, закріплена на стержні через отвори в ньому. 2. Пристрій за п. 1, який відрізняється тим, що він дообладнаний додатковим пристроєм, за допомогою якого плоску пластину наближають до отвору U 2 35936 1 3 35936 кінці виступають усередину стояка майже до середини його внутрішнього діаметра, заважаючи тим самим заведенню в нього пристрою із трубчатим клапаном; а по-друге він потребує виконання крізних пазів у стінці напроти урізки для запобігання блокування подачі води сусіду споживачаборжника, що зменшує надійність клапана. В основу корисної моделі поставлено задачу: пристрій блокування подачі води споживачуборжнику шляхом заміни трубчатого еластичного клапана на пластинчатий еластичний, який можна складати для зменшення його поперечного розміру, забезпечити можливість його заведення у стояк із виступаючими урізками, не чіпляючись ним за їх виступи. Указана мета досягається тим, що у пристрої блокування подачі води споживачу-боржнику, що містить запірний еластичний клапан, виконаний із гумо-тканинної або гумової пластини і закріплений на стержні, через який його фіксують у стояку напроти урізки за допомогою пружних фіксаторів, які кінцями упираються у стояк, і нижній кінець якого з'єднують із штангою для заведення у стояк і виведення із нього, його запірний клапан виконаний у вигляді плоскої пластини, яка по ширині достатня для перекриття отвору урізки, що може виступати у стояку на величину, меншу половини його внутрішнього діаметра, за мінусом величини половини діаметра стержня, і може складатись по ній, і яка по довжині-зручна для попадання на урізку і поздовжніми крайками закріплена до поздовжніх сторін рамки із дроту з можливістю повертатися на них, а рамка у свою чергу закріплена на стержні через отвори в ньому. Для гарантування приближення клапана до урізки і повертання його у початковий стан, при якому його простіше заводити у стояк і виводити із нього, пристрій може бути дообладнаний додатковим пристроєм, за допомогою якого плоску пластину приближають до отвору урізки після заведення пристрою у стояк та віддаляють її від нього перед виведенням із нього. При цьому додатковий пристрій може бути виконаний у вигляді додаткової рамки із дроту, яка по зовнішній довжині та ширині відповідає або менша внутрішніх довжини та ширини рамки, до якої закріплена плоска пластина клапана, і закріплена до неї, а через поворотні скоби - до додаткового стержня, який у свою чергу по кінцям через планки з отворами закріплений до стержня клапана з можливістю осьового переміщення із верхнього положення, при якому пристрій заводять у стояк, до нижнього, при якому його фіксують у ньому і його плоска пластина приближена до отвору урізки. Осьове переміщення додаткового стержня може відбуватись автоматично: уверх - при нагвинчуванні штанги на нижній кінець стержня клапана за рахунок упирання нижнього торця додаткового стержня у вер хній торець ловителя, а униз - при згвинчуванні штанги з нього за рахунок розжимання одітої на нижній кінець додаткового стержня і зафіксованої на ньому пружинами. У зв'язку з тим, що пристрій тривалий час може періодично знаходитись у воді, то всі його конструктивні елементи із дроту бажано виконати нер 4 жавіючими, наприклад із латуні або стального нержавіючого дроту або стального з покриттям. Ця сукупність нових суттєви х ознак, що полягають у виконанні еластичного клапана у вигляді плоскої пластини та у автоматичному віддалянні її від отвору урізки та приближенні її до нього за допомогою додаткового пристрою, у взаємодії із відомими загальними суттєвими ознаками, що полягають у наявності запірного еластичного клапана із гумо-тканинної або гумової пластини та конструктивних елементів його заведення, закріплення і фіксації у стояку, розширюють функціональні можливості пристрою, дозволяючи використовувати його там, де урізки виступають усередину стояка і де прототип використовувати неможливо. Крім цього запропонований пристрій не може заблокувати подачу води сусіду споживача-боржника і не потребує виконання для цього додаткових скрізних пазів у стінці. На фіг. 1 зображений вид збоку на заведений у стояк пристрій, на фіг. 2 - вид спереду на нього, на фіг. 3 поперечний переріз стояка з пристроєм у його положенні заведення у стояк, на фіг. 4 - теж поперечний переріз стояка з пристроєм у положенні блокування ним урізки, яка зліва виступає у стояк, а справа - не виступає в нього. Пристрій має клапан 1 із плоскої пластини, який поздовжніми крайками закріплений водостійкими ниткою або клеєм на поздовжніх сторонах рамки 2 із дроту. Рамка 2 через отвори у стержні 3 закріплена на ньому. Клапан 1 по ширині виконаний достатнім для перекриття отвору в урізці незалежно від того, на яку величину вона виступає усередину стояка, але не більшу половини внутрішнього діаметра стояка за мінусом величини половини діаметра стержня 3. Для заведення у стояк пластина клапана 1 по ширині складається як показано на фіг. 3 поворотом її поздовжніх крайок навколо поздовжніх сторін рамки 2. На стержні 3 через отвори в ньому закріплені уверху і унизу з можливістю провороту в них дві скоби 4 із пружного дроту, які зігнуті у ви гляді коловороту і по довжині на декілька міліметрів більші внутрішнього діаметра стояка, завдяки чому пристрій на них закріплюється і фіксується у стояку. Зверху на стержні 3 в отворі в ньому гвинтом 5 закріплений пружний дріт 6, який перешкоджає провороту скоб 4 під дією власної маси пристрою. Для складання клапана 1 в положення заведення пристрою у стояк, як показано на фіг. 3, та приближения його до отвору урізки після заведення, як показано на фіг. 4, на пристрої передбачений додатковий пристрій. Цей пристрій виконаний у вигляді додаткової рамки 7 із дроту, до якої в окремих містах 8 по довжині закріплена пластина клапана 1 і яка через поворотні скоби 9 з'єднана із додатковим стержнем 10. Цей стержень у свою чергу через планки 11 з отворами закріплений до стержня 3 з можливістю осьового переміщення в отворах планок 11 відносно нього. Завдяки цьому через скоби 9 і додаткову рамку 7 пластина клапана 1 віддаляється від урізки, складаючись, як показано на фіг. 3, або приближається до неї, як показано на фіг. 4. Осьове переміщення додаткового стержня 10 обмежене фіксаторами 12 та 13 і виконується автоматич 5 35936 но за рахунок упирання нижнього торця додаткового стержня 10 у верхній торець ловителя 14, та розжимання пружини 15 при згвинчуванні штанги 16 з ловителем 14 із нижнього кінця стержня 3. Штанга 16 виконана складовою із мірних частин, які фіксуються між собою шплінтами 17 від згвинчування одної із другої при її згвинчуванні із стержня 3 після заведення пристрою у стояк і фіксації його в ньому. Пристрій працює наступним чином: Для блокування подачі води споживачуборжнику в підвалі будинку, де він мешкає, перекривають вентилями, перерізають і спорожняють стояки холодної і гарячої води, щоб уникнути перетікання води із одного стояка у другий при відкриванні кранів у квартирах їх мешканцями. Проходять шаблоном стояк і зачищають його внутрішню поверхню. По можливості промивають її стр уминою води знизу уверх із підвалу. Зібраний пристрій нижнім кінцем стержня 3 загвинчують у верхній кінець частини штанги 16, на який попередньо нагвинчують ловитель 14. При нагвинчуванні штанги верхній торець ловителя 14 штовхає уверх додатковий стержень 10, який через поворотні скоби 9 притягує пластину клапана 1 до стержня 3, як показано на фіг. 3, зменшуючи поперечний розмір пристрою. Визначають напрямок та висоту розташування урізки споживача-боржника від кінця зрізаного у підвалі стояка (по висоті поверхів. Їх кількості до споживача-боржника, висоті розташування урізки над підлогою та довжини відрізка стояка, що виступає у підвал від нижнього перекриття). При цьому завдяки довжині клапана 1 висоту заведення та фіксації пристрою у стояку достатньо визначити приблизно з точністю пів довжини клапана. Роблять мітку на останній частині мірної штанги і заводять пристрій у стояк так, щоб поперечні пружні фіксатори 4 знаходились у перпендикулярній розташуванню осі урізок площині. Після заведення верхньої частини штанги в неї загвинчують наступну і т. д., фіксуючи їх з'єднання шплінтами 17. При цьому з'єднання верхньої частини штанги 16 із кінцем стержня 3 не фіксують. Піднявши таким чином пристрій на необхідну вишин у у стояку згвинчують всю штангу із стержня 3 і, опускаючи її униз, послідовно розшплінтовують їх з'єднання і згвинчують частини штанги одну із другої. При згвинчуванні всієї штанги із стержня 3 пружина 15, розжимаючись, тягне додатковий стержень уздовж осі униз, який у свою чергу через поворотні скоби 9 та додаткову рамку 7 штовхає пластину клапана 1 і приближає її до отвору урізки. Осьове переміщення додаткового стержня 7 обмежене фіксаторами 12 та 13. При цьому пружний дріт 6 перешкоджає обертанню пружних фіксаторів 4 вигнутою стороною униз і опусканню стержня 3, що сприяє фіксації клапана 1 у необхідному положенні. Після заведення пристрою у стояк напроти урізки споживача-боржника і виведення штанги із нього, стояк по перерізу з'єднують, наприклад зварюванням або спеціальним хомутом, і включають вентилем подачу води в нього. Тепер як тільки споживач-боржник включає у себе кран для спо 6 живання води, клапан 1 перепадом тиску Рс води у стояку і урізці притиснеться до отвору урізки і заблокує подачу води в неї із стояка. Пристрій міг би спрацювати і без додаткового пристрою приближения клапана до отвору урізки за рахунок підсмоктування клапана до нього, але виведення його із стояка для деблокування після сплати боргу було б утруднене через торкання клапана за виступи урізок. Тому наявність цього додаткового пристрою покращує надійність та зручність роботи пристрою, хоча трохи і ускладнює його конструкцію. Після сплати споживачем - боржником боргу та операцій блокування і розблокування знову перекривають вентилем стояк у підвалі, роз'єднують його по місту перерізу, заводять у нього штангу 16 із нагвинченим на її верхню частину лови телем 14 і нагвинчують її на нижній кінець стержня 3. При нагвинчуванні ловитель 14 штовхає додатковий стержень 10 уверх, а той через поворотні скоби 9 і додаткову рамку 7 відтягує клапан 1 від урізки і приближає його до стержня 3, як показано на фіг. 3, що полегшує виведення пристрою із стояка. Після цього тягнуть штангу униз. При цьому подолається зусилля згину пружного дроту 6, а пружні поперечні скоби 4 повертаються на 180° і після цього не перешкоджають витягуванню пристрою із стояка, за винятком подолання зусилля від тертя їх кінців об поверхню стояка. Після послідовного виймання частин штанги 16 та пристрою із стояка, його знову з'єднують по місту перерізу зварюванням або спеціальним хомутом і, відкривши вентиль, подають у нього воду. Якщо необхідно заблокувати декілька споживачів - боржників, які споживають воду із одного стояка, то спочатку блокують верхніх споживачів, а потім - послідовно нижніх. При розблокуванні їх навпаки, спочатку розблоковують нижніх, а потім послідовно верхніх. При цьому завдяки наявності додаткового пристрою, який відтягує клапан 1 від урізок і притискує його до стержня 3, клапан при заведенні пристрою у стояк і виведенні його із нього не торкається урізок і поверхні стояка, що полегшує просування пристрою у стояку та виключає можливість пошкодження клапана. А завдяки неможливості приближения клапана 1 в напрямку протилежної урізки сусіда споживача - боржника, він не може заблокувати йому подачу води. Тому можливість блокування подачі води боржникам у стояках, де виступають урізки, і неможливість блокування протилежних врізок не боржників є перевагою запропонованого пристрою перед прототипом. Для покращення надійності та строку служби пристрою його конструктивні елементи із дроту виконують нержавіючими, наприклад із латунного або стального нержавіючого дроту або стального з покриттям. Джерела інформації: 1. Патент України № 21445 на корисну модель «Пристрій блокування подачі води споживачуборжнику», кл. F 03 В 7/00, 15.03.2007 р. Бюл. № 3, 2007 р. 7 Комп’ютерна в ерстка І.Скворцов а 35936 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
