Сорбційний елемент

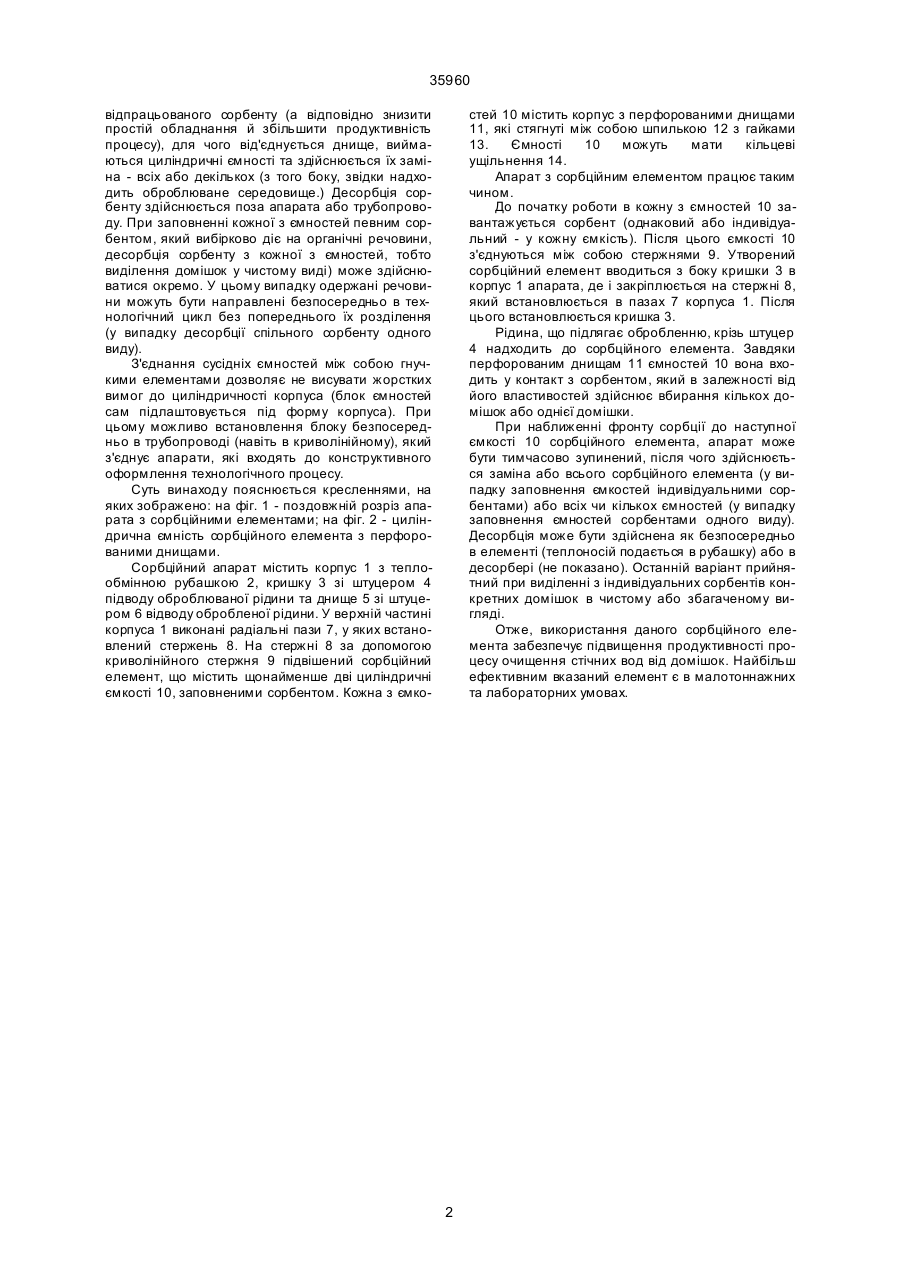

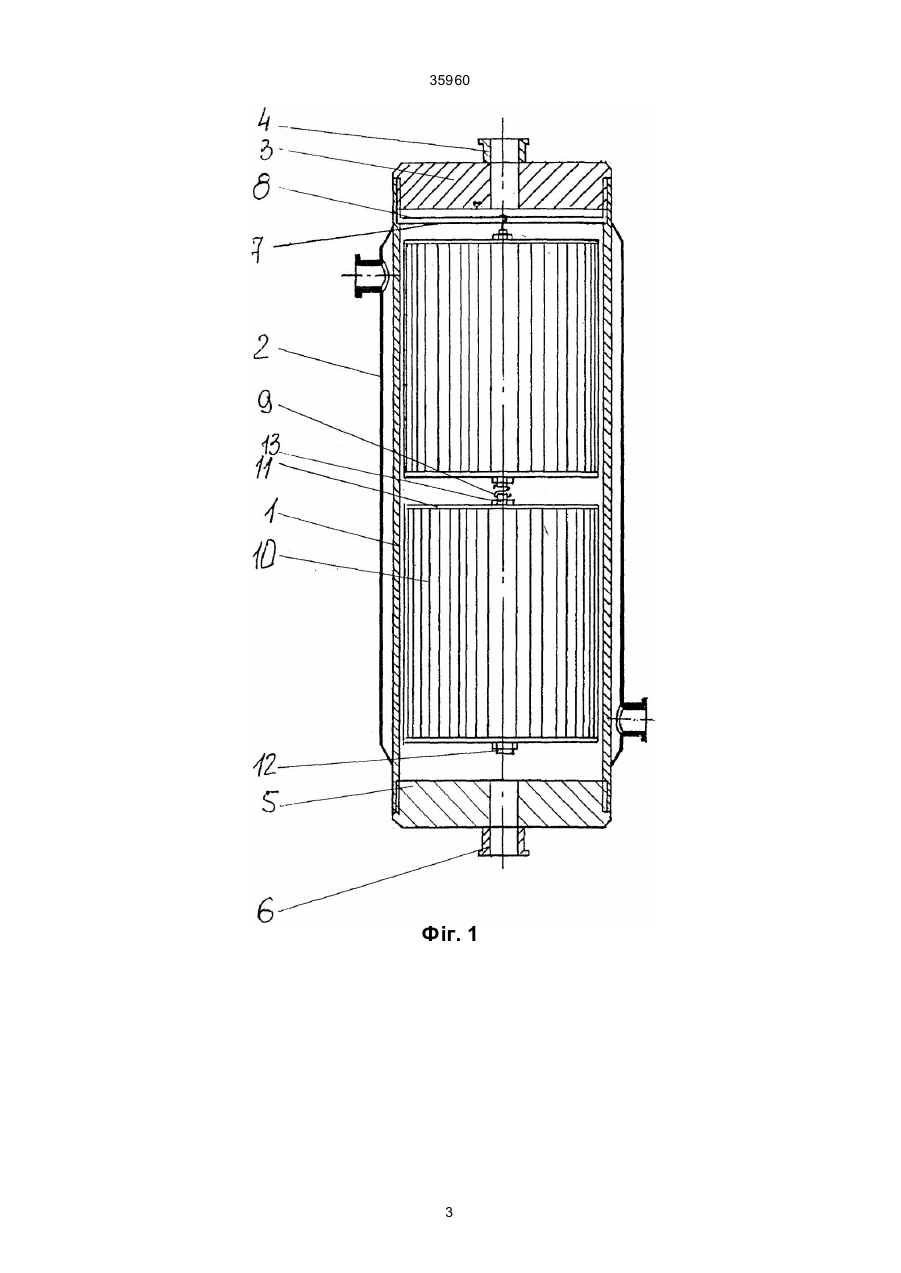

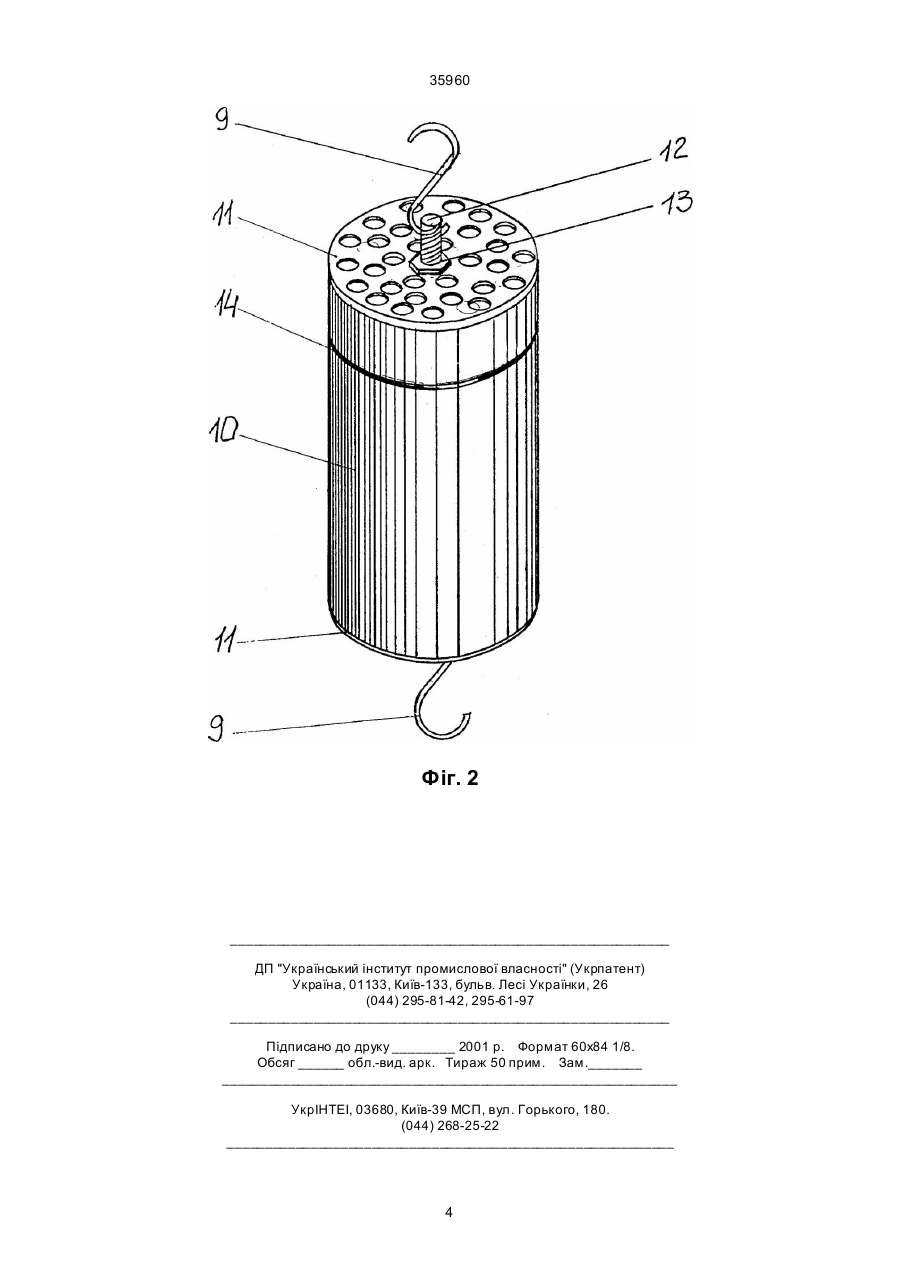

Сорбційний елемент, що містить щонайменше дві циліндричні ємності з перфорованими днищами й розміщеним у ни х сорбентом, який відрізняється тим, що циліндричні ємності послідовно з'єднані між собою за допомогою гнучких ланок, закріплених на взаємно обернених днищах сусідніх циліндричних ємностей. (19) (21) 99052809 (22) 20.05.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Мікульонок Ігор Олегович, Сезонов Максим Вікторович (73) Національний технічний університет України "Київський політехнічний інститут" 35960 відпрацьованого сорбенту (а відповідно знизити простій обладнання й збільшити продуктивність процесу), для чого від'єднується днище, виймаються циліндричні ємності та здійснюється їх заміна - всіх або декількох (з того боку, звідки надходить оброблюване середовище.) Десорбція сорбенту здійснюється поза апарата або трубопроводу. При заповненні кожної з ємностей певним сорбентом, який вибірково діє на органічні речовини, десорбція сорбенту з кожної з ємностей, тобто виділення домішок у чистому виді) може здійснюватися окремо. У цьому випадку одержані речовини можуть бути направлені безпосередньо в технологічний цикл без попереднього їх розділення (у випадку десорбції спільного сорбенту одного виду). З'єднання сусідніх ємностей між собою гнучкими елементами дозволяє не висувати жорстких вимог до циліндричності корпуса (блок ємностей сам підлаштовується під форму корпуса). При цьому можливо встановлення блоку безпосередньо в трубопроводі (навіть в криволінійному), який з'єднує апарати, які входять до конструктивного оформлення технологічного процесу. Суть винаходу пояснюється кресленнями, на яких зображено: на фіг. 1 - поздовжній розріз апарата з сорбційними елементами; на фіг. 2 - циліндрична ємність сорбційного елемента з перфорованими днищами. Сорбційний апарат містить корпус 1 з теплообмінною рубашкою 2, кришку 3 зі штуцером 4 підводу оброблюваної рідини та днище 5 зі штуцером 6 відводу обробленої рідини. У верхній частині корпуса 1 виконані радіальні пази 7, у яких встановлений стержень 8. На стержні 8 за допомогою криволінійного стержня 9 підвішений сорбційний елемент, що містить щонайменше дві циліндричні ємкості 10, заповненими сорбентом. Кожна з ємко стей 10 містить корпус з перфорованими днищами 11, які стягнуті між собою шпилькою 12 з гайками 13. Ємності 10 можуть мати кільцеві ущільнення 14. Апарат з сорбційним елементом працює таким чином. До початку роботи в кожну з ємностей 10 завантажується сорбент (однаковий або індивідуальний - у кожну ємкість). Після цього ємкості 10 з'єднуються між собою стержнями 9. Утворений сорбційний елемент вводиться з боку кришки 3 в корпус 1 апарата, де і закріплюється на стержні 8, який встановлюється в пазах 7 корпуса 1. Після цього встановлюється кришка 3. Рідина, що підлягає обробленню, крізь штуцер 4 надходить до сорбційного елемента. Завдяки перфорованим днищам 11 ємностей 10 вона входить у контакт з сорбентом, який в залежності від його властивостей здійснює вбирання кількох домішок або однієї домішки. При наближенні фронту сорбції до наступної ємкості 10 сорбційного елемента, апарат може бути тимчасово зупинений, після чого здійснюється заміна або всього сорбційного елемента (у випадку заповнення ємкостей індивідуальними сорбентами) або всіх чи кількох ємностей (у випадку заповнення ємностей сорбентами одного виду). Десорбція може бути здійснена як безпосередньо в елементі (теплоносій подається в рубашку) або в десорбері (не показано). Останній варіант прийнятний при виділенні з індивідуальних сорбентів конкретних домішок в чистому або збагаченому вигляді. Отже, використання даного сорбційного елемента забезпечує підвищення продуктивності процесу очищення стічних вод від домішок. Найбільш ефективним вказаний елемент є в малотоннажних та лабораторних умовах. 2 35960 Фіг. 1 3 35960 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
