Спосіб порядного укладання порошкового дроту на котушку намотувального пристрою

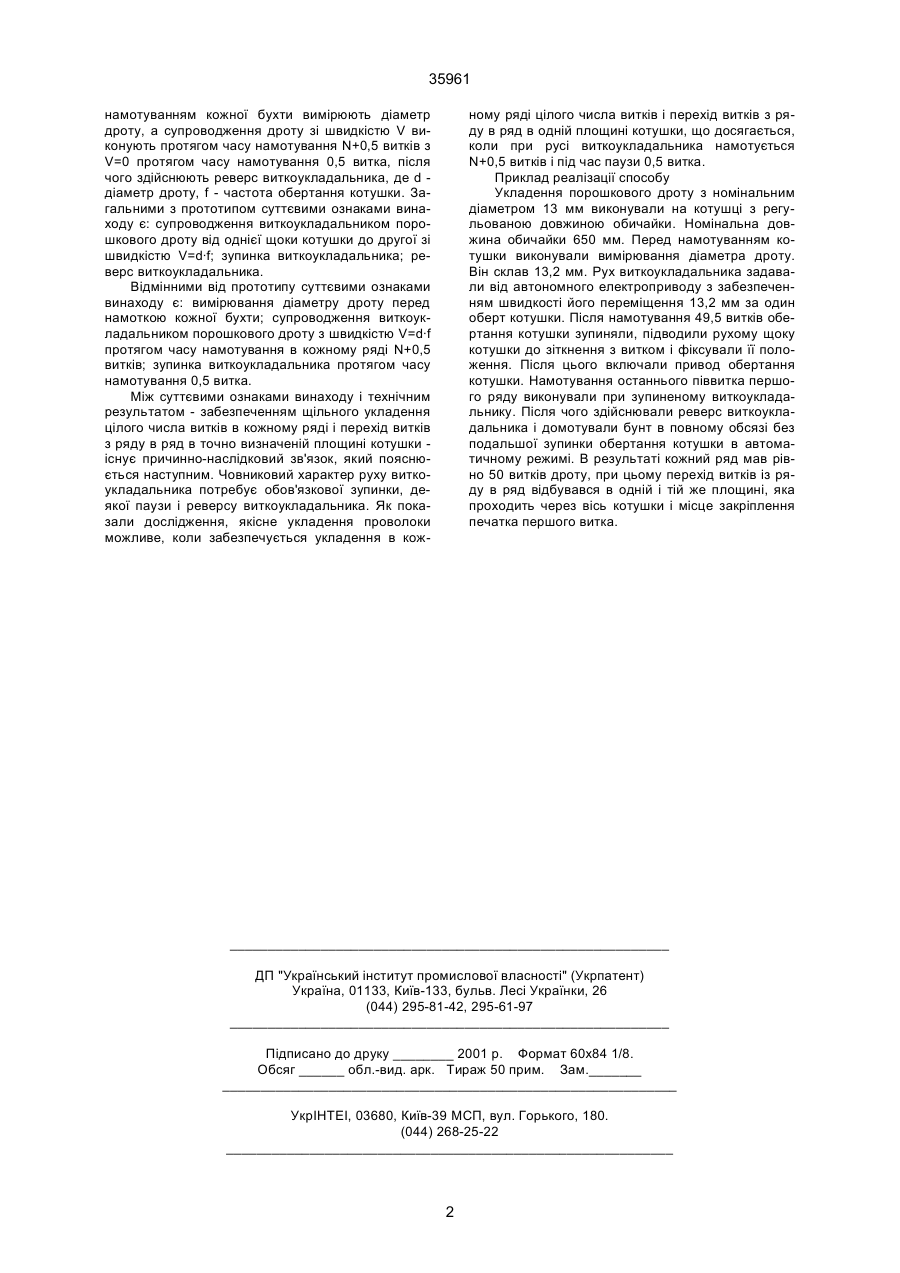

Спосіб порядного укладення порошкового дроту на котушку намотувального пристрою, що включає в себе супроводження виткоукладальником порошкового дроту від однієї щоки котушки до другої зі швидкістю V=d·f зупинку і реверс виткоукладальника, який відрізняється тим, що перед намоткою кожної бухти вимірюють діаметр дроту, а супроводження дроту зі швидкістю V проводять протягом укладання В кожному ряді N+0,5 витка і з V=0 протягом укладання 0,5 витка, після чого здійснюють реверс виткоукладальника, де d - діаметр дроту, f - частота обертання котушки. (19) (21) 99052817 (22) 21.05.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Тітієвський Володимир Маркович, Кочевенко Іван Іванович, Бордюгов Вячеслав Миколаєвич, Литвінов Віктор Іванович, Горовий Олександр Борисович, Підгорний Ігор Вікторович (73) Відкрите акціонерне товариство "Завод "Універсальне обладнання" 35961 намотуванням кожної бухти вимірюють діаметр дроту, а супроводження дроту зі швидкістю V виконують протягом часу намотування N+0,5 витків з V=0 протягом часу намотування 0,5 витка, після чого здійснюють реверс виткоукладальника, де d діаметр дроту, f - частота обертання котушки. Загальними з прототипом суттєвими ознаками винаходу є: супроводження виткоукладальником порошкового дроту від однієї щоки котушки до другої зі швидкістю V=d·f; зупинка виткоукладальника; реверс виткоукладальника. Відмінними від прототипу суттєвими ознаками винаходу є: вимірювання діаметру дроту перед намоткою кожної бухти; супроводження виткоукладальником порошкового дроту з швидкістю V=d·f протягом часу намотування в кожному ряді N+0,5 витків; зупинка виткоукладальника протягом часу намотування 0,5 витка. Між суттєвими ознаками винаходу і технічним результатом - забезпеченням щільного укладення цілого числа витків в кожному ряді і перехід витків з ряду в ряд в точно визначеній площині котушки існує причинно-наслідковий зв'язок, який пояснюється наступним. Човниковий характер руху виткоукладальника потребує обов'язкової зупинки, деякої паузи і реверсу виткоукладальника. Як показали дослідження, якісне укладення проволоки можливе, коли забезпечується укладення в кож ному ряді цілого числа витків і перехід витків з ряду в ряд в одній площині котушки, що досягається, коли при русі виткоукладальника намотується N+0,5 витків і під час паузи 0,5 витка. Приклад реалізації способу Укладення порошкового дроту з номінальним діаметром 13 мм виконували на котушці з регульованою довжиною обичайки. Номінальна довжина обичайки 650 мм. Перед намотуванням котушки виконували вимірювання діаметра дроту. Він склав 13,2 мм. Рух виткоукладальника задавали від автономного електроприводу з забезпеченням швидкості його переміщення 13,2 мм за один оберт котушки. Після намотування 49,5 витків обертання котушки зупиняли, підводили рухому щоку котушки до зіткнення з витком і фіксували її положення. Після цього включали привод обертання котушки. Намотування останнього піввитка першого ряду виконували при зупиненому виткоукладальнику. Після чого здійснювали реверс виткоукладальника і домотували бунт в повному обсязі без подальшої зупинки обертання котушки в автоматичному режимі. В результаті кожний ряд мав рівно 50 витків дроту, при цьому перехід витків із ряду в ряд відбувався в одній і тій же площині, яка проходить через вісь котушки і місце закріплення печатка першого витка. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
