Установка змінного опромінення рослин

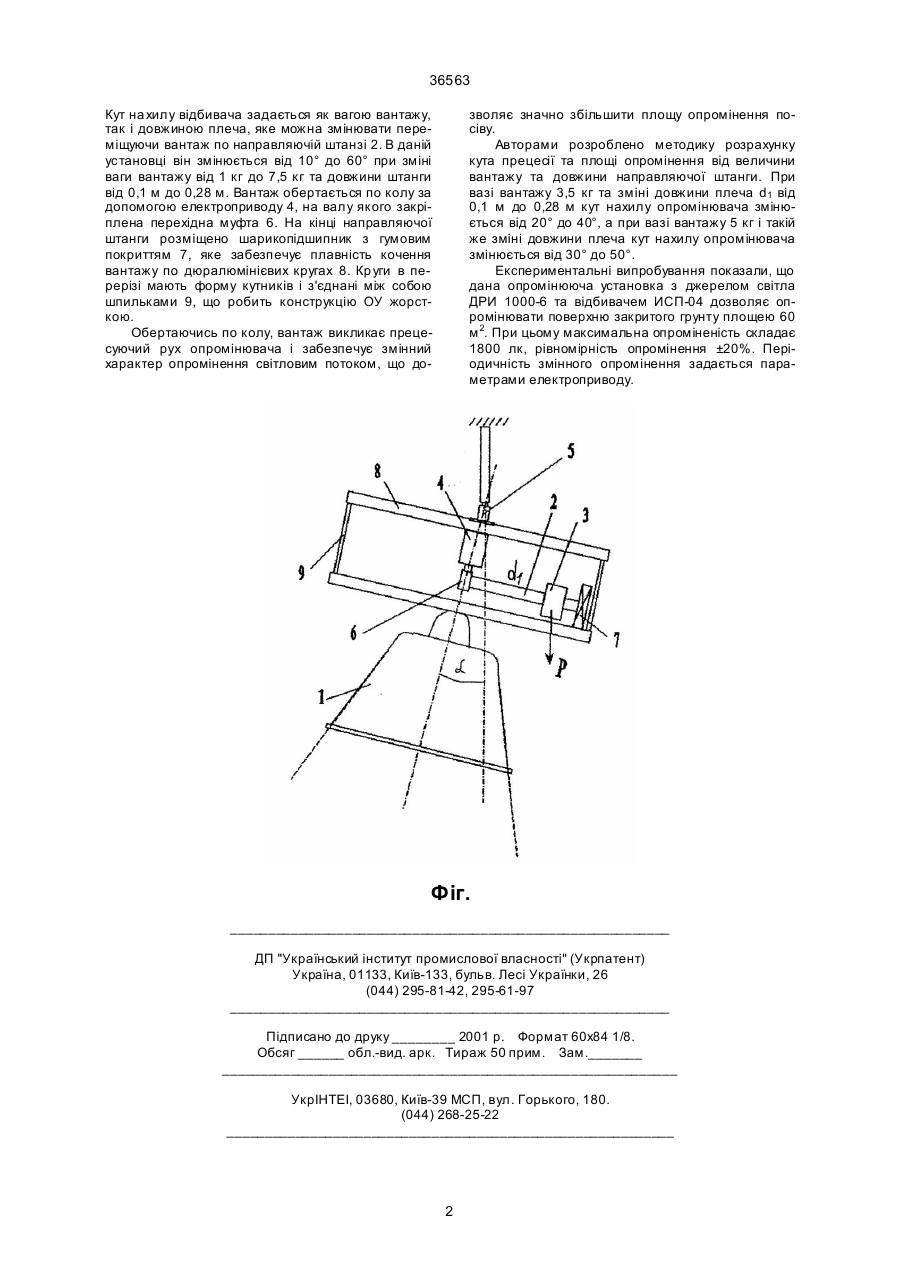

Установка змінного опромінення рослин, що включає джерело світла, відбивач та пристрій для забезпечення змінного опромінення, яка відрізняється тим, що пристрій для забезпечення змінного опромінення складається з електроприводу, направляючої штанги, з'єднаної з валом електроприводу та вантажу, який закріплений на штанзі, з можливістю переміщатися вздовж неї. (19) (21) 2000010018 (22) 04.01.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Андрійчук Володимир Андрійович, Воркун Сергій Володимирович (73) ТЕРНОПІЛЬСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ІВАНА ПУЛЮЯ 36563 Кут на хилу відбивача задається як вагою вантажу, так і довжиною плеча, яке можна змінювати переміщуючи вантаж по направляючій штанзі 2. В даній установці він змінюється від 10° до 60° при зміні ваги вантажу від 1 кг до 7,5 кг та довжини штанги від 0,1 м до 0,28 м. Вантаж обертається по колу за допомогою електроприводу 4, на валу якого закріплена перехідна муфта 6. На кінці направляючої штанги розміщено шарикопідшипник з гумовим покриттям 7, яке забезпечує плавність кочення вантажу по дюралюмінієвих кругах 8. Кр уги в перерізі мають форму кутників і з'єднані між собою шпильками 9, що робить конструкцію ОУ жорсткою. Обертаючись по колу, вантаж викликає прецесуючий рух опромінювача і забезпечує змінний характер опромінення світловим потоком, що до зволяє значно збільшити площу опромінення посіву. Авторами розроблено методику розрахунку кута прецесії та площі опромінення від величини вантажу та довжини направляючої штанги. При вазі вантажу 3,5 кг та зміні довжини плеча d1 від 0,1 м до 0,28 м кут нахилу опромінювача змінюється від 20° до 40°, а при вазі вантажу 5 кг і такій же зміні довжини плеча кут нахилу опромінювача змінюється від 30° до 50°. Експериментальні випробування показали, що дана опромінююча установка з джерелом світла ДРИ 1000-6 та відбивачем ИСП-04 дозволяє опромінювати поверхню закритого грунту площею 60 м 2. При цьому максимальна опроміненість складає 1800 лк, рівномірність опромінення ±20%. Періодичність змінного опромінення задається параметрами електроприводу. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
