Система енергозберігаючого засобу для водопостачання у містах та селищах

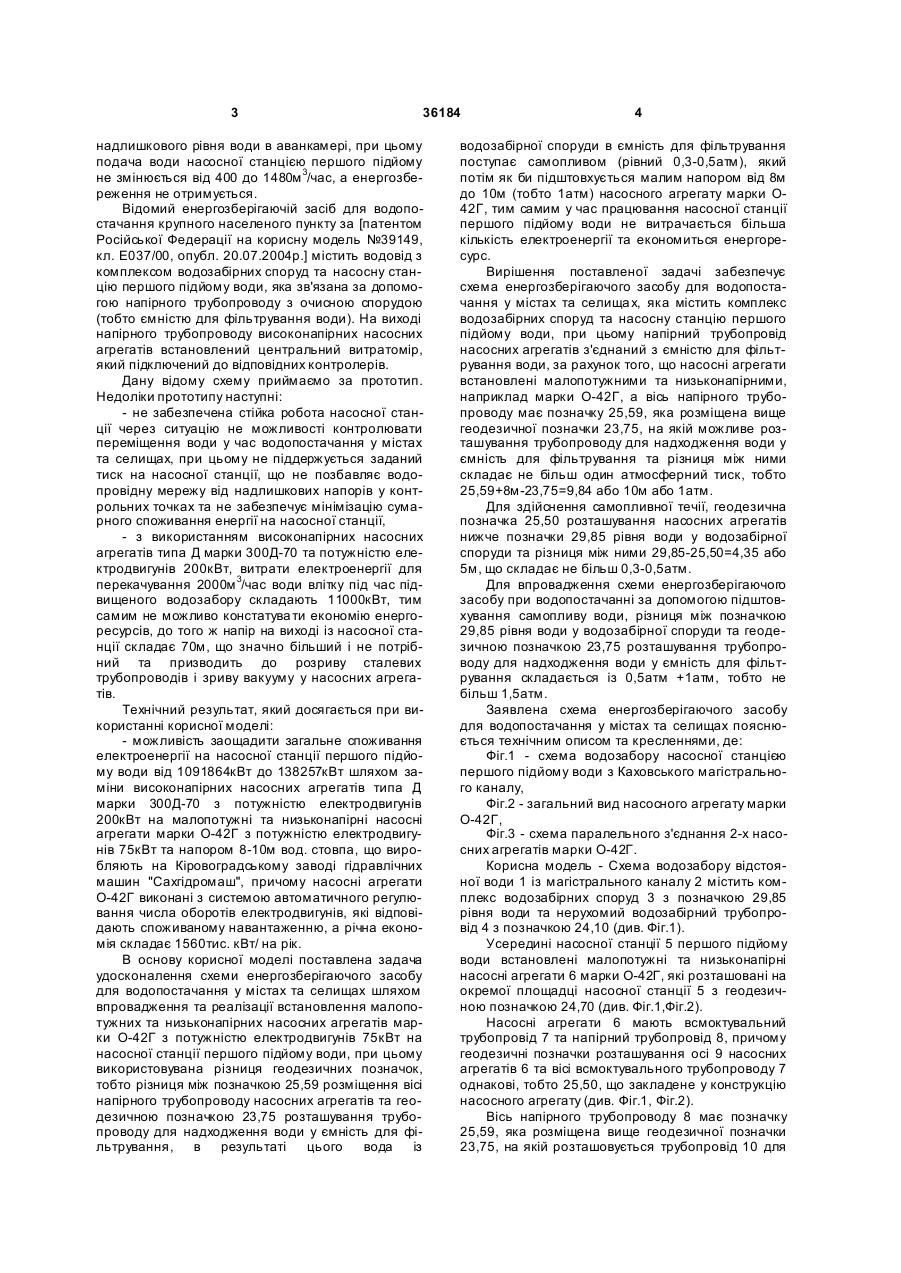

1. Система енергозберігаючого засобу для водопостачання у містах та селищах, що містить комплекс водозабірних споруд та насосну станцію першого підйому води, при цьому напірний трубопровід насосних агрегатів з'єднаний з ємністю для фільтрування води, яка відрізняється тим, що насосні агрегати встановлені малопотужними та 3 36184 надлишкового рівня води в аванкамері, при цьому подача води насосної станцією першого підйому не змінюється від 400 до 1480м 3/час, а енергозбереження не отримується. Відомий енергозберігаючій засіб для водопостачання крупного населеного пункту за [патентом Російської Федерації на корисну модель №39149, кл. Е037/00, опубл. 20.07.2004р.] містить водовід з комплексом водозабірних споруд та насосну станцію першого підйому води, яка зв'язана за допомогою напірного трубопроводу з очисною спорудою (тобто ємністю для фільтрування води). На виході напірного трубопроводу високонапірних насосних агрегатів встановлений центральний витратомір, який підключений до відповідних контролерів. Дану відому схему приймаємо за прототип. Недоліки прототипу наступні: - не забезпечена стійка робота насосної станції через ситуацію не можливості контролювати переміщення води у час водопостачання у містах та селищах, при цьому не піддержується заданий тиск на насосної станції, що не позбавляє водопровідну мережу від надлишкових напорів у контрольних точках та не забезпечує мінімізацію сумарного споживання енергії на насосної станції, - з використанням високонапірних насосних агрегатів типа Д марки 300Д-70 та потужністю електродвигунів 200кВт, витрати електроенергії для перекачування 2000м 3/час води влітку під час підвищеного водозабору складають 11000кВт, тим самим не можливо констатува ти економію енергоресурсів, до того ж напір на виході із насосної станції складає 70м, що значно більший і не потрібний та призводить до розриву сталевих трубопроводів і зриву вакууму у насосних агрегатів. Технічний результат, який досягається при використанні корисної моделі: - можливість заощадити загальне споживання електроенергії на насосної станції першого підйому води від 1091864кВт до 138257кВт шляхом заміни високонапірних насосних агрегатів типа Д марки 300Д-70 з потужністю електродвигунів 200кВт на малопотужні та низьконапірні насосні агрегати марки О-42Г з потужністю електродвигунів 75кВт та напором 8-10м вод. стовпа, що виробляють на Кіровоградському заводі гідравлічних машин "Сахгідромаш", причому насосні агрегати О-42Г виконані з системою автоматичного регулювання числа оборотів електродвигунів, які відповідають споживаному навантаженню, а річна економія складає 1560тис. кВт/ на рік. В основу корисної моделі поставлена задача удосконалення схеми енергозберігаючого засобу для водопостачання у містах та селищах шляхом впровадження та реалізації встановлення малопотужних та низьконапірних насосних агрегатів марки О-42Г з потужністю електродвигунів 75кВт на насосної станції першого підйому води, при цьому використовувана різниця геодезичних позначок, тобто різниця між позначкою 25,59 розміщення вісі напірного трубопроводу насосних агрегатів та геодезичною позначкою 23,75 розташування трубопроводу для надходження води у ємність для фільтрування, в результаті цього вода із 4 водозабірної споруди в ємність для фільтрування поступає самопливом (рівний 0,3-0,5атм), який потім як би підштовхується малим напором від 8м до 10м (тобто 1атм) насосного агрегату марки О42Г, тим самим у час працювання насосної станції першого підйому води не витрачається більша кількість електроенергії та економиться енергоресурс. Вирішення поставленої задачі забезпечує схема енергозберігаючого засобу для водопостачання у містах та селища х, яка містить комплекс водозабірних споруд та насосну станцію першого підйому води, при цьому напірний трубопровід насосних агрегатів з'єднаний з ємністю для фільтрування води, за рахунок того, що насосні агрегати встановлені малопотужними та низьконапірними, наприклад марки О-42Г, а вісь напірного трубопроводу має позначку 25,59, яка розміщена вище геодезичної позначки 23,75, на якій можливе розташування трубопроводу для надходження води у ємність для фільтрування та різниця між ними складає не більш один атмосферний тиск, тобто 25,59+8м-23,75=9,84 або 10м або 1атм. Для здійснення самопливної течії, геодезична позначка 25,50 розташування насосних агрегатів нижче позначки 29,85 рівня води у водозабірної споруди та різниця між ними 29,85-25,50=4,35 або 5м, що складає не більш 0,3-0,5атм. Для впровадження схеми енергозберігаючого засобу при водопостачанні за допомогою підштовхування самопливу води, різниця між позначкою 29,85 рівня води у водозабірної споруди та геодезичною позначкою 23,75 розташування трубопроводу для надходження води у ємність для фільтрування складається із 0,5атм +1атм, тобто не більш 1,5атм. Заявлена схема енергозберігаючого засобу для водопостачання у містах та селищах пояснюється технічним описом та кресленнями, де: Фіг.1 - схема водозабору насосної станцією першого підйому води з Каховського магістрального каналу, Фіг.2 - загальний вид насосного агрегату марки О-42Г, Фіг.3 - схема паралельного з'єднання 2-х насосних агрегатів марки О-42Г. Корисна модель - Схема водозабору відстояної води 1 із магістрального каналу 2 містить комплекс водозабірних споруд 3 з позначкою 29,85 рівня води та нерухомий водозабірний трубопровід 4 з позначкою 24,10 (див. Фіг.1). Усередині насосної станції 5 першого підйому води встановлені малопотужні та низьконапірні насосні агрегати 6 марки О-42Г, які розташовані на окремої площадці насосної станції 5 з геодезичною позначкою 24,70 (див. Фіг.1,Фіг.2). Насосні агрегати 6 мають всмоктувальний трубопровід 7 та напірний трубопровід 8, причому геодезичні позначки розташування осі 9 насосних агрегатів 6 та вісі всмоктувального трубопроводу 7 однакові, тобто 25,50, що закладене у конструкцію насосного агрегату (див. Фіг.1, Фіг.2). Вісь напірного трубопроводу 8 має позначку 25,59, яка розміщена вище геодезичної позначки 23,75, на якій розташовується трубопровід 10 для 5 36184 надходження води у ємність для фільтрування 11, яка являється очисною спорудою та має мікрофільтри 12 та нижню камеру 13 для очищення води, днище якої знаходиться на геодезичної позначки 17,95 (див. Фіг.1). Мікрофільтри 12 виконані у вигляді сітчати х барабанів, які мають можливість обертання ( не показані). Згідно Фіг.3, при виконанні паралельного з'єднання 2-х насосних агрегатів 6 марки О-42Г, передбачається шафа регулювання 14, де встановлені частотні перетворювачі (не показані) для електродвигунів 75кВт насосних агрегатів 6, у яких контролюється спожитий електричний струм. Для впровадження схеми енергозберігаючого засобу при водопостачанні за допомогою підштовхування самопливу води, спочатку самоплив води із каналу 2 здійснюється тому, що геодезична позначка 25,50 розташування насосних агрегатів 6 нижче позначки 29,85 рівня води у водозабірної споруди 3 та різниця між ними 29,85-25,50=4,35 або 5м, що складає не більш 0,3-0,5атм. (див. Фіг.1). Далі, коли напір насосних агрегатів 6 дорівнюється 8м, різниця між позначками 25,59 і 23,75 складає не більш один атмосферний тиск, тобто 25,59+8м-23,75=9,84 або 10м або 1атм. У результаті, вода перекачується із напірного трубопроводу 8 у ємність для фільтрування 11 6 тому, що різниця між позначкою 29,85 рівня води у водозабірної споруди 3 та геодезичною позначкою 23,75 розташування трубопроводу 10 для надходження води у ємність для фільтрування 11 складається із 0,5атм+1атм, тобто не більш 1,5атм., таким чином здійснюється підштовхування самопливної течії та підпор води, яка подається на мікрофільтри 12 для очищення води та подавання її далі. Витрати електроенергії для перекачування 1000м 3 води для насосної станції першого підйому складає 37,5кВт/год. Заявлена схема енергозберігаючого засобу для водопостачання у містах та селищах дозволяє економити електроенергію у 7-10 разів за допомогою малопотужних та низьконапірних насосних агрегатів марки О-42Г та здійснювати подачу води з зменшеним енергоресурсом. Джерела інформації: 1. Патент Російської Федерації №2321706, кл.Е03В 7/04, опубл. 10.04.2008р. 2. Патент України на корисну модель №29741, кл. Е03В7/00, опубл. 25.01.2008р. 3. Патент України №50382, кл. Е03В 5/00, опубл. 15.04.2005р. 4.Патент Російської Федерації на корисну модель №39149, кл. Е03В7/00, опубл. 20.07.2004р. (прототип) 7 Комп’ютерна в ерстка М. Ломалова 36184 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
