Багатоканальний вимірювач вібрації

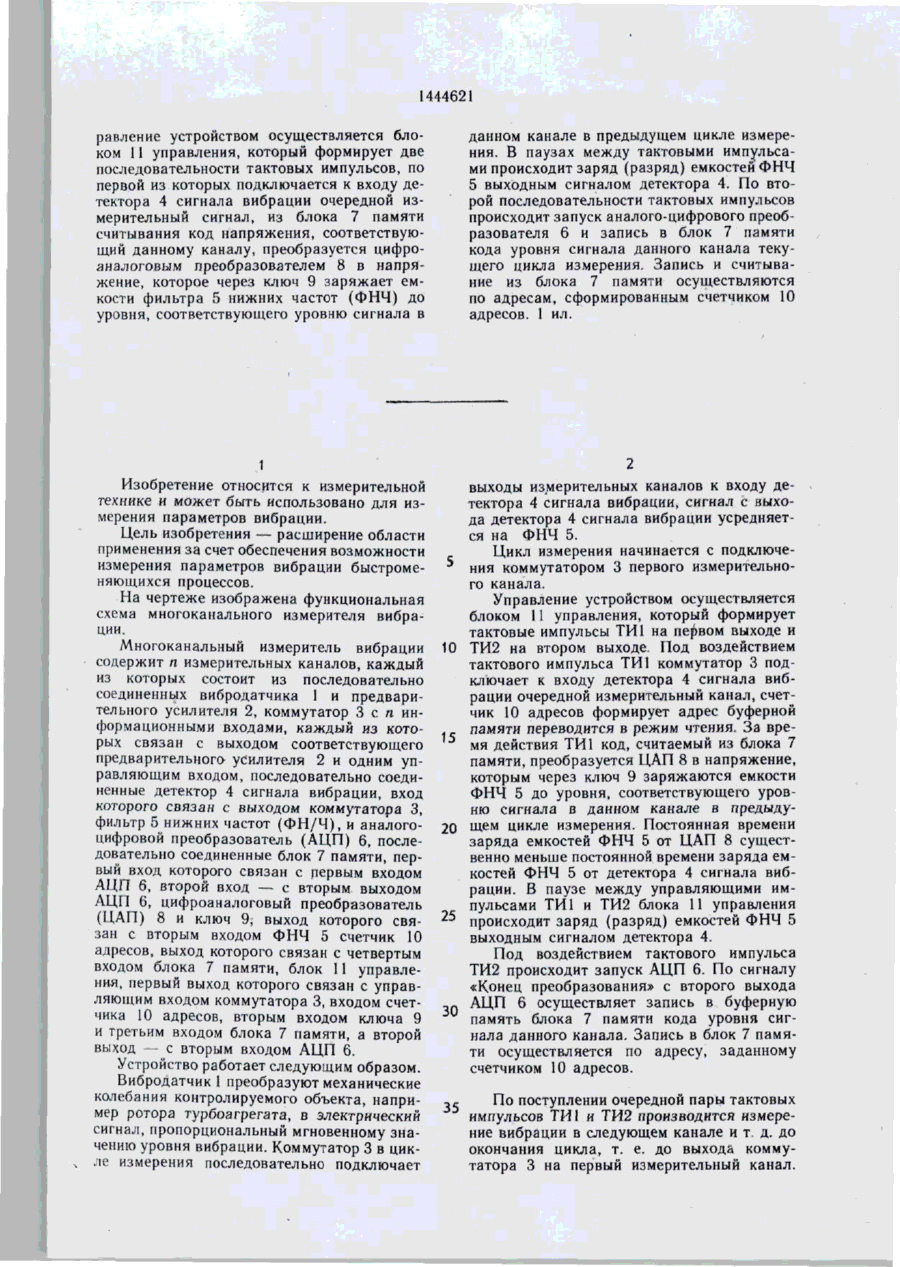

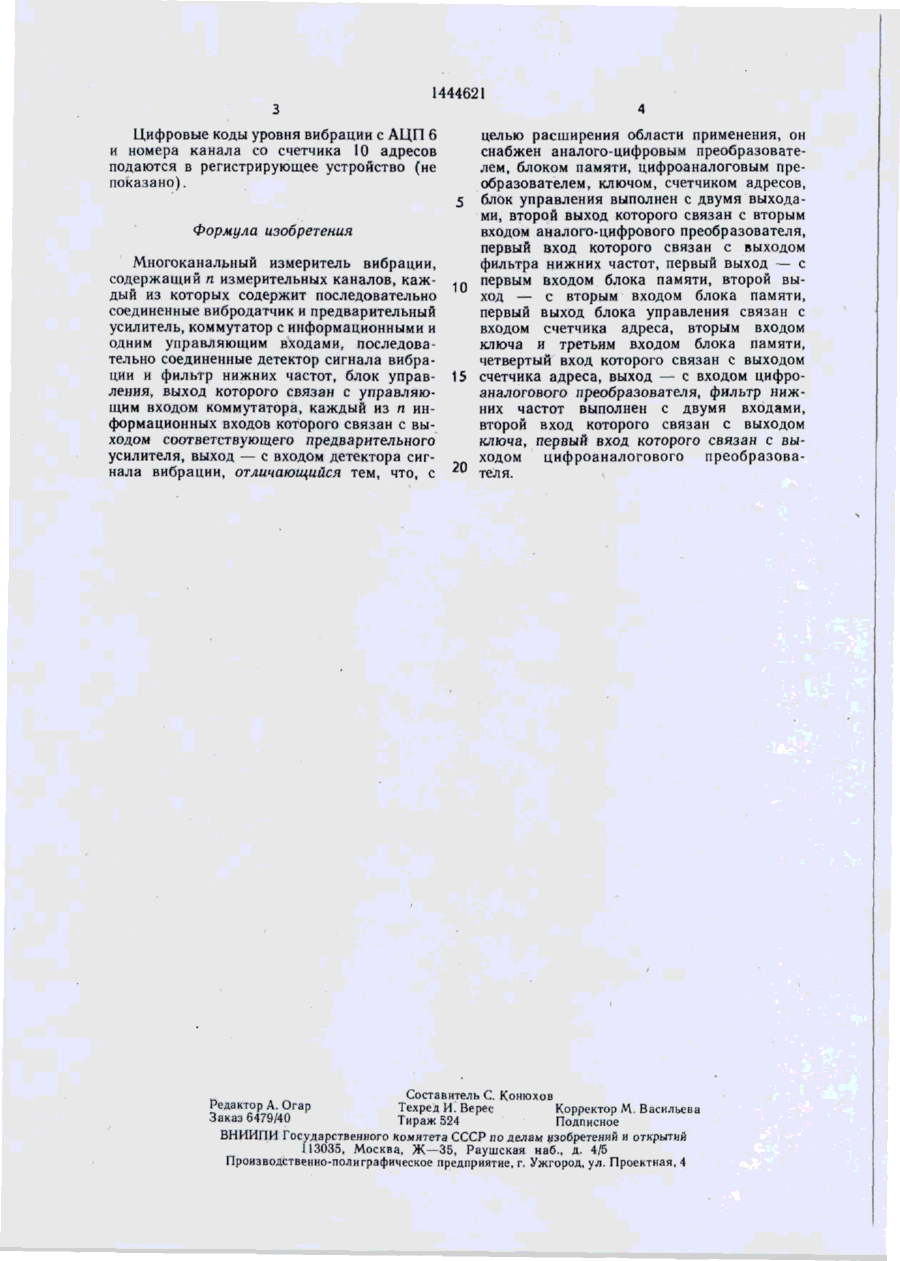

Изобретение относится к измерительной технике. Целью изобретения является расширение области применения за гчег обес печения возможности измерения параметров вибрации быстроменяющихся процессов Многоканальный измеритель вибрации содержит п измерительных каналов, датчики і вибрации которых преобразуют механические колебания контролируемого объекта в электрический сигнал, пропорциональный мгновенному значению уровню вибрации. Уп 3 11 TU1 \/ -fc» го 8 5 Зялусх к регистрирующему ус/пройс/пбу 1444621 данном канале в предыдущем цикле измерения. В паузах между тактовыми импульсами происходит заряд (разряд) емкостей ФНЧ 5 выходным сигналом детектора 4. По второй последовательности тактовых импульсов происходит запуск аналого-цифрового преобразователя 6 и запись в блок 7 памяти кода уровня сигнала данного канала текущего цикла измерения. Запись и считывание из блока 7 памяти осуществляются по адресам, сформированным счетчиком 10 адресов. 1 ил. равление устройством осуществляется блоком 11 управления, который формирует две последовательности тактовых импульсов, по первой из которых подключается к входу детектора 4 сигнала вибрации очередной измерительный сигнал, из блока 7 памяти считывания код напряжения, соответствующий данному каналу, преобразуется цифроаналоговым преобразователем 8 в напряжение, которое через ключ 9 заряжает емкости фильтра 5 нижних частот (ФНЧ) до уровня, соответствующего уровню сигнала в 1 Изобретение относится к измерительной технике и может быть использовано для измерения параметров вибрации. Цель изобретения — расширение области применения за счет обеспечения возможности измерения параметров вибрации быстроменяющихся процессов. На чертеже изображена функциональная схема многоканального измерителя вибрации. Многоканальный измеритель вибрации содержит п измерительных каналов, каждый из которых состоит из последовательно соединенных вибродатчика 1 и предварительного усилителя 2, коммутатор З с п информационными входами, каждый из которых связан с выходом соответствующего предварительного- усилителя 2 и одним управляющим входом, последовательно соединенные детектор 4 сигнала вибрации, вход которого связан с выходом коммутатора 3, фильтр 5 нижних частот (ФН/Ч), и аналогоцифровой преобразователь (АЦП) 6, последовательно соединенные блок 7 памяти, первый вход которого связан с первым входом АЦП 6, второй вход — с вторым выходом АЦП 6, цифроаналоговый преобразователь (ЦАП) 8 и ключ 9; выход которого связан с вторым входом ФНЧ 5 счетчик 10 адресов, выход которого связан с четвертым входом блока 7 памяти, блок 11 управления, первый выход которого связан с управляющим входом коммутатора 3, входом счетчика 10 адресов, вторым входом ключа 9 и третьим входом блока 7 памяти, а второй выход — с вторым входом АЦП 6. Устройство работает следующим образом. Вибродатчик 1 преобразуют механические колебания контролируемого объекта, например ротора турбоагрегата, в электрический сигнал, пропорциональный мгновенному значению уровня вибрации. Коммутатор 3 в цикле измерения последовательно подключает выходы измерительных каналов к входу детектора 4 сигнала вибрации, сигнал с выхода детектора 4 сигнала вибрации усредняется на ФНЧ 5. Цикл измерения начинается с подключения коммутатором 3 первого измерительного канала. Управление устройством осуществляется блоком 11 управления, который формирует тактовые импульсы ТИ1 на первом выходе и 10 ТИ2 на втором выходе Под воздействием тактового импульса ТИ1 коммутатор 3 подключает к входу детектора 4 сигнала вибрации очередной измерительный канал, счетчик 10 адресов формирует адрес буферной памяти переводится в режим чтения. За вре1t; мя действия ТИ1 код, считаемый из блока 7 памяти, преобразуется ЦАП 8 в напряжение, которым через ключ 9 заряжаются емкости ФНЧ 5 до уровня, соответствующего уровню сигнала в данном канале в предыду20 щем цикле измерения. Постоянная времени заряда емкостей ФНЧ 5 от ЦАП 8 существенно меньше постоянной времени заряда емкостей ФНЧ 5 от детектора 4 сигнала вибрации. В паузе между управляющими импульсами ТИ1 и ТИ2 блока 11 управления происходит заряд (разряд) емкостей ФНЧ 5 выходным сигналом детектора 4. Под воздействием тактового импульса ТИ2 происходит запуск АЦП 6. По сигналу «Конец преобразования» с второго выхода 3~ АЦП 6 осуществляет запись в буферную память блока 7 памяти кода уровня сигнала данного канала. Запись в блок 7 памяти осуществляется по адресу, заданному счетчиком 10 адресов. it По поступлении очередной пары тактовых импульсов ТИ1 и ТИ2 производится измерение вибрации в следующем канале и т д. до окончания цикла, т. е. до выхода коммутатора 3 на первый измерительный канал. 1444621 Цифровые коды уровня вибрации с АЦП 6 и номера канала со счетчика 10 адресов подаются в регистрирующее устройство (не показано). целью расширения области применения, он снабжен аналого-цифровым преобразователем, блоком памяти, цифроаналоговым преобразователем, ключом, счетчиком адресов, блок управления выполнен с двумя выходами, второй выход которого связан с вторым Формула изобретения входом аналого-цифрового преобразователя, первый вход которого связан с выходом Многоканальный измеритель вибрации, фильтра нижних частот, первый выход — с содержащий п измерительных каналов, кажпервым входом блока памяти, второй выдый из которых содержит последовательно 10 ход — с вторым входом блока памяти, соединенные вибродатчик и предварительный первый выход блока управления связан с усилитель, коммутатор с информационными и входом счетчика адреса, вторым входом одним управляющим входами, последоваключа и третьим входом блока памяти, тельно соединенные детектор сигнала вибрачетвертый вход которого связан с выходом ции и фильтр нижних частот, блок управ- 15 счетчика адреса, выход — с входом цифроления, выход которого связан с управляюаналогового преобразователя, фильтр нижщим входом коммутатора, каждый из п инних частот выполнен с двумя входами, формационных входов которого связан с вывторой вход которого связан с выходом ходом соответствующего предварительного ключа, первый вход которого связан с выусилителя, выход — с входом детектора сигходом цифроаналогового преобразованала вибрации, отличающийся тем, что, с 20 теля. Составитель С. Конюхов Редактор А. Огар Техред И. Верес Корректор М. Васильева Заказ 6479/40 Тираж 524 Подписное ВНИИПИ Государственного комитета СССР поделай изобретений и открытий І13035, Москва, Ж—35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
