Хобот портального крана

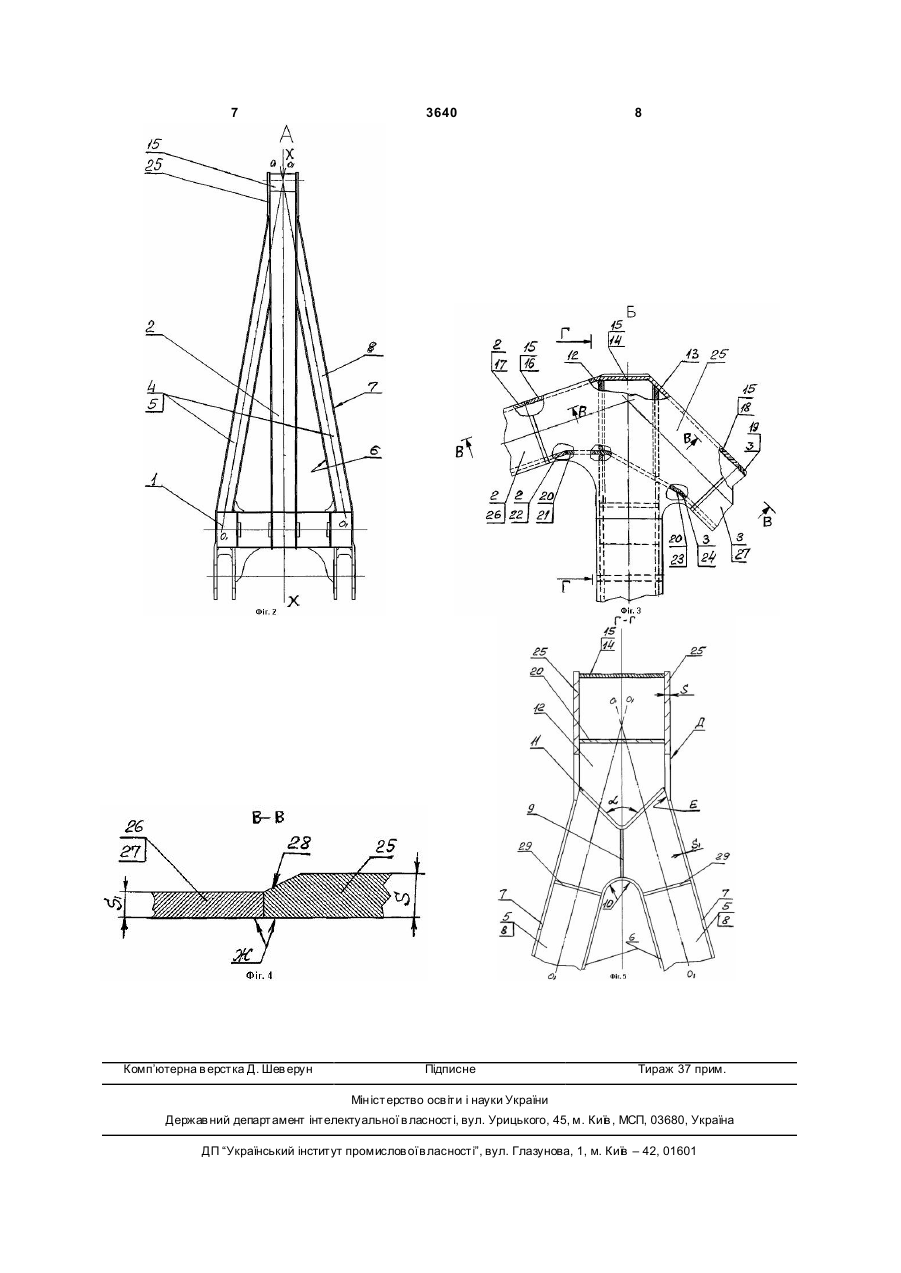

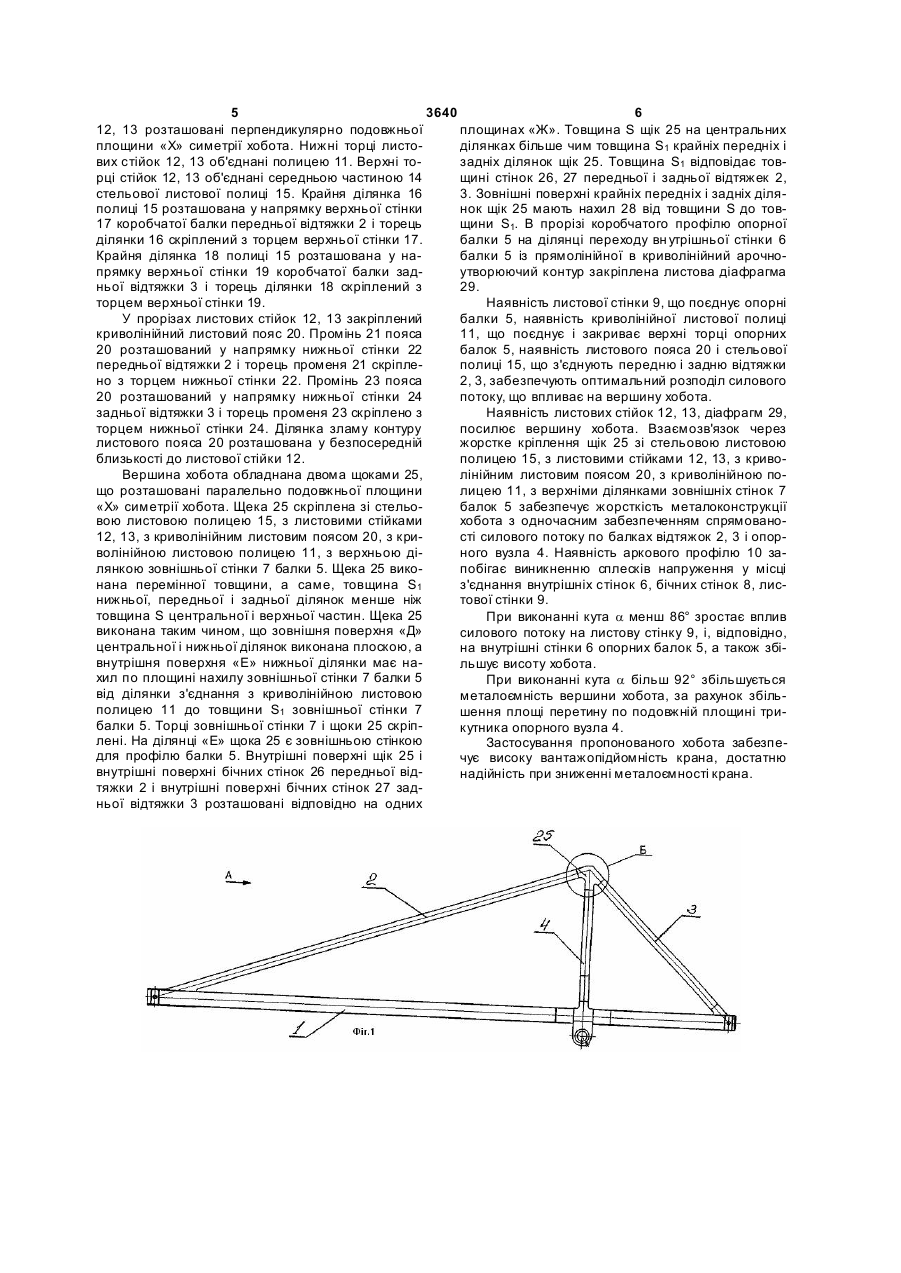

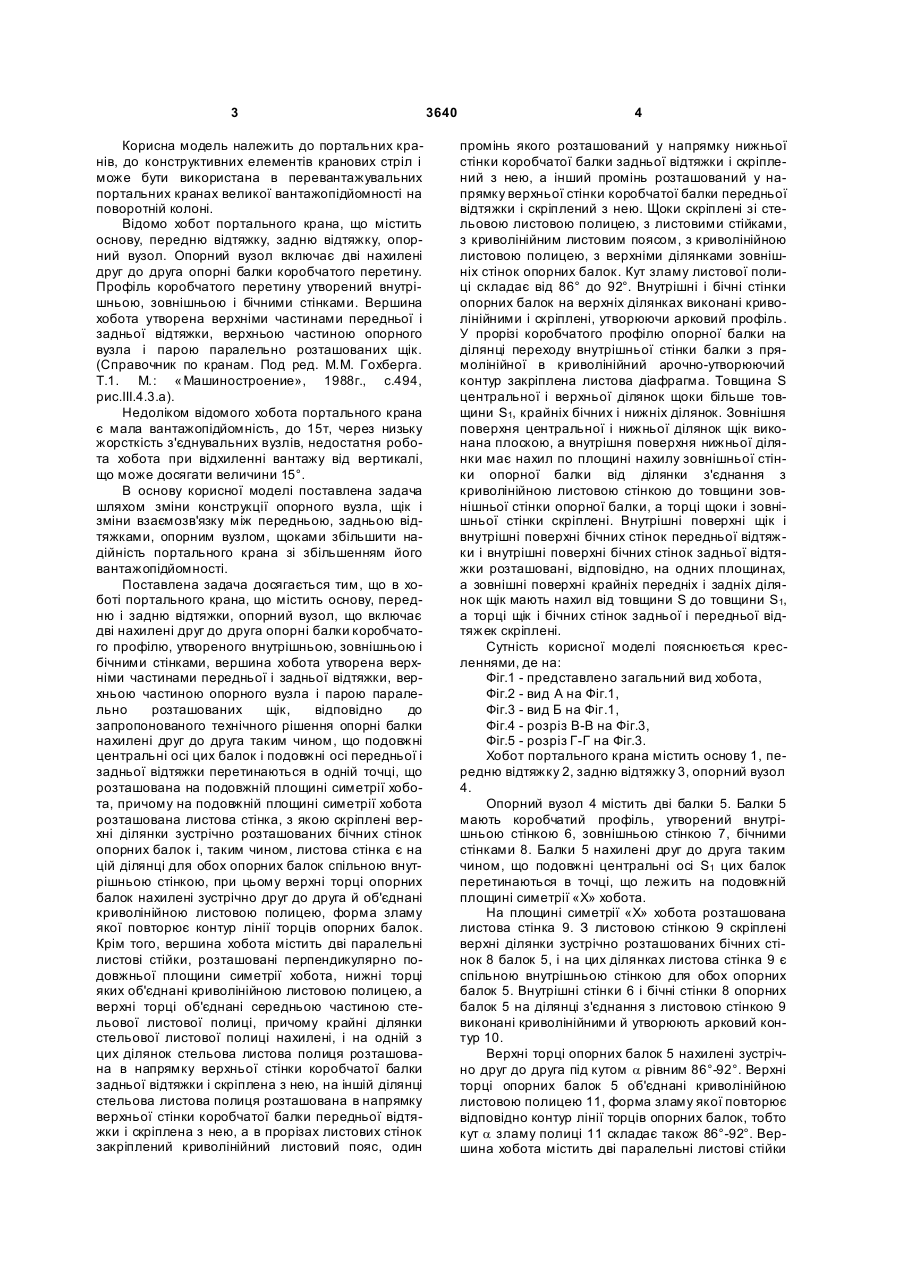

1. Хобот портального крана, що містить основу, передню і задню відтяжки, опорний вузол, що включає дві нахилені одна до одної опорні балки коробчастого профілю, утвореного внутрішньою, зовнішньою і бічними стінками, вершина хобота утворена верхніми частинами передньої і задньої відтяжок, верхньою частиною опорного вузла і парою паралельно розташованих щік, який відрізняється тим, що опорні балки нахилені одна до одної таким чином, що подовжні центральні осі цих балок і подовжні осі передньої і задньої відтяжок перетинаються в одній точці, що розташована на подовжній площині симетрії хобота, причому на подовжній площині симетрії хобота розташована листова стінка, з якою скріплені верхні ділянки зустрічно розташованих бічних стінок і внутрішніх стінок опорних балок і, таким чином, листова стінка є на цій ділянці для обох опорних балок спільною внутрішньою стінкою, при цьому верхні торці опорних балок нахилені зустрічно один до одного й об'єднані криволінійною листовою полицею, форма зламу якої повторює контур лінії торців опорних балок, крім того, вершина хобота містить дві паралельні листові стійки, розташовані перпендикулярно подовжній площині симетрії хобота, нижні торці яких об'єднані криволінійною листовою полицею, верхні торці об'єднані середньою частиною стельової листової полиці, причому крайні ділянки стельової листової полиці нахилені, і на одній з цих ділянок стельова листова полиця розташована в напрямку верхньої стінки коробчастої балки 2 (19) 1 3 Корисна модель належить до портальних кранів, до конструктивних елементів кранових стріл і може бути використана в перевантажувальних портальних кранах великої вантажопідйомності на поворотній колоні. Відомо хобот портального крана, що містить основу, передню відтяжку, задню відтяжку, опорний вузол. Опорний вузол включає дві нахилені друг до друга опорні балки коробчатого перетину. Профіль коробчатого перетину утворений внутрішньою, зовнішньою і бічними стінками. Вершина хобота утворена верхніми частинами передньої і задньої відтяжки, верхньою частиною опорного вузла і парою паралельно розташованих щік. (Справочник по кранам. Под ред. М.М. Гохберга. T.1. М.: « Машиностроение», 1988г., с.494, рис.ІІІ.4.3.а). Недоліком відомого хобота портального крана є мала вантажопідйомність, до 15т, через низьку жорсткість з'єднувальних вузлів, недостатня робота хобота при відхиленні вантажу від вертикалі, що може досягати величини 15°. В основу корисної моделі поставлена задача шляхом зміни конструкції опорного вузла, щік і зміни взаємозв'язку між передньою, задньою відтяжками, опорним вузлом, щоками збільшити надійність портального крана зі збільшенням його вантажопідйомності. Поставлена задача досягається тим, що в хоботі портального крана, що містить основу, передню і задню відтяжки, опорний вузол, що включає дві нахилені друг до друга опорні балки коробчатого профілю, утвореного внутрішньою, зовнішньою і бічними стінками, вершина хобота утворена верхніми частинами передньої і задньої відтяжки, верхньою частиною опорного вузла і парою паралельно розташованих щік, відповідно до запропонованого технічного рішення опорні балки нахилені друг до друга таким чином, що подовжні центральні осі цих балок і подовжні осі передньої і задньої відтяжки перетинаються в одній точці, що розташована на подовжній площині симетрії хобота, причому на подовжній площині симетрії хобота розташована листова стінка, з якою скріплені верхні ділянки зустрічно розташованих бічних стінок опорних балок і, таким чином, листова стінка є на цій ділянці для обох опорних балок спільною внутрішньою стінкою, при цьому верхні торці опорних балок нахилені зустрічно друг до друга й об'єднані криволінійною листовою полицею, форма зламу якої повторює контур лінії торців опорних балок. Крім того, вершина хобота містить дві паралельні листові стійки, розташовані перпендикулярно подовжньої площини симетрії хобота, нижні торці яких об'єднані криволінійною листовою полицею, а верхні торці об'єднані середньою частиною стельової листової полиці, причому крайні ділянки стельової листової полиці нахилені, і на одній з цих ділянок стельова листова полиця розташована в напрямку верхньої стінки коробчатої балки задньої відтяжки і скріплена з нею, на іншій ділянці стельова листова полиця розташована в напрямку верхньої стінки коробчатої балки передньої відтяжки і скріплена з нею, а в прорізах листових стінок закріплений криволінійний листовий пояс, один 3640 4 промінь якого розташований у напрямку нижньої стінки коробчатої балки задньої відтяжки і скріплений з нею, а інший промінь розташований у напрямку верхньої стінки коробчатої балки передньої відтяжки і скріплений з нею. Щоки скріплені зі стельовою листовою полицею, з листовими стійками, з криволінійним листовим поясом, з криволінійною листовою полицею, з верхніми ділянками зовнішніх стінок опорних балок. Кут зламу листової полиці складає від 86° до 92°. Внутрішні і бічні стінки опорних балок на верхніх ділянках виконані криволінійними і скріплені, утворюючи арковий профіль. У прорізі коробчатого профілю опорної балки на ділянці переходу внутрішньої стінки балки з прямолінійної в криволінійний арочно-утворюючий контур закріплена листова діафрагма. Товщина S центральної і верхньої ділянок щоки більше товщини S1, крайніх бічних і нижніх ділянок. Зовнішня поверхня центральної і нижньої ділянок щік виконана плоскою, а внутрішня поверхня нижньої ділянки має нахил по площині нахилу зовнішньої стінки опорної балки від ділянки з'єднання з криволінійною листовою стінкою до товщини зовнішньої стінки опорної балки, а торці щоки і зовнішньої стінки скріплені. Внутрішні поверхні щік і внутрішні поверхні бічних стінок передньої відтяжки і внутрішні поверхні бічних стінок задньої відтяжки розташовані, відповідно, на одних площинах, а зовнішні поверхні крайніх передніх і задніх ділянок щік мають нахил від товщини S до товщини S1, а торці щік і бічних стінок задньої і передньої відтяжек скріплені. Сутність корисної моделі пояснюється кресленнями, де на: Фіг.1 - представлено загальний вид хобота, Фіг.2 - вид А на Фіг.1, Фіг.3 - вид Б на Фіг.1, Фіг.4 - розріз В-В на Фіг.3, Фіг.5 - розріз Г-Г на Фіг.3. Хобот портального крана містить основу 1, передню відтяжку 2, задню відтяжку 3, опорний вузол 4. Опорний вузол 4 містить дві балки 5. Балки 5 мають коробчатий профіль, утворений внутрішньою стінкою 6, зовнішньою стінкою 7, бічними стінками 8. Балки 5 нахилені друг до друга таким чином, що подовжні центральні осі S1 цих балок перетинаються в точці, що лежить на подовжній площині симетрії «X» хобота. На площині симетрії «Х» хобота розташована листова стінка 9. З листовою стінкою 9 скріплені верхні ділянки зустрічно розташованих бічних стінок 8 балок 5, і на цих ділянках листова стінка 9 є спільною внутрішньою стінкою для обох опорних балок 5. Внутрішні стінки 6 і бічні стінки 8 опорних балок 5 на ділянці з'єднання з листовою стінкою 9 виконані криволінійними й утворюють арковий контур 10. Верхні торці опорних балок 5 нахилені зустрічно друг до друга під кутом a рівним 86°-92°. Верхні торці опорних балок 5 об'єднані криволінійною листовою полицею 11, форма зламу якої повторює відповідно контур лінії торців опорних балок, тобто кут a зламу полиці 11 складає також 86°-92°. Вершина хобота містить дві паралельні листові стійки 5 3640 6 12, 13 розташовані перпендикулярно подовжньої площинах «Ж». Товщина S щік 25 на центральних площини «X» симетрії хобота. Нижні торці листоділянках більше чим товщина S1 крайніх передніх і вих стійок 12, 13 об'єднані полицею 11. Верхні тозадніх ділянок щік 25. Товщина S1 відповідає товрці стійок 12, 13 об'єднані середньою частиною 14 щині стінок 26, 27 передньої і задньої відтяжек 2, стельової листової полиці 15. Крайня ділянка 16 3. Зовнішні поверхні крайніх передніх і задніх діляполиці 15 розташована у напрямку верхньої стінки нок щік 25 мають нахил 28 від товщини S до тов17 коробчатої балки передньої відтяжки 2 і торець щини S1. В прорізі коробчатого профілю опорної ділянки 16 скріплений з торцем верхньої стінки 17. балки 5 на ділянці переходу вн утрішньої стінки 6 Крайня ділянка 18 полиці 15 розташована у набалки 5 із прямолінійної в криволінійний арочнопрямку верхньої стінки 19 коробчатої балки задутворюючий контур закріплена листова діафрагма ньої відтяжки 3 і торець ділянки 18 скріплений з 29. торцем верхньої стінки 19. Наявність листової стінки 9, що поєднує опорні У прорізах листових стійок 12, 13 закріплений балки 5, наявність криволінійної листової полиці криволінійний листовий пояс 20. Промінь 21 пояса 11, що поєднує і закриває верхні торці опорних 20 розташований у напрямку нижньої стінки 22 балок 5, наявність листового пояса 20 і стельової передньої відтяжки 2 і торець променя 21 скріплеполиці 15, що з'єднують передню і задню відтяжки но з торцем нижньої стінки 22. Промінь 23 пояса 2, 3, забезпечують оптимальний розподіл силового 20 розташований у напрямку нижньої стінки 24 потоку, що впливає на вершину хобота. задньої відтяжки 3 і торець променя 23 скріплено з Наявність листових стійок 12, 13, діафрагм 29, торцем нижньої стінки 24. Ділянка зламу контуру посилює вершину хобота. Взаємозв'язок через листового пояса 20 розташована у безпосередній жорстке кріплення щік 25 зі стельовою листовою близькості до листової стійки 12. полицею 15, з листовими стійками 12, 13, з кривоВершина хобота обладнана двома щоками 25, лінійним листовим поясом 20, з криволінійною пощо розташовані паралельно подовжньої площини лицею 11, з верхніми ділянками зовнішніх стінок 7 «Х» симетрії хобота. Щека 25 скріплена зі стельобалок 5 забезпечує жорсткість металоконструкції вою листовою полицею 15, з листовими стійками хобота з одночасним забезпеченням спрямовано12, 13, з криволінійним листовим поясом 20, з кристі силового потоку по балках відтяжок 2, 3 і опорволінійною листовою полицею 11, з верхньою діного вузла 4. Наявність аркового профілю 10 залянкою зовнішньої стінки 7 балки 5. Щека 25 викопобігає виникненню сплесків напруження у місці нана перемінної товщини, а саме, товщина S1 з'єднання внутрішніх стінок 6, бічних стінок 8, лиснижньої, передньої і задньої ділянок менше ніж тової стінки 9. товщина S центральної і верхньої частин. Щека 25 При виконанні кута a менш 86° зростає вплив виконана таким чином, що зовнішня поверхня «Д» силового потоку на листову стінку 9, і, відповідно, центральної і нижньої ділянок виконана плоскою, а на внутрішні стінки 6 опорних балок 5, а також збівнутрішня поверхня «Е» нижньої ділянки має нальшує висоту хобота. хил по площині нахилу зовнішньої стінки 7 балки 5 При виконанні кута a більш 92° збільшується від ділянки з'єднання з криволінійною листовою металоємність вершини хобота, за рахунок збільполицею 11 до товщини S1 зовнішньої стінки 7 шення площі перетину по подовжній площині трибалки 5. Торці зовнішньої стінки 7 і щоки 25 скріпкутника опорного вузла 4. лені. На ділянці «Е» щока 25 є зовнішньою стінкою Застосування пропонованого хобота забезпедля профілю балки 5. Внутрішні поверхні щік 25 і чує високу вантажопідйомність крана, достатню внутрішні поверхні бічних стінок 26 передньої віднадійність при зниженні металоємності крана. тяжки 2 і внутрішні поверхні бічних стінок 27 задньої відтяжки 3 розташовані відповідно на одних 7 Комп’ютерна в ерстка Д. Шев ерун 3640 8 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
