Висувна опора стрілового крана

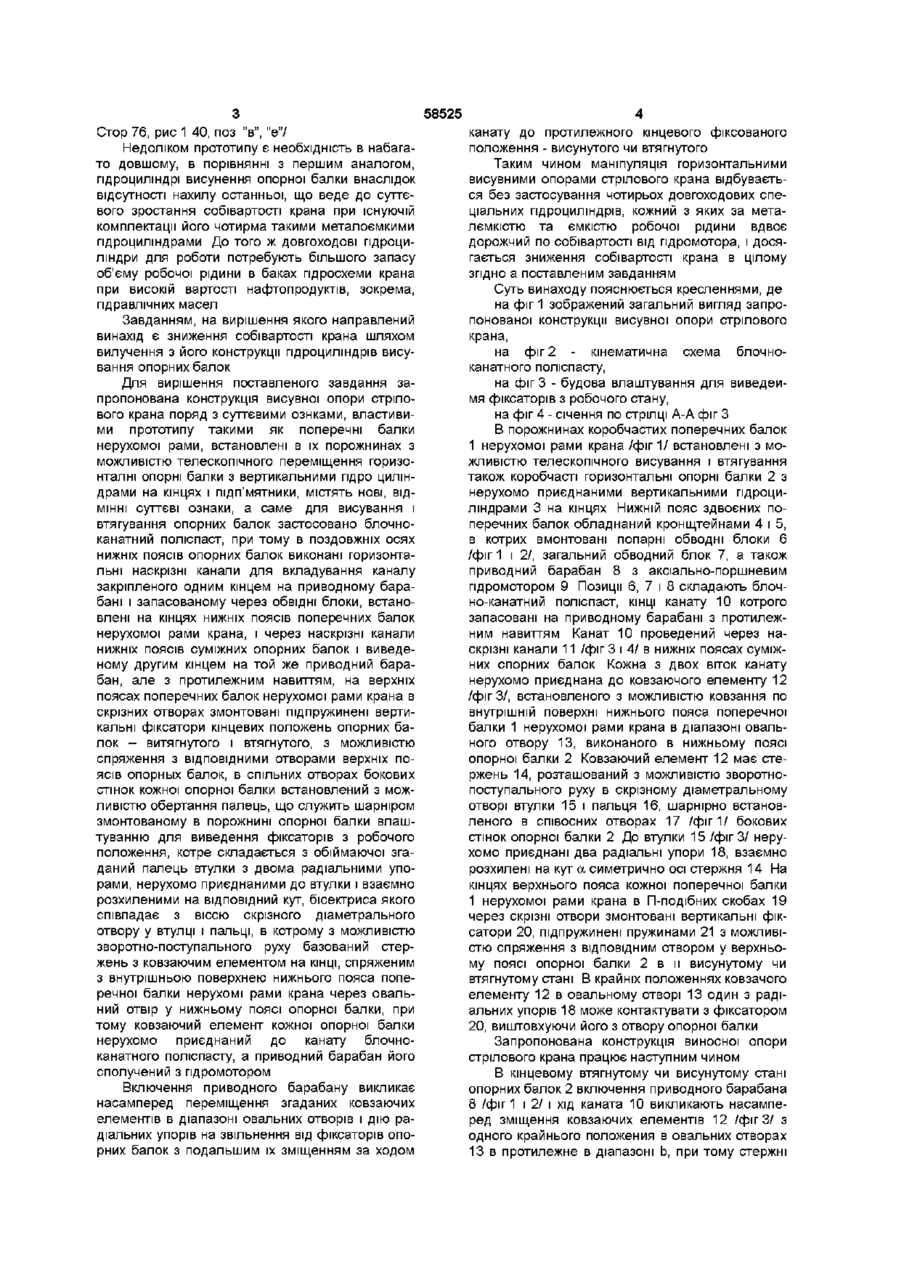

Висувна опора стрілового крана, що містить поперечні балки нерухомої рами та розташовані в їх порожнинах з можливістю телескопічного переміщення горизонтальні опорні балки з нерухомо приєднаними вертикальними гідроциліндрами на кінцях, підп'ятники, яка відрізняється тим, що містить блочно-канатний поліспаст для висування і втягування опорних балок, при цьому в повздовжніх осях нижніх поясів опорних балок виконані горизонтальні наскрізні канали для вкладання канату, закріпленого обома кінцями на привідному Винахід налетіть до кранобудвання, зокрема, до горизонтальнх висувних опор, що додають кранам додаткову СТІЙКІСТЬ В процесі роботи Відома в якості аналогу висувна опора вантажопідйомної машини, що містять опорні балки з підп'ятниками, приєднані з можливістю втягування в неробочому стані в порожнини поперечках балок нерухомої рами крана гідроциліндрами через шарнірно-вертикальні механізми з напрявляючими роликами, причому поперечні балки нерухомої рами по кінцях верхніх поясів виконані зі скосами, що надають нахил вниз висунутій опорній бальці для скорочення довжини гідроциліндру и висування /див , наприклад, опис винаходу бувшого СРСР до а с № 590247 кл В66С 23/80, 1975р/ Недоліком аналогу є низька надійність робо барабані з протилежним навиванням КІНЦІВ І запасованому через обвідні блоки, встановлені на кінцях нижніх поясів поперечних балок нерухомої рами крана, і через наскрізні канали нижніх поясів суміжних опорних балок, при тому на кінцях верхніх поясів поперечних балок нерухомої рами крана в наскрізних отворах змонтовані вертикальні підпружинені фіксатори кінцевих положень опорних балок - висунутого і втягнутого з можливістю спряження фіксаторів з ВІДПОВІДНИМИ отворами верхніх поясів опорних балок, в СПІВВІСНИХ отворах бокових стінок кожної опорної балки встановлений з можливістю обертання палець і на ньому втулка з двома радіальними упорами, нерухомо приєднаними до втулки і взаємно розхиленими на ВІДПОВІДНИЙ кут симетрично осі наскрізного діаметрального отвору у втулці і пальці, в котрому з можливістю зворотно-поступального руху встановлений стержень з ковзним елементом на нижньому КІНЦІ, спряженим з внутрішньою поверхнею нижнього пояса відповідної поперечної балки через овальний отвір в нижньому поясі опорної балки, при цьому ковзний елемент кожної опорної балки нерухомо приєднаний до канату блочноканатного поліспасту, а привідний барабан його сполучення з гідромотором ти, т я пальці в шарнірах несучих важелів в режимі навантаження працюють на зріз і підлягають інтенсивному руйнуванню Відома також, вибрана в якості прототипу по більшості співпадаючих суттєвих ознак, горизонтальна висувна опора крана, що також містить поперечні балки нерухомої рами в порожнинах котрих через гідроциліндри приєднані горизонтальні балки, обладнані по кінцях нерухомо закріпленими вертикальними пдроцилідрами, що контактують з підп'ятниками при виставленні крана на опори Така конструкція надійніша за перший аналог внаслідок відсутності несучих елементів, працюючих на зріз під навантаженням /див , наприклад УДК 621 873 М Шаффлер та ш "Вантажопідйомні крани", книга 2, переклад з німецького, Видавництво М "Машинобудування", 1981 р О ю ю 00 ю 58525 Crop 76, рис 1 40, поз "в", "е'У Недоліком прототипу є необхідність в набагато довшому, в порівнянні з першим аналогом, гідроциліндрі висунення опорної балки внаслідок відсутності нахилу останньої, що веде до суттєвого зростання собівартості крана при існуючій комплектації його чотирма такими металоємкими гідроциліндрами До того ж довгоходові гідроциліндри для роботи потребують більшого запасу об'єму робочої рідини в баках пдросхеми крана при високій вартості нафтопродуктів, зокрема, гідравлічних масел Завданням, на вирішення якого направлений винахід є зниження собівартості крана шляхом вилучення з його конструкції гідроциліндрів висування опорних балок Для вирішення поставленого завдання запропонована конструкція висувної опори стрілового крана поряд з суттєвими ознками, властивими прототипу такими як поперечні балки нерухомої рами, встановлені в їх порожнинах з можливістю телескопічного переміщення горизонталні опорні балки з вертикальними гідро циліндрами на кінцях і підп'мятники, містять нові, ВІДМІННІ суттєві ознаки, а саме для висування і втягування опорних балок застосовано блочноканатний поліспаст, при тому в поздовжніх осях нижніх поясів опорних балок виконані горизонтальні наскрізні канали для вкладування каналу закріпленого одним кінцем на приводному барабані і запасованому через обвідні блоки, встановлені на кінцях нижніх поясів поперечних балок нерухомої рами крана, і через наскрізні канали нижніх поясів суміжних опорних балок і виведеному другим кінцем на той же приводний барабан, але з протилежним навиттям, на верхніх поясах поперечних балок нерухомої рами крана в скрізних отворах змонтовані підпружинені вертикальні фіксатори кінцевих положень опорних балок - витягнутого і втягнутого, з можливістю спряження з ВІДПОВІДНИМИ отворами верхніх поясів опорных балок, в спільних отворах бокових стінок кожної опорної балки встановлений з можливістю обертання палець, що служить шарніром змонтованому в порожнині опорної балки влаштуванню для виведення фіксаторів з робочого положення, котре складається з обіймаючої згаданий палець втулки з двома радіальними упорами, нерухомо приєднаними до втулки і взаємно розхиленими на ВІДПОВІДНИЙ кут, бісектриса якого співпадає з віссю скрізного діаметрального отвору у втулці і пальці, в котрому з можливістю зворотно-поступального руху базований стержень з ковзаючим елементом на КІНЦІ, спряженим з внутрішньою поверхнею нижнього пояса поперечної балки нерухомі рами крана через овальний отвір у нижньому поясі опорної балки, при тому ковзаючий елемент кожної опорної балки нерухомо приєднаний до канату блочноканатного поліспасту, а приводний барабан його сполучений з гідромотором Включення приводного барабану викликає насамперед переміщення згаданих ковзаючих елементів в діапазоні овальних отворів і дію радіальних упорів на звільнення від фіксаторів опорних балок з подальшим їх зміщенням за ходом 4 канату до протилежного кінцевого фіксованого положення - висунутого чи втягнутого Таким чином маніпуляція горизонтальними висувними опорами стрілового крана відбувається без застосування чотирьох довгоходових спеціальних гідроциліндрів, кожний з яких за металємкістю та ємкістю робочої рідини вдвоє дорожчий по собівартості від гідромотора, і досягається зниження собівартості крана в цілому згідно а поставленим завданням Суть винаходу пояснюється кресленнями, де на фіг 1 зображений загальний вигляд запропонованої конструкції висувної опори стрілового крана, на фіг 2 - кінематична схема блочноканатного поліспасту, на фіг 3 - будова влаштування для виведеимя фіксаторів з робочого стану, на фіг 4 - січення по стрілці А-А фіг З В порожнинах коробчастих поперечних балок 1 нерухомої рами крана /фіг 1/ встановлені з можливістю телескопічного висування і втягування також коробчасті горизонтальні опорні балки 2 з нерухомо приєднаними вертикальними гідроциліндрами 3 на кінцях Нижній ПОЯС ЗДВОЄНИХ поперечних балок обладнаний кронщтейнами 4 і 5, в котрих вмонтовані попарні обводні блоки 6 /фіг 1 і 2/, загальний обводний блок 7, а також приводний барабан 8 з аксіально-поршневим гідромотором 9 Позиції 6, 7 і 8 складають блочно-канатний поліспаст, КІНЦІ канату 10 котрого запасовані на приводному барабані з протилежним навиттям Канат 10 проведений через наскрізні канали 11 /фіг 3 і 4/ в нижніх поясах суміжних спорних балок Кожна з двох віток канату нерухомо приєднана до ковзаючого елементу 12 /фіг 3/, встановленого з можливістю ковзання по внутрішній поверхні нижнього пояса поперечної балки 1 нерухомої рами крана в діапазоні овального отвору 13, виконаного в нижньому поясі опорної балки 2 Ковзаючий елемент 12 має стержень 14, розташований з можливістю зворотнопоступального руху в скрізному діаметральному отворі втулки 15 і пальця 16, шарнірно встановленого в співосних отворах 17 /фіг1/ бокових стінок опорної балки 2 До втулки 15 /фіг 3/ нерухомо приєднані два радіальні упори 18, взаємно розхилені на кут а симетрично осі стержня 14 На кінцях верхнього пояса кожної поперечної балки 1 нерухомої рами крана в П-подібних скобах 19 через скрізні отвори змонтовані вертикальні фіксатори 20, підпружинені пружинами 21 з можливістю спряження з ВІДПОВІДНИМ отвором у верхньому поясі опорної балки 2 в и висунутому чи втягнутому стані В крайніх положеннях ковзачого елементу 12 в овальному отворі 13 один з радіальних упорів 18 може контактувати з фіксатором 20, виштовхуючи його з отвору опорної балки Запропонована конструкція виносної опори стрілового крана працює наступним чином В кінцевому втягнутому чи висунутому стані опорних балок 2 включення приводного барабана 8 /фіг 1 і 2/ і хід каната 10 викликають насамперед зміщення ковзаючих елементів 12 /фіг 3/ з одного крайнього положения в овальних отворах 13 в протилежне в діапазоні Ь, при тому стержні 58525 14 обертають з пальцями 16 втулки 15 і один з кожної пари радіальних упорів 18 виштовхує фіксатори 20 з отворів верхніх поясів опорних балок 2, долаючи зусилля пружин 21 Далі опорні балки за ходом канату 10 висуваються чи втягуються в протилежне початковому кінцеве положення і фіксується по отворах верхніх поясів фіксаторами, розташованими на протилежному КІНЦІ поперечних балок нерухомої рами крана При зворотньому ході каната виведення фіксаторів з робочого стану відбувається внаслідок контакту їх з другими в парі радіальними упорами 18 10 Фіг З Комп'ютерна верстка С Волобуєва Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
