Спосіб визначення зносостійкості трибоелементів ковзання в активному середовищі
Формула / Реферат
Cпocіб визначення зносостійкості трибоелементів ковзання в активному середовищі, який полягає в тому, що на випробовувані зразки трибоелементів ковзання наносять активне середовище і випробовують їх під різним навантаженням, який відрізняється тим, що зразки виготовляють у вигляді пластинок, навантаження здійснюють індентором на мікротрибометрі, після чого записують на профілографі поперечний переріз канавок на випробуваному зразку, вимірюють площу поперечного перерізу канавок, визначають питому роботу зношування, за якою судять про зносостійкість трибоелемента ковзання.
Текст

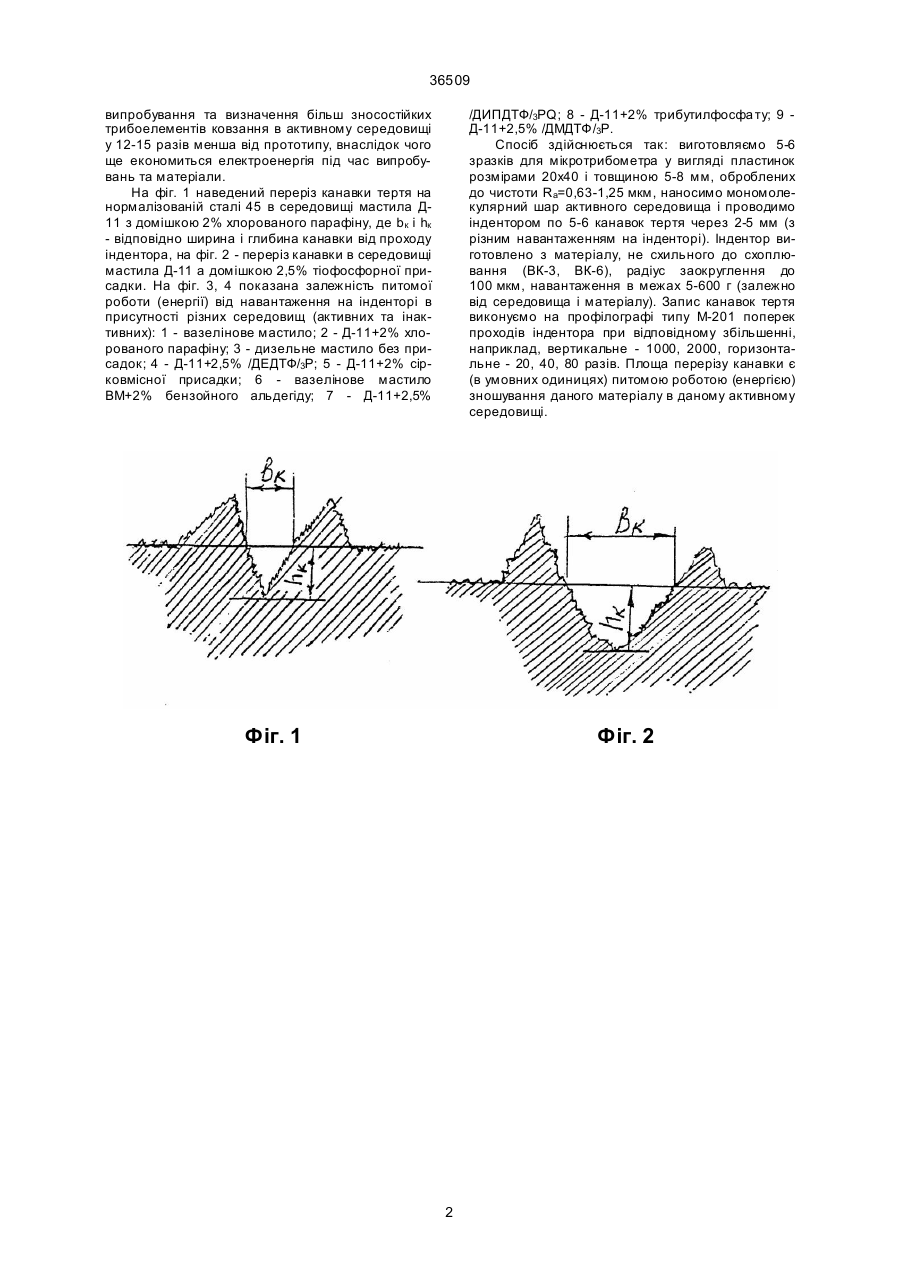

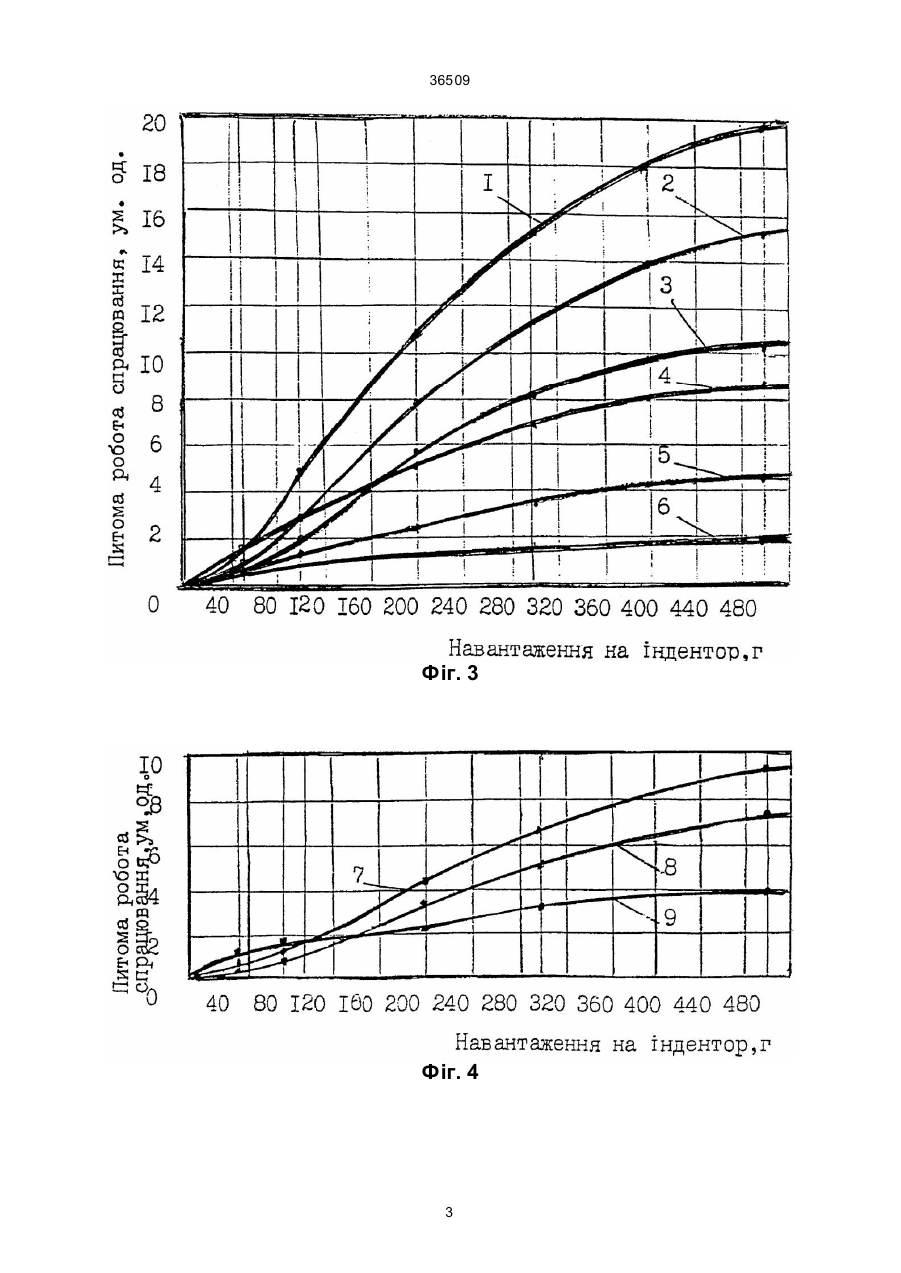

Спосіб визначення зносостійкості трибоелементів ковзання в активному середовищі, який полягає в тому, що на випробовувані зразки три 36509 випробування та визначення більш зносостійких трибоелементів ковзання в активному середовищі у 12-15 разів менша від прототипу, внаслідок чого ще економиться електроенергія під час випробувань та матеріали. На фіг. 1 наведений переріз канавки тертя на нормалізованій сталі 45 в середовищі мастила Д11 з домішкою 2% хлорованого парафіну, де b к і hк - відповідно ширина і глибина канавки від проходу індентора, на фіг. 2 - переріз канавки в середовищі мастила Д-11 а домішкою 2,5% тіофосфорної присадки. На фіг. 3, 4 показана залежність питомої роботи (енергії) від навантаження на інденторі в присутності різних середовищ (активних та інактивних): 1 - вазелінове мастило; 2 - Д-11+2% хлорованого парафіну; 3 - дизельне мастило без присадок; 4 - Д-11+2,5% /ДЕДТФ/3Р; 5 - Д-11+2% сірковмісної присадки; 6 - вазелінове мастило ВМ+2% бензойного альдегіду; 7 - Д-11+2,5% /ДИПДТФ/3РQ; 8 - Д-11+2% трибутилфосфа ту; 9 Д-11+2,5% /ДМДТФ/3Р. Спосіб здійснюється так: виготовляємо 5-6 зразків для мікротрибометра у вигляді пластинок розмірами 20х40 і товщиною 5-8 мм, оброблених до чистоти Rа=0,63-1,25 мкм, наносимо мономолекулярний шар активного середовища і проводимо індентором по 5-6 канавок тертя через 2-5 мм (з різним навантаженням на інденторі). Індентор виготовлено з матеріалу, не схильного до схоплювання (ВК-3, ВК-6), радіус заокруглення до 100 мкм, навантаження в межах 5-600 г (залежно від середовища і матеріалу). Запис канавок тертя виконуємо на профілографі типу М-201 поперек проходів індентора при відповідному збільшенні, наприклад, вертикальне - 1000, 2000, горизонтальне - 20, 40, 80 разів. Площа перерізу канавки є (в умовних одиницях) питомою роботою (енергією) зношування даного матеріалу в даному активному середовищі. Фіг. 1 Фіг. 2 2 36509 Фіг. 3 Фіг. 4 3 36509 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determination of wear resistance of slide tribo-elements in active medium
Автори англійськоюHayduchok Valentyna Markivna
Назва патенту російськоюСпособ определения износоустойчивости трибоэлементов скольжения в активной среде
Автори російськоюГайдучок Валентина Марковна
МПК / Мітки
МПК: G01N 3/56
Мітки: визначення, активному, ковзання, спосіб, трибоелементів, середовищі, зносостійкості
Код посилання
<a href="https://ua.patents.su/4-36509-sposib-viznachennya-znosostijjkosti-triboelementiv-kovzannya-v-aktivnomu-seredovishhi.html" target="_blank" rel="follow" title="База патентів України">Спосіб визначення зносостійкості трибоелементів ковзання в активному середовищі</a>
Осьова опора ковзання
Номер патенту: 33963
Опубліковано: 15.02.2001
Автори: Бурда Мирослав Йосипович, Парайко Юрій Іванович, Шостаківський Ігор Іванович, Бурда Ілона Мирославівна
МПК: F16C 17/00
Мітки: опора, осьова, ковзання
Текст:
...прошарок електроліту 5. Опора ковзання працює наступним чином. Перед приведенням елементів пари тертя у взаємне переміщення (обертове) між концентричними металевими кільцями 7 і 8 створюється різниця електричного потенціалу. В робочій зоні - між поверхнями 3 і 4 - відбувається електроліз рідини ( мастила - електроліту ) 5 з виділенням газу, тиск якого створює підйомну силу, що розділяє елементи пари тертя 1 і 2, чим виключається їх...
Спосіб визначення капілярного тиску в пористому середовищі
Номер патенту: 14912
Опубліковано: 04.03.1997
Автори: Даниленко Віталій Арсенійович, Губанов Юрій Семенович, Нестеренко Микола Юрійович
МПК: G01N 15/08, E21B 49/00
Мітки: пористому, спосіб, тиску, визначення, середовищі, капілярного
Формула / Реферат:
Спосіб визначення капілярного тиску в пористому середовищі, що включає розміщення водонасиченого зразка в кернотримачі, створення термобаричних умов, подачу на торець зразка витісняючої фази, повторне насичення зразка водою, здійснення прориву витісняючої фази при меншому тиску відносно попереднього виміру, фіксацію часу появлення витісняючої фази, багаторазове повторення робочих циклів, побудову графіку залежності D P=f/1/tпр/ , де Р -...
Спосіб експресного виявлення та напівкількісного визначення фосфат-іонів у рідкому середовищі
Номер патенту: 33373
Опубліковано: 15.02.2001
Автори: Івкова Тетяна Іванівна, Бланк Аврам Борисович, Панталер Револьд Петрович
МПК: G01N 33/487, G01N 31/16
Мітки: рідкому, середовищі, спосіб, експресного, напівкількісного, фосфат-іонів, визначення, виявлення
Текст:
...ОГ О С Л ЮС О ОУ И Щч Н І Ж . V Ш ІК ' р ' Д НЬ ОГ О : М в Ж .' ] НИІ ' . ЇЬ ' І ' ІС ШІЯ 0,0Ь мкг P-,O t) а ле ци й спо піо" незр учни й у н, при температурній обробці , ІІЯІ її ;ру ?, нанесеним мол ї одатом амон і ю п і н і йод ї придбай Олакитішй колір ufi рахунок присутності деяких д омішок у пш ер ї, щ о м ож и п ри зв ес ти ло с по тв ор ен ня ре зу ль та ті в шпрооувгшпя. І опус окс]ф-опий ПОЛЬОБИЙ фотокилоримнїтричіїий спосіб, що...
Спосіб визначення вмісту магнітосприйнятливої фракції домішок в середовищі
Номер патенту: 2874
Опубліковано: 26.12.1994
Автори: Дахненко Валерій Леонідович, Лозін Ігор Борисович, Вовк Ігор Євгенович, Корхов Олег Юрійович, Сандуляк Олександр Васильович, Яцков Микола Васильович
МПК: G01N 27/72
Мітки: фракції, середовищі, визначення, магнітосприйнятливої, вмісту, спосіб, домішок
Формула / Реферат:
Способ определения содержания магнито-восприимчивой фракции примеси в среде, включающий измерение содержания примеси до и после пропускания с заданной скоростью анализируемой среды фиксированной динамической вязкости через гранулированную насадку с заданными высотой слоя, плотностью упаковки, магнитной проницаемостью и диаметром гранул, подвергнутых воздействию магнитного поля с фиксированной напряженностью, отличающийся тем, что, с...
Спосіб визначення концентрації та розмірів мікрочасток в високочистому дисперсному середовищі
Номер патенту: 18482
Опубліковано: 25.12.1997
Автори: Гетьман Василь Богданович, Лук'янець Володимир Михайлович, Кучер Богдан-Григорій Гнатович, Білий Олександр Іванович
МПК: G01N 15/02
Мітки: середовищі, розмірів, спосіб, високочистому, концентрації, мікрочасток, визначення, дисперсному
Формула / Реферат:
Способ определения концентрации и размеров микрочастиц в высокочистой дисперсной среде, заключающийся в регистрации импульсов света, рассеянного отдельными микрочастицами, пересекающими освещенный счетный объем, в котором осуществляется сканирование в направлении перпендикулярном направлению движения микрочастиц, отличающийся тем, что производится остановка сканирования на время превышения сигналом, соответствующим интенсивности рассеянного...
Попередній патент: Вібраційний грохот
Наступний патент: Спосіб заряджання обводненої свердловини неводостійкими гранульованими вибуховими речовинами
Випадковий патент: Спосіб рідинної обробки
