Спосіб керування трифазним перетворювачем частоти

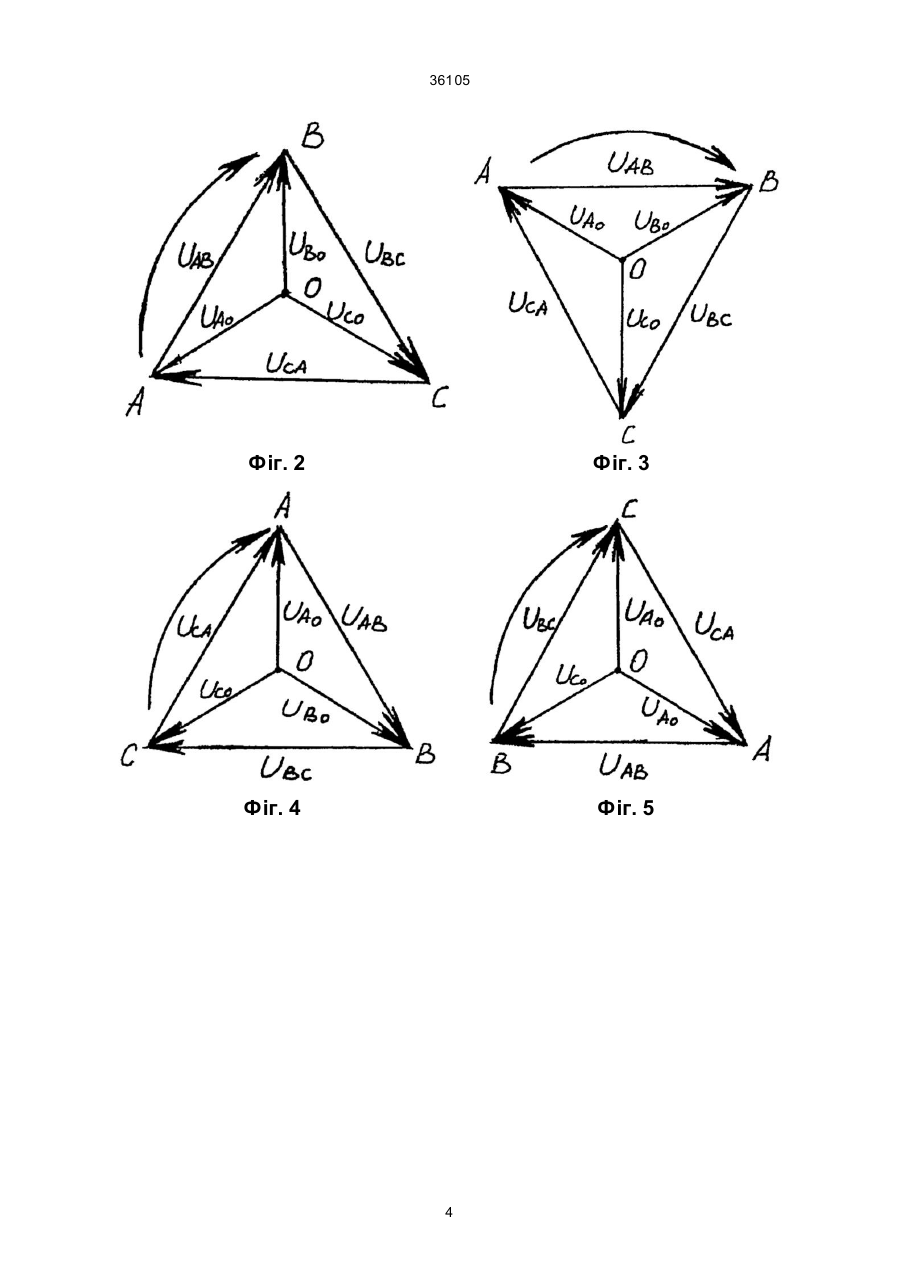

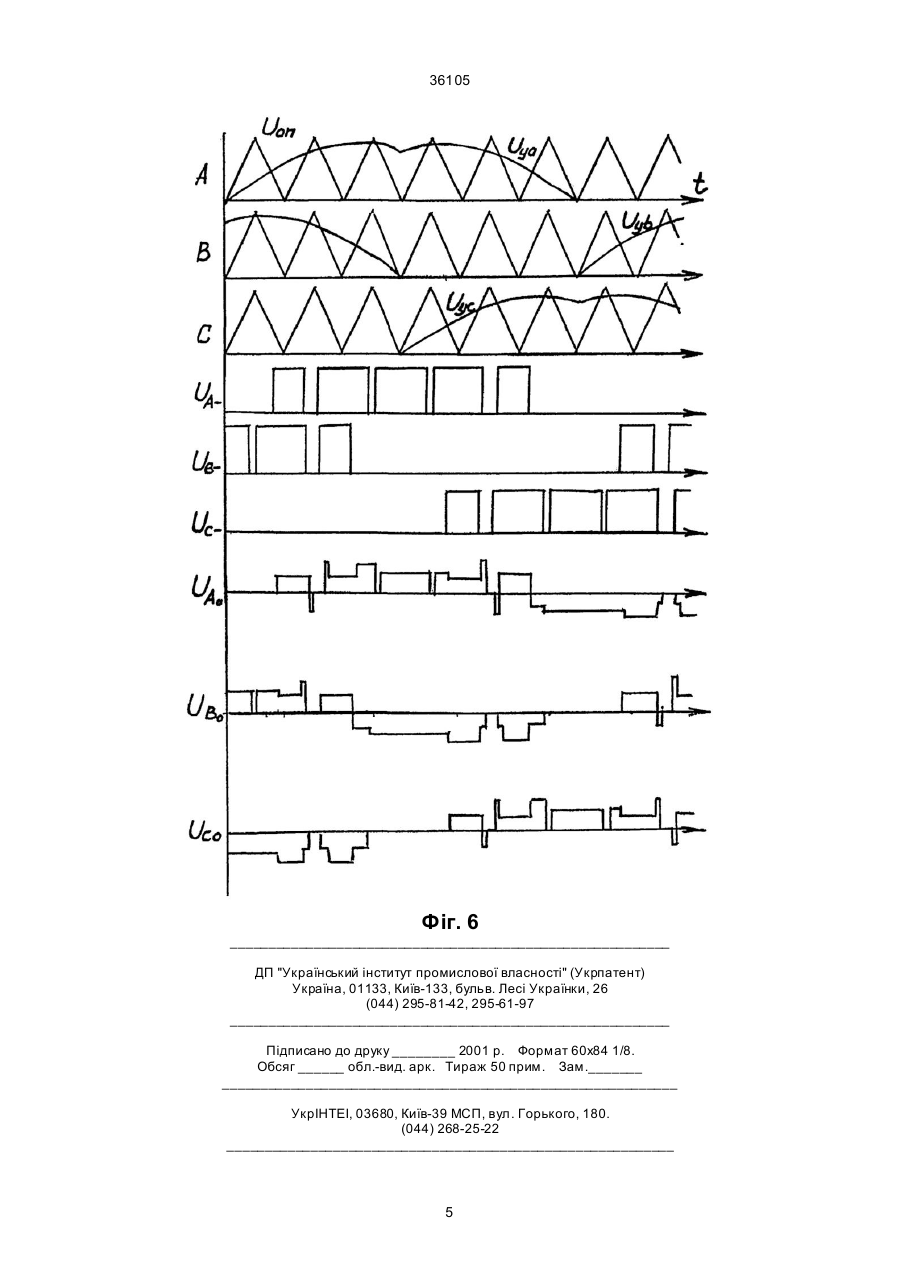

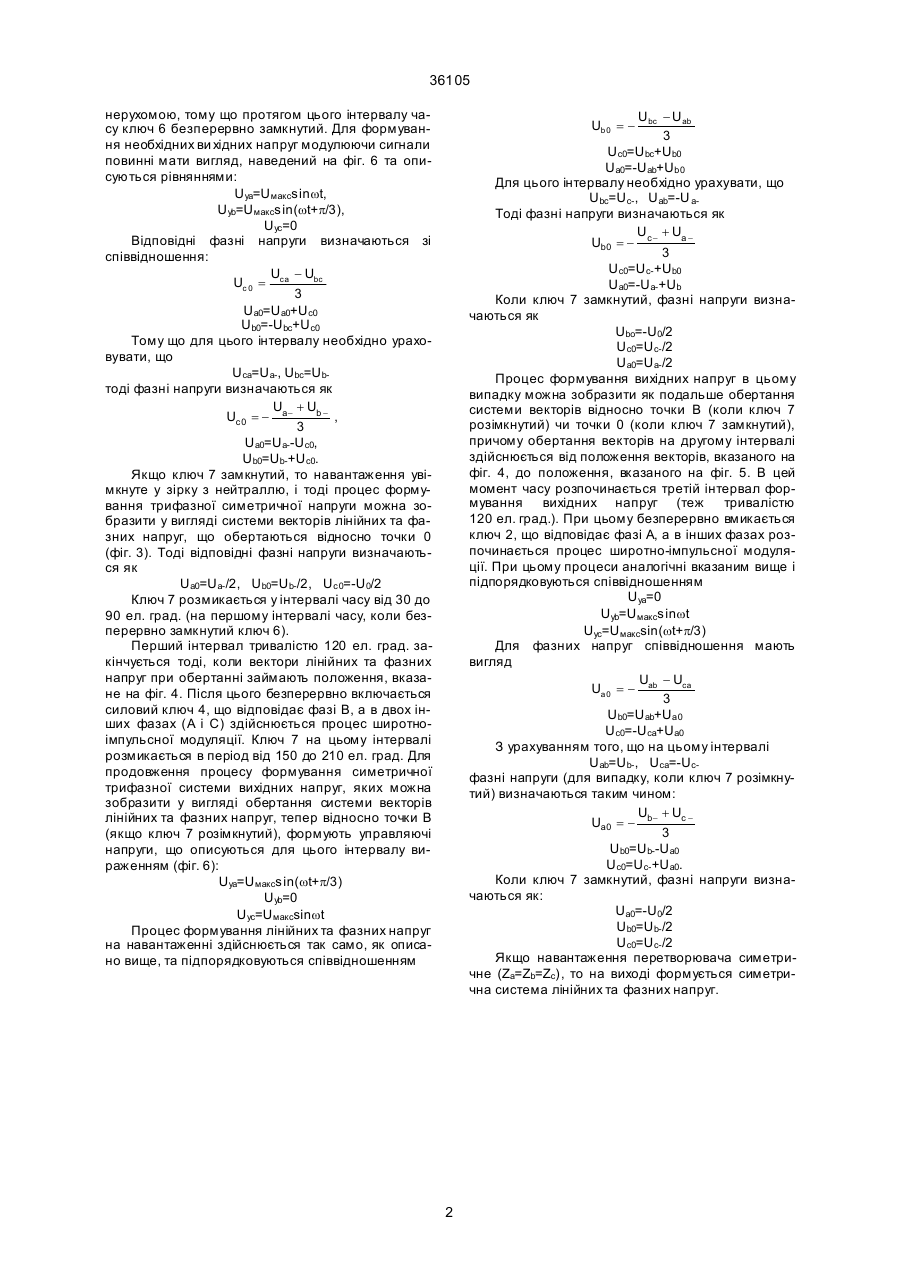

Спосіб керування трифазним перетворювачем частоти, що полягає в тому, що формуються сиг 36105 нерухомою, тому що протягом цього інтервалу часу ключ 6 безперервно замкнутий. Для формування необхідних ви хідних напруг модулюючи сигнали повинні мати вигляд, наведений на фіг. 6 та описуються рівняннями: Uya=Uмаксsinwt, Uyb=Uмаксsin(wt+p/3), Uyc=0 Відповідні фазні напруги визначаються зі співвідношення: Uca - Ubc Uc 0 = 3 Ua0=Ua0+Uc0 Ub0=-Ubc+Uc0 Тому що для цього інтервалу необхідно ураховувати, що Uca=Ua-, Ubc=Ubтоді фазні напруги визначаються як U + Ub Uc 0 = - a , 3 Ua0=Ua--Uc0, Ub0=Ub-+Uc0. Якщо ключ 7 замкнутий, то навантаження увімкнуте у зірку з нейтраллю, і тоді процес формування трифазної симетричної напруги можна зобразити у вигляді системи векторів лінійних та фазних напруг, що обертаються відносно точки 0 (фіг. 3). Тоді відповідні фазні напруги визначаються як Ua0=Ua-/2, Ub0=Ub-/2, U c 0=-U0/2 Ключ 7 розмикається у інтервалі часу від 30 до 90 ел. град. (на першому інтервалі часу, коли безперервно замкнутий ключ 6). Перший інтервал тривалістю 120 ел. град. закінчується тоді, коли вектори лінійних та фазних напруг при обертанні займають положення, вказане на фіг. 4. Після цього безперервно включається силовий ключ 4, що відповідає фазі В, а в двох інших фазах (А і С) здійснюється процес широтноімпульсної модуляції. Ключ 7 на цьому інтервалі розмикається в період від 150 до 210 ел. град. Для продовження процесу формування симетричної трифазної системи вихідних напруг, яких можна зобразити у вигляді обертання системи векторів лінійних та фазних напруг, тепер відносно точки В (якщо ключ 7 розімкнутий), формують управляючі напруги, що описуються для цього інтервалу вираженням (фіг. 6): Uya=Uмаксsin(wt+p/3) Uyb=0 Uyc=Uмаксsinwt Процес формування лінійних та фазних напруг на навантаженні здійснюється так само, як описано вище, та підпорядковуються співвідношенням U bc - U ab 3 Uc0=Ubc+Ub0 Ua0=-Uab+Ub0 Для цього інтервалу необхідно урахувати, що Ubc=Uc-, Uab=-U aТоді фазні напруги визначаються як U + Ua Ub 0 = - c 3 Uc0=Uc-+Ub0 Ua0=-Ua-+Ub Коли ключ 7 замкнутий, фазні напруги визначаються як Ubo=-U0/2 Uc0=Uc-/2 Ua0=Ua-/2 Процес формування вихідних напруг в цьому випадку можна зобразити як подальше обертання системи векторів відносно точки В (коли ключ 7 розімкнутий) чи точки 0 (коли ключ 7 замкнутий), причому обертання векторів на другому інтервалі здійснюється від положення векторів, вказаного на фіг. 4, до положення, вказаного на фіг. 5. В цей момент часу розпочинається третій інтервал формування вихідних напруг (теж тривалістю 120 ел. град.). При цьому безперервно вмикається ключ 2, що відповідає фазі А, а в інших фазах розпочинається процес широтно-імпульсної модуляції. При цьому процеси аналогічні вказаним вище і підпорядковуються співвідношенням Uya=0 Uyb=Uмаксsinwt Uyc=Uмаксsin(wt+p/3) Для фазних напруг співвідношення мають вигляд U - Uca Ua 0 = - ab 3 Ub0=Uab+Ua0 Uc0=-Uca+Ua0 З урахуванням того, що на цьому інтервалі Uab=Ub-, Uca=-Ucфазні напруги (для випадку, коли ключ 7 розімкнутий) визначаються таким чином: U + Uc Ua 0 = - b 3 Ub0=Ub--Ua0 Uc0=Uc-+Ua0. Коли ключ 7 замкнутий, фазні напруги визначаються як: Ua0=-U0/2 Ub0=Ub-/2 Uc0=Uc-/2 Якщо навантаження перетворювача симетричне (Za=Zb=Zc), то на виході формується симетрична система лінійних та фазних напруг. Ub 0 = 2 36105 Фіг. 1 3 36105 Фіг. 2 Фіг. 3 Фіг. 4 Фіг. 5 4 36105 Фіг. 6 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
