Абразивне волокно

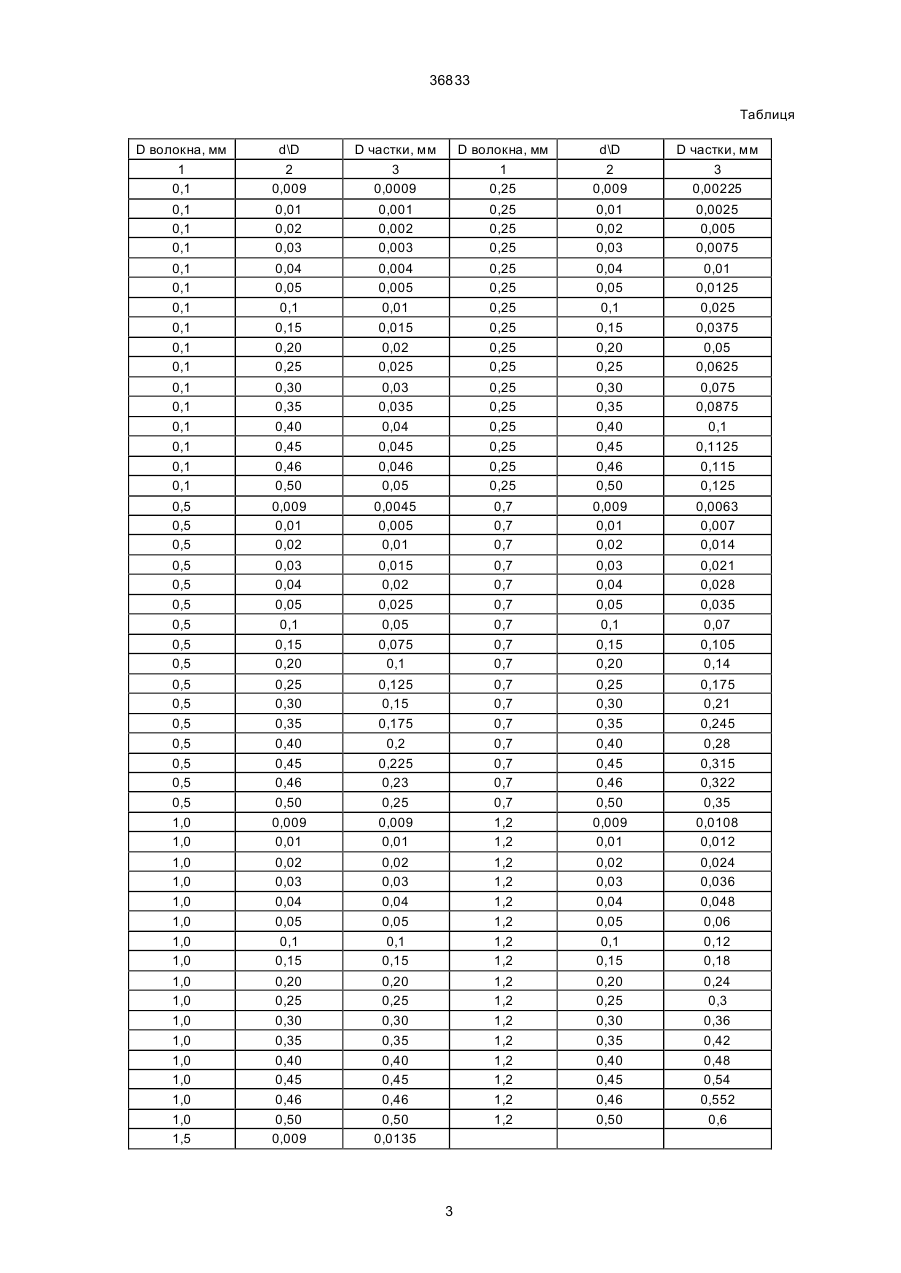

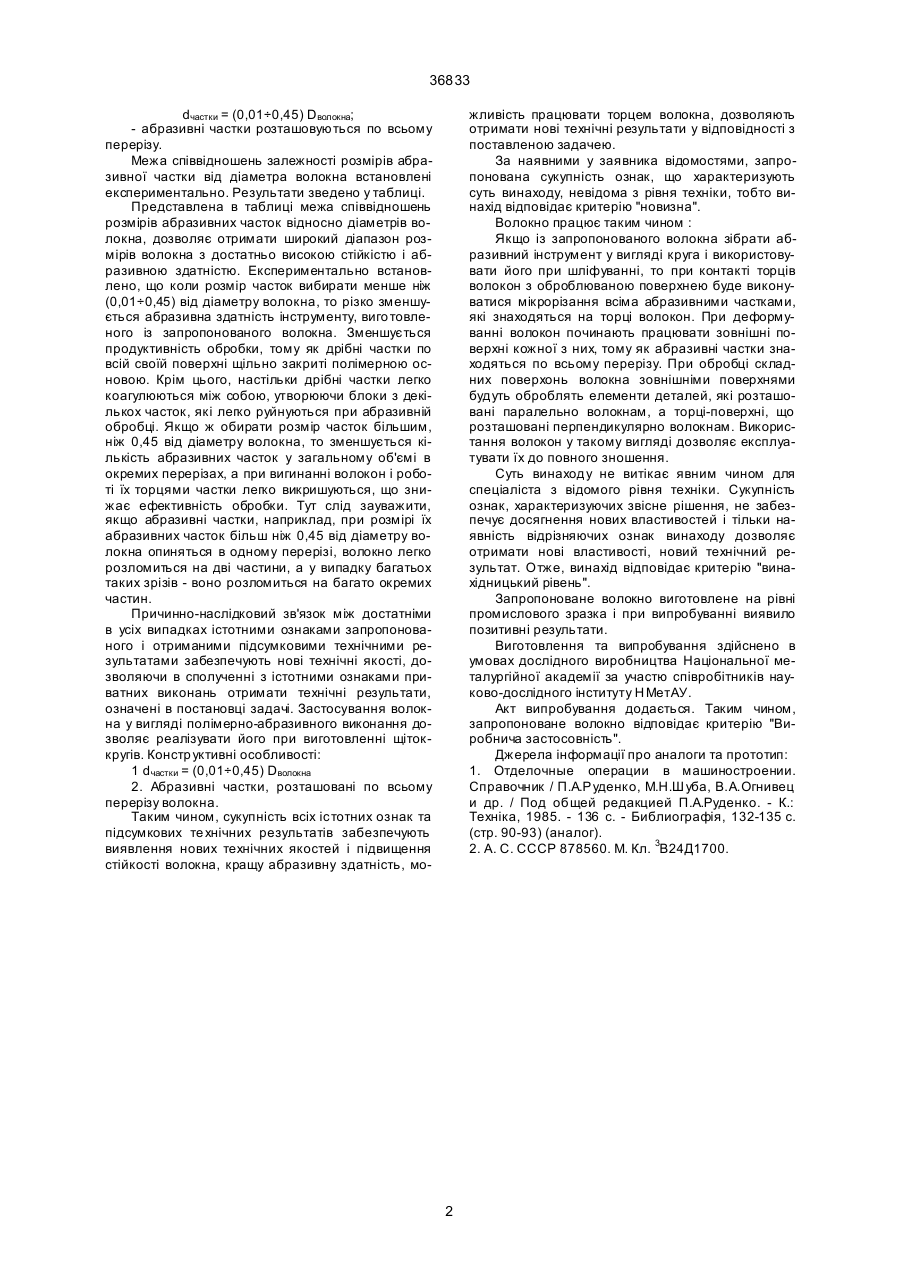

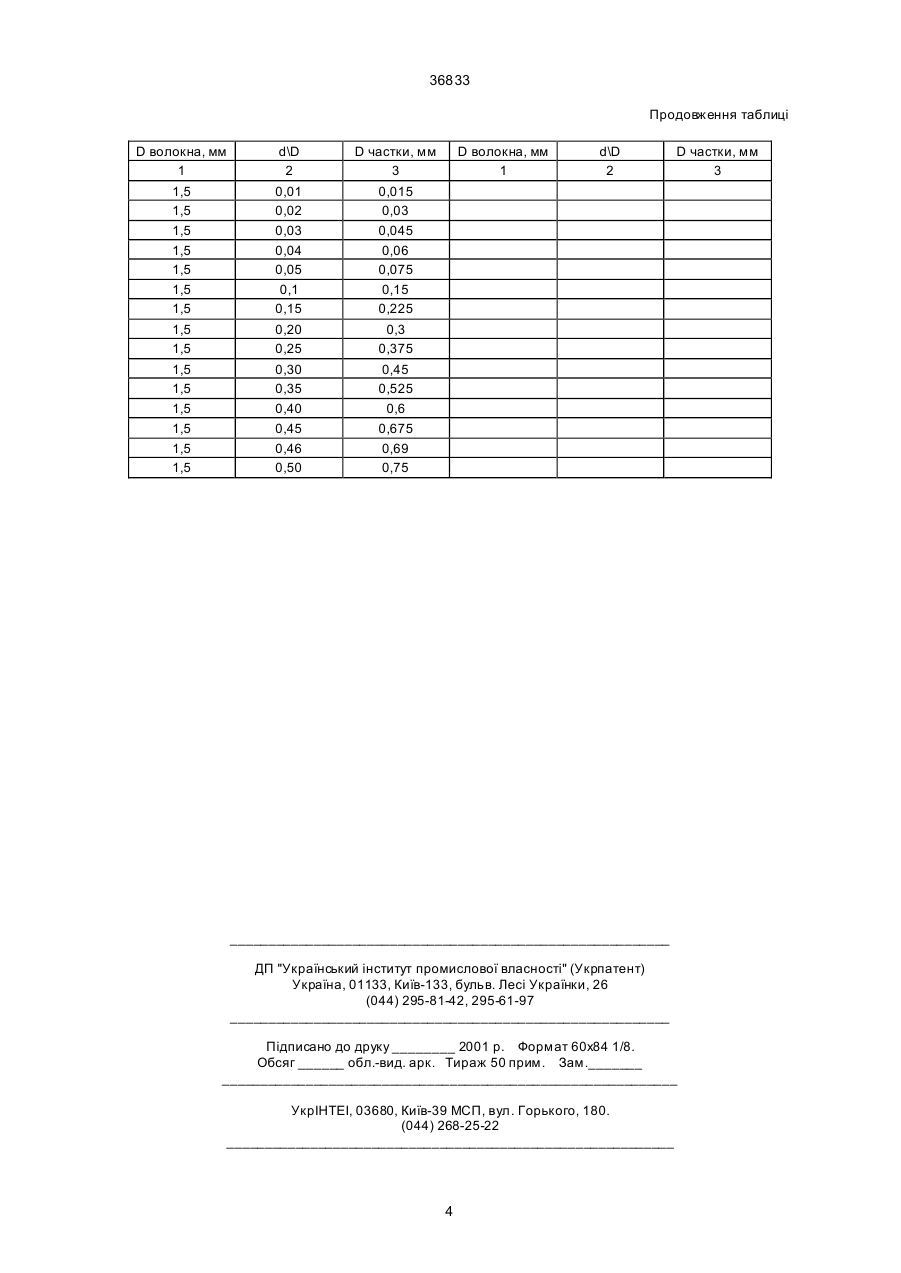

Абразивне волокно, що складається із полімерної основи та абразивних часток, відрізняється тим, що абразивні частки розташовані по всьому перерізу волокна, при цьому діаметр часток складає 0,01÷0,45 від діаметра волокна. (19) (21) 2000020807 (22) 15.02.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Проволоцький Олександр Євдокимович, Негруб Світлана Леонідівна 36833 dчастки = (0,01÷0,45) Dволокна; - абразивні частки розташовуються по всьому перерізу. Межа співвідношень залежності розмірів абразивної частки від діаметра волокна встановлені експериментально. Результати зведено у таблиці. Представлена в таблиці межа співвідношень розмірів абразивних часток відносно діаметрів волокна, дозволяє отримати широкий діапазон розмірів волокна з достатньо високою стійкістю і абразивною здатністю. Експериментально встановлено, що коли розмір часток вибирати менше ніж (0,01÷0,45) від діаметру волокна, то різко зменшується абразивна здатність інструменту, виго товленого із запропонованого волокна. Зменшується продуктивність обробки, тому як дрібні частки по всій своїй поверхні щільно закриті полімерною основою. Крім цього, настільки дрібні частки легко коагулюються між собою, утворюючи блоки з декількох часток, які легко руйнуються при абразивній обробці. Якщо ж обирати розмір часток більшим, ніж 0,45 від діаметру волокна, то зменшується кількість абразивних часток у загальному об'ємі в окремих перерізах, а при вигинанні волокон і роботі їх торцями частки легко викришуються, що знижає ефективність обробки. Тут слід зауважити, якщо абразивні частки, наприклад, при розмірі їх абразивних часток більш ніж 0,45 від діаметру волокна опиняться в одному перерізі, волокно легко розломиться на дві частини, а у випадку багатьох таких зрізів - воно розломиться на багато окремих частин. Причинно-наслідковий зв'язок між достатніми в усіх випадках істотними ознаками запропонованого і отриманими підсумковими технічними результатами забезпечують нові технічні якості, дозволяючи в сполученні з істотними ознаками приватних виконань отримати технічні результати, означені в постановці задачі. Застосування волокна у вигляді полімерно-абразивного виконання дозволяє реалізувати його при виготовленні щітоккругів. Констр уктивні особливості: 1 dчастки = (0,01÷0,45) Dволокна 2. Абразивні частки, розташовані по всьому перерізу волокна. Таким чином, сукупність всіх істотних ознак та підсумкових те хнічних результатів забезпечують виявлення нових технічних якостей і підвищення стійкості волокна, кращу абразивну здатність, мо жливість працювати торцем волокна, дозволяють отримати нові технічні результати у відповідності з поставленою задачею. За наявними у заявника відомостями, запропонована сукупність ознак, що характеризують суть винаходу, невідома з рівня техніки, тобто винахід відповідає критерію "новизна". Волокно працює таким чином : Якщо із запропонованого волокна зібрати абразивний інструмент у вигляді круга і використовувати його при шліфуванні, то при контакті торців волокон з оброблюваною поверхнею буде виконуватися мікрорізання всіма абразивними частками, які знаходяться на торці волокон. При деформуванні волокон починають працювати зовнішні поверхні кожної з них, тому як абразивні частки знаходяться по всьому перерізу. При обробці складних поверхонь волокна зовнішніми поверхнями будуть оброблять елементи деталей, які розташовані паралельно волокнам, а торці-поверхні, що розташовані перпендикулярно волокнам. Використання волокон у такому вигляді дозволяє експлуатувати їх до повного зношення. Суть винаходу не витікає явним чином для спеціаліста з відомого рівня техніки. Сукупність ознак, характеризуючих звісне рішення, не забезпечує досягнення нових властивостей і тільки наявність відрізняючих ознак винаходу дозволяє отримати нові властивості, новий технічний результат. Отже, винахід відповідає критерію "винахідницький рівень". Запропоноване волокно виготовлене на рівні промислового зразка і при випробуванні виявило позитивні результати. Виготовлення та випробування здійснено в умовах дослідного виробництва Національної металургійної академії за участю співробітників науково-дослідного інституту Н МетАУ. Акт випробування додається. Таким чином, запропоноване волокно відповідає критерію "Виробнича застосовність". Джерела інформації про аналоги та прототип: 1. Отделочные операции в машиностроении. Справочник / П.А.Руденко, М.Н.Шуба, В.А.Огнивец и др. / Под общей редакцией П.А.Руденко. - К.: Техніка, 1985. - 136 с. - Библиографія, 132-135 с. (стр. 90-93) (аналог). 2. А. С. СССР 878560. М. Кл. 3В24Д1700. 2 36833 Таблиця D волокна, мм 1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,5 d\D 2 0,009 0,01 0,02 0,03 0,04 0,05 0,1 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,46 0,50 0,009 0,01 0,02 0,03 0,04 0,05 0,1 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,46 0,50 0,009 0,01 0,02 0,03 0,04 0,05 0,1 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,46 0,50 0,009 D частки, мм 3 0,0009 0,001 0,002 0,003 0,004 0,005 0,01 0,015 0,02 0,025 0,03 0,035 0,04 0,045 0,046 0,05 0,0045 0,005 0,01 0,015 0,02 0,025 0,05 0,075 0,1 0,125 0,15 0,175 0,2 0,225 0,23 0,25 0,009 0,01 0,02 0,03 0,04 0,05 0,1 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,46 0,50 0,0135 D волокна, мм 1 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,7 0,7 0,7 0,7 0,7 0,7 0,7 0,7 0,7 0,7 0,7 0,7 0,7 0,7 0,7 0,7 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 3 d\D 2 0,009 0,01 0,02 0,03 0,04 0,05 0,1 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,46 0,50 0,009 0,01 0,02 0,03 0,04 0,05 0,1 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,46 0,50 0,009 0,01 0,02 0,03 0,04 0,05 0,1 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,46 0,50 D частки, мм 3 0,00225 0,0025 0,005 0,0075 0,01 0,0125 0,025 0,0375 0,05 0,0625 0,075 0,0875 0,1 0,1125 0,115 0,125 0,0063 0,007 0,014 0,021 0,028 0,035 0,07 0,105 0,14 0,175 0,21 0,245 0,28 0,315 0,322 0,35 0,0108 0,012 0,024 0,036 0,048 0,06 0,12 0,18 0,24 0,3 0,36 0,42 0,48 0,54 0,552 0,6 36833 Продовження таблиці D волокна, мм 1 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 d\D 2 0,01 0,02 0,03 0,04 0,05 0,1 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,46 0,50 D частки, мм 3 0,015 0,03 0,045 0,06 0,075 0,15 0,225 0,3 0,375 0,45 0,525 0,6 0,675 0,69 0,75 D волокна, мм 1 d\D 2 D частки, мм 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
