Пластмасовий шприц одноразового використання

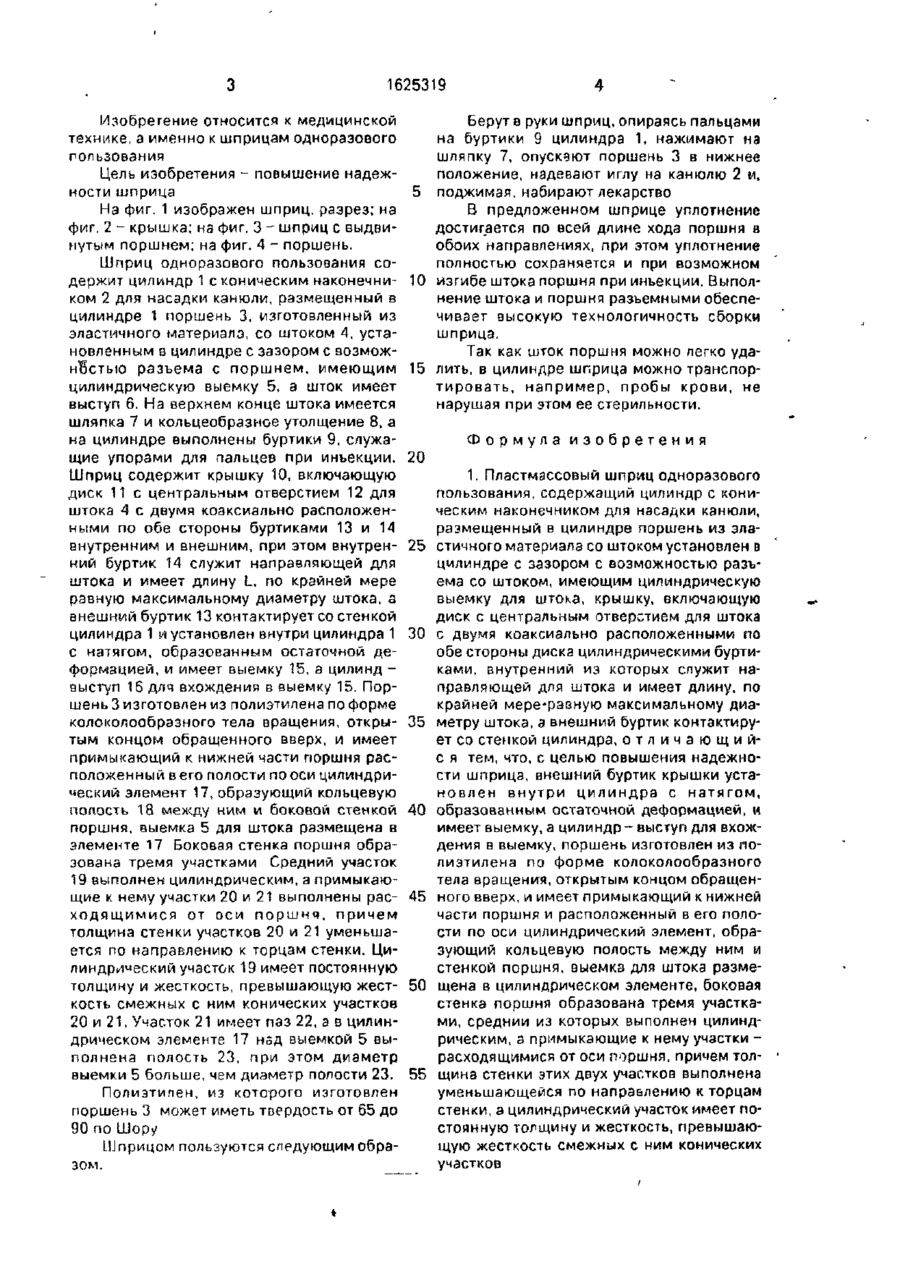

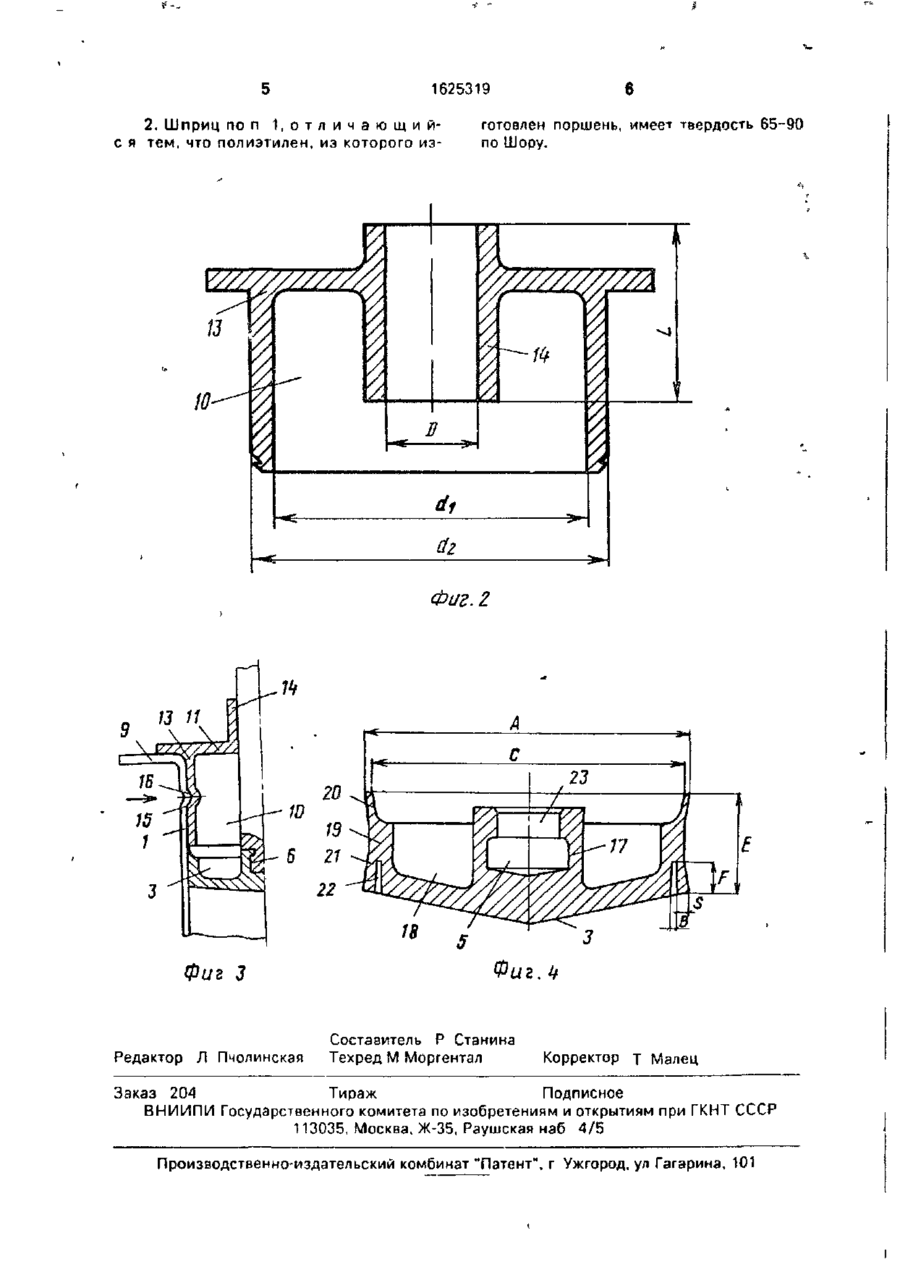

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (І9) 1625319 A3 (31)5 А 61 М 5/28, 5/315 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ " "":.. (21)3780018/13 (86)PCT/HU 83/00060(05,12.83) (22)06.08.84 (31)3989/82 '" v " (32)10.12.82 ^ •* ; (33) HU "; (46)30.01.91. Бюл. №4 (71) Кезпонти Валто Еш Хительбанк РТ Инновациош Алап (HU) (72) Андрэш Адориан и Чэба Давид (HU) (53)643.341(088.8) (56) Заявка ФРГ Isfe 2315018, кл. А 61 М5/28, 1973. • (54) ПЛАСТМАССОВЫЙ ШПРИЦ ОДНОРАЗОВОГО ПОЛЬЗОВАНИЯ (57) Изобретение относится к медицинской технике, а именно к шприцам одноразового пользования. Целью изо&ретения является повышение надежности шприца. Шприц содержит цилиндр 1, поршень 3 со штоком 4, выполненным с возможностью разъема с поршнем, крышку 10, включающую диск с at центральным отверстием, с двумя коаксиально расположенными по обе стороны диска цилиндрическими буртиками 13, 14, при этом внутренний буртик имеет длину, по крайней мере равную максимальному диаметру штока. Поршень 3 изготовлен из полиэтилена по форме колоколообразного тела вращения, открытым концом обращенного вверх, и имеет примыкающий к нижней части поршня расположенный в его полости цилиндрический элемент, образующий кольцевую полость 18. Боковая стенка поршня образована тремя участками. Средний участок 19 выполнен цилиндрическим, а примыкающие к нему участки 20, 21 выполнены расходящимися, причем толщина стенки участков 20, 21 уменьшается по направлению к торцам стенки. Цилиндрический участок 19 имеет постоянную толщину и жесткость, превышающую жесткость смежных с ним конических участков 20, 21. 1 з.п. ф-лы, 4 ил. . in С •л О 4h 1625319 Изобретение относится к медицинской технике, а именно к шприцам одноразового пользования Цель изобретения - повышение надежности шприца 5 На фиг. 1 изображен шприц, разрез; на фиг. 2 - крышка; на фиг. 3 - шприц с выдвинутым поршнем; на фиг. 4 - поршень. Шприц одноразового пользования содержит цилиндр 1 с коническим наконечни- 10 ком 2 для насадки канюли, размещенный в цилиндре 1 поршень 3, изготовленный из эластичного материала, со штоком 4, установленным в цилиндре с зазором с возможностью разъема с поршнем, имеющим 15 цилиндрическую выемку 5, а шток имеет выступ 6. На верхнем конце штока имеется шляпка 7 и кольцеобразное утолщение 8, а на цилиндре выполнены буртики 9, служащие упорами для пальцев при инъекции. 20 Шприц содержит крышку 10, включающую диск 11 с центральным отверстием 12 для штока 4 с двумя коаксиально расположенными по обе стороны буртиками 13 и 14 внутренним и внешним, при этом внутрен- 25 ний буртик 14 служит направляющей для штока и имеет длину L, по крайней мере равную максимальному диаметру штока, а внешний буртик 13 контактирует со стенкой цилиндра 1 и установлен внутри цилиндра 1 30 с натягом, образованным остаточной деформацией, и имеет выемку 15, а цилинд выступ 16 для вхождения в выемку 15. Поршень 3 изготовлен из полиэтилена по форме колоколообрззного тела вращения, откры- 35 тым концом обращенного вверх, и имеет примыкающий к нижней части поршня расположенный в его полости по оси цилиндрический элемент 17, образующий кольцевую полость 18 между ним и боковой стенкой 40 поршня, выемка 5 для штока размещена в элементе 17 Боковая стенка поршня образована тремя участками Средний участок Берут в руки шприц, опираясь пальцами на буртики 9 цилиндра 1, нажимают на шляпку 7, опускают поршень 3 в нижнее положение, надевают иглу на канюлю 2 и, поджимая, набирают лекарство В предложенном шприце уплотнение достигается по всей длине хода поршня в обоих направлениях, при этом уплотнение полностью сохраняется и при возможном изгибе штока поршня при инъекции. Выполнение штока и поршня разъемными обеспечивает высокую технологичность сборки шприца. Так как шток поршня можно легко удалить, в цилиндре шприца можно транспортировать, например, пробы крови, не нарушая при этом ее стерильности. Формула изобретения 1. Пластмассовый шприц одноразового пользования, содержащий цилиндр с коническим наконечником для насадки канюли, размещенный в цилиндре поршень из эластичного материала со штоком установлен в цилиндре с зазором с возможностью разъема со штоком, имеющим цилиндрическую выемку для штока, крышку, включающую диск с центральным отверстием для штока с двумя коаксиально расположенными по обе стороны диска цилиндрическими буртиками, внутренний из которых служит направляющей для штока и имеет длину, по крайней мере-равную максимальному диаметру штока, а внешний буртик контактирует со стенкой цилиндра, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности шприца, внешний буртик крышки установлен внутри цилиндра с натягом, образованным остаточной деформацией, и имеет выемку, а цилиндр-выступ для вхождения в выемку, поршень изготовлен из полиэтилена по форме колоколообразного тела вращения, открытым концом обращен19 выполнен цилиндрическим, а примыкающие к нему участки 20 и 21 выполнены рас- 45 ного вверх, и имеет примыкающий к нижней части поршня и расположенный в его полоходящимися от оси поршня, причем сти по оси цилиндрический элемент, обратолщина стенки участков 20 и 21 уменьшазующий кольцевую полость между ним и ется по направлению к торцам стенки. Цистенкой поршня, выемка для штока размелиндрический участок 19 имеет постоянную толщину и жесткость, превышающую жест- 50 щена в цилиндрическом элементе, боковая кость смежных с ним конических участков стенка поршня образована тремя участками, средний из которых выполнен цилинд20 и 21. Участок 21 имеет паз 22, а в цилинрическим, а примыкающие к нему участки дрическом элементе 17 Н5Д выемкой 5 вырасходящимися от оси поршня, причем толполнена полость 23, при этом диаметр выемки 5 больше, чем диаметр полости 23. 55 щина стенки этих двух участков выполнена уменьшающейся по направлению к торцам Полиэтилен, из которого изготовлен стенки, а цилиндрический участок имеет попоршень 3 может иметь твердость от 65 до стоянную толщину и жесткость, превышаю90 по Шору щую жесткость смежных с ним конических Шприцом пользуются следующим обраучастков зом. 6 1625319 2. Шприц п о п 1 , о т л и ч э ю щ и й с я тем, что полиэтилен, из которого из готовлен поршень, имеет твердость 65-90 по Шору. Фиг. 2 Фиг 3 Редактор Л Пчолинская Фиг. к Составитель Р Станина Техред М Моргентал Корректор т Малец Заказ 204 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж-35, Раушская нзб 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул Гагарина, 101
