Ролик для теплової обробки довгомірного формованого матеріалу

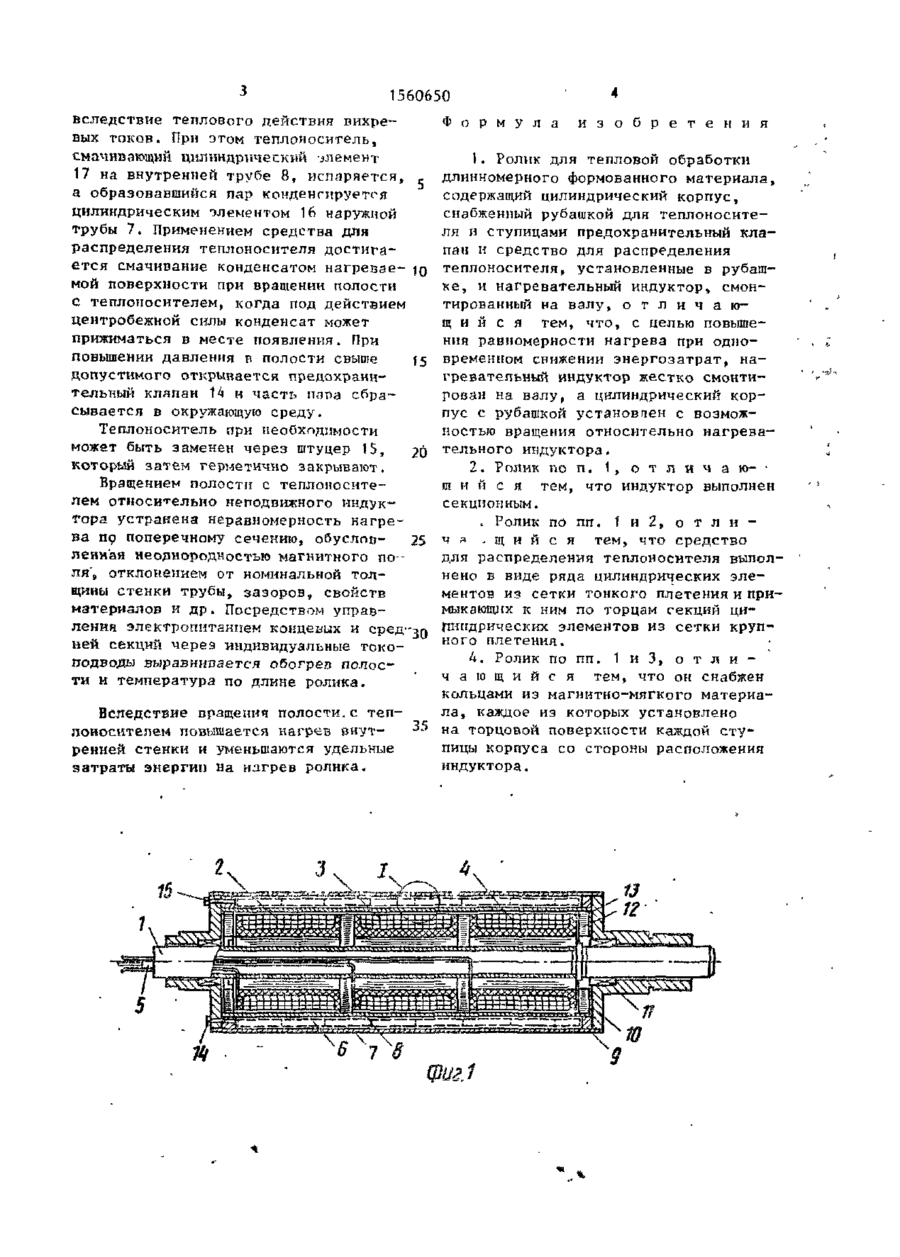

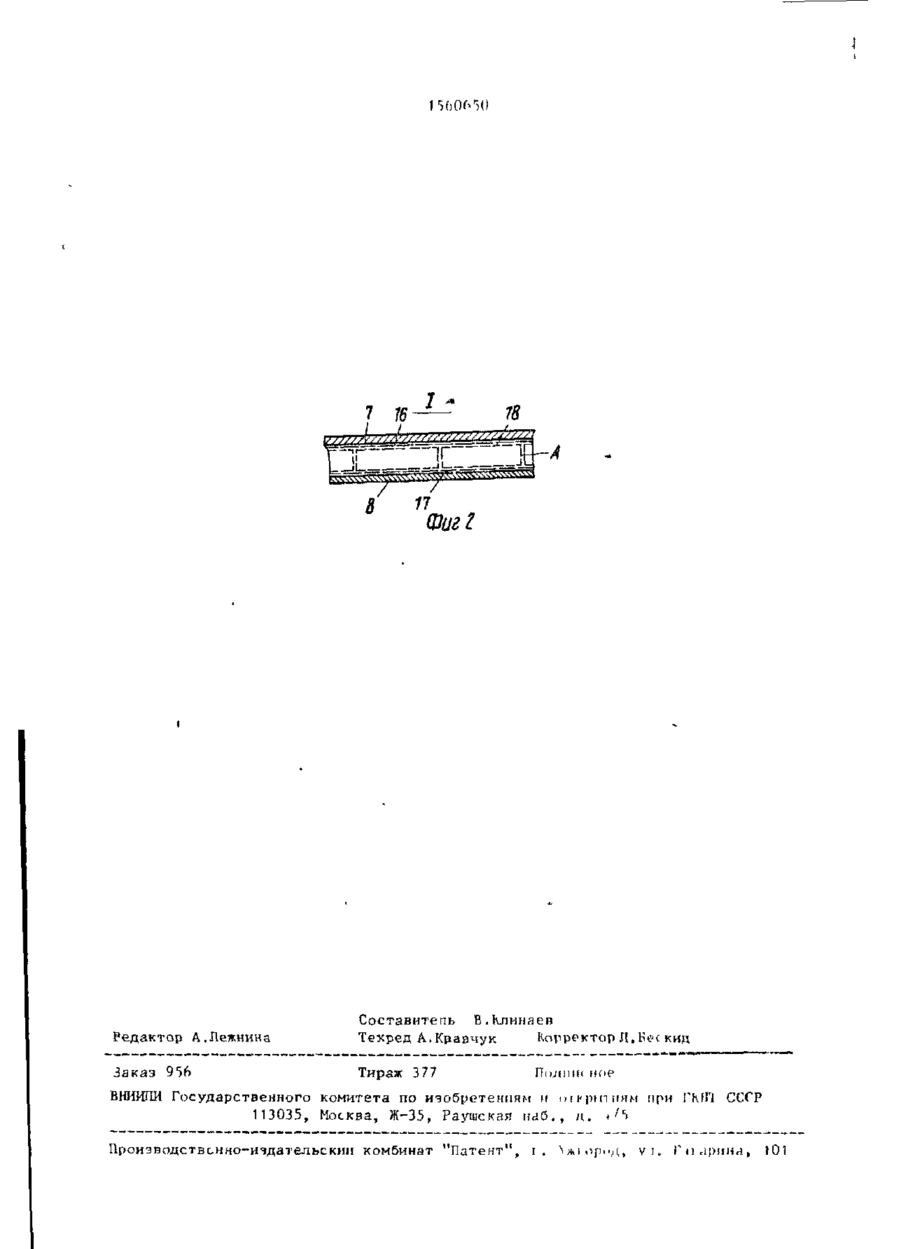

Изобретение относится к устройствам для тепловой обработки длинномерных формовочных материалов и позволяет повысить равномерность нагрева при одновременном снижении энергозатрат за счет жесткого монтажа индуктора на валу и установки цилиндрического корпуса с рубашкой с возможностью вращегия относительно индуктора. '& Изобретение относится к устройствам для тепловой обработки длинномерных формованных материалов. Целью изобретения является повышение равномерности кагревз при одновременном снижении энергозатрат. На фиг. 1 представлен предлагаемый ролик, разрез; на фиг. 2 - узел I на ф"иг. 1 (средство для распределения теплоносителя). Ролик (фиг. 1) состоит из вала 1, на котором установлен нагревательный индуктор из трех секций 2,3 и 4 с индивидуальными токоподводами 5. Корпус с рубашкой 6, заполненной теплоносителем, состоит из наружной 7 и внутренней S труб с кольцами 9 на торцах и установлен в ступицах 10. Между ступицами 10 и валом размещены подшипники 11. На торце каждой ступицы 10 со стороны индуктора установлено кольцо- 12 из магнитно-мягкого материала, отделенное oi ступицы теплоизоляционной прокладка^, 13 « Рубашка корпуса снабжена предохранительным клапаном 14 и штуцерами 15 для наполнения ее теплоносителем и средством для расгледепения теплоносителя (фиг, 2 ) , выиол іеняьім в виде ряда цилиндрических эгтементов из сетки тонкого плетения и примыкающих к ним по торцам колец из сетки крупного плетения. Цилиндрические элементы 16 и 17 из сетки тонкого плетения прижаты к расположенным друг напротив друга поверхностям наружной 7 и внутренней 8 труб соответственно. Секции 18 из сетки крупного плетения прижаты по цилиндрическим поверхностям к сетке тонкого нгтетенич и по торцам А между собой. Ролик работает спедующим образом. Электрический ток подается на секции 2, 3 и 4 индуктора? с помощью которого создается переменное магнитІное поле. Внутренняя труба 8 из немагнитного материала нагревается 1560650 вследствие теплового действия вихревых токов. При этом теплоноситель, смачивающий цилиндрический элемент 17 на внутренней трубе 8, испаряется, а образовавшийся пар конденсируется цилиндрическим элементом 16 наружной трубы 7. Применением средства для распределения теплоносителя достигается смачивание конденсатом нагревае- jp мой поверхности при вращении полости с теплоносителем, когда под действием центробежной силы конденсат может прижиматься в месте появления. При повышении давлення в полости свыше f5 допустимого открывается предохранительный клапан 14 и часть папа сбрасывается в окружающую среду. Теплоноситель при необходимости может быть заменен через штуцер 15, 2Й который затем герметично закрывают. Вращением полости с теплоносителем относительно неподвижного индуктора устранена неравномерность нагрева по поперечному сечению, обуслпп25 пенная неолнородностъю магнитного поля', отклонением от номинальной толщины стенки трубы, зазоров, свойств материалов и др. Посредством управлення электропитанием концевых и сред-'-эг) ней секций через индивидуальные токоподводы выравнивается обогрев полости и температура по длине ролика. Ф о р м у л и з о б р е т е н и я 1. Ролик для тепловой обработки длинномерного формованного материала, содержащий цилиндрический корпус, снабженный рубашкой для теплоносителя и ступицами предохранительный клапан и средство для распределения теплоносителя, установленные в рубашке, и нагревательный индуктор, смонтированный на валу, о т л и ч а ю щ и й с я тем, что, с целью повышения равномерности нагрева при одновременном снижении энергозатрат, нагревательный индуктор жестко смонтирован на валу, а цилиндрический корпус с рубашкой установлен с возможностью вращения относительно нагревательного индуктора. 2. Ролик по п. 1, о т л и ч а ю - ш и й с я тем, что индуктор выполнен секционным. . Ролик по пп. I и 2, о т л и ч я . щ и й с я тем, что средство для распределения теплоносителя выполнено в виде ряда цилиндрических элементов из сетки тонкого плетения и примыкающих к ним по торцам секций ци~ їшндрических элементов из сетки крупного плетения. к. Ролик по пп. 1 и 3, о т л и ч а ю щ и й с я тем, что он снабжен кольцами из магнитно-мягкого материаВследствие вращения полости.с тепла, каждое из которых установлено лоносителем повышается нагрев внут^5 на торцовой поверхности каждой стуренней стенки и уменьшаются удельные пицы корпуса со стороны расположения затраты энергии на нагрев ролика. индуктора. і зД&^Еіазетдгайзяга'ааіг Ik і . _j J— І Ш J^_-__ j\ a\ X2ZBXZZ233SXSXaXJ2X£ 4^ Фиг І Редактор А.Лежннна Составитепь В.Клинаев Техред А.Кравчук Корректор Л.Кеч кид Заказ 956 Поліпи мое Тираж 377 ВНИИЛИ Государственного комитета по изобретениям и о іvpi п ним при ГКMl СССР 113035, Москва, Ж-35, Раушская н л б , , д . * !S Производственно-издательским комбинат "Патент", і. , vi. Гиарима, 101
