Бризкальний басейн

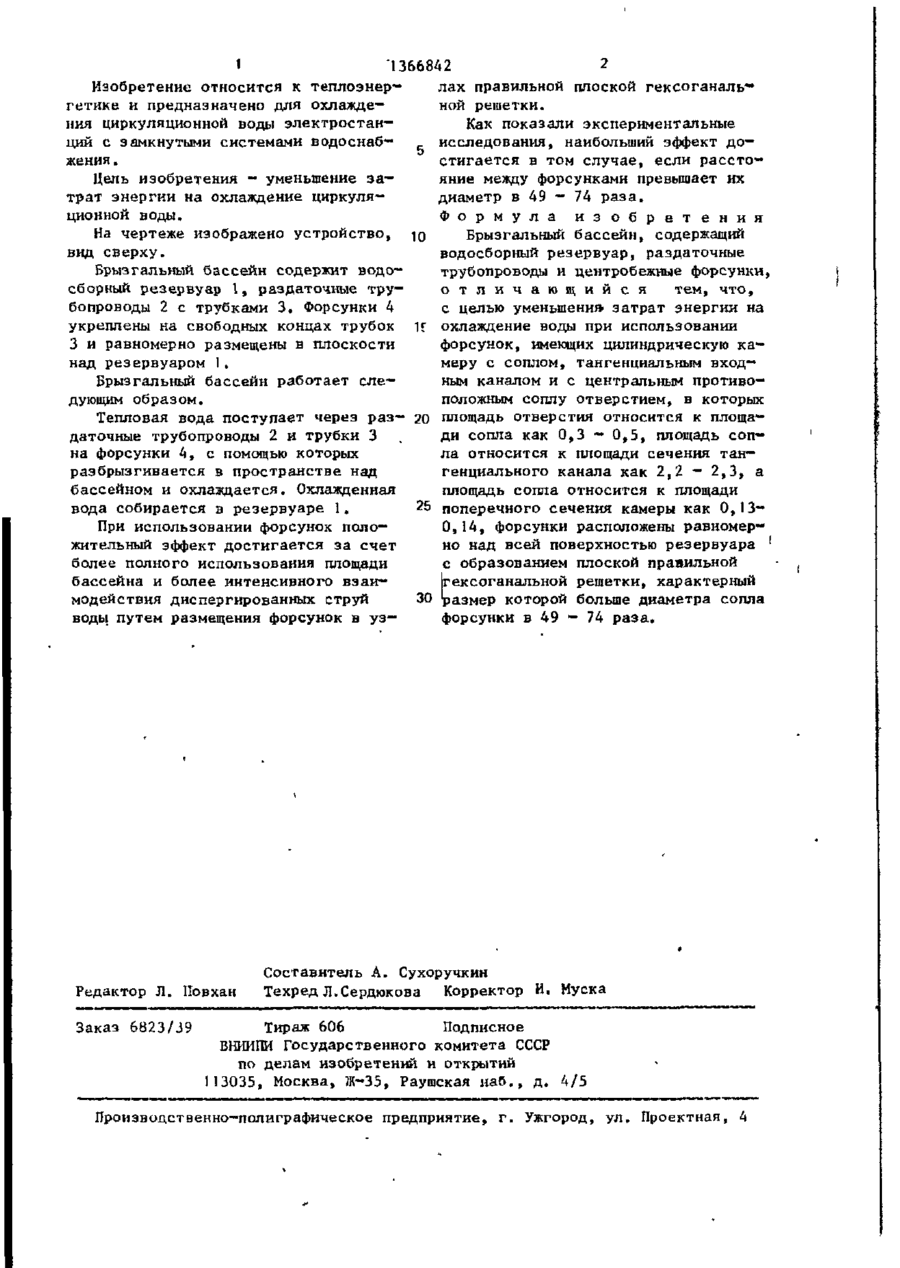

Изобретение предназначено для охлаждения циркуляционной воды электростанций с замкнутыми системами водоснабжения. Цель изобретения — уменьшение затрат энергии на охлаждение циркуляционной воды. Форсунки 4 имеют цилиндрическую камеру с соплом, тангенциальный входной канал и центральное противоположное соплу отверстие, площадь которого относится к площади сопла как 0,3 - 0,5. Площадь сопла относится к площади сечения канала как 2,2 - 2,3, а к площади сечения камеры как 0,13 — 0,14, Форсунки расположены равномерно над всей поверхностью резервуара с образованием плоской правильной гексоганальной решетки. Характерный размер решетки больше диаметра сопла форсунки в 49-74 раза. Положительный эффект достигается за счет более полного использования площади бассейна и более интенсивного взаимодействия диспергированных струй воды путем размещения форсунок в узлах правильной плоской гексоганальной решетки. 1 ил. ЛВКМ to Ч і 1 1 1366842 Изобретение относится к теплоэнерлах правильной плоской гексоганаль"" гетике и предназначено для охлажденой решетки. ния циркуляционной воды электростанКак показали экспериментальные ций с замкнутыми системами водоснаб- исследования, наибольший эффект д о жения . стигается в том случае, если р а с с т о Цель изобретения - уменьшение з а яние между форсунками превышает их трат энергии на охлаждение циркулядиаметр в 49 — 74 р а з а . ционной воды. Ф о р м у л а и з о б р е т е н и я Брызгальный бассейн, содержащий На чертеже изображено устройство, Ю вид сверху. водосборный резервуар, раздаточные Брызгальный бассейн содержит водотрубопроводы и центробежные форсунки, сборный резервуар 1, раздаточные труо т л и ч а ю щ и й с я тем, что, бопроводы 2 с трубками 3. Форсунки 4 с целью уменьшения, затрат энергии на укреплены на свободных концах трубок U охлаждение воды при использовании 3 и равномерно размещены в плоскости форсунок, имеющих цилиндрическую к а над резервуаром 1. меру с соплом, тангенциальным входным каналом и с центральным противоБрызгальный бассейн работает с л е положным соплу отверстием, в которых дующим образом. Тепловая вода поступает через р а з - 20 площадь отверстия относится к площади сопла как 0,3 - 0 , 5 , площадь сопдаточные трубопроводы 2 и трубки 3 ла относится к площади сечения танна форсунки 4, с помощью которых генциального канала как 2,2 — 2 , 3 , а разбрызгивается в пространстве над площадь сопла относится к площади бассейном и охлаждается. Охлажденная вода собирается в резервуаре 1. 25 поперечного сечения камеры как 0 , 1 3 0,14, форсунки расположены равномерПри использовании форсунок полоно над всей поверхностью резервуара ! жительный эффект достигается за счет с образованием плоской правильной более полного использования площади Ігексоганальной решетки, характерный бассейна и более интенсивного в з а и модействия диспергированных струй 30 размер которой больше диаметра сопла воды путем размещения форсунок в у з форсунки в 49 — 74 р а з а . Редактор Л. Новхан Заказ 6823/J9 Составитель А. Сухоручкин Техред Л.Сердюкова Корректор И. Муска Тираж 606 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская и а б . , д . 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
