Газовий колектор агломашини

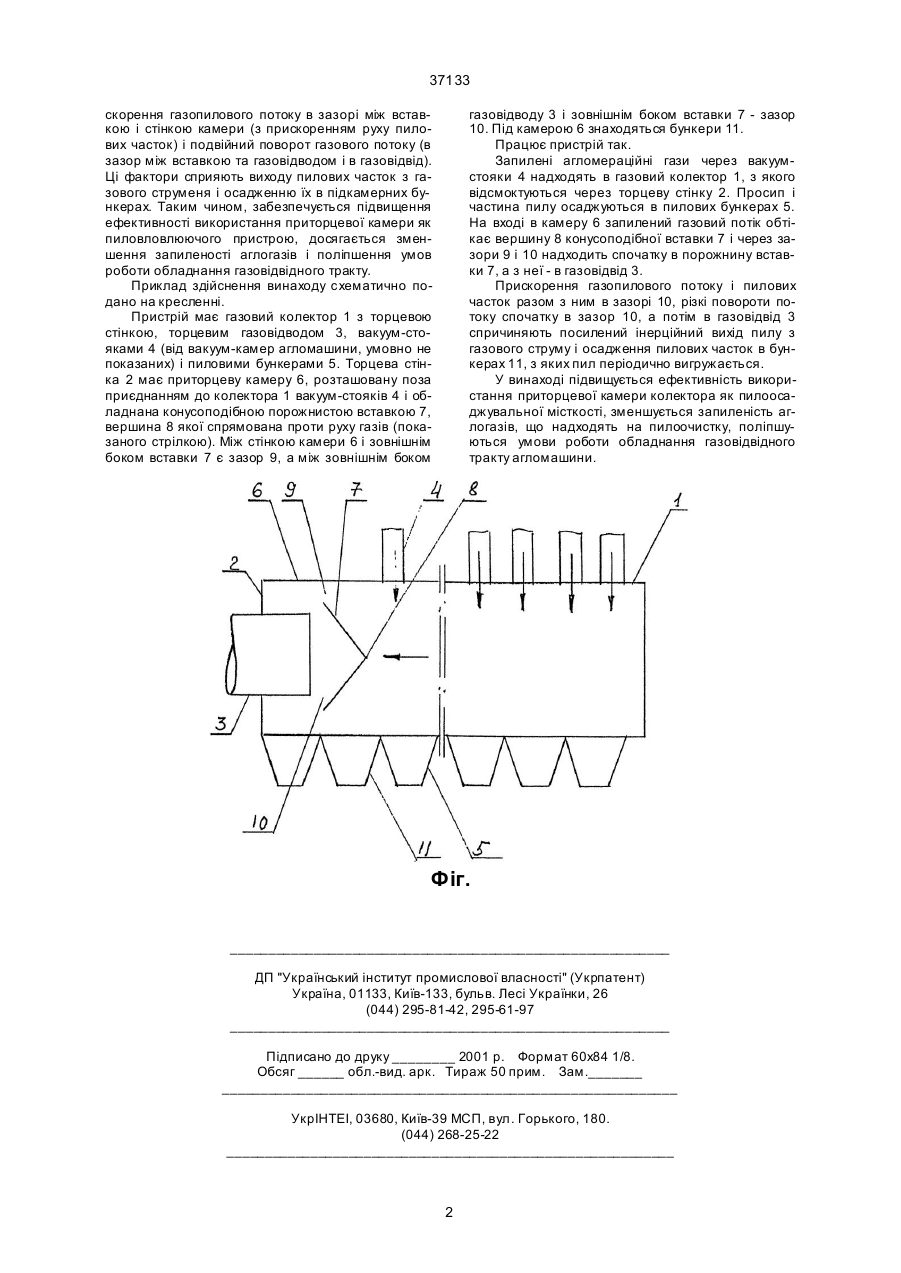

Газовий колектор агломашини, який має торцевий газовідвід і приторцеву камеру з підкамерними бункерами, який відрізняється тим, що приторцева камера обладнана конусоподібною порожнистою вставкою з вершиною, спрямованою проти напрямку руху газів, з зазорами уздовж периметра між стінкою камери і зовнішнім боком вставки та між зовнішнім боком газовідводу і внутрішнім боком вставки. (19) (21) 2000031685 (22) 24.03.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Танай Віктор Петрович, Гармаш Микола Іларіонович, Комірний Віталій Анатолійович, Базарний Валентин Данилович, Кучук Віктор Дмитрович, Ма ханько Анатолій Васильович, Серебряник Григорій Ісаакович, Грушевський Михайло Олександрович, Савченко Олександр Васильович 37133 скорення газопилового потоку в зазорі між вставкою і стінкою камери (з прискоренням руху пилових часток) і подвійний поворот газового потоку (в зазор між вставкою та газовідводом і в газовідвід). Ці фактори сприяють виходу пилових часток з газового струменя і осадженню їх в підкамерних бункерах. Таким чином, забезпечується підвищення ефективності використання приторцевої камери як пиловловлюючого пристрою, досягається зменшення запиленості аглогазів і поліпшення умов роботи обладнання газовідвідного тракту. Приклад здійснення винаходу схематично подано на кресленні. Пристрій має газовий колектор 1 з торцевою стінкою, торцевим газовідводом 3, вакуум-стояками 4 (від вакуум-камер агломашини, умовно не показаних) і пиловими бункерами 5. Торцева стінка 2 має приторцеву камеру 6, розташовану поза приєднанням до колектора 1 вакуум-стояків 4 і обладнана конусоподібною порожнистою вставкою 7, вершина 8 якої спрямована проти руху газів (показаного стрілкою). Між стінкою камери 6 і зовнішнім боком вставки 7 є зазор 9, а між зовнішнім боком газовідводу 3 і зовнішнім боком вставки 7 - зазор 10. Під камерою 6 знаходяться бункери 11. Працює пристрій так. Запилені агломераційні гази через вакуумстояки 4 надходять в газовий колектор 1, з якого відсмоктуються через торцеву стінку 2. Просип і частина пилу осаджуються в пилових бункерах 5. На вході в камеру 6 запилений газовий потік обтікає вершину 8 конусоподібної вставки 7 і через зазори 9 і 10 надходить спочатку в порожнину вставки 7, а з неї - в газовідвід 3. Прискорення газопилового потоку і пилових часток разом з ним в зазорі 10, різкі повороти потоку спочатку в зазор 10, а потім в газовідвід 3 спричиняють посилений інерційний вихід пилу з газового струму і осадження пилових часток в бункерах 11, з яких пил періодично вигружається. У винаході підвищується ефективність використання приторцевої камери колектора як пилоосаджувальної місткості, зменшується запиленість аглогазів, що надходять на пилоочистку, поліпшуються умови роботи обладнання газовідвідного тракту агломашини. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
