Виконавчий механізм віброустановки

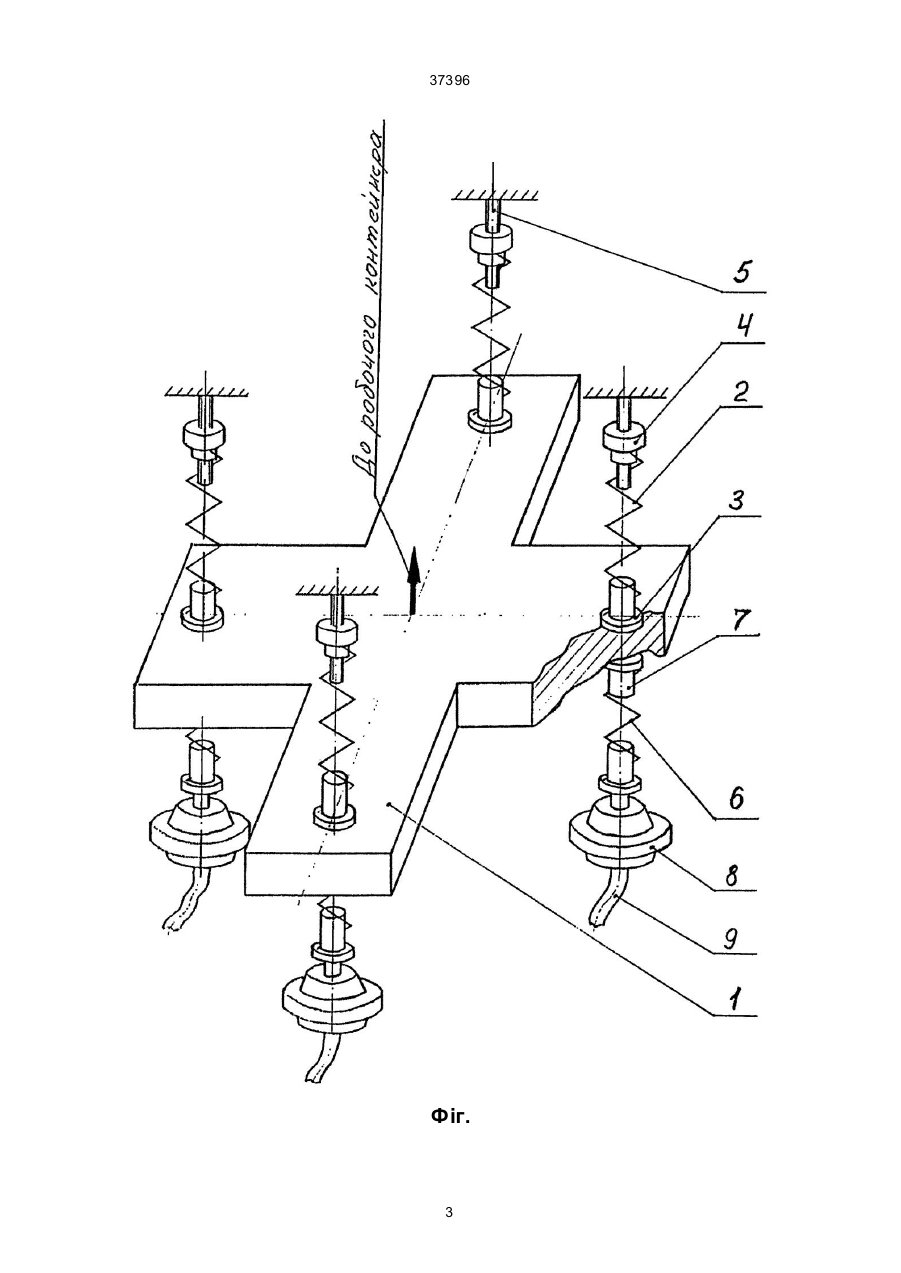

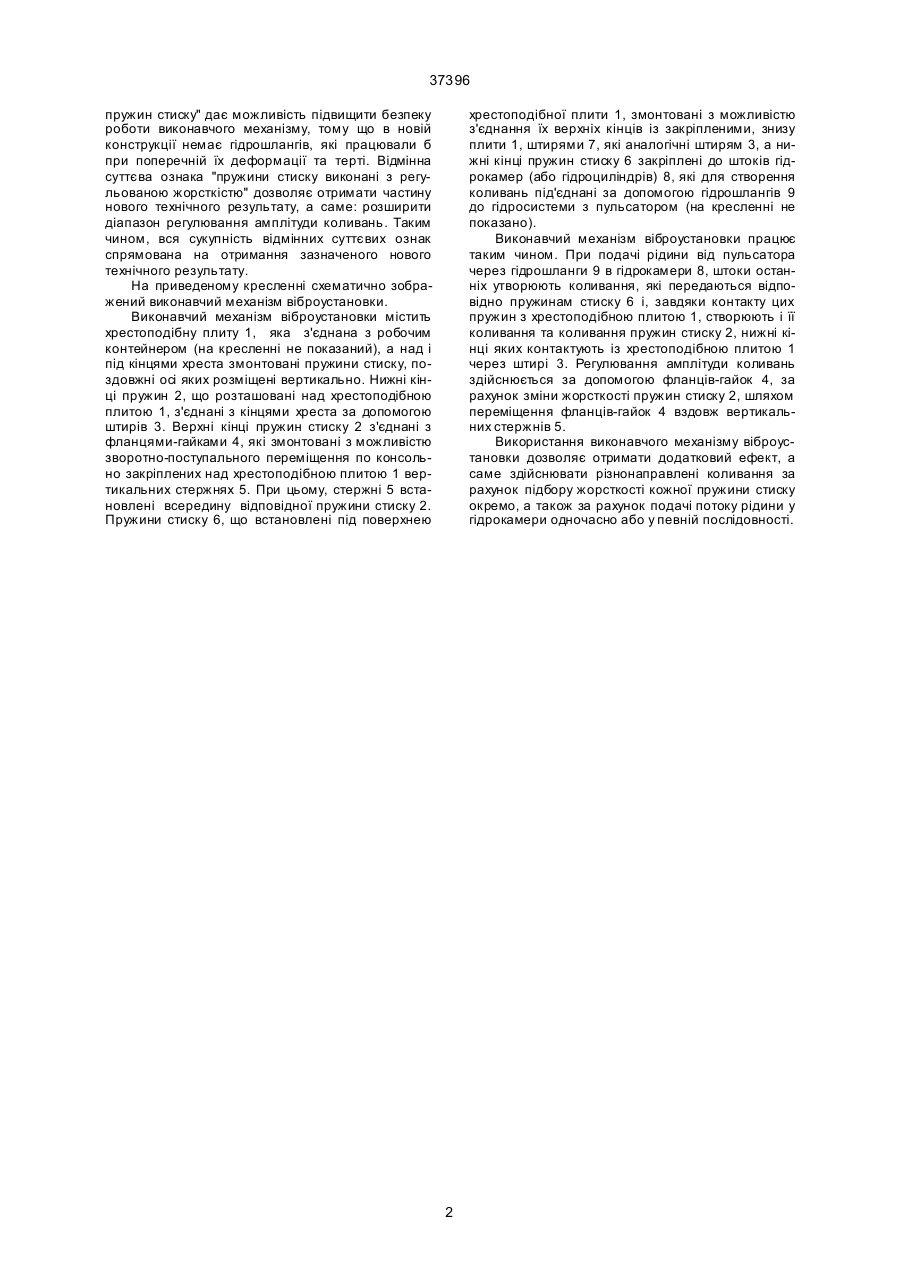

Виконавчий механізм віброустановки, що містить зв'язану з робочим контейнером хрестоподіб 37396 пружин стиску" дає можливість підвищити безпеку роботи виконавчого механізму, тому що в новій конструкції немає гідрошлангів, які працювали б при поперечній їх деформації та терті. Відмінна суттєва ознака "пружини стиску виконані з регульованою жорсткістю" дозволяє отримати частину нового технічного результату, а саме: розширити діапазон регулювання амплітуди коливань. Таким чином, вся сукупність відмінних суттєвих ознак спрямована на отримання зазначеного нового технічного результату. На приведеному кресленні схематично зображений виконавчий механізм віброустановки. Виконавчий механізм віброустановки містить хрестоподібну плиту 1, яка з'єднана з робочим контейнером (на кресленні не показаний), а над і під кінцями хреста змонтовані пружини стиску, поздовжні осі яких розміщені вертикально. Нижні кінці пружин 2, що розташовані над хрестоподібною плитою 1, з'єднані з кінцями хреста за допомогою штирів 3. Верхні кінці пружин стиску 2 з'єднані з фланцями-гайками 4, які змонтовані з можливістю зворотно-поступального переміщення по консольно закріплених над хрестоподібною плитою 1 вертикальних стержнях 5. При цьому, стержні 5 встановлені всередину відповідної пружини стиску 2. Пружини стиску 6, що встановлені під поверхнею хрестоподібної плити 1, змонтовані з можливістю з'єднання їх верхніх кінців із закріпленими, знизу плити 1, штирями 7, які аналогічні штирям 3, а нижні кінці пружин стиску 6 закріплені до штоків гідрокамер (або гідроциліндрів) 8, які для створення коливань під'єднані за допомогою гідрошлангів 9 до гідросистеми з пульсатором (на кресленні не показано). Виконавчий механізм віброустановки працює таким чином. При подачі рідини від пульсатора через гідрошланги 9 в гідрокамери 8, штоки останніх утворюють коливання, які передаються відповідно пружинам стиску 6 і, завдяки контакту цих пружин з хрестоподібною плитою 1, створюють і її коливання та коливання пружин стиску 2, нижні кінці яких контактують із хрестоподібною плитою 1 через штирі 3. Регулювання амплітуди коливань здійснюється за допомогою фланців-гайок 4, за рахунок зміни жорсткості пружин стиску 2, шляхом переміщення фланців-гайок 4 вздовж вертикальних стержнів 5. Використання виконавчого механізму віброустановки дозволяє отримати додатковий ефект, а саме здійснювати різнонаправлені коливання за рахунок підбору жорсткості кожної пружини стиску окремо, а також за рахунок подачі потоку рідини у гідрокамери одночасно або у певній послідовності. 2 37396 Фіг. 3 37396 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
