Затискний транспортер льонозбирального комбайна

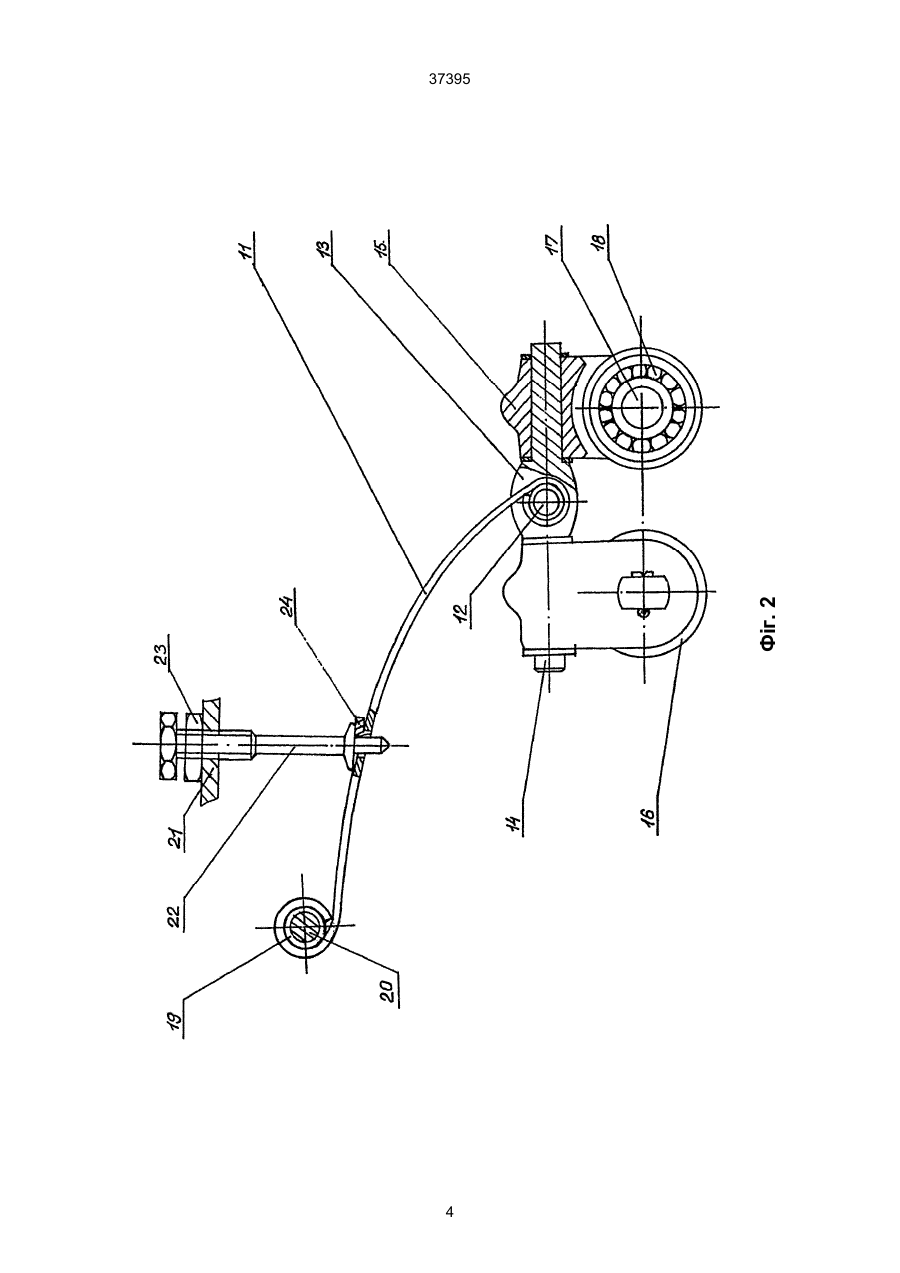

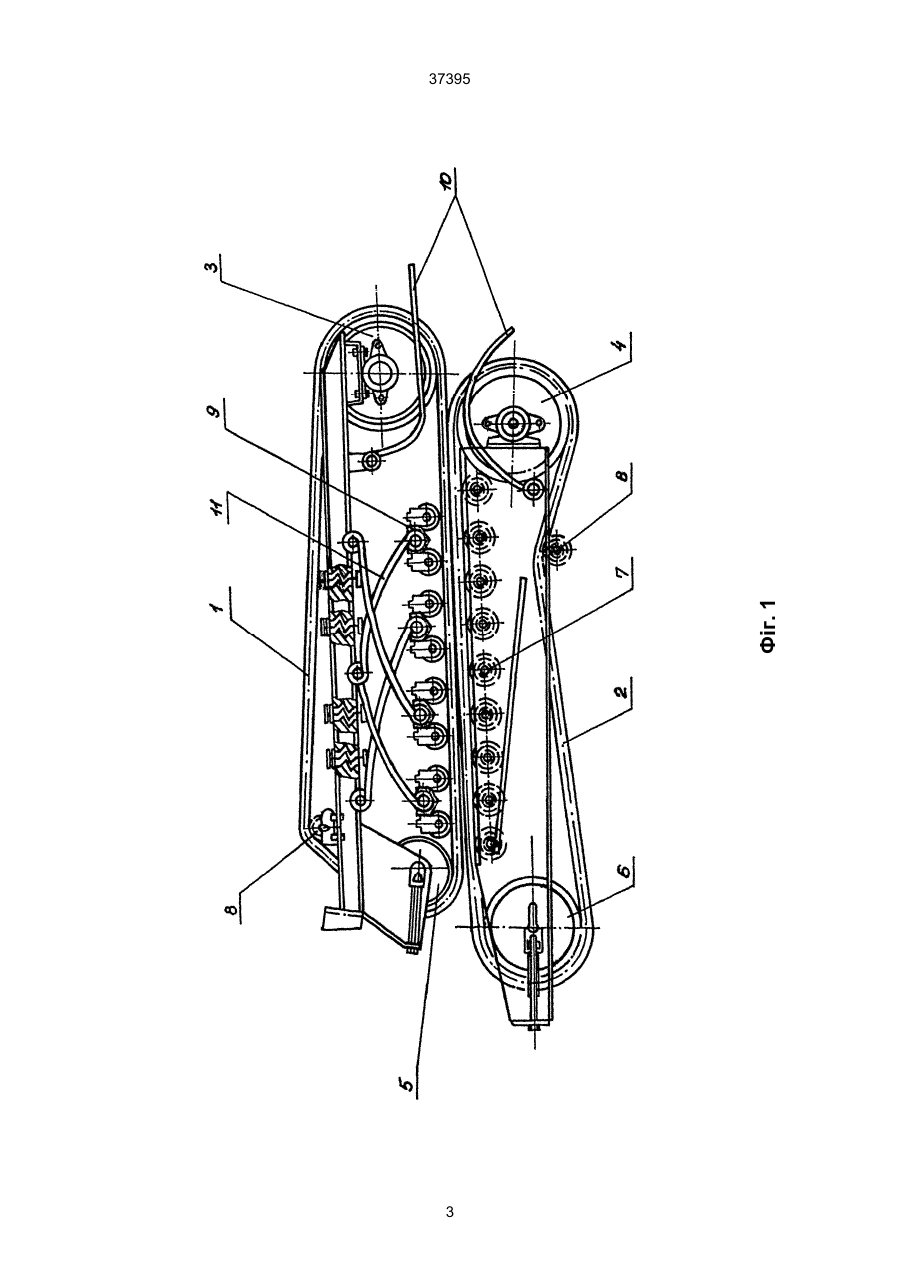

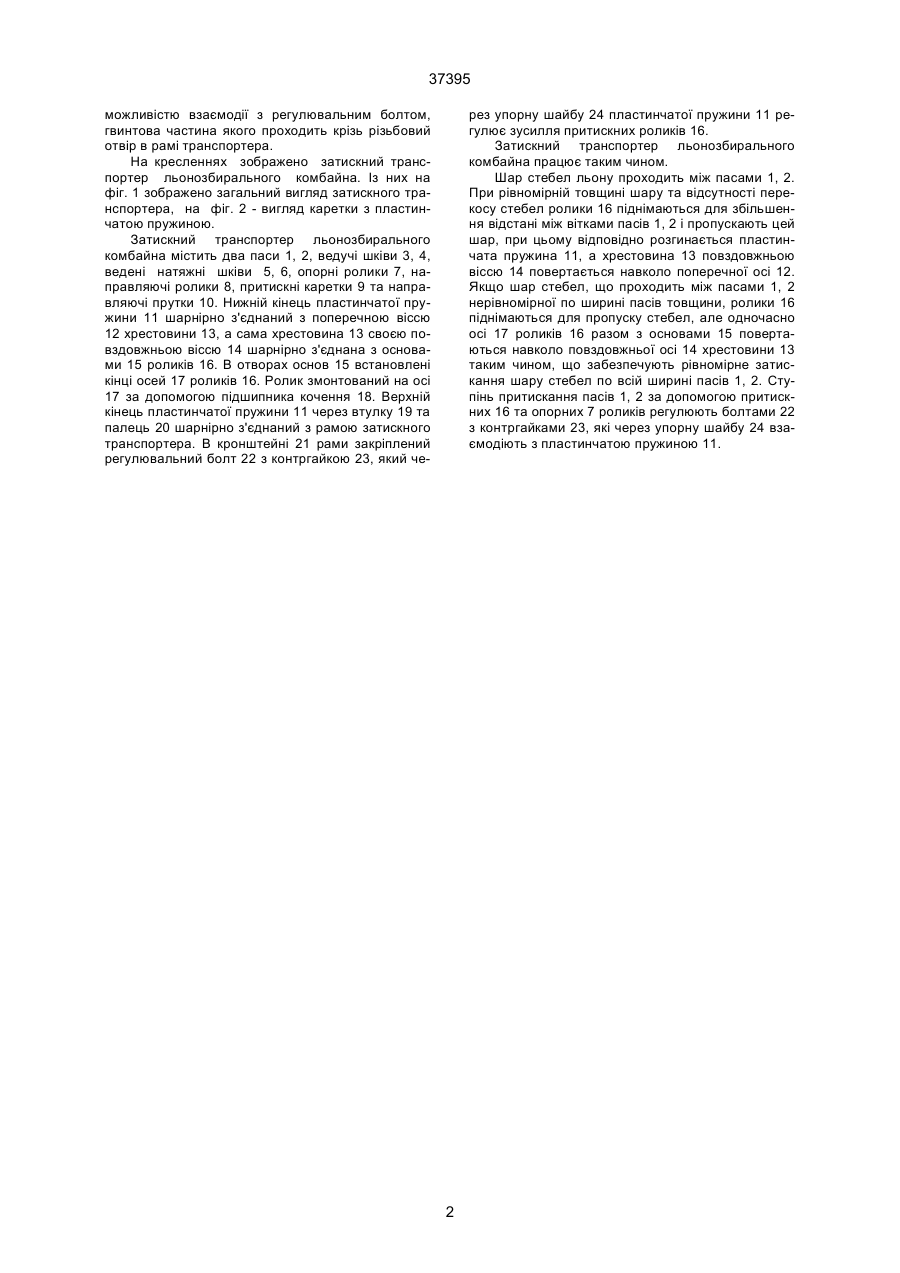

Затискний транспортер льонозбирального комбайна, що містить раму із встановленими на ній у технологічній послідовності двома спареними 37395 можливістю взаємодії з регулювальним болтом, гвинтова частина якого проходить крізь різьбовий отвір в рамі транспортера. На кресленнях зображено затискний транспортер льонозбирального комбайна. Із них на фіг. 1 зображено загальний вигляд затискного транспортера, на фіг. 2 - вигляд каретки з пластинчатою пружиною. Затискний транспортер льонозбирального комбайна містить два паси 1, 2, ведучі шківи 3, 4, ведені натяжні шківи 5, 6, опорні ролики 7, направляючі ролики 8, притискні каретки 9 та направляючі прутки 10. Нижній кінець пластинчатої пружини 11 шарнірно з'єднаний з поперечною віссю 12 хрестовини 13, а сама хрестовина 13 своєю повздовжньою віссю 14 шарнірно з'єднана з основами 15 роликів 16. В отворах основ 15 встановлені кінці осей 17 роликів 16. Ролик змонтований на осі 17 за допомогою підшипника кочення 18. Верхній кінець пластинчатої пружини 11 через втулку 19 та палець 20 шарнірно з'єднаний з рамою затискного транспортера. В кронштейні 21 рами закріплений регулювальний болт 22 з контргайкою 23, який че рез упорну шайбу 24 пластинчатої пружини 11 регулює зусилля притискних роликів 16. Затискний транспортер льонозбирального комбайна працює таким чином. Шар стебел льону проходить між пасами 1, 2. При рівномірній товщині шару та відсутності перекосу стебел ролики 16 піднімаються для збільшення відстані між вітками пасів 1, 2 і пропускають цей шар, при цьому відповідно розгинається пластинчата пружина 11, а хрестовина 13 повздовжньою віссю 14 повертається навколо поперечної осі 12. Якщо шар стебел, що проходить між пасами 1, 2 нерівномірної по ширині пасів товщини, ролики 16 піднімаються для пропуску стебел, але одночасно осі 17 роликів 16 разом з основами 15 повертаються навколо повздовжньої осі 14 хрестовини 13 таким чином, що забезпечують рівномірне затискання шару стебел по всій ширині пасів 1, 2. Ступінь притискання пасів 1, 2 за допомогою притискних 16 та опорних 7 роликів регулюють болтами 22 з контргайками 23, які через упорну шайбу 24 взаємодіють з пластинчатою пружиною 11. 2 Фіг. 1 37395 3 Фіг. 2 37395 4 37395 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
