Цільовий малокаліберний 5,6-мм однозарядний пістолет ольнева

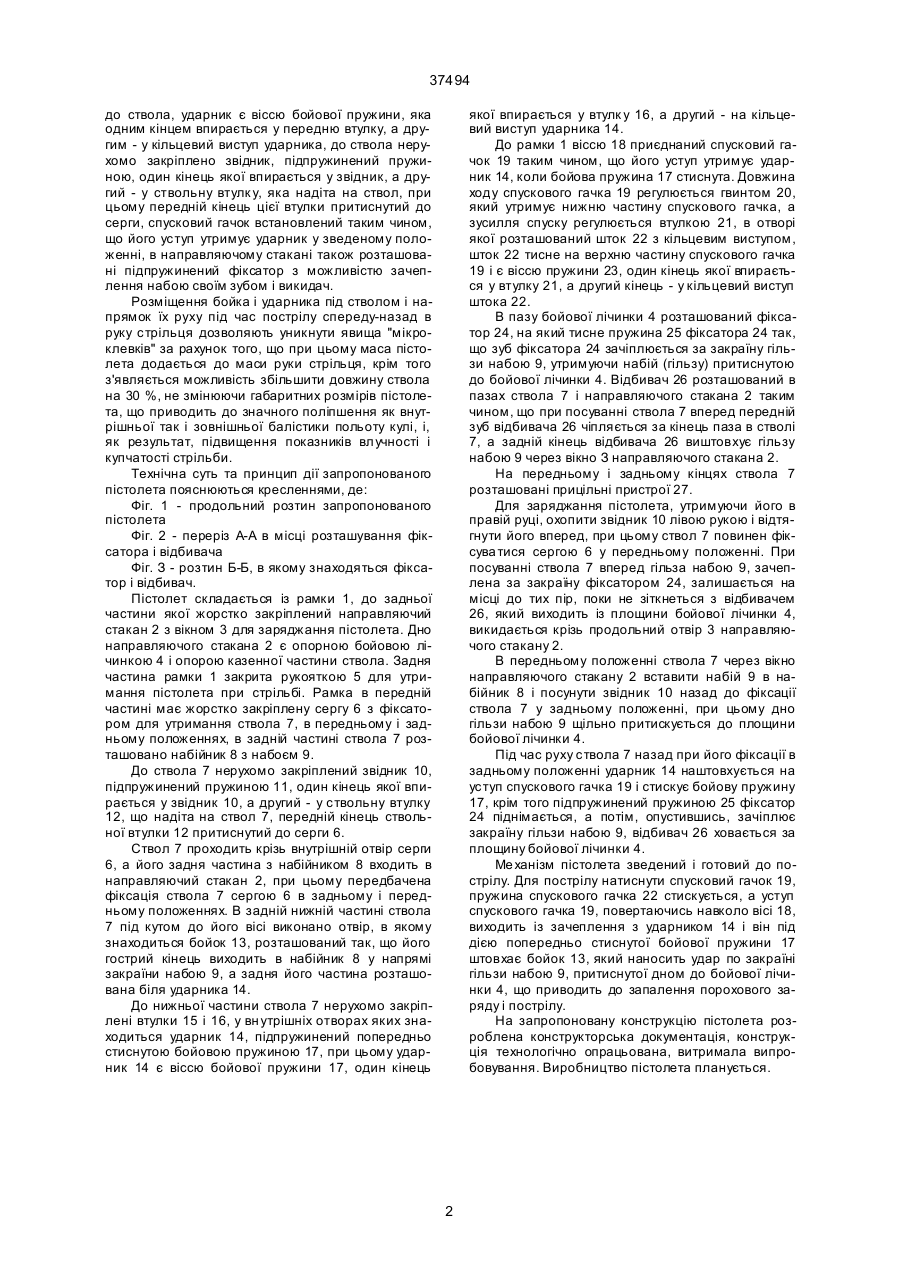

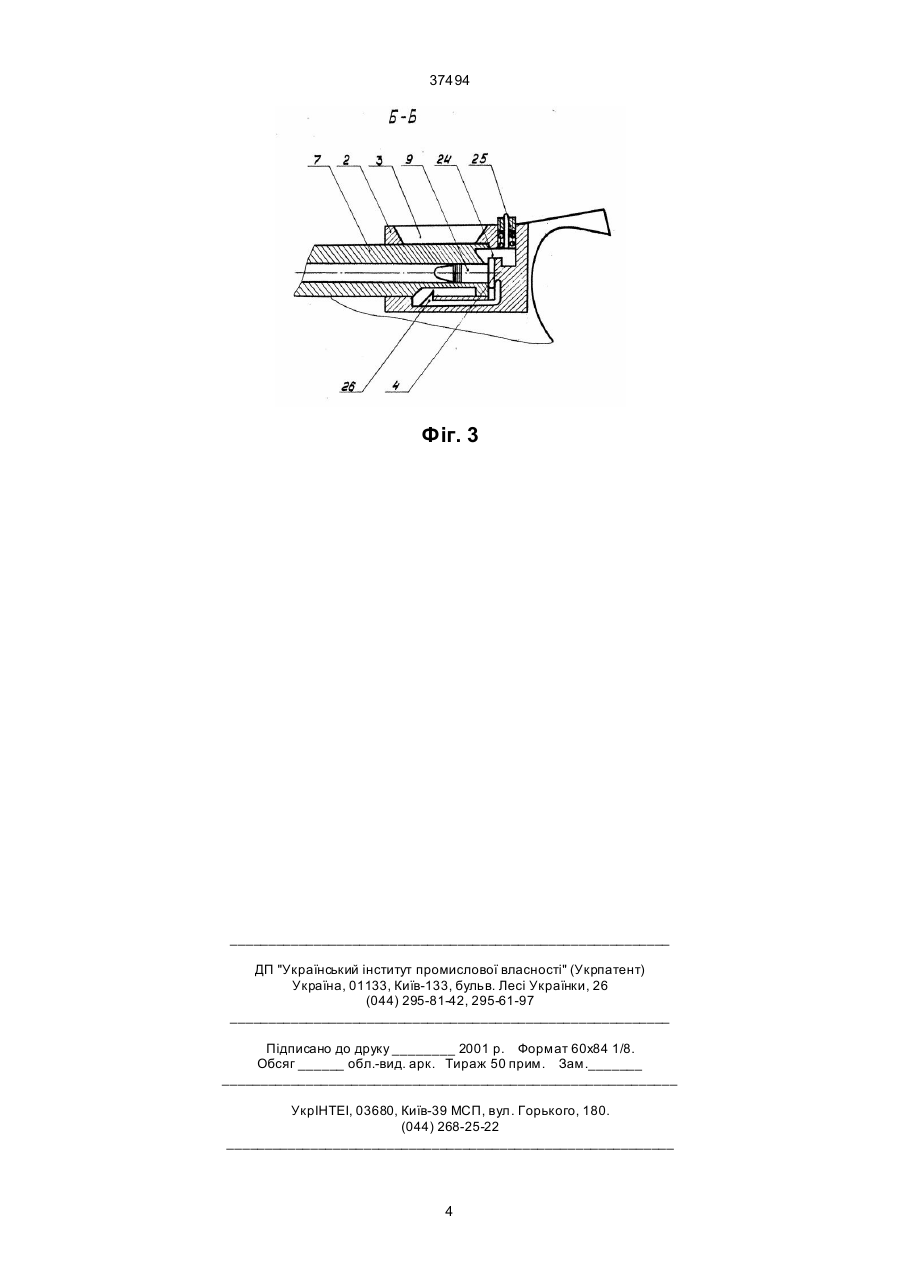

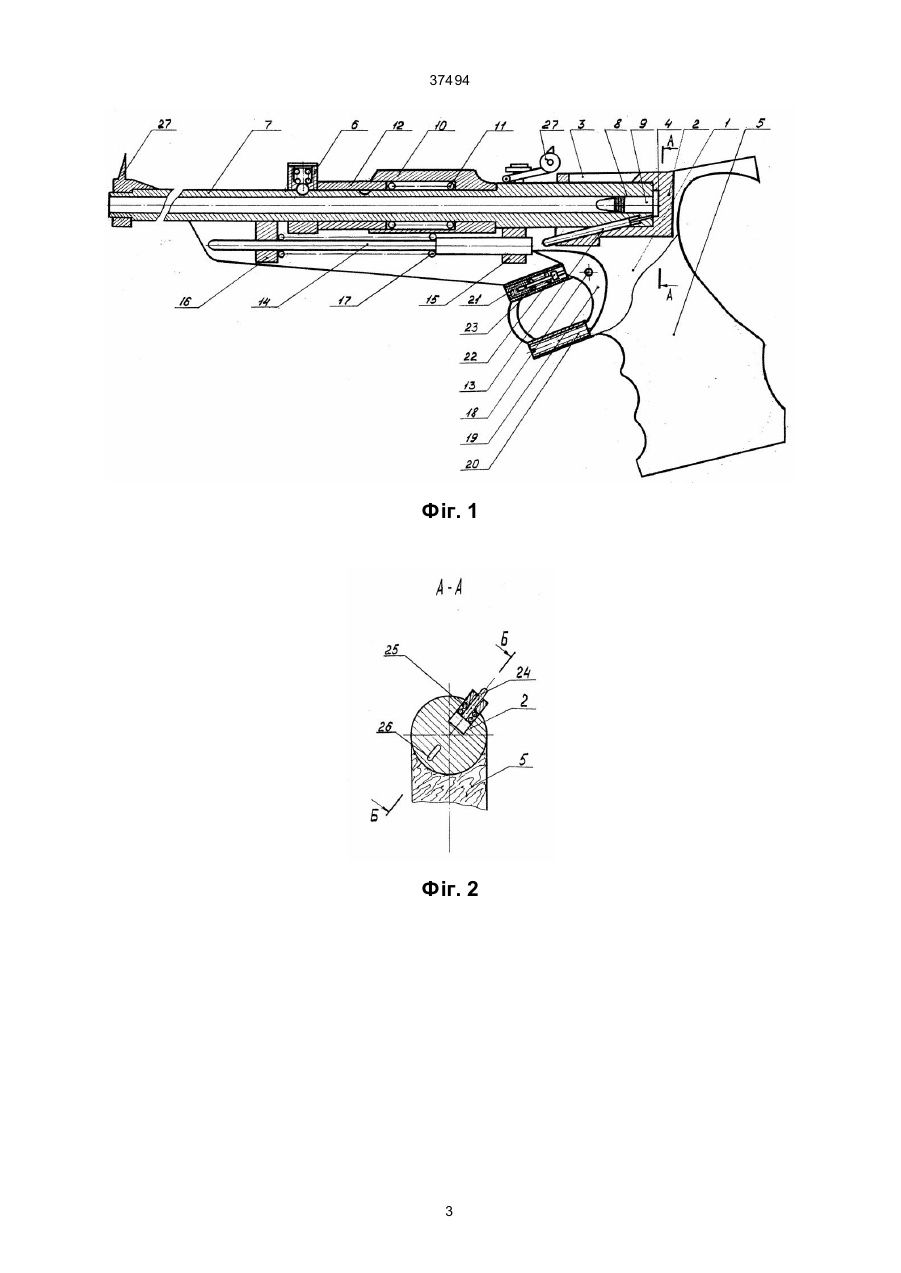

Цільовий малокаліберний 5,6-мм однозарядний пістолет, що містить рамку, рукоятку, ствол з набійником, ударник, бойок, бойову пружину, спусковий гачок, звідник і прицільні пристрої, який відрізняється тим, що має направляючий стакан, жорстко закріплений до рамки у задній її частині, у верхній частині направляючого стакана розташовано вікно для заряджання (викиду) набою, а дно направляючого стакана є бойовою лічинкою і опорою казенної частини ствола, сергу з фіксатором ствола, яка жорстко закріплена до рамки в передній її частині, при цьому ствол проходить крізь 37494 до ствола, ударник є віссю бойової пружини, яка одним кінцем впирається у передню втулку, а другим - у кільцевий виступ ударника, до ствола нерухомо закріплено звідник, підпружинений пружиною, один кінець якої впирається у звідник, а другий - у ствольну втулк у, яка надіта на ствол, при цьому передній кінець цієї втулки притиснутий до серги, спусковий гачок встановлений таким чином, що його уступ утримує ударник у зведеному положенні, в направляючому стакані також розташовані підпружинений фіксатор з можливістю зачеплення набою своїм зубом і викидач. Розміщення бойка і ударника під стволом і напрямок їх руху під час пострілу спереду-назад в руку стрільця дозволяють уникнути явища "мікроклевків" за рахунок того, що при цьому маса пістолета додається до маси руки стрільця, крім того з'являється можливість збільшити довжину ствола на 30 %, не змінюючи габаритних розмірів пістолета, що приводить до значного поліпшення як внутрішньої так і зовнішньої балістики польоту кулі, і, як результат, підвищення показників влучності і купчатості стрільби. Технічна суть та принцип дії запропонованого пістолета пояснюються кресленнями, де: Фіг. 1 - продольний розтин запропонованого пістолета Фіг. 2 - переріз А-А в місці розташування фіксатора і відбивача Фіг. З - розтин Б-Б, в якому знаходяться фіксатор і відбивач. Пістолет складається із рамки 1, до задньої частини якої жорстко закріплений направляючий стакан 2 з вікном 3 для заряджання пістолета. Дно направляючого стакана 2 є опорною бойовою лічинкою 4 і опорою казенної частини ствола. Задня частина рамки 1 закрита рукояткою 5 для утримання пістолета при стрільбі. Рамка в передній частині має жорстко закріплену сергу 6 з фіксатором для утримання ствола 7, в передньому і задньому положеннях, в задній частині ствола 7 розташовано набійник 8 з набоєм 9. До ствола 7 нерухомо закріплений звідник 10, підпружинений пружиною 11, один кінець якої впирається у звідник 10, а другий - у ствольну втулку 12, що надіта на ствол 7, передній кінець ствольної втулки 12 притиснутий до серги 6. Ствол 7 проходить крізь внутрішній отвір серги 6, а його задня частина з набійником 8 входить в направляючий стакан 2, при цьому передбачена фіксація ствола 7 сергою 6 в задньому і передньому положеннях. В задній нижній частині ствола 7 під кутом до його вісі виконано отвір, в якому знаходиться бойок 13, розташований так, що його гострий кінець виходить в набійник 8 у напрямі закраїни набою 9, а задня його частина розташована біля ударника 14. До нижньої частини ствола 7 нерухомо закріплені втулки 15 і 16, у вн утрішніх отворах яких знаходиться ударник 14, підпружинений попередньо стиснутою бойовою пружиною 17, при цьому ударник 14 є віссю бойової пружини 17, один кінець якої впирається у втулк у 16, а другий - на кільцевий виступ ударника 14. До рамки 1 віссю 18 приєднаний спусковий гачок 19 таким чином, що його уступ утримує ударник 14, коли бойова пружина 17 стиснута. Довжина ходу спускового гачка 19 регулюється гвинтом 20, який утримує нижню частину спускового гачка, а зусилля спуску регулюється втулкою 21, в отворі якої розташований шток 22 з кільцевим виступом, шток 22 тисне на верхню частину спускового гачка 19 i є віссю пружини 23, один кінець якої впирається у втулку 21, а другий кінець - у кільцевий виступ штока 22. В пазу бойової лічинки 4 розташований фіксатор 24, на який тисне пружина 25 фіксатора 24 так, що зуб фіксатора 24 зачіплюється за закраїну гільзи набою 9, утримуючи набій (гільзу) притиснутою до бойової лічинки 4. Відбивач 26 розташований в пазах ствола 7 і направляючого стакана 2 таким чином, що при посуванні ствола 7 вперед передній зуб відбивача 26 чіпляється за кінець паза в стволі 7, а задній кінець відбивача 26 виштовхує гільзу набою 9 через вікно З направляючого стакана 2. На передньому і задньому кінцях ствола 7 розташовані прицільні пристрої 27. Для заряджання пістолета, утримуючи його в правій руці, охопити звідник 10 лівою рукою і відтягнути його вперед, при цьому ствол 7 повинен фіксува тися сергою 6 у передньому положенні. При посуванні ствола 7 вперед гільза набою 9, зачеплена за закраїну фіксатором 24, залишається на місці до тих пір, поки не зіткнеться з відбивачем 26, який виходить із площини бойової лічинки 4, викидається крізь продольний отвір 3 направляючого стакану 2. В передньому положенні ствола 7 через вікно направляючого стакану 2 вставити набій 9 в набійник 8 і посунути звідник 10 назад до фіксації ствола 7 у задньому положенні, при цьому дно гільзи набою 9 щільно притискується до площини бойової лічинки 4. Під час руху ствола 7 назад при його фіксації в задньому положенні ударник 14 наштовхується на уступ спускового гачка 19 і стискує бойову пружину 17, крім того підпружинений пружиною 25 фіксатор 24 піднімається, а потім, опустившись, зачіплює закраїну гільзи набою 9, відбивач 26 ховається за площину бойової лічинки 4. Ме ханізм пістолета зведений і готовий до пострілу. Для пострілу натиснути спусковий гачок 19, пружина спускового гачка 22 стискується, а уступ спускового гачка 19, повертаючись навколо вісі 18, виходить із зачеплення з ударником 14 і він під дією попередньо стиснутої бойової пружини 17 штовхає бойок 13, який наносить удар по закраїні гільзи набою 9, притиснутої дном до бойової лічинки 4, що приводить до запалення порохового заряду і пострілу. На запропоновану конструкцію пістолета розроблена конструкторська документація, конструкція технологічно опрацьована, витримала випробовування. Виробництво пістолета планується. 2 37494 Фіг. 1 Фіг. 2 3 37494 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
