Система регулювання температури повітря в просторі віконних коробок будівлі

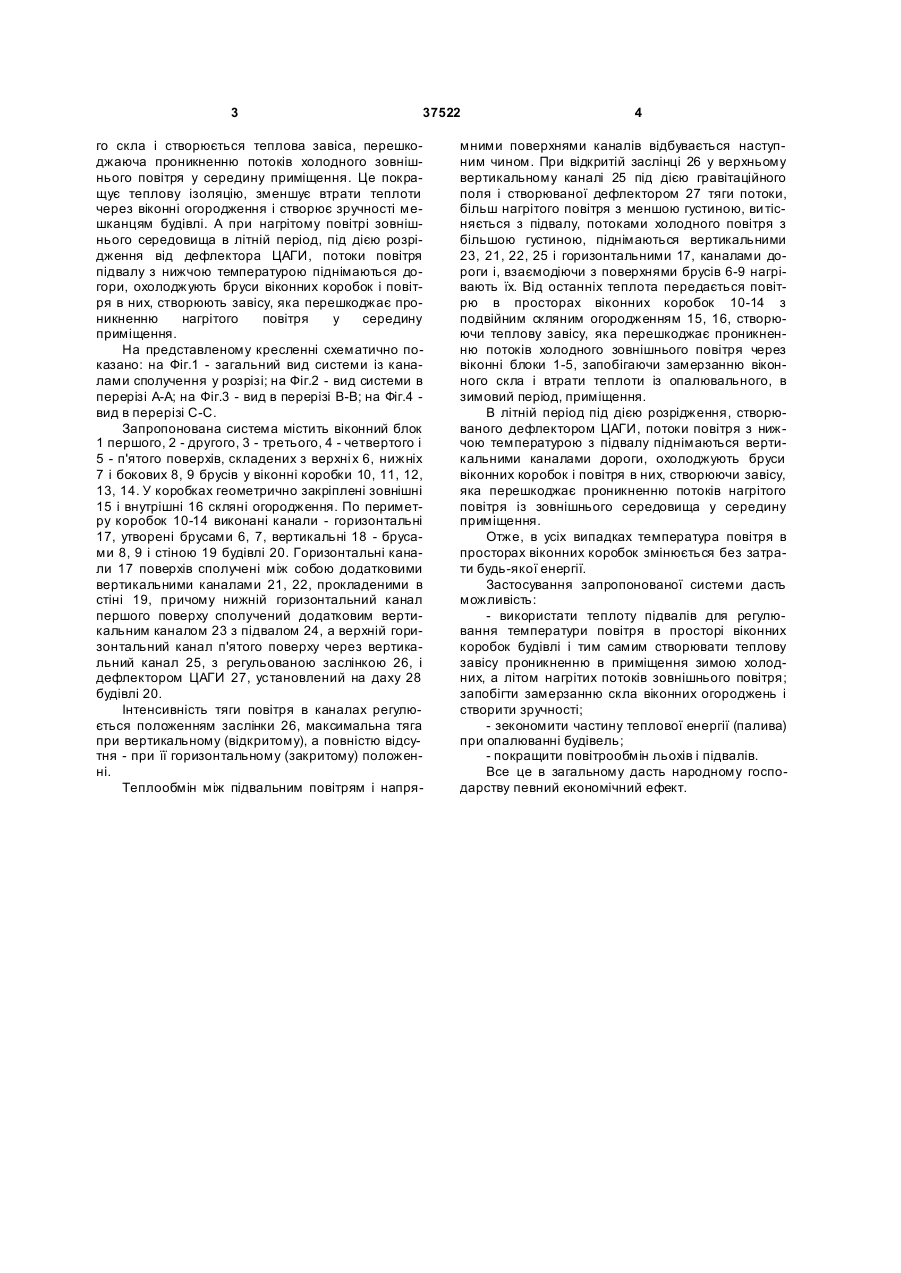

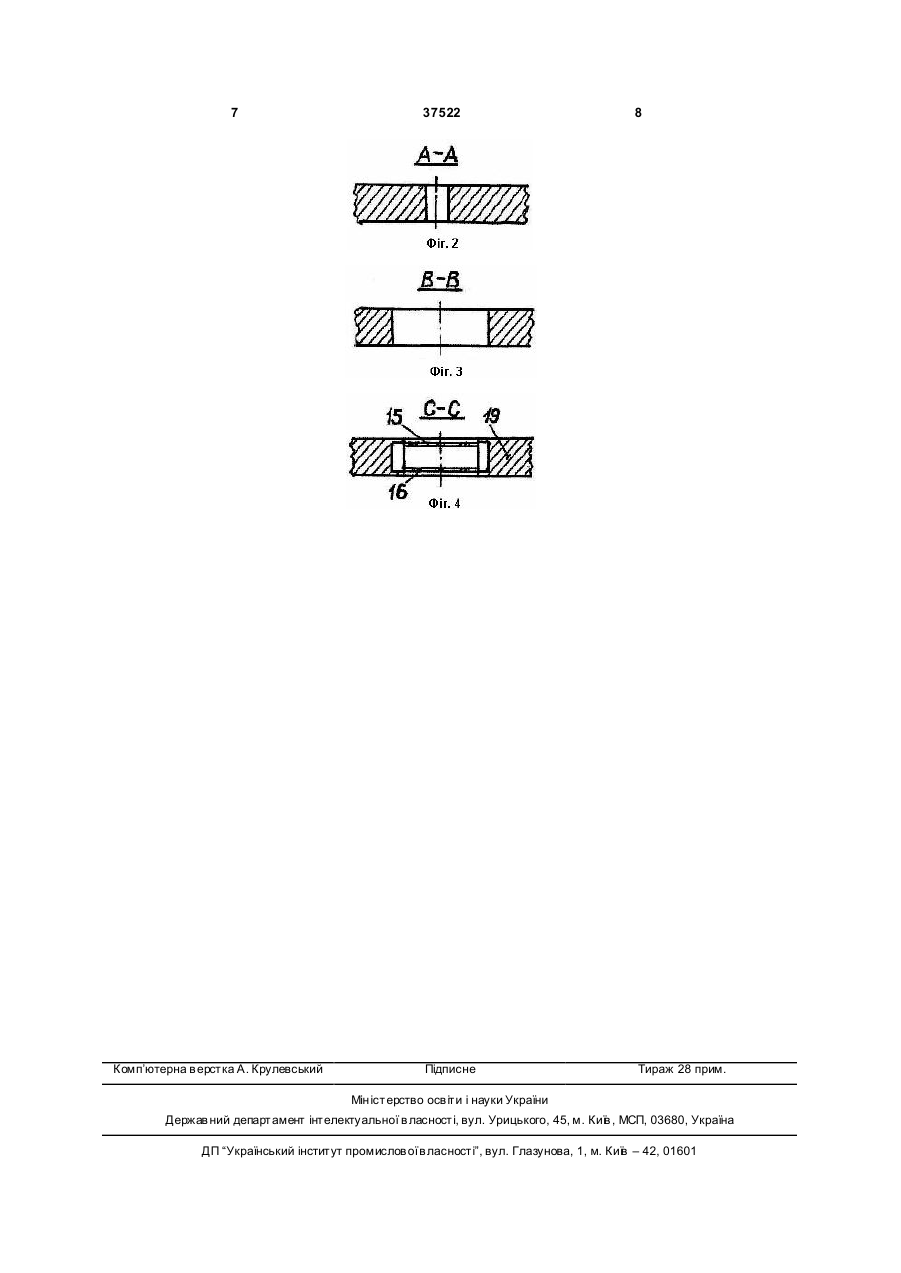

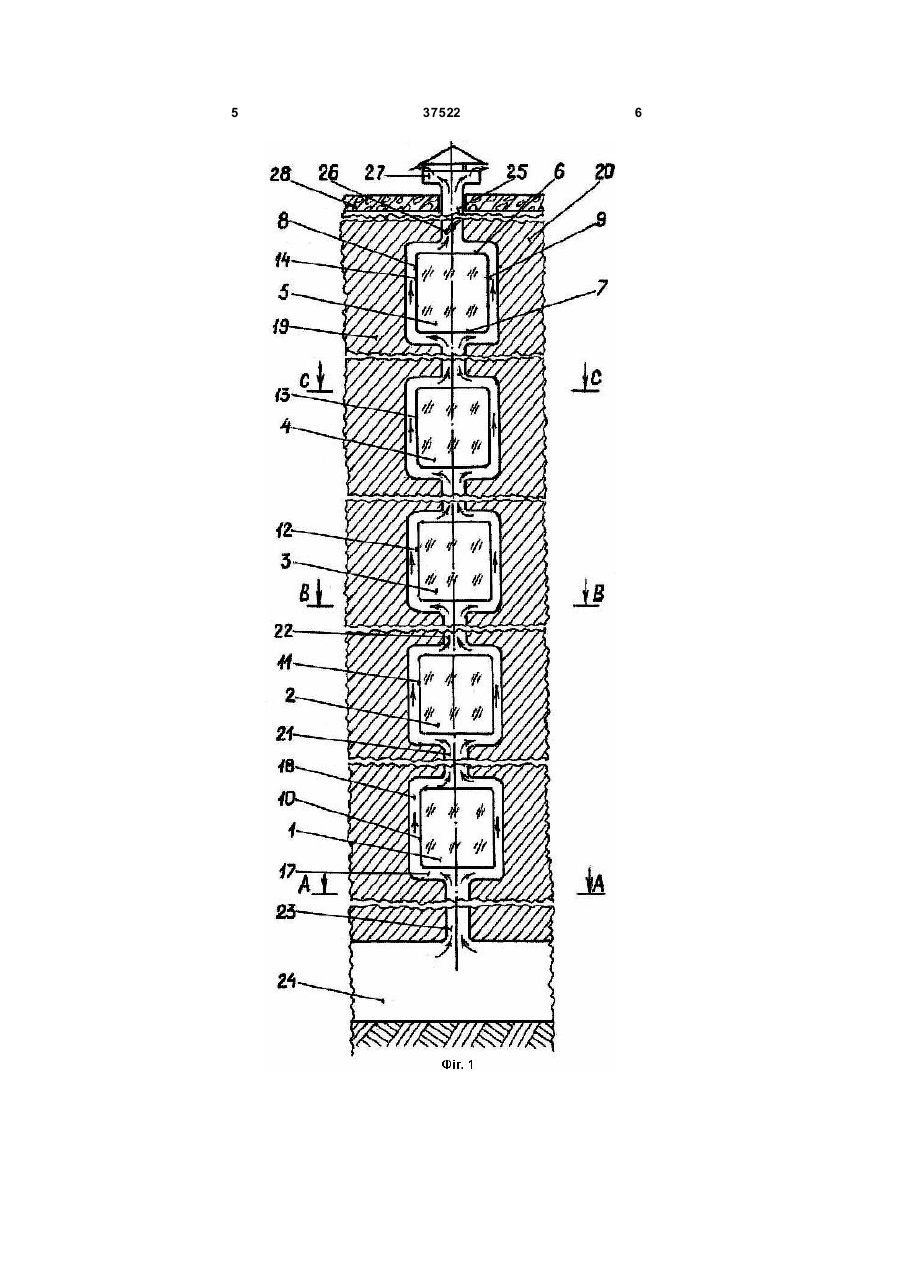

1. Система регулювання температури повітря в просторі віконних коробок будівлі, яка характеризується тим, що по всьому периметру коробки виконаний канал, утворений її верхнім, нижнім горизонтальними і двома боковими вертикальними брусами і стіною будівлі, причому в одноповерховій будівлі, принаймні з одним вікном, його нижній горизонтальний канал сполучений додатковим 3 37522 го скла і створюється теплова завіса, перешкоджаюча проникненню потоків холодного зовнішнього повітря у середину приміщення. Це покращує теплову ізоляцію, зменшує втрати теплоти через віконні огородження і створює зручності мешканцям будівлі. А при нагрітому повітрі зовнішнього середовища в літній період, під дією розрідження від дефлектора ЦАГИ, потоки повітря підвалу з нижчою температурою піднімаються догори, охолоджують бруси віконних коробок і повітря в них, створюють завісу, яка перешкоджає проникненню нагрітого повітря у середину приміщення. На представленому кресленні схематично показано: на Фіг.1 - загальний вид системи із каналами сполучення у розрізі; на Фіг.2 - вид системи в перерізі А-А; на Фіг.3 - вид в перерізі В-В; на Фіг.4 вид в перерізі С-С. Запропонована система містить віконний блок 1 першого, 2 - другого, 3 - третього, 4 - четвертого і 5 - п'ятого поверхів, складених з верхні х 6, нижніх 7 і бокових 8, 9 брусів у віконні коробки 10, 11, 12, 13, 14. У коробках геометрично закріплені зовнішні 15 і внутрішні 16 скляні огородження. По периметру коробок 10-14 виконані канали - горизонтальні 17, утворені брусами 6, 7, вертикальні 18 - брусами 8, 9 і стіною 19 будівлі 20. Горизонтальні канали 17 поверхів сполучені між собою додатковими вертикальними каналами 21, 22, прокладеними в стіні 19, причому нижній горизонтальний канал першого поверху сполучений додатковим вертикальним каналом 23 з підвалом 24, а верхній горизонтальний канал п'ятого поверху через вертикальний канал 25, з регульованою заслінкою 26, і дефлектором ЦАГИ 27, установлений на даху 28 будівлі 20. Інтенсивність тяги повітря в каналах регулюється положенням заслінки 26, максимальна тяга при вертикальному (відкритому), а повністю відсутня - при її горизонтальному (закритому) положенні. Теплообмін між підвальним повітрям і напря 4 мними поверхнями каналів відбувається наступним чином. При відкритій заслінці 26 у верхньому вертикальному каналі 25 під дією гравітаційного поля і створюваної дефлектором 27 тяги потоки, більш нагрітого повітря з меншою густиною, ви тісняється з підвалу, потоками холодного повітря з більшою густиною, піднімаються вертикальними 23, 21, 22, 25 і горизонтальними 17, каналами дороги і, взаємодіючи з поверхнями брусів 6-9 нагрівають їх. Від останніх теплота передається повітрю в просторах віконних коробок 10-14 з подвійним скляним огородженням 15, 16, створюючи теплову завісу, яка перешкоджає проникненню потоків холодного зовнішнього повітря через віконні блоки 1-5, запобігаючи замерзанню віконного скла і втрати теплоти із опалювального, в зимовий період, приміщення. В літній період під дією розрідження, створюваного дефлектором ЦАГИ, потоки повітря з нижчою температурою з підвалу піднімаються вертикальними каналами дороги, охолоджують бруси віконних коробок і повітря в них, створюючи завісу, яка перешкоджає проникненню потоків нагрітого повітря із зовнішнього середовища у середину приміщення. Отже, в усіх випадках температура повітря в просторах віконних коробок змінюється без затрати будь-якої енергії. Застосування запропонованої системи дасть можливість: - використати теплоту підвалів для регулювання температури повітря в просторі віконних коробок будівлі і тим самим створювати теплову завісу проникненню в приміщення зимою холодних, а літом нагрітих потоків зовнішнього повітря; запобігти замерзанню скла віконних огороджень і створити зручності; - зекономити частину теплової енергії (палива) при опалюванні будівель; - покращити повітрообмін льохів і підвалів. Все це в загальному дасть народному господарству певний економічний ефект. 5 37522 6 7 Комп’ютерна в ерстка А. Крулевський 37522 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
